Как выполняется крышка для колодца своими руками

Деревянная крышка для колодца своими руками: как сделать крышу, схема, видео-инструкция, фото

Навершие в форме домика

Крышка для колодца такой формы будет не только выполнять свою прямую функцию, но и выступать украшением дачного участка. Домик представляет собой двускатную крышу на небольшом срубе, в одном из скатов крыши делается люк.

Домик можно построить из бруса, металла, обшить сайдингом, украсить по вашему вкусу.

Деревянный домик выглядит красиво, но чтобы он сохранял свой внешний вид, за ним нужно ухаживать: снимать старый слой лака или краски и покрывать заново, наносить защитные составы. Домик на металлическом каркасе, покрытый, например, сайдингом, такого ухода не требует. Также в продаже есть готовые металлические, пластиковые и деревянные домики. Домик может быть открытый или закрытый.

Использование для разных типов колодцев

Крышки из современных полимеров полностью соответствуют требованиям ГОСТа 3634-99. Их можно применять на территориях:

  • садовых участков и дач:
  • индивидуальных домов;
  • загородных коттеджных городков;
  • городской застройки;
  • парков, стадионов и тротуаров.

Если со старым бетонным колодцем всё в порядке, а его крышка пришла в негодность, то её можно заменить недорогой пластиковой крышкой. Эти устройства взаимозаменяемы. Современные же колодцы все чаще и чаще делают из пластиковых колодезных колец.

Пластиковые крышки подходят для:

  • септиков;
  • обсадных колодцев;
  • скважин (здесь описано устройство скважины для воды);
  • водоносных колодцев;
  • дренажных колодцев.

По маркировке на крышках можно узнать её предназначения. Сводная таблица поможет в этом разобраться.

Типы полимерных люков (маркировка) Наименование Номинальная нагрузка, тонны Масса, кг Место установки Л (садовый) Легкий садовый 1,5 25 В садах на дачных участках, в зеленых зонах парков и скверов Л Легкий 3 45 В зеленых зонах, парках С Средний 7,5 52 На автостоянках, тротуарах, проезжих частях с небольшой нагрузкой Т Тяжелый 15 57 На автодорогах с небольшой пропускной способностью ТМ Тяжелый магистральный 25 60 Трассы с интенсивным движением транспорта

Для бетонных

Из бетонных колец сооружают колодцы самого разного предназначения. Они нужны для подачи воды и организации локальной сети для водоснабжения участка. Их используют для устройства местной канализации, отвода грунтовых вод. Каким бы ни было предназначение колодца, он должен заканчивать крышкой. Пластиковые крышки отлично подходят для таких сооружений. Пол ссылке описано устройство колодца из бетонных колец.

Для шахтных водоносных

Обычные колодцы с питьевой водой возвышаются над уровнем грунта. Они имеют высокие стенки для предотвращения попадания тяжелого мусора внутрь. Крышка для такого колодка должна хорошо выглядеть и вписываться в общий дизайн участка. Чаще для этих целей выбирают конусные крышки подходящих размеров.

Для канализационных

Канализационные колодцы делают вровень с землей, а иногда даже заглубляют. Главное требование к крышке для этой коммуникации – надёжность. Здесь больше подходит плоская крышка более высокого класса нагрузки. Тут можно посмотреть, какое должно быть расстояние между канализационными колодцами.

Для дренажных

Для обеспечения бесперебойной работы дренажной системы нужно устраивать колодцы с крышкой и глухим дном. Чтобы дождевая вода не попадала в колодец и не увеличивала нагрузку на систему, крышка должна соответствовать таким требованиям:

  • у неё не должно быть отверстий;
  • размеры должны подходить под диаметр колодца.

Готовые дренажные пластиковые колодцы продаются сразу с крышками, для колодцев, сделанных своими руками, их нужно подбирать самостоятельно.

Специальные конструкции


Если типовые размеры не подходят под задачи возможно заказать индивидуально. Необходимо заранее уточнить все габариты, высоту конструкции, решить ее будущую форму, составить чертеж или эскиз проекта, сделать фотографии места будущей установки. Имея на руках этот набор можно подобрать исполнителя заказа, просчитать его стоимость.

В изготавливаемые конструкции устанавливают декоративные светильники. Подсветка, вечернее освещение не только создадут сочетание, но и позволят уверенно передвигаться по участку, чувствуя себя в безопасности. Использование автоматики позволит включать, выключать освещение в определенное время или в зависимости от солнечного света, приглушать или частично отключать освещение поздней ночью для экономии электроэнергии.

Виды крышек

В зависимости от конструкции и назначения колодца и вашего желания, можно сделать:

  • простую деревянную крышку,
  • деревянную с люком,
  • металлическую,
  • бетонную,
  • пластиковую,
  • навершие в виде домика.

При необходимости на крышку устанавливают замок или щеколду.

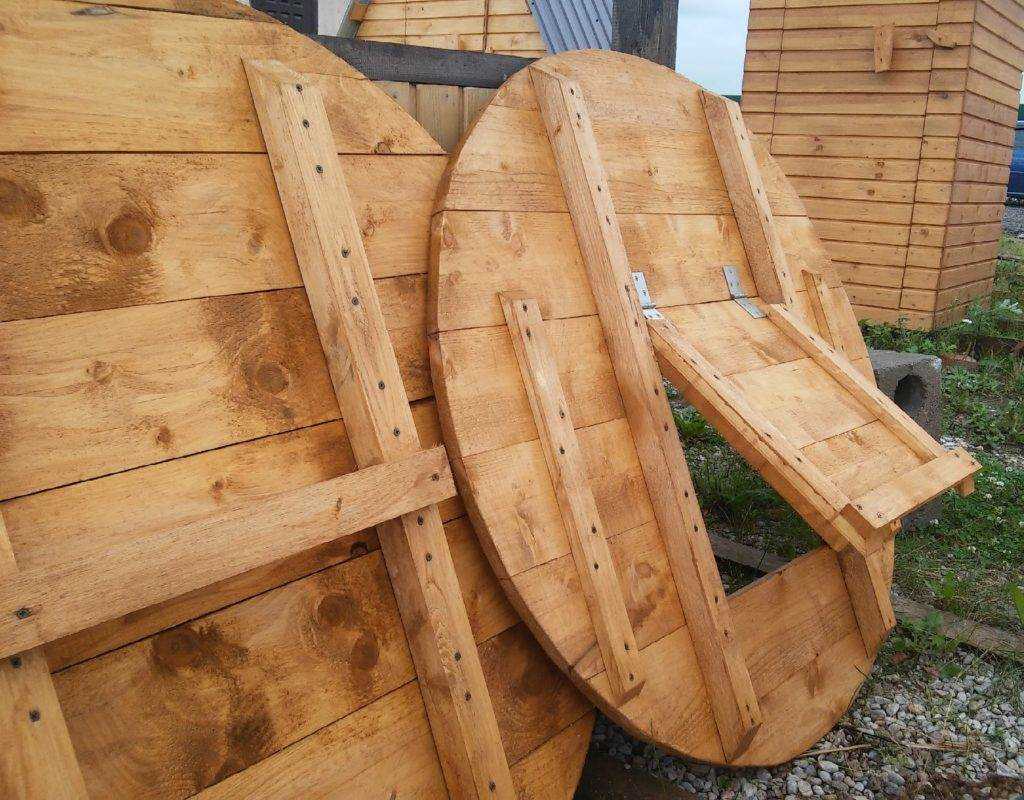

Простая деревянная крышка

Простая деревянная крышка для колодца своими руками может быть круглой или прямоугольной. Она делается из брусков 4*4 или 5*5 см, которые сбивают в щит. Чтобы сделать щит, бруски укладывают плотно друг к другу в один или два слоя и закрепляют с обратной стороны двумя брусками поперек. Для жесткости конструкции прибивают еще один диагональный брусок.

Все зазоры заполняют герметиком или забивают рейками. Поверхность тщательно шлифуют шлифовальной машинкой. Если нужно сделать крышку круглой, ее вырезают по шаблону.

Чтобы крышка прослужила долго, ее покрывают антисептиком и влагозащитным составом. Снаружи можно ее покрасить, покрыть морилкой, лаком. Для удобства пользования прикрепляют ручки.

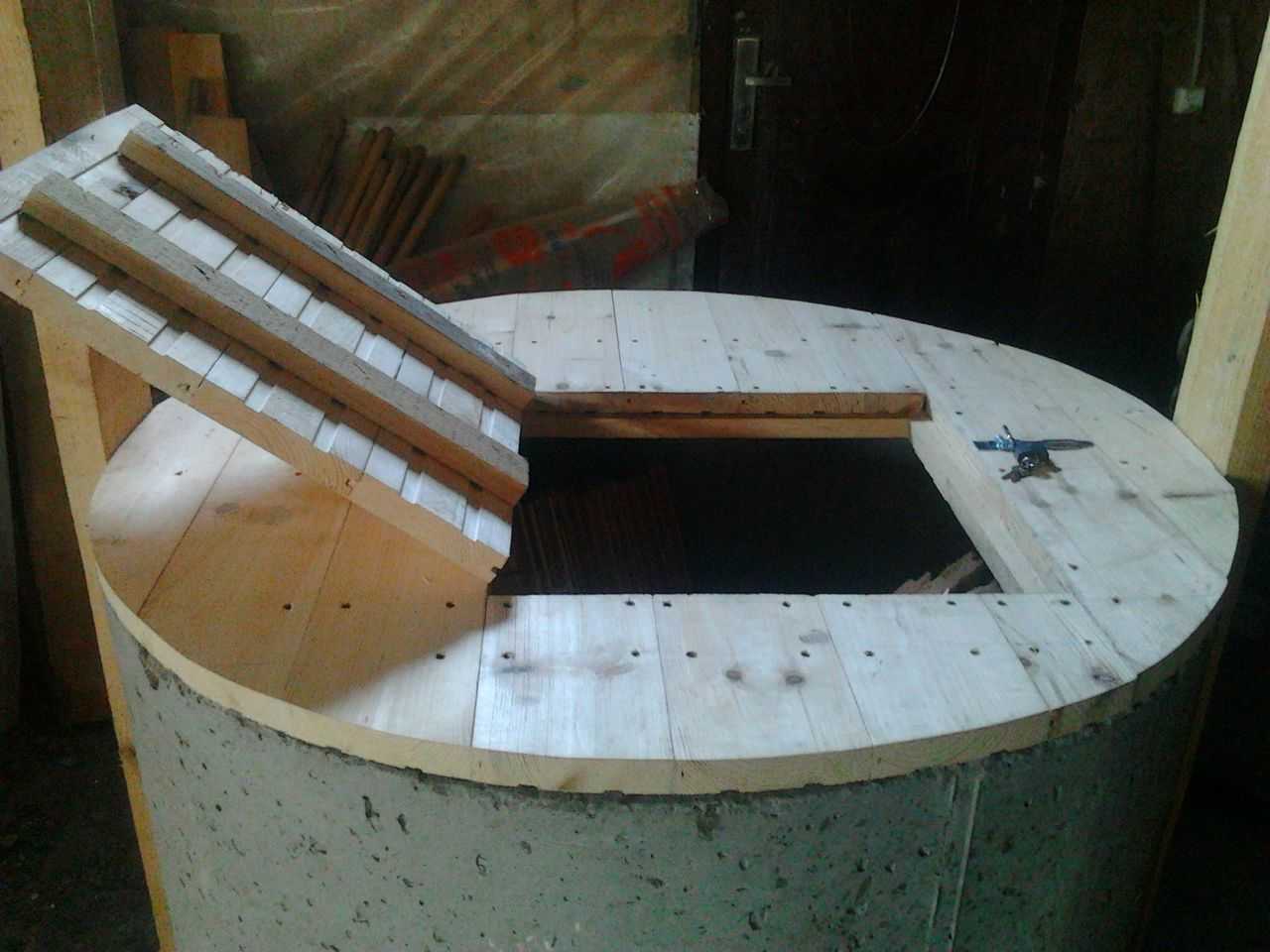

Вариант с люком

Такая конструкция более удобна, так как не нужно сдвигать или поднимать всю крышку, чтобы набрать воду. Как сделать крышку для колодца с люком?

Основу крышки составляет деревянный щит, собранный из брусков 4*4 или 5*5 см, как в предыдущем варианте. В его середине делают отверстие для люка размером примерно 50*60 см. Створки люка делают из более тонких брусков (2*2 или 2,5*2,5 см), на шарнирах их прикрепляют к основе. Дерево также шлифуют, покрывают защитными составами, красят. Снаружи к створкам люка прикрепляют ручки.

Такую крышку можно сделать не только из дерева, но и из металла. Для этого из уголка 40*40 сваривают раму, к ней приваривают стальной лист толщиной 4-5 мм, в котором делают люк на шарнирах. Также каркас можно обшить текстолитом толщиной 8-12 мм. Металлическую конструкцию для защиты от ржавчины необходимо покрасить. Сначала наносят грунтовку, затем краску.

Из металла

Металлическая крышка колодца может быть и другой конструкции. Она состоит из основы, которая крепится к оголовку колодца, и люка на металлическом каркасе, обшитого текстолитом. Для изготовления вам понадобятся

  • уголки,
  • квадратная профильная труба,
  • лента из металла шириной 4- 5 см,
  • петли,
  • герметик,
  • текстолит для люка,
  • краска.

Уголок разрезают на 4 части, концы делают скошенными под 45 градусов. Из них сваривают каркас в виде рамы, места сварки шлифуют болгаркой. Это основа нижней части. Для каркаса крышки делают еще одну такую же раму.

Трубы разрезают на части так, чтобы рама из них поместилась внутрь рамы из уголков. Также трубы укладывают внутри прямоугольника крест- накрест, конструкцию сваривают — приваривают две рамы друг к другу. Металлические конструкции покрывают грунтовкой.

Из текстолита вырезают два листа по размеру рамы и прикрепляют к ней с двух сторон саморезами. При необходимости между пластинами текстолита можно проложить утеплитель.

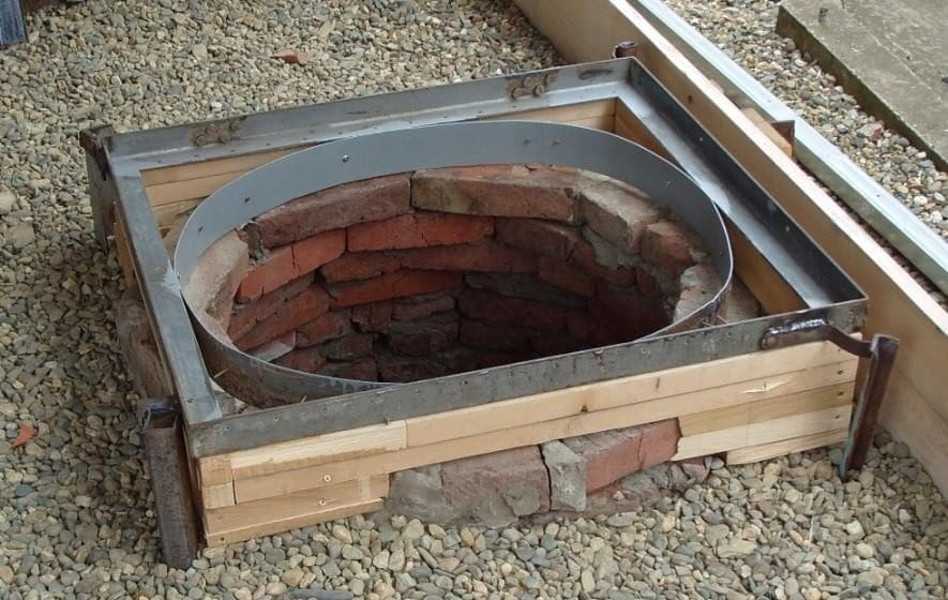

Для основы металлическую ленту изгибают по форме колодца, как на фото.

Из бетона

Бетонные крышки можно чаще всего увидеть на технических колодцах или на колодцах, сделанных из колец ЖБИ. Бетонную плиту нужной формы можно отлить самостоятельно. Если нужно закрыть колодец для питьевой воды, в плите предусматривается отверстие для люка.

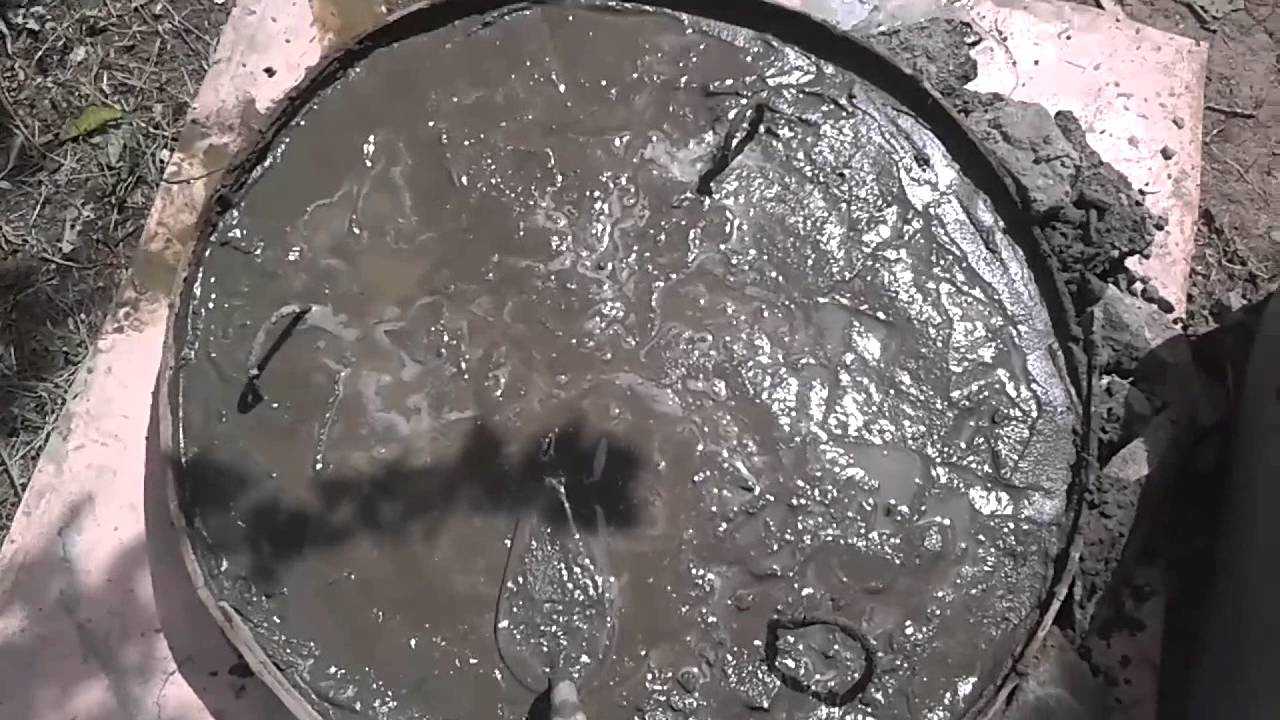

Как делаются железобетонные крышки для колодцев?

  • На участке выкапывают яму нужно формы глубиной, равной толщине плиты.
  • На дно ямы укладывают фанеру или полиэтилен.
  • Устанавливают опалубку для формирования отверстия для люка.
  • Замешивают бетонный раствор, цемент, песок и щебень берут в соотношении 1:3:4.
  • Заливают первый слой бетона, его толщина составляет около 4-5 см.
  • Укладывают арматуру — это может быть армирующая сетка или стальные прутки или проволока.
  • Заливают остальной бетон и тщательно его утрамбовывают.

Когда плита установлена, стык с кольцом замазывают цементным раствором. Шарниры для люка крепят с помощью дюбелей, далее устанавливают дверцу. Обычно на бетонных колодцах люк делают металлическим.

Основные функции колодезной крышки

Недопустимым является попадание в источник питьевой воды посторонних предметов. Всевозможные патогенные организмы, заносимые ветром, способны быстро размножаться в замкнутых условиях колодца, учитывая, что вода в нём не является проточной.

Также обустройство крышки над колодцем — одно из требований техники безопасности. Играющие на участке дети могут легко, из-за своего любопытства, упасть в колодец и погибнуть. Не исключено случайное падение в колодезную шахту и взрослых людей, допустим, в тёмное время суток.

Непрозрачная крышка предотвращает проникновение внутрь солнечного излучения. Ультрафиолет способствует «цветению» воды, образованию на стенках шахты склизкого налёта из водорослей. Всё это значительно снижает качество воды, а порой делает её полностью непригодной для питья. Утепление крышки позволяет избежать промерзания колодца зимой. Даже в самые сильные морозы при герметично закрытой шахте колодец не замёрзнет, и не придётся тратить время и силы на разбивание льда, что набрать воды.

Ещё одна функция колодезной крышки — декоративная. Колодцы издревле повелось украшать деревянными срубами, придающими своеобразный колорит приусадебному участку. При этом сруб с крышкой может выполняться в едином стиле с остальными надворными постройками, что позволит создать в пределах усадьбы единый архитектурный ансамбль.

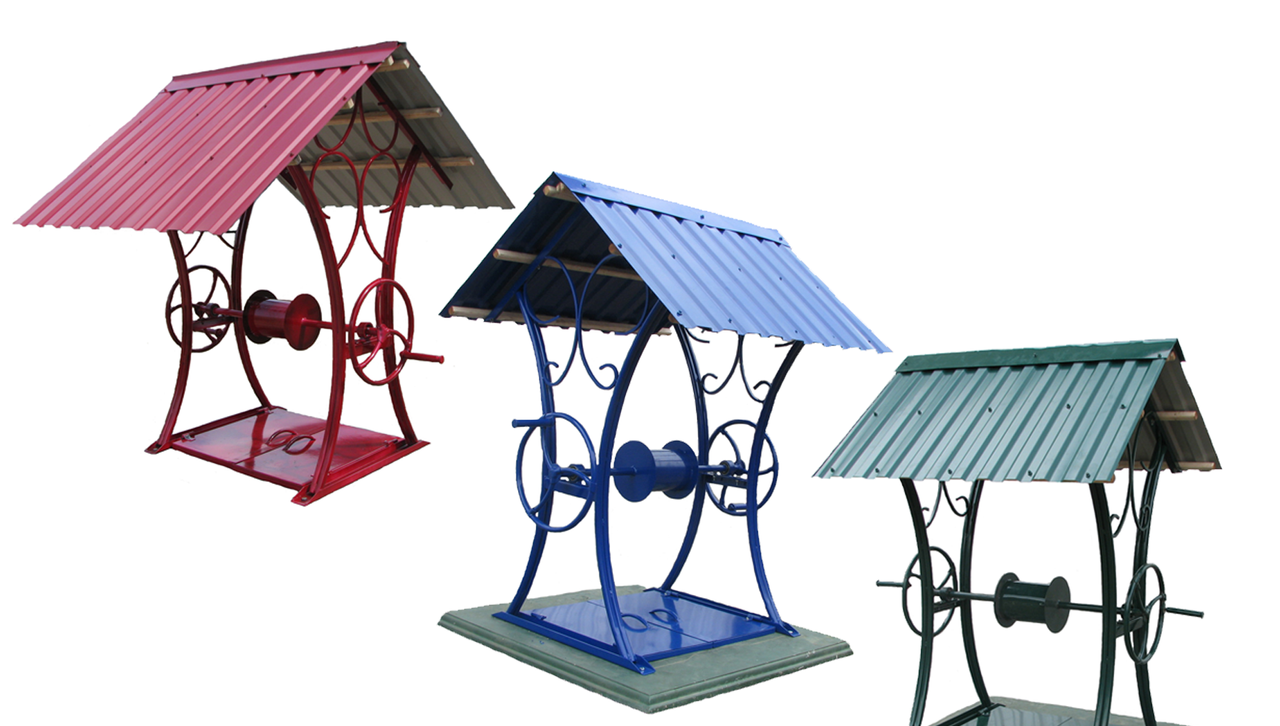

Навес для колодца с крышкой — открытый домик

Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.

Чертеж колодезного навеса с крышкой и воротом

Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же

Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи

Об изготовлении дорожек на участке написано тут, о скамейках можно прочесть тут.

Как сделать навес

Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.

Размеры колодезного навеса для диаметра 100 см

Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.

Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.

Крыша над колодцем должна быть намного больше его диаметра

Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.

Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.

Рама для колодезного оголовка

После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.

Собранный, но не отделанный

Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками  — закрытый. Там шансов уберечь влагу от загрязнения больше.

Крыша для колодца своими руками: чертежи и размеры

Как построить дровник своими руками читайте тут.

Общие понятия

Для начала необходимо сказать о том, что существует огромное количество различных типов колодцев, которые выполняют свои собственные функции не похожие друг на друга. При этом крышки на колодцы также имеют свое определенное предназначение и дополнительные конструктивные решения, свойственные конкретной модели.

Простейшие деревянные изделия для колодца из бетонных колец

Назначение

  • Некоторые предполагают, что единственным назначением подобных изделий является защита от случайного доступа внутрь конструкции. При этом плотность соединения люка должно быть таким, что обеспечить максимально возможную герметичность.
  • Такое утверждение можно считать верным только тогда, когда имеется в виду крышка на канализационный колодец. Это связанно с тем, что необходимо не только организовать контролируемый доступ, но и создать препятствие для выхода запахов наружу.

Деревянная конструкция оградительной системы вместе с крышкой

Некоторые водяные колодцы нуждаются в проветривании, а значит, в их крышке стоит создать специальное технологическое отверстие для вентиляции.
Отдельное внимание следует уделить специализированным системам, которые могут дополнительно оснащаться впускными и выпускными клапанами, специальными запорными системами или другими устройствами.

Пластиковая конструкция с люком

При этом стоит упомянуть и о том, что большинство таких изделий должны обладать определенной прочностью. Типовая инструкция по безопасности советует, чтобы установленная крышка на полу могла выдерживать вес легкового автомобиля при наезде. Если же монтаж производится на специальной конструкции, располагающейся на возвышении, то достаточно свести нагрузку до 150-200 кг на всю площадь изделия.

Комбинированный монтаж всех элементов

Когда производится самостоятельный монтаж подобных систем, то сразу необходимо уточнить способ крепления люка к основной конструкции. Дело в том, что каждая отдельная модель обладает своей уникальной конструкцией и фиксируется своим способом, в зависимости от типа материала из которого создан сам колодец

Особенно это важно при монтаже пластиковых элементов, которые предполагают индивидуальный способ установки

Крышки люков изготовленные из пластмассы

Крышка для колодца

Материал изготовления

  • Простейшие крышки на данные конструкции изготавливались из древесины. Их легко можно создать своими руками, сэкономив массу денежных средств. Однако такие детали сильно подвергаются воздействию сырости.
  • В результате деревянные крышки часто становятся причиной появления плесени или грибка. При этом данную проблему можно устранить, обработав поверхность соответствующим защитным составом.

Крышка люка, выполненная из чугуна

  • Отдельного внимания заслуживают системы из полимерных материалов. Они прекрасно справляются с любыми задачами и имеют хороший внешний вид. Также подобные изделия имеют большое разнообразие моделей и форм, что позволяет подобрать самый оптимальный вариант для конкретного колодца.
  • Когда заходит разговор про крышки из чугуна, то первое что вспоминается это довольно высокая цена. Это связанно с большим весом и дорогой стоимостью самого материала. При этом большинство таких люков часто остаются без присмотра, что приводит к их расхищению.

Бетонные перекрытия, в которых сделаны отверстия для люков

  • Следует отметить, что именно такие элементы колодца можно назвать самыми прочными, поскольку они могут выдерживать большие нагрузки. При этом чугун имеет отличные показатели во влажной среде и практически не подвергается коррозии.
  • В последнее время стали изготавливать и железобетонные крышки для колодцев. Однако они не очень практичны и имеют слишком большой вес. Данные изделия не следует путать с плитами перекрытия, в которых проделаны отверстия для установки люков. Они имеют совершенно другое назначение и применяются для создания самого колодца, а вернее его верхней части.

Соединение полимерных изделий с кирпичными конструкциями

Пошаговая инструкция

В зависимости от конструкции колодезной шахты и сруба, крышки могут исполняться в виде круга или прямоугольника, при открывании убираться полностью или откидываться на петлях. Рассмотрим подробнее, как сделать крышку для колодца своими руками.

Деревянная крышка

Но следует учитывать, что дерево нуждается в защите от агрессивных внешних воздействий – сырости, перепадов температуры, солнечных лучей, насекомых-древоточцев. Для этого производится обработка конструкций антисептическими веществами, лакокрасочными составами. В этом случае деревянная колодезная крышка способна прослужить не одно десятилетие.

Самые подходящие породы деревьев для устройства крышки – лиственные. Это липа, берёза, дуб. Потребуются доски толщиной 2 см, или «дюймовки», шириной 150 мм, а также бруски 4х4см. Наиболее простая конструкция колодезной крышки – обычный деревянный щит, закрывающий горловину сверху. Замеряем ширину горловины колодца, и по её размерам сколачиваем щит: на основание из 2-х брусков плотно набиваем доски. При необходимости щиту при помощи ножовки или электропилы придаётся форма круга.

После этого деревянная конструкция промазывается антисептиками, морилкой, а сверху покрывается лаком или краской для уличных работ. Также, для удобства открывания, крышка снабжается ручками. Чтобы предотвратить промерзание воды внутри колодца, крышку рекомендуется утеплить, прикрепив с внутренней стороны лист пенополистирола, войлока, или другого подходящего теплоизоляционного материала.

Комбинированный вариант: металл и текстолит

Больших усилий потребует создание крышки из металла и текстолита. Сочетание таких материалов позволит создать прочную и долговечную конструкцию. В процессе работы потребуется угловая шлифмашинка, сварочный аппарат, дрель. Каркас конструкции собирается из металлических элементов – трубок или уголков. На него нашиваются плиты полимеров – текстолита или оргалита.

Порядок действий в данном случае выглядит так:

  • Уголки или трубки нарезаются в соответствии с диаметром колодца, так, чтобы каркас полностью закрывал горловину, либо располагался на ней как на фундаменте.
  • Торцы уголков обрезаются болгаркой под углом 45о для удобства стыковки.
  • Из подготовленных уголков сваривается квадратная рама, сварочные швы зачищаются шлифмашинкой.
  • В полученном каркасе дрелью или сваркой делаются отверстия, и он крепится поверх колодца при помощи дюбелей.
  • Далее из уголков или трубок сваривается ещё одна рама – под откидную крышку. Размер её должен быть таким, чтобы она плотно, но без излишних усилий входила внутрь основного каркаса. Для жёсткости усиливаем крышку ещё одним уголком, располагая его по диагонали.
  • Затем скрепляем две полученные рамы между собой шарнирным соединением.
  • Крышка обшивается снаружи листом полимера и снабжается ручкой.
  • Для защиты металлическим элементов конструкции от коррозии окрашиваем их защитным лаком или водоотталкивающими эмалями.

Железобетонная конструкция

Чаще всего такая технология используется для устройства защитной крышки поверх колодезной шахты, набранной из бетонных обсадных колец. Установка железобетонной крышки поверх колодца – достаточно простой вариант, однако, иногда требующий привлечения подъёмного крана.

Стандартная бетонная крышка обладает большим весом. И если горловина колодца расположена высоко от земли, то установить её вручную будет проблематично. Да и для установки бетонной крышки небольшого диаметра потребуются усилия нескольких человек.

Поэтому, крышку рекомендуется устанавливать одновременно с монтажом обсадных колец. Это позволит упростить работу, одновременно сэкономив на дополнительном вызове подъёмно-монтажной техники. Стыковочный шов между бетонной крышкой и верхним обсадным кольцом заделывается цементным раствором. В проёме крышки устанавливается люк с кольцом. Ранее колодезные люки отливались из чугуна, а сегодня можно приобрести недорогие, и в то же время лёгкие и прочные полимерно-песчаные модели.

Рекомендации специалистов + видео

Все вышеприведённые варианты имеют свои отрицательные и положительные качества. Поэтому, при выборе той или иной технологии, следует учитывать их особенности, а также уровень собственных навыков обращения со строительным инструментарием и наличие свободного времени. На фотографиях показаны некоторые варианты устройства колодезных крышек, а также этапы их изготовления и монтажа.

Как сделать простую деревянную крышку своими руками ↑

Для изготовления конструкции нужна прочная древесина. Можно использовать дуб, вяз, осину, сосну. Габариты и форма крышки зависят от вида горловины колодца и личных предпочтений владельца. Количество досок рассчитывают в зависимости от размеров конструкции. Помимо досок, нужны петли, шарниры, бруски. Из инструментов понадобятся отвертки, молоток, ножовка.

Как изготовить крышку-щит ↑

В первую очередь делают обрешетку. Она должна соответствовать размерам горловины колодца. Обрешетку сбивают из брусков, потом на нее набивают доски. По диагонали крышки прибивают брус.

В качестве ручки можно использовать деревянные брусья, набитые один на другой. Впрочем, лучше приобрести готовую ручку промышленного производства: она будет удобнее в эксплуатации и лучше выглядит.

Щели между досками нужно обработать герметиком. После этого крышку обрабатывают олифой и красят.


Самодельная крышка-щит

Самодельная крышка с люком ↑

Для создания неподвижной основы на бруски набивают доски так, чтобы по центру осталось прямоугольное отверстие. Это и будет люк. К боковым стенкам крепят бруски.

Створки люка изготавливают по тому же принципу, что и основу – набивая доски на брусья.

Готовые створки навешивают на петли на боковые стенки люка. К ним болтами крепят ручки. После этого остается только загерметизировать стыки и покрасить конструкцию.

На готовую крышку можно повесить замок для защиты колодца от хулиганов и злоумышленников. Но это не обязательно. Каждый хозяин сам решает, нужны ли запорные механизмы.


Деревянная крышка с люком

Двойная деревянная крышка: закрываем и утепляем колодец ↑

Если планируется двойная конструкция, то следует изготовить две одинаковые крышки. Первую потом закрепляют в нижней части горловины, а вторую – в верхней. Такой вариант защитной конструкции гарантирует, что в воду не попадут ни посторонние предметы, ни осадки.

Двойная крышка идеально подойдет, если владелец захочет утеплить колодец на зиму. В этом случае между верхней и нижней крышкой помещают солому или другой утеплитель. Теплоизоляция обязательна для колодцев, расположенных в регионах с суровыми зимами. При температуре ниже -20 градусов колодцы замерзают.


Деревянные крышки для колодцев – варианты исполнения

Домик для колодца

Перед тем как сделать крышку на колодец своими руками из дерева в виде домика, следует создать чертёж с указанием размеров, чтобы по нему уже можно было подготовить необходимое количество материалов. Для простой конструкции потребуется:

  • 2 торцевых стойки из бруска сечением 8 см;
  • 4 бруска для рамы-основания;
  • 4 бруска для стропил и 1 для конька;
  • 3 бруска для формирования дверцы;
  • 3-4 отрезка прочной доски для установки на круглый колодец и для ведра.

Из всех материалов собирается каркас.

Осталось только его обшить и сделать дверцу на петлях. Если домик будет расположен высоко от земли, то имеет смысл сделать ворот.


Готовый домик можно поставить на землю или на бетонный колодец Источник kolodecrussia.ru

Обшить сооружение можно мягкой черепицей или другим гидроизоляционным материалом. Не стоит делать кровлю слишком тяжёлой во избежание перекоса конструкции через пару лет.
