Как произвести монтаж и подключение одной скважины на два дома

Схемы водоснабжения

Итак, мы собираемся изучить две схемы, использующие глубинные насосы: водоснабжение может быть реализовано с гидроаккумулятором или с накопительной емкостью. Вначале — пара слов о том, зачем вообще нужны буферные емкости.

Они выполняют две функции:

1. Позволяют насосу дольше простаивать, тем самым экономя его ресурс. Частые включения с большими стартовыми токами изнашивают оборудование гораздо быстрее, чем стабильная работа на постоянных оборотах;
2. Стабилизируют давление в контуре ХВС, сглаживая его скачки при пресловутых включениях насоса (в случае гидроаккумулятора) или полностью развязывая водопровод с вводом водоснабжения (в случае емкости).

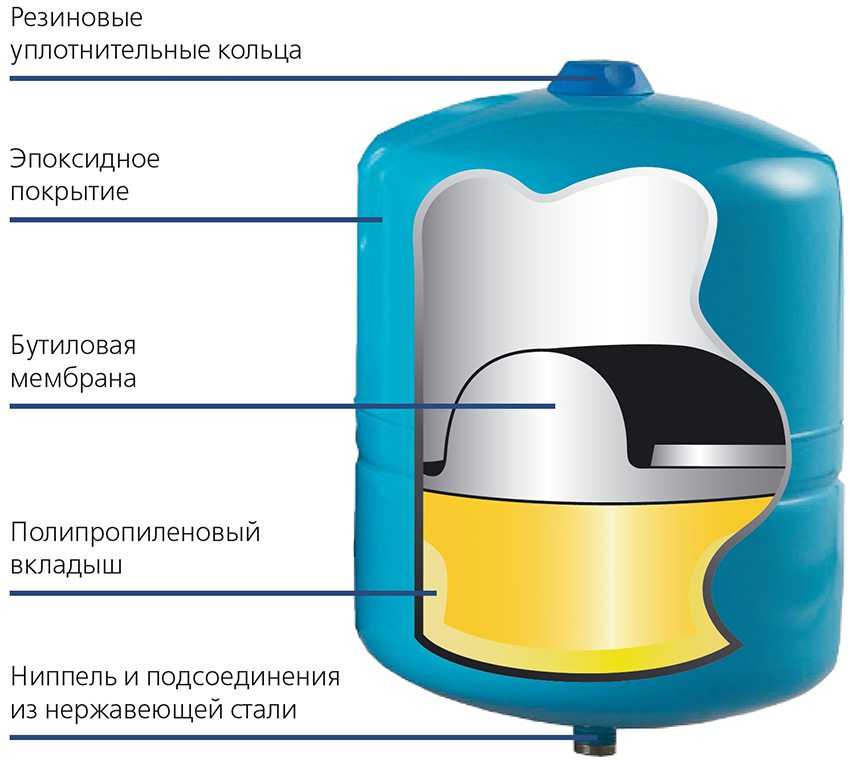

Мембранные бачки используются в качестве гасителей гидроударов

Теперь перейдем к перечню оборудования и собственно схемам.

С гидроаккумулятором

Помимо погружного насоса, в состав системы водоснабжения входят:

Как работает такая схема — догадаться нетрудно:

1. После включения насоса давление в системе водоснабжения растет по мере наполнения гидроаккумулятора;
2. При достижении верхнего порога срабатывания автоматики насос выключается;
3. Незначительный расход воды компенсируется ее запасом в мембранном баке;
4. Когда давление падает до нижнего порога срабатывания автоматического реле, оно снова включает насос.

Схема водоснабжения с мембранным баком

Эта схема водоснабжения является наиболее распространенной, но имеет один недостаток: она энергозависима. При частых и длительных отключениях света владелец дома располагает лишь водой из гидроаккумулятора, емкость которого относительно невелика.

Запас воды для разных объемов гидроаккумулятора в зависимости от давлений

С накопительной емкостью

Вторая схема, в отличие от первой, способна длительное время  обеспечивать водоснабжение дома  даже при отключении электроэнергии. Запас воды ограничен только объемом бака и обычно исчисляется сотнями или даже тысячами литров.

Схема включает, помимо уже знакомого нам обратного клапана, следующие элементы:

Проточные водонагреватели Атмор отключают нагрев при давлении в бачке с ТЭНами ниже 0,3 кгс/см2

Цикл работы этой схемы выглядит так:

1. Насос включается и наполняет емкость, после чего срабатывает поплавковое реле и отключает его питание;
2. Вода самотеком поступает в водопровод и расходуется через сантехнические приборы;
3. При падении уровня воды в баке до критического значения, поплавковое реле включает насос.

Схема самотечного водоснабжения с накопительной емкостью

Увы, и эта схема имеет несколько недостатков:

• Емкость может быть размещена только в отапливаемом помещении. На холодном чердаке вода просто-напросто замерзнет;
• Напор воды ограничен высотой установки емкости;
• Объем бака ограничивается прочностью перекрытий.

Прочность перекрытия ограничивает размеры бака

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Сборка насосной станции своими руками – основные этапы

• При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
• При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
• Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
• Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
• Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
• Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме

Схема 4 — Каскадное управление двумя насосами с поддержанием давления

В данном режиме частотный преобразователь регулирует обороты одного насоса с целью поддержания давления. В случае нехватки производительности одного насоса ПЧ подключает основной насос напрямую от сети и начинает регулировать обороты
дополнительного насоса.
Настройка VFD-СP в системах поддержания давления (каскадный режим с двумя насосами с ПИД-регулированием). Для датчика давления с выходным сигналом 4…20ма и диапазоном измерения 0…10 бар.

Условные обозначения Преобразователь частоты VFD-CP Датчик давления аналоговый CER-1 Манометр технический TM Контактор AC3 Аварийная кнопка «Грибок»

Условия для установки двух насосов в одну скважину ↑

Два насоса в одну скважину можно установить, если соблюдены несколько условий. Главное из них – соответствующий дебит скважины. Он должен быть больше, чем перекачивают оба насоса. Чтобы не ошибиться, нужно суммировать планируемый расход обоих устройств и к полученному числу добавить 10-15%. Если дебит будет меньше требуемого, то монтаж двух водоподъемных приборов приведет либо к поломке одного из них, либо к заиливанию скважины.

Когда оба насоса активно перекачивают воду, они способны практически полностью опустошить источник. Если вода будет постоянно выкачиваться, скважина быстро заилится. Придется откачивать загрязненную воду и чистить источник. Модели с датчиками сухого хода будут часто отключаться, что может негативно сказаться на степени износа. Если же владелец установит дешевую модель с ненадежной системой защиты, поломки неизбежны.

Чистка заиленной скважины

Особенности использования скважины на два дома

Известно, что водоносный горизонт не имеет постоянный дебит. поскольку на его баланс постоянно воздействуют различные природные, сейсмические явления. Такие риски есть и это обязывает ознакомиться с гидрогеологическими условиями местности. Соседям следует учесть достаточность дебита на две семьи, наполняемость пласта

Важно учесть протяженность труб и количество точек потребления. Эти факторы будут важны при определении вклада каждого из потребителей

Кстати, сосед, на территории которого будет построена скважина, потеряет часть территории. Он вправе намекнуть о компенсации, поскольку обустройство. профилактика и масса различных текущих работ будут вестись на его участке.

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров.
Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.

2 Как подключить насосную станцию?

Самое первое действие — должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед тем, как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.

Насосную станцию устанавливают на возвышенности на антивибрационный коврик

Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
4. Прокладывается трубопровод.
5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

2.1 Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра. Для этого к ниппелю присоединяют манометр и производят замер.

2.2 Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:

Схема установки насосной станции

1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
3. Конец трубы помещается в колодец или скважину.
4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
5. Все стыки герметизируются с помощью специальной пасты.
6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется реле давления .

Реле давления регулируется таким образом:

1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Есть правило выставления показателей давления, которое позволяет предупредить быстрое изнашивание мембраны. Разница между показателями давления включения и отключения агрегата составляет десять процентов в пользу показателя включения.

Условия эксплуатации двухнасосной системы ↑

Главное требование к эксплуатации двух насосов в одной скважине – соответствующий дебит источника. Он должен быть минимум на 10% выше суммарного расхода обоих приборов. В противном случае произойдет быстрое опустошение скважины, а при частом повторении данного процесса велика вероятность заиливания.

Второе требование – необходимый размер обсадной трубы. Самые компактные погружные аппараты – трехдюймовые – имеют диаметр 74 мм (хотя на практике данный параметр может увеличиваться еще на пару миллиметров). Дажев трубе 150 мм такие, казалось бы, узкие модели не получится расположить бок о бок, учитывая требование к зазору между корпусом и обсадной трубой. Поэтому их придется размещать один над другим.

Оба устройства должны свободно помещаться в скважине

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Видео: сбор насосной группы ↑

<index>

Можно. Теоретически. При условии, что дебет скважины на 10-15% превышает совокупную производительность насосов.

Однако, возникает технический вопрос: как «впихнуть» два устройства в одну узкую трубу? Разместить их рядом не удастся: самые компактные — трёхдюймовые, 74 мм. Как раз, чтобы намертво заклинить в обсаде. На практике, нередко вопреки паспортным данным, подобные насосы чуть толще, до 76 мм. Их даже молотком не получится забить в трубу 150 мм бок о бок. Значит, нужно располагать по вертикали, один над другим. Подобное техническое решение хорошо известно, существуют специальные агрегаты, двойные сцепки из пары насосов, различных конструктивно. Подающая труба от нижнего проходит по оси симметрии и сквозь корпус верхнего, на поверхность идёт двойная коаксиальная труба, «труба в трубе».

Такие сложные и дорогие системы широко применяются в нефтедобыче, изредка для подачи воды из глубоких промышленных артезианских скважин. Для водоснабжения бытового уровня ничего подобного не выпускается. Значит, вам придётся «колхозить» какие-то приспособы самостоятельно. Основная сложность состоит в том, что насос должен быть подвешен свободно, не соприкасаться со стенками скважины. Конечно, в отличие от вибрационного «Ручейка», способного, погибнув самому, заодно продолбить дырку даже в стальной трубе (не говоря уж о пластиковой обсаде), для центробежного насоса последствия будут не столь катастрофичны. Но и в скважинных Grundfos присутствует лёгкая вибрация, а производитель категорически требует исключить соприкосновение оборудования с обсадой во избежание преждевременного выхода из строя.

Варианты стандартных схем установки оборудования для водоснабжения частного дома с одним скважинным насосом

Навскидку, мы видим два решения:

• Изготовить «приспособу», некий кондуктор, к которому можно было бы подвесить оба насоса. Толстостенные водопроводные трубы, применяемые для скважин, довольно жёсткие, участок обхода верхнего насоса придётся выполнить на фитингах. Трос один, общий и более прочный, чем обычно.
• Подвесить оба насоса независимо. Верхний — по стандартной схеме. Для нижнего изготовить площадку, которая была бы подвешена двумя тросами сверху и позволяла бы закрепить насос снизу. С водопроводной трубой поступить так же, как и в предыдущем случае. Тросов будет всего три.

Не имеет значения, подвешивать ли насосы на общем кондукторе или независимо, главное обеспечить, чтобы они не прикасались к стенкам скважины и разобраться с двойным набором труб, тросов, проводов

Вероятно, можно придумать что-то ещё.

Возникает вопрос: стоит ли игра свеч? Два недешёвых насоса, две трубы, расходы и хлопоты с изготовлением ноу-хау «прилад», нестандартный адаптер. Непросто будет вывесить насосы, отцентрировать их вес, возможны сложности в обслуживании. Не проще ли будет поставить один хороший скважинный насос, а вам с соседом установить каждому в своём доме собственный гидроаккумулятор и блок автоматики, разделив небольшие на самом деле расходы на электричество пополам? Если пожелаете, умный электрик даже собёрет вам схему, которая запитает насос одновременно от двух домов, вы сможете быть независимы друг от друга в этом плане.

Вы не первый, кто рассматривает вопрос установки двух насосов в одну бытовую скважину водоснабжения. Во всех случаях, известных нам, после изучения финансового и технического аспектов, владельцы принимали решение отказаться от привлекательного, но дорогого и сложно осуществимого решения.
