Как правильно обустроить дымоход

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

  1. Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
  2. На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
  3. Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука,  монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

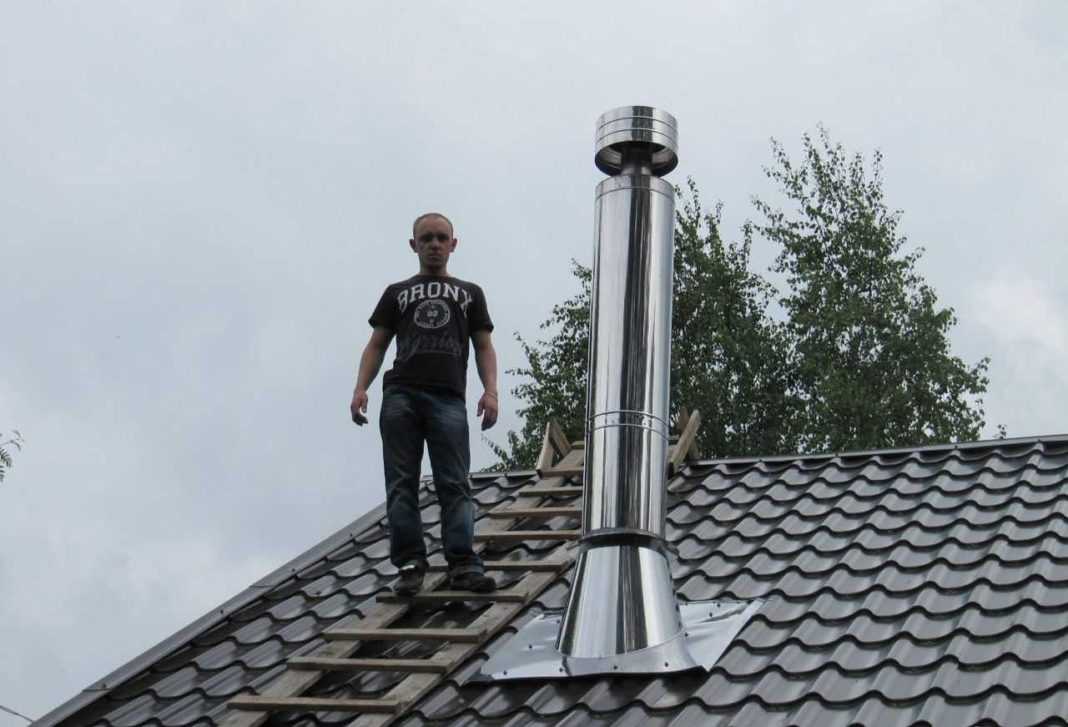

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

https://youtube.com/watch?v=_SKXrzo_1U4

Гидроизоляционные материалы для труб

В продаже можно найти множество видов материалов для гидроизоляции. Каждый из них имеет собственные преимущества и недостатки. На их основании получится сделать выбор в пользу того или иного материала.

Поливинилхлоридная лента

Материал в основном используется для повышения герметичности стыков в наружных трубопроводах. Монтаж поливинилхлоридной ленты возможен только во время строительных или ремонтных работ. Предварительно необходимо проверить трубопровод на наличие дефектов.

Полимерные покрытия

Фольгоизол отличается эластичностью. Материал включает в себя два слоя: фольга и картон, обработанный битумным составом. Он применяется для защиты тепломагистралей, поскольку выполняет функцию пароизоляцию.

Гидроизолом называется картон, включающий в себя прослойку из битума и асбеста. Материал часто используется из-за низкой стоимости и хорошего качества, но он воспламеняем.

Бризол изготавливается в виде рулонов, для его монтажа используется мастика. Материал отличается эластичностью.

Стеклопластик — прочный гидроизоляционный материал, отличающийся широким температурным диапазоном, высокой прочностью, эластичностью и огнестойкостью. Выпускается в форме рулонов. Стеклопластик применяется для наружной изоляции, при его использовании нужна дополнительная облицовка.

Термоусаживающая лента

Термоусаживающая лента используется для изоляции участков стыков трубопроводов. Материал включает в себя два слоя, накладывается при помощи «горячего» соединения. Когда лента остынет, получится цельное покрытие, надежно защищающее конструкцию от ржавления. Материал чаще всего применяется для гидроизоляции труб водоснабжения.

Жидкая мастика для гидроизоляции труб

Это жидкий состав, с помощью которого удобно изолировать труднодоступные участки магистрали. После его засыхания, образуется однородный защитный слой, препятствующий попаданию влаги. У застывшей мастики отсутствуют стыки. Для его нанесения необходимо специальное приспособление, а также температура воздуха выше 0 oC.

Мастика отличается эластичностью, поэтом подходит для изоляции конструкций с трещинами. Если защитное покрытие разрушается, то участок с дефектами удаляется, а на его месте заливается новый состав.

Битумная мастика

Битумная мастика применяется для получения монолитного и надежного соединения. В магазинах представлены два вида данного материала. Они отличаются по способу монтажа: для нанесения первого необходим нагрев, для нанесения второго он не требуется, так как его состав включает в себя растворитель. Специалисты рекомендуют предварительно загрунтовывать участок и закрывать его стеклосеткой, а потом уже использовать мастику.

Полиэтиленовая термоусаживаемая муфта

Термоусадочная муфта выглядит как полиэтиленовая труба (детальнее: «Виды термоусадочных муфт для труб и правила их монтажа»). При этом ее диаметр должен быть больше чем у самой трубы. Для монтажа гидроизоляции потребуется газовая горелка. С ее помощью нагревается муфта, а затем надевается на трубу. Потом выполняется сварка. Остается только дождаться остывания муфты, тогда она усядет, получится герметичное соединение с трубой.

В некоторых случаях свободные ниши заполняют монтажной пеной, дополнительно защищающей конструкцию. В продаже получится найти муфты для труб, диаметр которых не превышает 120 мм.

Установка дымохода

Иначе продукты сгорания не только повредят предметы мебели, но и нанесут вред организму людей.

Всякая постройка данного вида делается по таким принципам:

  • Относительно дыма. При этом в сети ставят тройник, который выводит конденсат.
  • Относительно конденсата. При этом данный тройник не применяют.

Первый этап. Это выбор проекта и подбор материалов. На этом этапе становиться понятно, какой именно будет постройка (прямой или с переходами и сгибами).

Второй этап. Это сборка. Все стыковые места, колени и тройники необходимо надежно скрепить хомутами.

Третий этап. Прохождение через кровлю. Сквозь крышу вывод происходит при помощи сперазделки.

Ее избирают соответственно с уровнем склона кровли. Затем определяется место, где конкретно пройдет заготовка.

Угол уклона регулируют частью разделки, а ее крайние части «подгоняются» под конек. По стенках патрубка прокладывают изоляцию.

Четвертый финальный этап. На патрубок крепится регулируемый фартук и труба наращивается до необходимой длины. Ее края закрывают крышкой – зонтом. Он будет защищать от атмосферных осадков.

Крепление дымохода

При этом щели между кровлей и патрубком необходимо закрыть гидроизоляцией. Поднимать строение над крышей рекомендуют в соответствии к существующим правилам.

При проведении с наружной стороны сооружения, проблема, как закрепить металлическую трубу дымохода не стоит остро. Потому, что для этого используют колено, которое и задает направление расположения по вертикали.

Когда конструкция поднимается до уровня конька кровли и надежно закрепляется на стене, на нее сверху обязательно одевают зонт. Он защищает от засорения опавшими листьями, дождевой водой и снегопадами.

Переход с кирпичной дымовой трубы на металлическую

Как удлинить кирпичный дымоход металлической трубой? Этот вопрос задают очень часто.

Эту площадку для удлинения необходимо надежно зафиксировать. Для этого берут дюбеля и саморезы. Но, такое крепление не будет надежным без герметика.

А теперь все действия удлинения по – порядку:

  • На кирпичном основании необходимо отметить все места крепления. Эти места не должны находиться на кладочном шве. Также они не должны быть на краю кирпича.
  • Далее в площадке сверлятся отверстия для саморезов, а в кирпичах проделывают отверстия для дюбелей.
  • Площадку ставят на .
  • После этого площадка равномерно по всему периметру притягивается саморезами.
  • Далее монтировать этот переход можно только после полного высыхания герметика.

Теперь постройку из кирпича можно удлинить на любое нужное расстояние металлической заготовкой.

Некоторые правила монтажа

  1. Если вывод для дыма возвышается над крышей больше, чем на 1,5 метра, то его рекомендуют дополнительно крепить растяжками.
  2. Протяженность патрубка от печки до оголовка не должна превышать 5 метров.
  3. Для очистки от конденсата монтируют спецзаглушки.
  4. За пределы крыши сооружение следует выводить не меньше, чем 1,5 метра.
  5. При установке патрубка для вывода дыма нельзя допускать заужения его диаметра.
  6. Расположенные недалеко конструкции из горючих материалов не должны нагреваться не больше 50 градусов.
  7. Выход для дыма должен быть проведен на безопасном расстоянии от электропроводки.

Решая, чем изолировать трубу дымохода металлическую, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.

Главное в этом деле, сделать все в соответствии к нормам и требованиям, и тогда работа порадует качественным результатом.

Практически каждый частный дом имеет печь или камин, которые обязательно оснащены дымоходом для отведения продуктов горения. Температура данного элемента может достигать нескольких сотен градусов, и единственное, что отделяет его от помещения — это стенка дымохода.

Сверху крепится стальной фартук по размерам дымоотвода на специальные пазы. Затем все стыки заполняются герметиком. Иногда фартук дымохода является частью утеплительной стальной стенки, которая необходима в некоторых случаях (при образовании конденсата, при проведении ). При этом стальной лист в нижней части изогнут под наклон не имеет стыков, что повышает уровень надежности от протекания. Металлические фартуки одевают и на круглые трубы, если температура продуктов горения на выходе свыше 100 градусов.

Методы нанесения гидроизоляции на поверхность водопровода

Современные методы предполагают применение пластичных компонентов и оперативные технологии по их нанесению.

В большинстве случаев такие материалы — это мягкие вещества, которые обладают хорошей пластичностью, водонепроницаемые и сопротивляются агрессивному воздействию жидкостей. По типу нанесения можно выделить три основных метода:

  1. Оклеечная. Гидроизоляция стальных труб производится при помощи оклеивания поверхностей материалом.
  2. Обмазочная. При таком методе применяется битумная обмазка в горячем или холодном виде.
  3. Обмазочно-оклеечная. Это комбинированный метод. Он включает обмотку сетчатым материалом и обмазывание мастикой.

Термостойкие герметики для дымохода

Данный тип герметизирующих материалов имеет силиконовую основу, в которую добавляются оксиды железа. Такие добавки не только повышают температурную устойчивость герметика, но и придают ему красноватый оттенок, что делает состав незаметным при обработке печных труб из кирпича.

При использовании термостойких силиконовых герметиков следует принимать во внимание ряд их важных особенностей, в частности:

  • Такие материалы могут выделять уксусную кислоту, способствуя формированию кислотной реакции. В этом причина того, что их нельзя применять для металлических печных труб.
  • Некоторые виды термостойких герметиков неустойчивы по отношению к солнечному излучению, что ограничивает возможность их использования для конструкций на крышах.
  • Хорошая адгезия со многими веществами и материалами (кирпич, керамика, стекло, бетон и т. д.) делает сферу их применения достаточно широкой.
  • Благодаря высокой водонепроницаемости они могут применяться для герметизации верхних участков дымоходных конструкций.
  • Обладают хорошей пластичностью и прочностью, вследствие чего могут использоваться в конструкциях, испытывающих значительные ветровые нагрузки.
  • Процесс затвердевания силиконовых герметиков занимает от нескольких часов до нескольких дней, и зависит от температуры и влажности окружающей среды. Оптимальные значения для этих показателей составляют 25 °C и 50%.
  • Не рекомендуется применять силиконовые герметики для обработки глубоких швов или трещин.
  • Для улучшения качества герметизации следует перед нанесением состава очистить поверхности швов от пыли, грязи, жировых отложений и прочих засорений.
  • Нанесение силиконовых герметиков возможно только на полностью сухие поверхности.
  • Обычные силиконовые герметики, применяемые в строительстве, не являются термостойкими и не могут использоваться для герметизации дымоходных сооружений.

Из черепицы и других материалов

Для гидроизоляции трубы крыши, покрытой черепицей, нам понадобятся следующие материалы:

  • карандаш;
  • линейка;
  • металлический ролик;
  • нож;
  • изоляция Вакафлекс;
  • планки Вака;
  • герметик;
  • дрель.

Если вы собираетесь выполнять работы ниже +5 градусов, необходимо использовать строительный фен. Расстояние от кровельного материала до трубы должно составлять  около 3 см. Поверхности должны быть сухими и чистыми.

Сначала обустраивается нижняя часть трубы. Для этого отрезается полоса Вакафлекса, равная ширине трубы + по 5 см запаса с каждой стороны. Сгибаем вдоль пополам полосу Вакафлекса и снимаем защитные пленки. Клеим полосу на трубу, прокатав роликом для лучшего приклеивания.

Далее, снимаем защитную пленку с нижней части и клеим на черепицу, используя ролик. Разрезаем боковые участки Вакафлекса под углом 45 градусов, оставив примерно 1 см недорезанным до края трубы, и приклеиваем их.

Гидроизоляция нижней части трубы крыши

Затем клеим боковые стороны трубы. Длина полосы Вакафлекса должна быть от нижней точки, наклеенной нижней полосы, и на 15 см длиннее верхней части трубы. Приклеиваем  полосу к черепице и трубе. Отступив 3 см от нижней части трубы, делаем разрез наверх, не доводя 2 см до нижней точки, и отрезаем лишний кусок. Не выбрасывайте его, он понадобиться нам в дальнейшем. Приклеиваем полосу к трубе и черепице, скруглив углы ножницами, для лучшего противостояния ветру. Тоже делаем и для другой стороны трубы, а для лучшей защиты приклеиваем на верхние углы дополнительные куски Вакафлекса.

Этапы гидроизоляции боковых частей трубы

Осталось наклеить полосу на верхний участок трубы. Черепица, в верхней части должна быть убрана. Технология такая же, как и с нижним участком, но здесь нам необходимо отрезать две полоски и наклеить внахлест друг на друга. Затем мы так же приклеиваем полосу к трубе, к нижней части кровли и укладываем черепицу.

Этапы гидроизоляции верхней части трубы

Последним этапом гидроизоляции печной трубы на крыше является установка планок Вака для защиты шва верхней части трубы. Всю инструкцию монтажа вы увидите ниже на рисунке. После установки планки, нанесите герметик на верхнюю часть между планкой и трубой, разгладив его.

Монтаж планок Вака

Популярные статьи

Особенности устройства пароизоляции потолка

Отапливаемым помещениям характерно парциальное давление

Звукоизоляция стен в квартире: способы решения проблемы

Практически невозможно выделить тип домов, который обладает

Напыляемая гидроизоляция — технология применения и разновидности материалов

В результате развития технологии производства традиционных

Звукоизоляция потолка: способы решения проблемы

Шум сверху – одна из наиболее распространённых проблем

Гидроизоляция для дерева — материалы нового поколения

Мероприятия, направленные на защиту деревянных строительных

Технология гидроизоляции колодцев

Огромную ошибку совершают те, кто полагает, что для защиты

Гидроизоляционные материалы для бетона

Главным мероприятием, способным обеспечить комфортные

Гидроизоляция пола по грунту — выбор наиболее эффективного способа

Любое покрытие пола должно быть надёжно защищено от воздействия

Гидроизоляция стальных труб

Стальные трубы обычно используют при прокладке наружных водопроводных трубопроводов и реже при подключении домов к центральной системе отопления. Как правило, диаметр бытовых магистралей невысок, и те средства, которые используют для изоляции изделий больших диаметров центральных сетей, здесь подходят не всегда.

Пожалуй, наиболее практичным, долговечным и стойким материалом для изоляции труб из стали служат битумно-полимерные мастики и эмульсии. Их преимущество состоит в том, что они готовы к применению непосредственно после открытия емкости с составом без дополнительного нагрева и прочего.

Следует отметить, что битумно-полимерные эмульсии чаще используют для обработки длинных и/или магистралей большого диаметра при помощи специальных агрегатов для нанесения, тогда как трубопроводы, прокладываемые на приусадебных участках, изолируют более удобными к ручному применению битумно-полимерными мастиками.

Примеров подобного типа мастик на рынке масса – Технониколь, Технопрок, Эластопаз и т.п. Кроме того, зачастую такие составы весьма универсальны и подходят как для гидроизоляции кровли и фундамента, так и для защиты, собственно, труб.

Как гидроизолировать трубу

Рассмотрим, как устроить гидроизоляцию стальной трубы при помощи битумной мастики своими руками:

  1. Очистить поверхность трубы от ржавчины, грязи и пыли, например щеткой с металлической щетиной.
  2. Открыть ведро с мастикой, по необходимости (согласно инструкции) тщательно перемешать.
  3. При помощи кисти или валика равномерно нанести состав на поверхность трубы.

Пример универсальной мастики, подходящей в том числе и для изоляции труб

  1. Для обеспечения должного уровня надежности изолирующего слоя его толщина в результате должна составить 1000-1500 мкм (1-2мм), поэтому возможно потребуется нанести мастику на трубу в 2-3 слоя.
  2. После высыхания обработанной поверхности трубопровод готов к обратной засыпке землей.

Поскольку битумно-полимерные мастики зачастую имеют водную основу, работать с ними при отрицательных температурах запрещается. Узнать, на какой основе произведен тот или иной раствор можно, изучив его состав на упаковке.

Принцип устройства гидроизоляции

В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:

  • Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу;
  • Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы;
  • Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур;
  • На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.

Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

Для выполнения гидороизоляции трубы понадобятся:

  • Диффузионная мембрана;
  • Гидроизоляционная мастика;
  • Листовой металл или готовые металлические фартуки и галстуки по размеру трубы;
  • Жаропрочный герметик.

Технология выполнения гидроизоляции:

  1. Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

    Края промазываются с помощью битумной мастики

  2. Поверх загнутых и прочно прижатых краев диффузионной мембранной пленки также наносят слой мастики.

    Образец гидроизоляции у основания

  3. Выполняют обрешетку под внутренние фартуки на расстоянии 5-10 см от трубы. Деревянные бруски можно для дополнительной защиты обработать биоогнезащитным составом.

    Процесс создания обрешетки

  4. Устанавливают фартуки, также начиная с нижнего. Фартуки должны быть выше кровельного покрытия на 10-15 см и перекрывать крышу со всех сторон на 20-30 см. Если уклон крыши менее 20 градусов, нижний фартук можно сделать до самого свеса, это улучшит гидроизоляционные свойства крыши.

    Процесс установки фартука на трубу

  5. Стыки между фартуками и трубой промазывают жаропрочным герметиком для труб.

    Процесс промазки жаропрочным герметиком

  6. Крепят фартук к трубе с помощью дюбель-гвоздей, забивая их на расстоянии 15-20 см в предварительно просверленные отверстия.

    Крепление фартука к трубе

  7. После установки фартуков приступают к укладке кровельного покрытия: его укладывают поверх фартука вровень с трубой, стараясь сделать зазоры минимальными.

    Процесс укладки кровельного покрытия

  8. Поверх кровельного покрытия устанавливают дополнительный гидроизоляционный фартук из металла или клеящихся материалов типа Вакафлекс.

    Установка дополнительного гидроизоляционного фартука

  9. Для дополнительной гидроизоляции можно выполнить водоотводящий галстук от самого конька крыши.

    Установка дополнительного водоотталкивающего галстука

Рецепт успешной гидроизоляции труб водоснабжения с утеплением

Работа по гидроизоляции труб водоснабжения – защита многофакторная, нуждающаяся в применении отдельных техник исполнения в каждом конкретном случае. Здесь большое значение имеет утепление.

В качестве утеплителя можно выбрать стекловату, не способную образовывать конденсат. Выбирают также базальтовый утеплитель с его легким способом монтажа или обращаются к пенопласту с возможностью многоразового использования. Иногда прибегают к покрытию конструкций теплоизоляционной краской с большим содержанием акрила. Если используются утеплители, выбирается определенный вид гидроизоляционных процедур – это обмотка труб клейкими лентами на битумной основе или оберточными лентами на основе ПВХ. В этом случае применение обмазочных материалов будет нецелесообразным.

По мнению экспертов, наиболее интересными вариантами для гидроизоляции трубопроводов систем водоснабжения считаются:

Рулонные материалы, содержащие битум. Он не требователен по отношению к материалу трубы и может быть нанесен на металл, пластик, медь или чугун. Его преимуществом является долговечность – он прослужит не менее 35 лет;
Оберточные ленты на основе ПВХ – распространенный вариант, способный обезопасить трубу от коррозии. Этот вид подходит для того, чтобы гидроизоляция труб в земле прослужила долго и эффективно. Позитивный момент в использовании этого гидроизолятора состоит в том, что он устойчив к износу и действию разнообразных микроорганизмов. Поливинилхлоридная лента для металлической трубы выдерживает большой водяной напор и экологически безопасна. Ее высокая эластичность позволяет проводить работы даже при низких температурах на улице

Важно приобрести ленту у надежного производителя, который наносит клеевой состав по всей длине, без образования пропусков. Ленты смотаны в рулоны и удобно транспортируются

Их наносят внахлест (2-3 см). Материал способен исправно работать при температуре +50…-50 градусов. При нанесении ленты под углом не образуется воздушных «пробок», она гладко ложится на трубу, формируя качественное защитное покрытие.
Резина. Гидроизоляцию стальных труб можно провести с помощью резинового полотна. В таком случае коммуникации, проложенные в грунте, будут хорошо защищены от влажности воздуха и грунтовых вод. Этот материал подходит для канализационных и газопроводных труб. Среди его положительных характеристик специалисты отмечают широкий диапазон температур, в которых трубы продолжают бесперебойно функционировать. Он устойчив к озону, влиянию солей, масел, спиртов, не проводит электроток. Резиновое полотно нельзя использовать для домашних труб, а доверить эту работу можно только профессиональным компаниям.

Алгоритм гидроизоляции дымохода

Даже хорошо первоначально загерметизированный дымоотвод может стать источником попадания влаги, поскольку каждая крыша со временем дает усадку. При этом сама она остается целостной, однако в местах примыкания дымоотвода и фартука, возможно возникновение разрывов. Поэтому специалисты советуют в этих случаях выполнять монтаж хомута с применением термостойкой прокладки.

Алгоритм гидроизоляции дымовой трубы своими руками:

  1. Перед гидроизоляцией укладывают дренажный желоб, для отвода воды от дымоотвода.
  2. Монтируют внутренний фартук.
  3. Укладывают «галстук». Элемент, вырезают из гидроизоляционного материала и укладывают под низ фартука. Для шифера или металла, край «галстука» выводят сквозь нижние листы на крышу, где плоскогубцами выполняют краевые бортики, чтобы препятствовать разливу воды.
  4. Укладывают кровельное покрытие около дымовой трубы.
  5. Проводят монтаж верхнего фартука для декоративной отделки.
  6. Процесс установки его аналогичен внутреннему, только закрепляют края к стенке дымоотвода.

Как происходит гидроизоляция дымохода

Гидроизоляция овальной и круглой трубы

В настоящее время с целью вывода дымовых газов в атмосферу устанавливают современные коаксиальные трубы круглого сечения. Они несложны при выполнении монтажных работ и не только эффективно отводят дымовые газы, а также через внутренне кольцо выполняют забор воздуха.

Такая схема воздухозабора охлаждает общую температуру дымоотвода, делая его менее пожароопасным. Гидроизоляция таких конструкций производится не сложно. Для этого потребуются специализированные трубные проходы. Они выполнены в форме нетолстого металлического листа и эластичного полимерного фартука, в разном цвете

Методика исполнения влагозащиты дымоотвода круглого сечения:

  1. Перед укладкой материала мерят проходку и при надобности выполняют вспомогательную обрешетку в месте ее закрепления.
  2. Кладут кровельный материал, стыком на трубу.
  3. Проделывают отверстие нужного размера, одевают проходку на дымоотвод, с созданием формы существующего профиля трубы.
  4. Стыковые соединения обрабатывают термостойкой пастой.
  5. Укрепляют проходку на кровле саморезами к предварительно размещенной  обрешетки с диапазоном – 8 см.

Гидроизоляция трубы прямоугольного сечения

Подобные конструкции обычно выполнены из кирпичной кладки. В середине короба иногда размещают стальную либо асбоцементную трубу. Кирпич имеет неплохие теплоизоляционные свойства, вследствие чего большого температурного перепада у данного дымоотвода, обычно, нет.

Для исполнения гидроизоляции потребуются:

  1. Мембрана с диффузионным принципом действия.
  2. Гидроизоляционная паста.
  3. Лист из металла либо покупные фартуки и галстуки, соответствующие размерам дымохода.
  4. Термостойкая паста.

Методика выполнения гидроизоляции:

  1. Приступать к гидроизоляции нужно незамедлительно после укладки кровельного материала. Кромки диффузионной пленки внахлест загибают на дымоход и проклеивают полимерной пастой.
  2. Сверху завернутых и крепко приклеенных кромок мембраны тоже наносят пасту.
  3. Устанавливают обрешетку под фартук на дистанции 8-10 см от дымохода. Вагонку также обрабатывают биоогнезащитнымматериалом.
  4. Размещают фартуки снизу повыше кровельного материала на 8-16 см и закрывают кровлю со всех краев на 30 см.
  5. Если наклон кровли меньше 22 градусов, нижний выполняют до свеса, что создает лучшие гидроизоляционные характеристики.
  6. Стыки обрабатывают жароустойчивой пастой.
  7. Укрепляют фартук к дымоотводу дюбелями, заколачивая их на дистанции 16-20 см в первоначально проделанные отверстия.
  8. После закрепления фартуков выполняют укладку кровельного материала с малыми зазорами.
  9. Далее выполняют дополнительный металлический фартук либо укладывают клеящиеся покрытия вроде Вакафлекс. Также рекомендуется выполнить водоотводный галстук от конька кровли.

Причины течи дымохода

Образование конденсата получается во время охлаждения дымовых газов, содержащих водяные пары и другие химические элементы. В отдельных случаях влаги на внутренних стенах скапливается так много, что она превращается в капли, которые стекают по трубе. В случае если на улице крепкий мороз, возникающий конденсат замерзает, а при размораживании вода опять стекает по каналам.

Источники образования жидкости объясняются следующими факторами:

  1. Отсутствие или недостающая термоизоляция дымоотводной системы. В случае если на чердаке либо выступающий над кровлей участок трубы замерзнет, дымовые газы на данном участке станут конденсироваться в связи с резким температурным перепадом.
  2. Течет крыша из-за неплотностей кровельного покрытия возле дымохода.
  3. Неверная установка дымохода. Непомерно длинные либо узкие пролеты, огромное число поворотов или другие топорные погрешности, совершенные при проектировании, приводят к тому, что уходящие газы бесконечно долго продвигаются по каналам и остывают.
  4. Чрезвычайно мощное либо слабое разряжение также влияет на образование воды в дымовом тракте Когда тяга плохая — горение топлива также некачественное, а следовательно, уходящие газы выходят из котла с низкой температурой. Точка росы в этом случае будет располагаться в каналах дымоудаления, а не вне ее границ. При мощной тяге воздушные массы частично вылетают сквозь дымоход, минуя топочную камеру и не принимая участия в процессе сжигания топлива. Влага, находящаяся в воздухе, тоже в свою очередь начнет конденсироваться в дымовентиляционной системе.
  5. Аналогичная проблема, возможна, при засорении дымохода, применения сырого топлива и иных причин. Во всяком случае, когда бежит вода из трубы, откладывать в сторону устранения сбоя не стоит, так как данное явление сможет привести к печальным последствиям.
  6. Использование некачественного раствора и плохая кладка.
    Неправильный размер дымохода. Если он слишком велик для устройства, дымовые газы будут конденсироваться. Для дровяных котлов — это означает чрезмерное накопление креозота, которое может привести к пожару в дымовой трубе. Для газовых приборов — накопление влаги в системе, что может привести к ухудшению кладки и попадании дымовых газов в дом.

Течь может быть из-за неверной установки дымохода

Гидроизоляция труб с утеплением

При прокладке труб водопровода и канализации выше глубины промерзания, а также для труб системы отопления, прокладываемых под землей, обязательным является их утепление. Поскольку все без исключения теплоизоляционные материалы теряют свои свойства при намокании, их необходимо дополнительно гидроизолировать.

Очевидно, что материалы обмазочного типа, как в предыдущем случае, здесь не подойдут. В данном случае чаще всего выбирают метод обмотки труб гидроизолирующими усиленными клейкими лентами на битумной основе, а также оберточными липкими лентами из поливинилхлорида (ПВХ).

Клейкие ленты – лучшее средство для гидроизоляции бытовых наружных трубопроводов

В каждом из случаев предварительно обмотанную утеплителем трубу оборачивают лентой с большим перехлестом и следят, чтобы материал ложился ровно без провисаний. Кроме того, контролируют, чтобы защитный слой получился довольно прочный и впоследствии не был испорчен механической нагрузкой от грунта.

Также в продаже существуют комбинированные материалы или так называемые скорлупы, представляющие собой одновременное сочетание утеплителя с гидроизоляционной поверхностью. Скорлупу подбирают под наружный диаметр трубопровода. При монтаже две части скорлупы надевают на трубу, скрепляют их между собой при помощи предусмотренных для этого пазов и промазывают стыки герметиком.

Пример гидро- и теплоизолирующей скорлупы

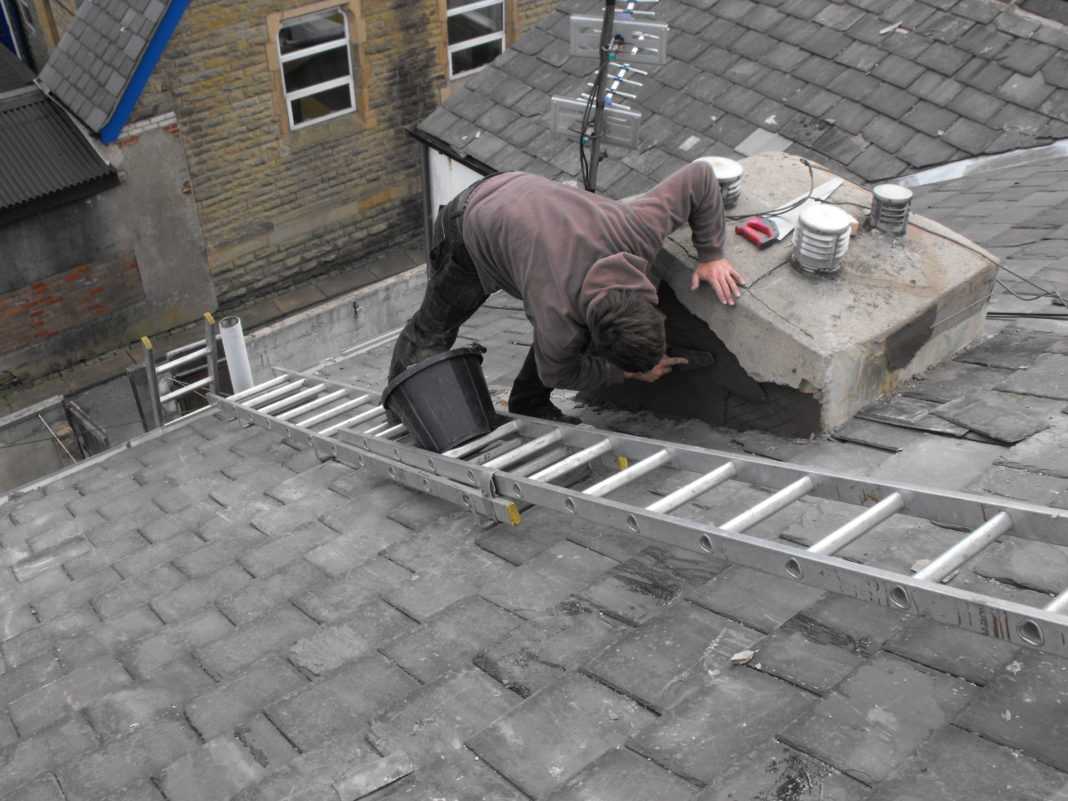

Гидроизоляция дымоходов из кирпича или бетона

Может быть интересно

Гидроизоляция дымохода, который сделан из кирпича или бетона, обеспечивается с помощью фартуков. Фартуки находятся в комплекте совместно с кровлей, которая была выбрана для покупки. В комплекте с черепицей из керамики идут ленты из алюминия. Край алюминиевой ленты обработан клеевым составом.

Если была выбрана металлочерепица, то в качестве фартука используется листы из металла. Цвет таких листов точно такой же, как и у самой кровли. Если в качестве кровельного материала используется битумная черепица, то герметизацию проводят с помощью ендового ковра.

Если проводится герметизация печной трубы на кровле с помощью лент, то алгоритм действий такой:

  • Часть ленты, которая является продольной необходимо приклеить к печной трубе. Другую часть нужно приклеить к самой крыше.
  • Ту сторону клеевой ленты, которая приклеена к печной трубе, необходимо зафиксировать при помощи профильной планкой из металла. Такая планка закрепляется благодаря дюбелям, которые обладают термостойкостью.
  • Участок, где произошел стык металлической профильной планки и печной трубы, необходимо промазать герметиком. Данную процедуру нужно провести и с местами крепления. Герметик должен обладать влагостойкостью. Благодаря данному виду герметика, исключено попадание какой-либо влаги под фартук. Так вы обеспечите герметичность конструкции.

Способы проведения герметизации печной трубы с использованием других материалов схожи с данным методом.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий
