Бетонные кольца для канализации: классификация и размеры, плюсы и минусы ж/б колец, этапы монтажа септика

????‍♂️Каким бы ни был загородный дом, без системы канализации никто не назовет его современным и комфортным. Более того, обустройство канализационной системы

Как рассчитать стоимость колодца из железобетонных колец

Стоимость колодца из железобетонных колец состоит не только из трат на сами кольца. Дополнительно в смету включают стоимость:

  • рытья углубления под кольца
  • доставки продукции
  • монтажа конструкции
  • постройки колодезного домика (при необходимости)
  • дополнительных материалов, к примеру, цемента для заполнения швов меж кольцами или гальки для фильтрационного слоя

При этом важно учесть ее основной профиль. Выгоднее, когда им является производство колец — основной затратной статьи

Если же фирма специализируется на монтаже и рытье колодцев, материал для них является перекупленным, а значит, нацененным.

Монтаж колец и рытье колодце у производителей колец — сопутствующая услуга, поэтому ценник за нее приемлем, сравним с запросами фирм-посредников. Рассчитывая необходимое количество колец, учитывают глубину колодца. Она зависит от уровня залегания вод. Узнать его помогают специалисты. За их вызов и вердикт тоже приходится платить.

Также стоимость колодца зависит от его диаметра и формы. На квадратные железобетонные кольца уходит больше бетона, а посему и ценник выше. Все это нужно учитывать в вопросе, как рассчитать стоимость колодца из железобетонных колец.

Установка под ключ: что включают в стоимость

Компании, занимающиеся продажей и установкой очистных систем, предлагают каталог септиков, спроектированных под разные исходные параметры. Всех их объединяет то, что при заказе септика под ключ вся ответственность за результат работ переходит на строительную компанию, что прописано в договоре подряда.


Даже если ухудшится герметизация переливов, можно потребовать гарантийный ремонтИсточник pochtidoma.ru

После выбора модели заказчик и строительная организация заключают договор, согласно которому оплачиваются:

Строительные материалы

Компания подготавливает необходимый строительный материал, доставляет его на место и разгружает. Если расстояние до участка превышает то, что включается в базовый пакет услуг, оно оплачивается дополнительно.

В запланированное время подвозят бетонные кольца, плиты перекрытия и цемент. Также доставляют переливы, трубы и люки (полимерные).

Земляные работы

Выбрав подходящее место, рабочие подготавливают котлован и траншеи. Изъятый грунт распределяется на месте или вывозится с территории участка (опция оплачивается дополнительно).

Этапы монтажа септика пол ключ на видео:

Монтаж септика

Выполняется с участием подъемного крана. Если к строительной площадке не подъехать, бетонные кольца устанавливаются вручную; в этом случае стоимость и время монтажа возрастают. Установка септика из бетонных колец под ключ, цена и схема которого подбирается индивидуально, проходит в следующем порядке:

  • Устанавливаются основные части конструкции (плиты и кольца).
  • Стыки и швы последовательно герметизируются.
  • Устанавливаются и утепляются переливы.
  • Монтируются бетонные горловины и люки.
  • Прокладывается труба от постройки, ее уклон контролируется нивелиром (прибор, определяющий разность высот выбранных точек).
  • Проводится засыпка колодцев.

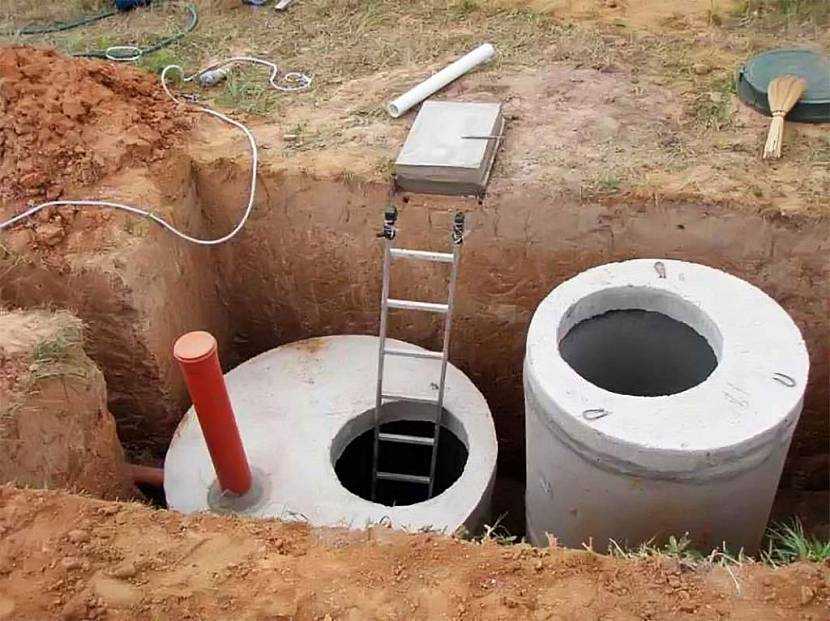

Профессиональный подход — порядок на строительной площадкеИсточник pinterest.co.uk

Цены на установку под ключ

Конструктивно аппарат может состоять из 1, 2 или 3 камер (колодцев), каждый из которых монтируется из 1, 2 или 3 бетонных колец. Соответственно по разному будет стоить и установка бетонных колец. Цена за работу в Московском регионе будет примерно такой:

Однокамерный

Рассчитан на 1-3 пользователей. По соотношению объема и цены представлены варианты:

  • Объем 1,4 м³ — от 19,9-20 тыс. руб.
  • Объем 2,1 м³ — от 24,9-25,8 тыс. руб.
  • Объем 2,8 м³ — от 29,9-30,3 тыс. руб.

Организация слива из бани на видео:

Двухкамерный

Такими конструкциями могут пользоваться 3-5 человек.

  • Объем 2,8 м³ — от 30,9-31,7 тыс. руб.
  • Объем 3,5 м³ — от 35,9-37,2 тыс. руб.
  • Объем 4,2 м³ — от 39,9-43,1 тыс. руб.
  • Объем 5,6 м³ — от 49,9-53,3 тыс. руб.
  • Объем 7,2 м³ — от 59,9-62,5 тыс. руб.
  • Объем 9,6 м³ — от 63,9-65,8 тыс. руб.

Трехкамерный

Подходит для ежедневного использования 4-6 людьми.

  • Объем 4,2 м³ — от 43,9-45,5 тыс. руб.
  • Объем 14,4 м³ — от 79,9-84,6 тыс. руб.

Особенности установки при высоком уровне грунтовых вод

Главной проблемой при установке септика могут послужить грунтовые воды, проходящие близко от поверхности. Кроме того, надо учитывать нормативы, которые запрещают установку септиков поблизости от источников воды — в некоторых случаях, текущий по территории ручей может заставить искать альтернативные возможности устройства канализации.

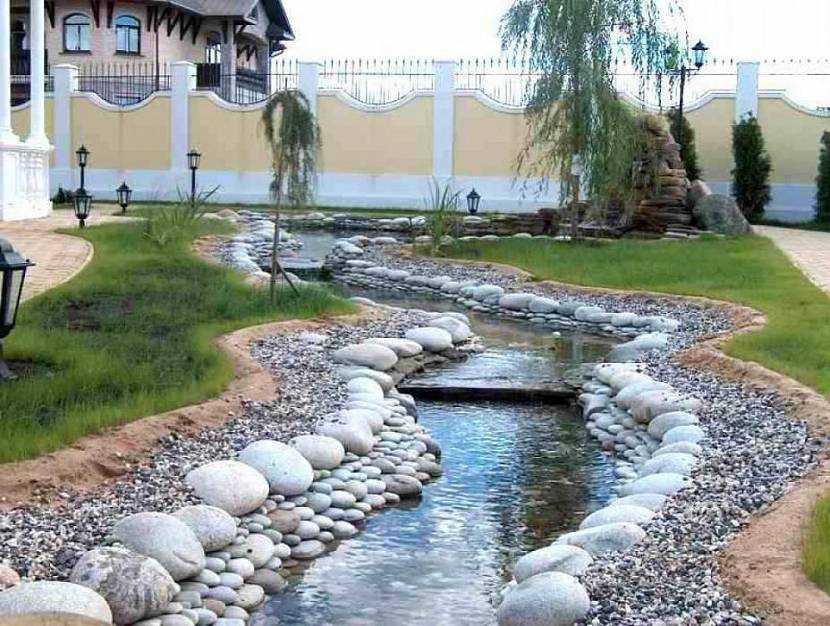

Ручей на участке может поставить крест на установке бетонного септикаИсточник yandex.ru

То, насколько канализация из железобетонных колец будет работать эффективно, напрямую зависит от уровня залегания грунтовых вод и типа почвы. Лучше всего система работает на песчаных грунтах с хорошим дренажем, на глинистых почвах отдача будет минимальной, и специалисты учтут это при выборе размера емкости. Если грунтовые воды проходят выше 3 метров, рекомендацией станет альтернативный способ отвода стоков.

Проблема утилизации стоков всегда актуальна там, где отсутствует централизованная канализация. Септик из ж/б колец прост в обслуживании и не требует частых откачек, если его расчет и монтаж был проведен грамотно. Септик, состоящий из двух-трех камер, является бюджетным вариантом, не требующим частого обслуживания, лучший аргумент в пользу которого — его повсеместное распространение. Установка бетонного септика силами профильной организации решает проблему эффективно, грамотно и быстро.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

  • приварив уголки с просверленными дырками, стягивать болтами;
  • сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Приготовление раствора

Качество приготовленного раствора играет здесь большую роль, поэтому экономить на нем не нужно. Что касается цемента, то как правило, берется марка М500 или выше. Кольца будут эксплуатироваться в экстремальных условиях и если взять цемент низкой марки, они быстро начнут разрушаться.

В качестве наполнителя, традиционно используется кварцевый песок. Но песок должен быть чистым, промытым. Большое содержание ила или глины может значительно понизить качество раствора.

Гравий должен быть не сильно окатанный и хорошо промытый. Также не стоит брать слоистые или пластинчатые зерна. Что касается размеров, то они подбираются из расчета до ¼, от толщины стенок кольца. Так для изделия толщиной в 100мм, гравий берется в пределах до 25мм.

Важно: для данного раствора, коэффициенты морозоустойчивости и истирания менее важны

Здесь следует обратить внимание на коэффициент усадки. Чем меньше усаживается бетон, тем он будет плотнее и крепче

Для понижения этого коэффициента существуют специальные присадки.

Состав бетона для цемента М500

Установка колец

  1. Устройство котлована. Эта работа может быть выполнена обычными лопатами или с использованием землеройной техники. Диаметр котлована должен превышать диаметр колец минимум на 20 см. Воду, скапливающуюся при проведении работ, следует откачивать.
  2. Засыпается песчано-гравийная прослойка толщиной не менее 50 см.
  3. Заливается дно из бетонного раствора, или устанавливается типовое днище. Также можно приобрести кольцо с установленным дном, это поможет пропустить стадию бетонирования. В некоторых случаях, в зависимости от предназначения конструкции (например, для дренажа), дно вообще не устанавливается.
  4. Опускается первое кольцо. Крепление колец между собой производится с использованием раствора цемента. После нанесения смеси на торец первого изделия, на него устанавливается второе.

Установка колец

  1. Если используются детали без замковых соединений, для обеспечения прочности соединений дополнительно используются металлические скобы.

Закрепление колец при помощи скоб

  1. Внешнюю поверхность бетонной конструкции рекомендуется обработать горячим битумом. С помощью такого защитного слоя устраняется возможное воздействие грунтовых вод.

Если, по каким-то причинам, вас не устраивает получившаяся высота сооружения, и вы не знаете, чем распилить бетон, на помощь придет болгарка с алмазным диском. С ее помощью, а также перфоратором со сверлами по бетону можно также вырезать своими руками в бетонной стене отверстие и для установки трубы. Однако лучшее качество обеспечивает использование алмазного бурения (на фото).

Отверстие в бетоне, выполненное с помощью алмазного бурения

  1. При необходимости подводятся трубы и все необходимые коммуникации, места стыков герметизируются цементным раствором. Внутреннюю поверхность колец следует обработать проникающей гидроизоляцией.
  2. Производится обратная засыпка грунта, вынутого из котлована. Лучше всего его перемешать с песком, после чего заполнить пустоты вокруг конструкции, тщательно утрамбовав землю.
  3. Если это предусмотрено, осуществляется монтаж крышки. Стыки также следует герметизировать.

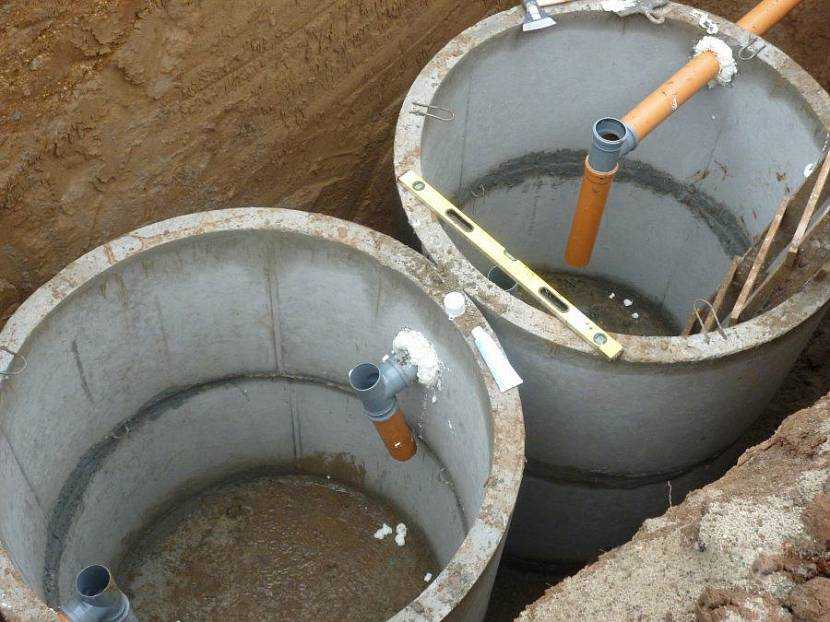

Установленные конструкции из бетонных колец

В статье мы рассмотрели основные разновидности бетонных колец, применяемых в строительстве. Надеемся, что вы получили представление, как делать кольца бетонные, и как их устанавливать. При соблюдении технологии производства изделий и их установки, полученная в результате прочная конструкция будет надежно выполнять свои функции в течение долгого времени.

Изготовление колец

Чтобы соорудить сделать бетонные кольца, потребуется заливать жесткий раствор, в котором находится минимум воды. Как только заливка будет завершена, раствор обязательно подвергается уплотнению погружным вибратором. Такая процедур обеспечивает равномерность распределения раствора, а также позволяет выгнать воздух.

Погружные вибраторы представляют собой достаточно компактные приборы, которые используются при сооружении любых конструкций из бетона. Их корпус очень легко удерживать в руках. Вибрирующий наконечник достаточно опустить в бетон. Достает такое устройство практически до самого дна формы. Чтобы изготовление бетонных колец было максимально быстрым и простым, следует знать, какой раствор использовать.

Размеры и разновидности

Существуют кольца разного размера. Они также отличаются по толщине стенок. Под каждую задачу следует выбирать изделие определенных параметров. Несмотря на достаточно большой выбор моделей бетонных колец, многие владельцы загородных участков думают, как изготовить бетонные кольца своими руками. При обустройстве собственного участка может понадобиться всего 4-6 колец. Некоторые дачники возводят колодец из нескольких десятков таких изделий.

Бетонные кольца, которые изготавливаются промышленным способом, отвечают всем требованиям ГОСТа 8020-90 . Существует множество разновидностей таких изделий, отличающихся друг от друга по диаметру и толщине. Их стоимость также варьируется в определенных пределах.

Для сооружения изделий различного типа используются две части опалубки. Она бывает внутренней и наружной. Расстояние в них зависит от необходимых размеров изделия. Чтобы изготовить армированные кольца, понадобится определить толщину стенок. Расчеты ведутся с учетом таких показателей:

  • 7 см – для колодца, который будет иметь диаметр 70 см;
  • 8 см – для колодцев 100 см диаметром.

Если арматура не закладывается, стенки должны иметь толщину 12 и 14 см соответственно.

Кроме того, что кольца из бетона отличаются разными размерами, они могут выполняться и с различным торцевым профилем. Выполняются специальные впадины и выступы для более надежного скрепления смежных элементов. Таким образом создается замок – пазогребневое соединение.

Кольца, которые кладутся друг на друга, надежно скрепляются, что исключает их сдвигание при боковом давлении. Недостатком такого соединения является необходимость формирования ступенек в торцах изделий.

Разновидности и размеры бетонных колец для колодцев

Промышленно изготовленные бетонные и железобетонные кольца должны отвечать нормам, прописанным в  ГОСТу 8020-90. Их размеры можно взять из таблице, так же как и примерный вес и цену (указана с учетом доставки по Москве).

Наименование Высота Толщина стенки Внутренний диаметр Масса Цена без замка/с замком
КС-6 7 см 12 см 58 см 60 кг 390 руб
КС-7-1 10 см 8 см 70 см 46 кг 339 руб
КС-7-1,5 15 см 8 см 70 см 68 кг 349 руб
КС-7-3 35 см 8 см 70 см 140 кг 589 руб
КС-7-5 50 см 8 см 70 см 230 кг 800 руб
КС-7-6 60 см 10 см 70 см 250 кг 830 руб
КС-7-9 90 см 8 см 70 см 410 кг 1230 руб
КС-7-10 100 см 8 см 70 см 457 кг 1280 руб
КС-10-5 50 см 8 см 100 см 320 кг 1110 руб
КС-10-6 60 см 8 см 100 см 340 кг 1130 руб
КС-10-9 90 см 8 см 100 см 640 кг 1530 руб / 1700 руб
КС-12-10 100 см 8 см 120 см 1050 кг 2120 руб
КС-15-6 60 см 9 см 150 см 900 кг 2060 руб
КС-15-9 90 см 9 см 150 см 1350 кг 2670 руб
КС-20-6 60 см 10 см 200 см 1550 кг 3350 руб
КС-20-9 90 см 10 см 200 см 2300 кг 4010 руб
КС-25-9 90 см 12 см 250 см 2200 кг 16100 руб

Для изготовления изделий каждого типа должно быть две части опалубки — наружная и внутренняя. Расстояние между ними прописано в ГОСТе, зависит от размеров кольца. Для армированных колец для колодца диаметром 70 см или 100 см это 7 см и 8 см соответственно, при изготовлении колец без закладки арматуры толщина стенок намного больше — 12 см и 14 см.

Для изготовления ж б колец требуются специальные формы

Кроме разных размеров есть еще разный профиль торцевой части колец — ровный и с замком. Замок — это выступ типа гребень-паз.  Называют такие кольца пазогребневыми или замковыми

Поставленные друг на друга они хорошо сцепляются, их сложно сдвинуть при боковых нагрузках, что очень важно при устройстве колодцев любого назначения. Минус этого варианта — более сложные формы для бетонных колец — необходимо сформировать соответствующие ступеньки в торцах

Кольца бетонные для канализации: размеры, цены и разновидности

В частном и загородном строительстве нередко используются канализационные системы на основе бетонных колец. Подобный тип канализации считается одним из самых экономичных. Ведь цена бетонных колец для канализации невысока, а процесс их монтажа не требует большого количества времени. В результате у владельца дачного участка появляется возможность создать комфортные условия для проживания за городом.

Бетонное кольцо с глухим дном

Наряду с кирпичом и полимерными кольцами, элементы из бетона также применяются для строительства канализации на даче без откачки. Каждый из указанных материалов характеризуется собственными преимуществами и недостатками, однако, бетонные конструкции значительно превосходят параметры других вариантов систем.

Кирпич менее долговечен и требует значительных затрат времени на изготовление кладки, в отличие от готовых элементов, которые нужно просто поместить на дно котлована и зафиксировать. Кроме этого, на основе кирпичной кладки крайне сложно выполнить колодцы большой глубины. Цена канализации из бетонных колец под ключ ненамного превышает стоимость изготовления системы из кирпича. С учетом простоты монтажных работ и минимальных затрат времени такая небольшая переплата вполне оправдана.

Расценки на установку канализации из бетонных колец под ключ:

Кол-во колец Вместительность, м³ Кол-во потребителей Цена, руб.
3+2 3,5 1-3 35990
3+3 4,2 2-4 39990
4+2 4,2 3-4 39900
4+3 4,9 3-5 45990
4+4 5,6 4-6 49900
3+3+3 6,3 4-6 59990
Монтаж септика на участках с высоким уровнем грунтовых вод
2+2 2,8 1-2 30990
2+2+2 4,2 3-4 43990

Преимущества и недостатки использования бетонных колодцев для канализации

Многие дачники предпочитают для обустройства системы на дачном участке купить бетонные кольца для канализации, цены этих изделий являются далеко не единственными преимуществом, подтверждающим пользу подобной покупки.

Достоинства бетонных конструкций:

  • возможность монтажа на участках с любым типом почвы (за счет повышенного запаса прочности кольца из бетона способны выдержать естественное давление, которое формируется в процессе смещения поземных вод или сезонного перемещения грунта);
  • возможно, использование любых материалов для выполнения гидроизоляции;

Бетонное кольцо для канализации с лестницей

  • даже если предполагается выполнение монтажных работ своими руками, этот процесс не займет слишком много времени;
  • за счет ровной внутренней поверхности увеличивается скорость и качество очистки бетонных колодцев;
  • материал более доступен, чем кирпич или камень;
  • продолжительный срок эксплуатационной службы без необходимости в проведении ремонтных работ.

Большое разнообразие размеров и цен бетонных колец для канализации позволяет создавать септики любой вместительности и глубины. Этот тип материала обладает высокой гигроскопичностью, поэтому загрязненные стоки могут частично просачиваться через стенки в окружающий грунт. Однако эту проблему можно легко решить с помощью гидроизоляции.

Основные виды и общие размеры канализационных колец

В продаже присутствуют бетонные изделия для строительства канализации двух видов:

  1. Доборные (от 670 руб.).
  2. Стеновые (от 990 руб.).

Стеновые канализационные кольца

Элементы стенового вида применяются для формирования горловины конструкции. Доборные варианты изделий имеют расширенную линейку размеров, причем нестандартных. Они применяются в тех случаях, когда высоту накопительных емкостей по проекту не получается сформировать из элементов со стандартными размерами. С помощью доборных колец можно скорректировать высоту любой конструкции септика.

Бетонные кольца, используемые для строительства дачной канализации, представляют собой элементы правильной округлой формы. Внутренний диаметр изделий находится в диапазоне от 70 до 200 см. Стандартная толщина стенок – 70-100 мкм. Чаще всего для изготовления сливных ям и дачных септиков используется размер 1-1.5 м, цена бетонных колец этого диаметра составляет 1500-2500 руб. за изделие.

Для изготовления колец производители применяют металлическую арматуру и марки бетона с разными характеристиками. Металл, в качестве армирующего компонента, повышает прочность изделий и надежность. Кроме этого, исключается вероятность растяжения конструкции, изготовленной из колец. В свою очередь, бетон обеспечивает коррозийную защиту металлу. В результате конструкция септика не подвергается деформационным изменениям под влиянием нагрузок на сжатие.

Размеры стеновых бетонных колец

Технология производства бетонных колец

Следующий этап – производство бетона, основными компонентами которого являются щебенка, цемент и песок. При этом соблюдается пропорция 4:1:2. Можно, как уже было сказано ранее, приобретать уже готовый раствор. Полученная смесь укладывается в форму постепенно по всему диаметру.

ЖБ изделия можно освобождать от формы примерно на 5 день. Внимательно осмотрите поверхность. Если где-то на поверхности ЖБ кольца образовалась так называемая раковина, то ее необходимо замазать цементной смесью. После того, как форма удалена, кольцо должно еще не менее 5 дней пролежать на щите. В этот период поверхность ЖБИ нужно периодически увлажнять.

Необходимо помнить, что ЖБИ кольцо готово к реализации при достижении бетоном прочности не менее 75% от ее номинала. Для достижения этого показателя продукция должна «выстояться» не меньше 7 дней. В качестве дополнительной меры, стимулирующей спрос на ваши ЖБ изделия, может стать покрытие поверхности праймерами. Это специальные вещества, гарантированно обеспечивающие прекрасную гидроизоляцию.
