Ворот для колодца своими руками

Какие особенности необходимо знать в процессе копания ямы

Выкопать глубокую яму для колодца это еще пол дела, важно какая вода будет находиться в колодце. А она должна быть чистой и прозрачной, без резких и неприятных запахов, без наличия посторонних привкусов, однако такое бывает не всегда.

Поэтому, самое важное значение имеет место для рытья ямы, и желательно копать там, где имеются залежи грунтовых вод. Стоит отметить, что грунтовые воды могут иметь разную глубину протекания под землей, к тому же и качество воды на разной глубине будет разным.

Так же немаловажное значение для многих владельцев частных домов имеет место расположения самого колодца по отношению к дому, и посему люди стараются выкопать колодец как можно ближе к зданию, чего делать крайне не желательно.

Производить рытье колодца необходимо строго с соблюдением всех правил и норм по технике безопасности, либо можно обратиться к услугам профессиональных специалистов в данной области, имеющих все самое необходимое для проведения такого рода работ.

Как правило, рытье ямы для колодца может выполнять всего-то 3-4 квалифицированных специалиста.

Следует отметить, что грунтовые воды могут иметь различные уровни залежей — от минимального уровня 15 метров и до максимального за 50 метров

При этом, можно столкнуться с весьма важной проблемой, дело в том, что в процессе рытья ямы можно наткнуться на толстый слой земли из глины, которую весьма сложно копать, так же особую сложность в данном процессе придают камни. Их довольно сложно извлекать из земли и транспортировать на поверхность.

Однако, бывает так, что земная порода становится очень твердой, а камни очень сложно из их извлекать на поверхность, то иногда ставится вопрос о прекращении дальнейших работ по сооружению колодца своими руками.

Безусловно, в этом случае можно воспользоваться специальной техникой, которая облегчит работу по извлечению грунта, но все равно придется вручную копать до проявления в скважине воды, при этом необходимо подравнивать стенки для монтажа круглых колец из бетона, которые опускаются внутрь ямы.

Но при этом, часто бывает так, что в труднодоступные места не всегда можно загнать специальную технику для облегчения процесса работы.

Особенности конструкции ворота для колодца

Классическим вариантом для исполнения колодезного подъемника считается деревянный цилиндр, который крепится на металлической оси. У него есть ручка, либо он фиксируется на стальных штырях, которые вбиты по обоим торцам. Чтобы сделать барабан, следует взять бревно с диаметром в 18-25 сантиметров. Как вариант, можно воспользоваться конструкцией из металла. Закрепление механизмов выполняется над колодезной шахтой. Вороток опирается на пару стоек, имеющих соответствующую выемку с фиксирующим элементом. Можно также выполнить монтаж специальных металлических штырей в те отверстия, что просверлены в стойках.

Виды подъемных механизмов для колодца

Колодезный ворот – приспособление для подъема воды из шахты колодца, имеющее форму цилиндра. Конструкция закрепляется на оси, вращающейся в подшипниках. Вращательные движения совершаются при помощи ручки или пальцев – брусков, закрепленных по периметру ворота. К подъемнику крепится металлическая цепь или трос, на который подвешивается ведро.

Второй вид подъемного механизма – журавль, устройство из балансира и противовеса, установленного на опору. К длинной части журавля крепится шест с ведром, опускающийся в шахту колодца. Эта конструкция позволяет быстрее осуществить подъем воды, но при значительной глубине источника потребуется устройство больших размеров.

Виды подъемных приспособлений

Навес для колодца с крышкой — открытый домик

Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.

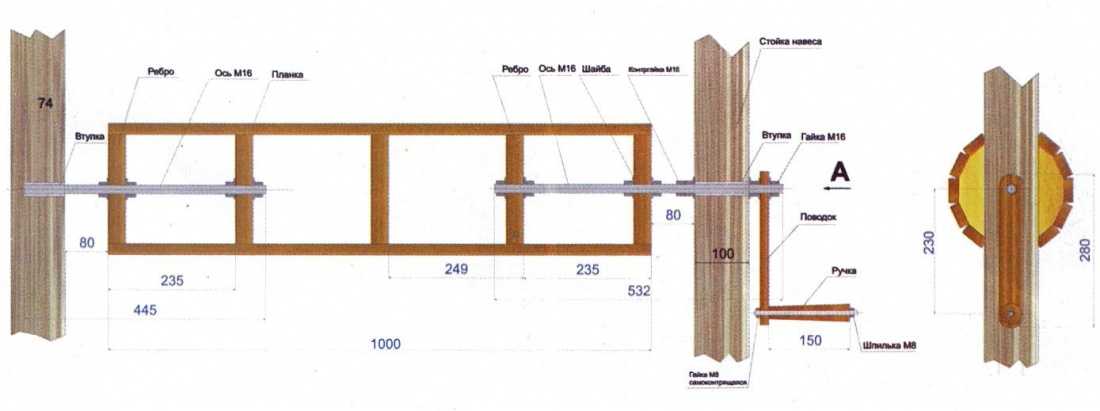

Чертеж колодезного навеса с крышкой и воротом

Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же

Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи

Об изготовлении дорожек на участке написано тут, о скамейках можно прочесть тут.

Как сделать навес

Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.

Размеры колодезного навеса для диаметра 100 см

Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.

Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.

Крыша над колодцем должна быть намного больше его диаметра

Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.

Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.

Рама для колодезного оголовка

После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.

Собранный, но не отделанный

Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками  — закрытый. Там шансов уберечь влагу от загрязнения больше.

Крыша для колодца своими руками: чертежи и размеры

Полезные советы

Для изготовления ручки можно использовать водопроводную трубу. Чтобы углы на сгибах получились ровными и плавными, металл следует хорошо прогреть. Конец ручки должен быть сплющен. Этот прием позволит избежать ее вращения вокруг своей оси во время использования вертела.

Традиционную ручку на вороте можно заменить какой-либо оригинальной конструкцией, например использовать штурвал от корабля или старое колесо от телеги. Главное, чтобы деталь соответствовала общей концепции оформления колодца.

Установить ворот нужно на такой высоте, чтобы он свободно вращался и ведро с водой можно было достать без дополнительных усилий. Чтобы он не смещался в горизонтальной плоскости на стойках, необходимо установить ограничители.

Чтобы трос на вороте был закреплен надежно, необходимо подготовить сквозное отверстие, продеть в него трос и заклепать концы.

Стойки, как правило, крепятся к выступающей над поверхностью земли колодезной конструкции. Но если принято решение монтировать их непосредственно в землю, то нижние концы следует обработать антисептическими составами или осмолить, чтобы предотвратить их порчу.

Чтобы продлить срок эксплуатации подъемного механизма и обезопасить воду от попадания в нее мусора, над шахтой колодца нужно установить крышу. Детали конструкции можно покупать в специализированных торговых точках или делать самостоятельно.

Как своими руками сделать вороток для колодца

Рисунок 2. Чем больше плечо рукоятки, тем легче крутится ворот.

Ворот представляет собою закрепленный на оси цилиндр, на который при его вращении наматывается цепь, на конце которой закреплено ведро. Располагается вороток над шахтой колодца. Он состоит из двух стоек, закрепленных по краям наземной части и цилиндра с осями, установленными на стойках. Отверстия для осей в деревянных стойках желательно укрепить металлическими шайбами. Рассмотрим, как можно сделать вороток из сплошного бревна.

Для того чтобы сделать вороток такой конструкции (см. рис. 4), используется ровная деревянная колода длиной порядка 1,2 м и радиусом 10 см. Для промежутка между опорными стойками 1,3 м такие размеры ворота будут оптимальными. Древесина со временем истирается цепью, поэтому должна быть достаточно твердой. Подойдут дуб, акация, бук, ясень, береза. Кроме того, потребуются следующие инструменты и материалы:

• 2 деревянных бруса для стоек;
• металлический прут;
• листовой металл толщиной 3-5 мм;
• наждак или болгарка, дрель, сварочный аппарат;
• гвозди;
• линейка, рулетка, циркуль, карандаш.

В торцах колоды по оси просверливаются дрелью углубления. Их диаметр должен быть немного меньше диаметра прута, который используется в качестве оси ворота. Прут размечается и разрезается. Та часть прута, на которой будет находиться ручка для вращения ворота, должна быть, соответственно, длиннее.

Рисунок 4. Ворот для колодца своими руками.

Из листового металла вырезаются 5 шайб (см. рис. 4), в их центрах проделываются отверстия диаметром, соответствующим диаметру прута. По краям шайб на расстояниях 1 см от их краев проделываются отверстия небольшого диаметра под гвозди, которыми они будут прибиваться к торцам колоды и стойкам.

По краям на ворот желательно поместить обечайки из металлических полос. Их следует сформировать, а затем сварить из того же листового металла. В крайнем случае края можно стянуть в несколько рядов толстой проволокой. Это поможет сохранить форму ворота и предотвратить возникновение трещин при забивании гвоздей.

В углубления, проделанные в торцах колоды, вставляются заготовленные пруты, на которые насаживаются металлические шайбы впритык к колоде. Шайбы привариваются с помощью сварочного аппарата к прутьям, а затем прибиваются гвоздями к торцам колоды. Еще две шайбы прибиваются с двух сторон от отверстия в боковой стойке, через которую будет проходить рукоятка, и одна — в противоположной стойке. При помощи крепкой скобы посередине колоды надежно закрепляется цепь — вороток готов.

Готовое устройство своими осями вставляется в отверстия в стойках, после чего более длинная часть металлического прута изгибается в двух местах под прямым углом — формируется ручка ворота. Остается полученную конструкцию установить на колодец таким образом, чтобы ворот находился над центром колодезной шахты. Стойки для надежности можно забетонировать.

Подъемный механизм для колодца своими руками готов и можно надеяться, что он будет служить вам долго и надежно.

Колодец уже на протяжении веков остается единственным или дополнительным источником чистой питьевой воды в частном доме. Современные технологии способствовали повальной механизации труда, а потому все больше и больше колодцев оснащаются энергозависимыми насосами. Наравне с этим люди стали чаще отказываться от классического метода подъема воды при помощи ворота. Недальновидное решение, так как даже самые надежные насосы могут выйти из строя, электричество может отключиться и подача воды в дом прекратится. Для это колодец должен быть в обязательном порядке оснащен дублирующим устройством с ручным приводом.

Ворот для колодца необходим для бесперебойной подачи воды

Как сделать вороток для колодца своими руками ↑

Конструкция ворота максимально проста: цилиндрическое бревно на оси, один конец которой служит ручкой, и цепь с ведром. В собранном виде все это крепится к стойкам наружной части колодца.

Материалы и инструменты для работы ↑

Для изготовления ворота понадобятся:

• Деревянная заготовка цилиндрической формы. Обычно это простое бревно.
• Два деревянных бруска или небольших бревна – все зависит от желаемого оформления колодца. Понадобятся для изготовления стоек ворота.
• Лист металла (лучше выбирать «нержавейку») толщиной не менее 3 мм и размером около 50х50 мм.
• Бытовой сварочный аппарат.
• Ручная или электродрель с комплектом сверл по дереву и металлу.
• Металлический прут для оси и ручки ворота.
• Болгарка для его разрезания на части нужного размера.
• Крепежные элементы – гвозди.
• Трос с цепью на конце или цепь.
• Карандаш, линейка, рулетка.
• Металлическая скоба.

На первый взгляд список выглядит пугающе, но на деле все гораздо проще.

Подготовка деталей ворота ↑

Это основной этап работ. Нужно самостоятельно сделать некоторые элементы конструкции и привести в должное состояние уже имеющиеся.

1. Бревно (деревянная колода)

Во-первых, необходимо определиться с длиной будущего ворота. Она должна быть на несколько сантиметров меньше расстояния между стойками. Достаточно 4-8 см с каждой стороны. При этом стойки могут быть уже установлены или на этом этапе временно зафиксированы для измерительных работ.

Во-вторых, бревно нужно отшлифовать и обработать защитной пропиткой. Для первой задачи пригодится рубанок, наждачная бумага, а для второй – специальные антисептические составы, предотвращающие гниение древесины.

Затем с помощью дрели по центру торцевых частей нужно просверлить отверстия. Рекомендуемая глубина – 12-15 см, а диаметр – чуть больше, чем диаметр прута для оси.

1. Ось и ручка

Изготавливаются из металлического прута, который с помощью болгарки разрезается на части нужной длины. Она зависит от глубины отверстия в бревне, расстояния между ним и стойками, способа крепления ворота (на втулку с подшипником, сквозное). Одна часть прута должна быть длиннее, так как при сгибании под углом в 90˚ послужит ручкой подъемного механизма.

1. Торцевые диски и обручи

Из листа металла необходимо вырезать следующие заготовки: два круга равных диаметру торцевых частей деревянной колоды, полосы шириной 5-7 см. Круги послужат торцевыми дисками, укрепляющими конструкцию, а полосы – хомутами, которые не дадут бревну растрескаться и деформироваться.

По центру дисков делается отверстие для осевого прута, а на расстоянии 1,5-2 см от края выполняются отверстия для гвоздей или намечаются места вкручивания саморезов.

Сборка ворота ↑

Сборка колодезного ворота – процесс поэтапный и, в принципе, несложный. Необходимы минимальные навыки работы с инструментами и сварочным аппаратом. Желательно наличие помощника. Также заранее нужно смонтировать стойки, сделав в них отверстия для установки ворота или закрепить втулку с подшипником.

1. В торцевые отверстия деревянной колоды вставляются осевые пруты. Прямые! Изгибать один из них для создания ручки вы будете позже.
2. На них вплотную к древесине надеваются металлические диски.
3. С помощью сварочного аппарата диск приваривается к пруту, но только с той стороны, где он короче! Можно приварить детали с обеих сторон, но тогда с одной стороны ось ворота вставится в отверстие стойки, а с другой – должна будет лечь в заранее сделанную выемку. Это традиционный вариант монтажа подъемной конструкции.
4. На колоду насаживаются обручи из металлических полос.

1. Прибивание или прикручивание торцевых дисков к колоде.
2. Присоединение цепи или троса по центру ворота. Делается это с помощью металлической скобы.
3. Монтаж конструкции на стойки. Если крепление планируется сквозное с обеих сторон, то в стойках делаются отверстия соответствующего диаметра. В одно из них вставляется короткий прут с надетым на него бревном. Затем через второе отверстие вставляется длинный прут и приваривается к диску. Схема аналогична и для втулки с подшипником.
4. Один из концов оси изгибается под ручку.
5. На цепь навешивается ведро.

При желании можно продолжить работу и, не ограничиваясь одними стойками, сделать домик для колодца.

Как сделать рукоятку

Самым распространенным способом сделать рукоятку для вращения оси ворота своими руками, является двукратный изгиб трубы или прута под углом 90 0 в виде буквы «Г», чем длиннее средняя часть которой, тем меньшее усилие потребуется для подъема ведра из недр колодца и сделать это сможет даже ребенок. Однако не следует забывать о том, что горизонтальная часть рукоятки должна быть достижима для того, кто будет пользоваться колодцем и если это ребенок, то её положение в верхней точке не должно быть выше человеческого роста. Чтобы не ошибиться с размерами рычага, следует выполнить чертеж колодца, на котором будут указана фактическая высота оголовка относительно отмостки и положение оси вращения ворота.

Альтернативными решениями, которые можно сделать из подручных материалов своими руками, являются:

• установка корабельного штурвала или маховика запорной арматуры на торец полуоси ворота, посредством шпоночного соединения;
• выбуривание в теле ворота четырех отверстий с шагом в 90 0 для того, чтобы вставить в них с натягом соответствующее число рычагов и использовать их для придания цилиндру вращения.

Как самостоятельно изготовить подъемный механизм

Чтобы сделать данную конструкцию, не нужно профессиональное оборудование и навыки токаря либо плотника. Минимальный набор приспособлений и желание сделать вороток для колодца своими руками – вот и все, что нужно для достижения отличного результата.

Рассмотрим несколько самых распространенных типов конструкции, которые наиболее популярны в силу своей простоты и надежности.

Классический тип конструкции

Рассмотрим, как сделать ворот так, как делали его и сто лет назад. Этот способ проверен несколькими поколениями и, несмотря на свою простоту, крайне надежен и долговечен.

Колодезный ворот этого типа не потребует значительных затрат времени и сил

Вначале стоит запастись нужными материалами:

• Кусок бревна или оцилиндрованного бруса длиной около 120 см и толщиной 20-25 см.
• Деревянный брус для колодца размером примерно 200*200 мм. Он будет использоваться для стоек, на которых будет закреплен ворот.
• Лист металла толщиной от 2-х до 3-х мм.
• Металлический круг диаметром 20-25 мм.

Также лучше запастись определенными инструментами:

• Дрель с набором сверл по металлу и дереву.
• Болгарка с отрезными и шлифовальными кругами.
• Сварочный аппарат также не будет лишним, но, в крайнем случае, можно обойтись и без него.
• Различный измерительный инструмент: рулетка, угольник, строительный карандаш.

Работы производятся в следующем порядке:

• Вначале подготавливается колода – подбирается ровный кусок. С него необходимо снять кору и, при необходимости, подровнять с помощью рубанка. После этого древесину лучше всего обработать специальным защитным составом, который защитит элемент от воздействия сырости и вредителей.
• Далее в торцах отмечается центр колоды, в котором просверливается отверстие диаметром немного меньше, чем подготовленный металлический круг – чтобы его можно было забить в дерево с усилием.

Очень важно, чтобы отверстия в торцах располагались строго по центру

Далее подготавливаются штыри – длина левого должна составлять около 20 см, а правого – 1 метр. Его необходимо изогнуть, чтобы получилась ручка.

Готовые элементы из металла

• Для обеспечения надежности в торцах колоды необходимо установить шайбы или даже закрыть весь торец куском металла, в котором проделано отверстие, по диаметру совпадающее с размером штырей. По краям лучше надеть два металлических кольца, предохраняющих дерево от растрескивания.
• Очередь за стойками, раньше в них штыри вставлялись достаточно просто – в левой стойке просверливалось отверстие, а в правой выбиралась выемка, и туда просто вставлялась конструкция, как показано на фото.

Вот так выглядит классический вариант конструкции

Усовершенствованные конструкции

В современных условиях можно сделать усовершенствованные варианты ворота, которые мы и рассмотрим ниже.

При первом варианте для ручек и опорных шайб используется капролон – современный высокопрочный материал. Подготовительные мероприятия не отличаются от вышеописанных.

Главное отличие – в креплении колоды к стойкам:

• Подготавливаются шайбы из капролона, внутренний диаметр которых равен диаметру штыря.
• В стойках просверливаются отверстия равные наружному диаметру подготовленных прокладок, после чего они вставляются в конструкцию.
• Далее конструкция собирается, а благодаря капролону движущиеся части двигаются очень легко.

Из капролона делаются не только вставки, но и ручка ворота для колодца

Еще один хороший вариант – использование в движущихся частях подшипников. Благодаря им достигается самый легкий ход механизма, и с подъемом воды справится даже хрупкая девушка.

На фото: втулка с подшипником сделает конструкцию еще надежнее

Вместо традиционной ручки можно использовать штурвал в стиле старинного корабля, а вместо простой колоды – конструкцию из нескольких брусков, собранных в виде ворота. На самом деле, вариантов большое количество, и вы может придумать свой, неповторимый вариант, наша статья рассказывает лишь основные детали того, как сделать вороток для колодца. (См. также статью Декоративный колодец своими руками.)

Такой необычный колодец может стать настоящим украшением на любом приусадебном участке

Четырехпальцевый ворот

Такой вариант также легко делается своими руками

Интересный тип конструкции, которую можно сделать самостоятельно. Все детали, в принципе, аналогичны, но ручка выполняется не в виде воротка, а в виде четырех круглых ручек, которыми и осуществляется подъем ведра. Кроме того, цена такого проекта несколько ниже, чем у классического.

Виды подъемных механизмов для колодца

Подшипниковые узлы.

Сейчас изредка возле старых источников питьевой воды шахтного типа можно встретить журавль. Это механизм, которым поднимают воду. Он состоит из длинного рычага, с одной стороны которого закреплено ведро. На другом конце установлен груз. Его вес подбирают так, чтобы прилагать как можно меньше усилий для подъема воды. Журавль — это габаритное сооружение, применяется, если вода находится неглубоко.

Намного более распространено подъемное устройство другого типа. Это ворот — цилиндр с ручкой, закрепленный на колодце. Вращая его, наматывают цепь, чтобы поднять ведро с водой. Конструктивно это простой вариант лебедки. Используется независимо от сезона и глубины водного зеркала. Может быть частью домика, установленного над источником.

Для скважин в редких случаях также применяют подобный подъемный механизм. Это возможно, если еще не установлен ручной или электрический насос, а большого диаметра. Понадобится особое ведро с клапаном. Его делают из отрезка трубы, снизу которой устанавливают клапан любого вида. При опускании он открывается, при подъеме удерживает воду.

Каким должен быть домик для колодца

Стоит отметить, что домики, которые изготавливаются на специализированных предприятиях, создаются для совершенно разных колодцев. Однако при строительстве конструкции своими руками можно рассчитать оптимальные размеры и подогнать их под параметры колодезных колец.

Для примера возьмем диаметр колец – 117 сантиметров. Закрепить несущие стойки можно немного нестандартным способом. Обычно профессионалы, которые занимаются установкой домиков над колодцами, не используют подобный метод крепления, так как это не очень удобно при продаже готовых конструкций. Если же быть более точным, то подобное крепление вызывает множество проблем при перевозке уже готового домика. Если же вы изготавливаете конструкцию своими руками, то особых проблем нестандартный метод крепления не вызовет.

Основание прямоугольного треугольника в этом случае составляет 58,5 сантиметра, а высота – 120 сантиметров. Остальные параметры можно легко просчитать. Но специалисты советуют измерить другую сторону прямо на месте. Перед тем как приступить к возведению подобной конструкции, следует решить, под каким углом будет установлена крыша. А для этого придется вспомнить курс тригонометрии.

Но можно пойти и другим путем. На листке бумаги следует сделать чертеж в виде треугольника со всеми углами. После этого его нужно приложить к доске и сделать соответствующие отметки в тех местах, где нужно сделать отпил.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Домик с двухскатной кровлей

Домик для колодца с двухскатной кровлей

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домики для колодцев

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крышиКолодезный домик с дверцейКолодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8х10 либо 10х10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

• скрепите досками первую пару опорных стоек, внизу и вверху;
• аналогичным способом соедините оставшуюся пару опорных стоек;
• установите подготовленные конструкции вокруг колодца;

• окончательно соедините элементы каркаса обвязками.

Крыша и обивка

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Колодезный домикКаркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкойЧтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Колодезный домикКолодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30х25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Каким должен быть качественный антисептик

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

Детали для ручного воротаВоротВоротВоротВариант обшивки домика профнастилом

Интересные идеи для изготовления колодезного ворота ↑

Народные умельцы предлагают не бояться отходить от стандартной схемы изготовления ворота и использовать все, что под руку попадется. Без фантазии тут не обойтись. Пригодятся умелые руки. Так, обычную колоду можно превратить в настоящее произведение искусства, выполнив по ней резьбу.

Декоративный ворот

Или использовать несколько бревен малого диаметра, собранных в цилиндрический барабан.

Для ворота можно использовать не только бревно

Еще больший простор для фантазии дает ручка подъемного механизма. Вместо изогнутого прута это могут быть обрезки водопроводных труб, заполненные песком, старый штурвал (или новый, сделанный собственноручно) и даже педаль от велосипеда! Конечно, в каждом конкретном случае необходимо предусмотреть их надежное крепление.

Ручка ворота из пластиковых труб

Колесо-штурвал вместо ручки

Сделать колодезный ворот не так уж и сложно. Для этого не понадобится много рук и дорогостоящих материалов. Бюджетный, практичный, удобный, простой в использовании – именно таким будет сделанный вами механизм подъема воды из колодца.
