Выбираем автоматику для насоса

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

Принцип действия.

На погружных насосах производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант – не приходится сооружать цепочку из приборов автоматического управления.

Защитные устройства для насоса

Главные причины поломок скважинных насосов:

• их эксплуатация при пониженном/повышенном напряжении в электросети;
• перегрузки мотора;
• их работа на холостом ходу, иными словами — без воды.

Методы обеспечения защиты

Стабилизаторы переменного напряжения.

1. Лучший метод сделать питание насоса качественным – использовать стабилизаторы переменного напряжения. Часто автоматика артскважин включает в себя реле, контролирующее напряжение. Оно выключает насос при перепадах напряжения и регулирует асимметрию и последовательность фаз на трехфазных моторах.

Применение токового реле.

От перегрузок электродвижки защищаются тепловыми (токовыми) реле. Они выключают агрегат, когда достигается заданная величина тока

Важно, чтоб разброс настроек такого реле совпадал с номиналом тока насоса.

От холостого хода насосы защищаются двумя методами. Напрямую – по объему воды в баке/башне, при помощи электродных или поплавковых датчиков

Опосредованно – по величине тока либо изменению фаз и напряжения тока электродвигателя, при помощи реле.

Минус косвенного типа защиты — ее вторичность. Управляющее реле реагирует лишь в том случае, когда подшипники и проточный блок уже остаются без воды, которая их охлаждает и смазывает.

Когда производительность насоса выше дебета скважины, такое происходит несколько раз в день. Это уменьшает срок службы погружного насоса. Поэтому желательно поставить электродное устройство для контроля объема. Оно дает возможность выключить насос до возникновения аварии.

Типы защитных приборов

Печатная плата.

Для защиты и управления насосом можно применять разные виды и комбинации устройств.

Они делятся на 3 категории:

• пускозащитные приборы, основой которых являются печатные платы QA-50B или QA-60C;
• релейные управляющие блоки;
• устройства на основе микропроцессоров.

Приборы на основе печатных плат – это конструктивно и функционально завершенные устройства.

1. Они требуют подсоединения наружного оборудования: собственно насоса, нередко через пускатель (магнитный), реле давления, датчики уровня и пр.
2. Они имеют широкий выбор регулируемых опций и параметров: токовая (тепловая) защита, компенсация перепадов напряжения, контроль холостого хода и нагрузок на мотор и т.д.
3. Следует учесть, что вследствие законченности устройства, поменять логику его работы не представляется возможным.
4. Кроме этого, нередко модели не имеют опции смены значений реагирования по некоторым параметрам. Если плата выходит из строя, то нужно менять ее всю. По стоимости это почти то же самое, что купить новое устройство.

Релейные управляющие устройства.

Релейная автоматика на скважину очень разнообразна. Это могут быть и самые простые устройства и шкафы, в которых расположены приборы, регулирующие работу нескольких насосов.

Достоинства такой разновидности устройств:

• относительная надежность и простота конструкции;
• быстрая и легкая модернизация для нестандартного использования;
• если какой-либо элемент прибора сломается, то меняется только он.

Приборы на основе микропроцессоров.

Приборы, регулирующие работу и защищающие насосы, которые имеют основой микропроцессорные контроллеры, являются наиболее современными и сложными.

Они дают возможность контролировать следующие параметры эксплуатации агрегата:

• величину сопротивления его изоляции;
• температуру электромотора;
• последовательность чередования и асимметрию фаз;
• компенсируют пониженное/повышенное напряжение в сети;
• защищают движок от перегрузок и холостого хода;
• дают возможность учитывать время работы устройства и количество потребляемой при этом энергии.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

• Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
• К устройству подсоединяются: — трос, — электропровод, — шланг.
• Насос плавно опускается на дно скважины.
• Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
• Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
• Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Как поднять воду на высоту без насоса: видео, описание

Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.

Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:

Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения.

1. Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
2. Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.

Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:

Насос без электричества, не замерзающий зимой

Невероятно но это работает. Насос качает воду без электричества

На заметку! При создании механического устройства подачи воды следует учитывать, что наиболее эффективным и доступным способом является поршневая система.

Порядок установки водонапорной системы

Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

• сам водоподъемный агрегат;
• специальный бак — гидроаккумулятор;
• реле давления, выбирают под емкость бака гидроаккумулятора;
• муфта «американка» для подключения реле давления к гидроаккумулятору;
• цанговая муфта, для перехода с размера на размер;
• латунные переходники;
• фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Сборка насосной группы — часть 1

Продолжение мастер-класса

Как правильно установить агрегат

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Кессон: назначение варианты устройства

Кессон — это водонепроницаемая камера, которая строится над скважиной. Она необходимо для защиты скважины от грунтовых вод, установки насосного оборудования, предохранения труб и оборудования от замерзания зимой.

Кессон может быть изготовлен из различных материалов. Наибольшей популярностью пользуются стальные и пластиковые кессоны. Как правило это готовые конструкции, которые устанавливаются над скважиной в заранее подготовленный котлован.

Рис.1.

Металлический кессон.

При желании кессон можно изготовить своими руками, например, из кирпича или бетонных колец. Для этого необходимо отрыть котлован вокруг пробуренной скважины, и в нем возвести постройку. Глубина котлована обычно составляет 2 метра. Размер камеры кессона может быть любой

Важно чтобы габариты кессона позволяли провести монтаж необходимого оборудования, а в последствии его обслуживание

Рис.2.

Кессон из кирпича.

При устройстве кессона важно обратить внимание на два момента: гидроизоляцию и теплоизоляцию. Гидроизоляция необходима. Чтобы кессон не был затоплен при повышении уровня грунтовых вод

При затоплении кессона высока вероятность вывода из строя электрической части оборудования

Чтобы кессон не был затоплен при повышении уровня грунтовых вод. При затоплении кессона высока вероятность вывода из строя электрической части оборудования.

Рис.3.

Насосная станция установленная в кессоне.

Теплоизоляция убережет оборудование и трубы от замерзания зимой. Роль теплоизолятора выполняет грунт, в который заглублен кессон. Однако часто этого бывает недостаточно, поэтому целесообразно утеплить не только люк кессона, но и его стенки.

Если скважина эксплуатируется только в теплое время года, кессон можно не строить. В этом случае насосное оборудование можно разметить в доме. Чтобы трубы не повредил мороз, перед закрытием сезона с них достаточно слить воду.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Колодезный насос с автоматикой: особенности функционирования, подключение

Существует ли различие между скважинными и колодезными насосами? Да, но точнее будет говорить, что для выкачки воды из колодца применяются насосы с определенными техническими характеристиками. Это моноблочные центробежные устройства, где двигатель, водозаборные элементы и патрубок находятся в одном корпусе.

Колодезный насос устанавливается на глубине не более 25 м. Он имеет довольно низкую производительность. Насос для колодца с автоматикой следует располагать так, чтобы он не дрейфовал по водяному пласту. Необходимо также исключить вибрации агрегата, так как они будут поднимать со дна всевозможные нежелательные частицы.

Следует отметить, что защита от попадания и налипания на лопатки колеса твердых частиц в колодезных насосах слабая. Поэтому при перекачивании загрязненной воды они быстро теряют номинальную производительность.

Колодезные насосы, то есть центробежные, отличаются от вибрационных и способом защиты от работы «насухую». Заключается она в следующем: при снижении интенсивности заходящего в насос водяного потока (при попадании воздуха) сила тока электродвигателя устройства тоже уменьшается. На сложившуюся ситуацию реагирует датчик, подавая сигнал об отключении агрегата.

Подключение погружного насоса для колодца выполняется по такой же схеме как и скважинного

Схема подключения погружного насоса для колодца практически такая же, как и скважинного. Отличие только в способе фиксирования: скважинный крепится к оголовку; для колодезного изготавливается металлическая рама, в ней проделывается отверстие, в которое и вставляется трос.

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

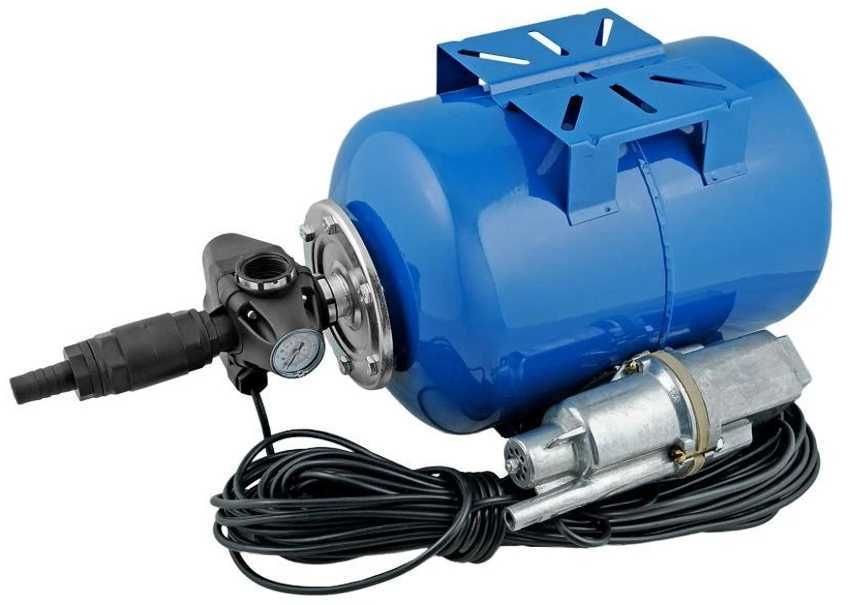

Для долговечной эксплуатации насосов «Малыш» крайне необходим гидроаккумулятор.

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

• производительность насоса – 430 л/мин. (без подъема);
• подъем на высоту до 40 м;
• мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Обратите внимание!  Не стоит применять насос «Малыш» для выкачивания сильнозагрязненной воды. В такой ситуации быстрый выход электродвигателя из строя неизбежен.. Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели

Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш»

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыш» подходят стандартные модели автоматики.

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

Отлично зарекомендовала себя и автоматика «Джилекс»

• имели пропускную способность до 100 л/мин.;
• работали от напряжения в сети не выше 230 Вт;
• сила тока составляла 6-8 А;
• перекачиваемая вода не превышала температуру 75 °С;
• труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети

Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

Автоматика «Джилекс» устанавливается только вертикально

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
