Как обустроить на участке абиссинский колодец своими руками?

Проведение работ без использования специального оборудования

Если бурение абиссинского колодца своими руками будет производиться, то нерентабельно приобретать дорогостоящее специальное оборудование. Приглашать специалистов тоже достаточно дорого. При этом можно использовать исключительно тот инструмент, который есть в наличии. Для этого следует использовать кувалду, дрель, молоток, болгарку, газовые ключи. Для того чтобы произвести забивание трубы, понадобятся блины, позаимствованные от штанги, их вес должен быть равен пределу в 20-40 килограммов. Понадобится сварочный аппарат, а также садовый бур. Диаметр последнего должен быть равен 15 см. Следует запастись трубами, длина которых равна пределу в 3-10 метров. Их диаметр должен быть равен 0,5 дюйма. Понадобятся и метровые трубы, диаметр которых равен 3/4 дюйма. Трубу, диаметр которой равен 1 дюйму, предстоит использовать для скважины. Ее необходимо нарезать отдельными кусками, длина которых равна 1,5 метра. Данные заготовки нужно снабдить резьбой с каждой стороны.

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

В конструкции абиссинского колодца выделяют две основных составляющих:

• Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.
• Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.

Виды конструкций для водоснабжения

Человек потребляет достаточно большое количество воды. Она требуется для питья, стирки, мойки посуды, уборки, полива, умывания, принятия душа и других целей. Хорошо, если в загородном доме поблизости имеются коммуникации, к которым можно подсоединить дом.

Однако часто такой возможности нет, и здесь на помощь приходят несколько вариантов водообеспечения:

1. Обычная забивная скважина.
2. Шахтный колодец.
3. Абиссинская скважина.

Попробуем разобраться в преимуществах и недостатках каждого типа.

Забивная скважина

Вода, набранная этим способом, имеет высокое качество. Дом можно полностью обеспечить водой даже при высоком потреблении. Однако при использовании такого варианта существуют серьёзные минусы: высокая стоимость, необходимость обеспечить регулярное техническое обслуживание. Без электричества работа насоса невозможна.

Шахтный колодец

Стоимость его создания и обслуживания существенно ниже, чем для скважины. Большой диаметр шахты облегчает уход за колодцем. Он может работать без использования электричества.

Однако качество воды снижается при сильных осадках и весной при таянии снега. Объём запасов воды может истощиться при интенсивном потреблении.

Далее разберемся, какими достоинствами обладает абиссинская скважина, что это за конструкция и как ее установить.

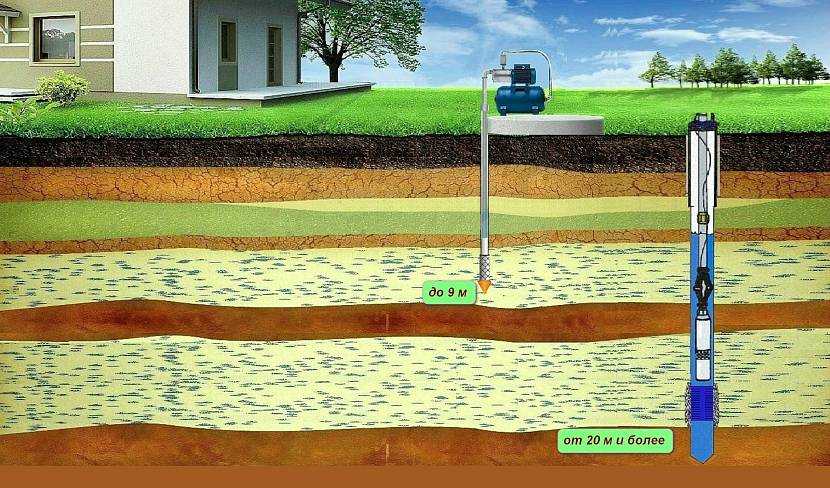

Глубина залегания забивной и абиссинской скважиныИсточник obustroeno.com

Абиссинская скважина

Абиссинский колодец — это скважина «игла». Такое название она получила из-за особой конструкции в виде трубы с наконечником.

Этот вариант был изобретён во время войны между Британией и Эфиопией в 1867-1868 годах. Заслуга его создания принадлежит инженеру Нортону. Такой колодец предназначался для снабжения водой британских войск во время передвижения в условиях пустыни. Конструкцию можно было легко поставить или перенести на новое место при необходимости.

Процесс монтажа скважины «иглы»Источник unipump.ru

Плюсы и минусы абиссинской скважины:

• При установке такого варианта нет необходимости использовать сложное оборудование. Для монтажа не требуется большого пространства. Рытьё такого колодца не требует значительных затрат.
• Недостатком является ограничение по глубине залегания водоносного слоя. Этот колодец не может подавать воду с большой глубины. Для того, чтобы проложить скважину, необходимо, чтобы земля в месте установки была относительно мягкой.

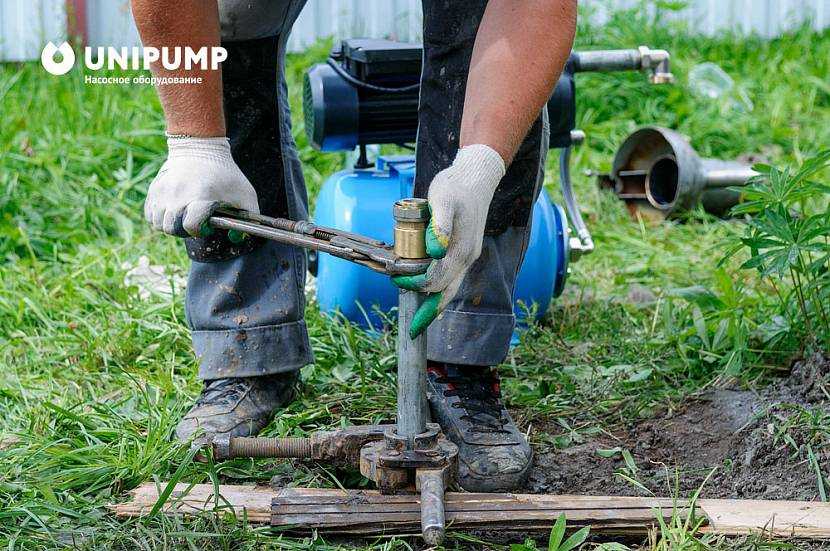

Бурение абиссинской скважины на садовом участкеИсточник unipump.ru

Поскольку в большинстве случаев водоносный слой располагается достаточно близко к поверхности, абиссинский колодец способен в достаточной степени обеспечить водоснабжение дачи или частного дома. При интенсивном использовании воды можно поставить на участке ещё один.

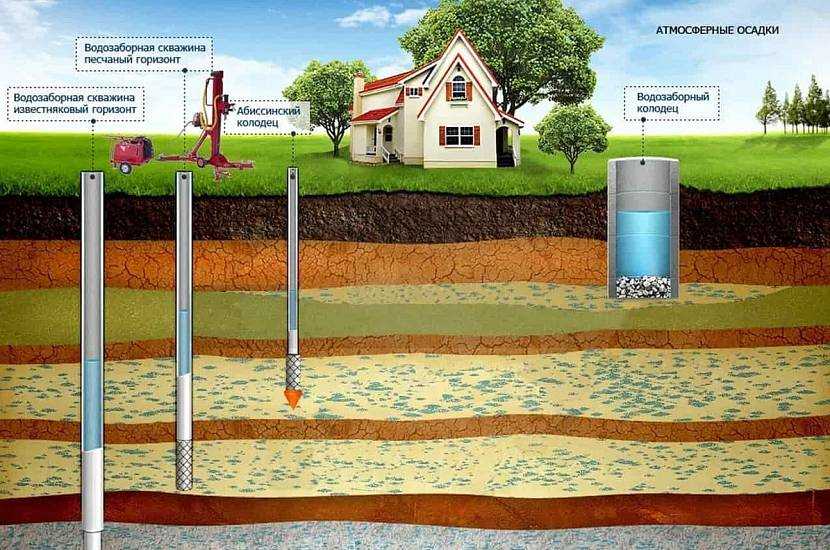

Сравнение скважин на водуИсточник yandex.net

«Обустройство устройства»

Конструкция, придуманная очень давно, с того времени изменилась не очень сильно. Может быть, потому, что на некоторое время абиссинские колодцы были забыты. Есть 2 способа достичь цели — забивной метод и бурение. Нет, их больше, но эти самые популярные.

Без бабы никак не обойтись

Это достаточно простое устройство состоит из двух главных частей.

1. Буровой снаряд. Это острый конус-наконечник, разрезающий грунт, и ствол — труба, которую во время работ наращивают по мере ее углубления в почву.
2. Копер — часть, включающая металлическую треногу и увесистый (бетонный) снаряд. Вершину первого элемента оборудуют двумя блоками, через которые протягивают крепкие веревки (тросы). К ним привязывают груз, который называют «строительной бабой».

Натягивая веревки, снаряд-тяжеловес поднимают к самому верху треноги. Потом их отпускают, в результате баба падает на подбабок — подобие наковальни, которое надежно зафиксировано на отрезке трубы. Это хомут, состоящий из 2 частей. Площадь поверхности его больше, чем у дна снаряда.

В результате таких действий ствол постепенно уходит в почву. Когда в грунт погружается один отрезок трубы, подбабок снимают, к стволу прикручивают новый, затем на нем снова фиксируют хомут. Такие работы ведут до достижения наращиваемой трубой водоносного слоя. Его не только вскрывают, но и углубляются в пласт ка минимум на метр. Специалисты рекомендуют пересекать его на 2/3, однако буровику-любителю вряд ли известны точные размеры водоносного горизонта.

Для периодической проверки на появление в стволе воды используют довольно простое народное изобретение — крупную гайку, зафиксированную на шнуре горизонтально. При соприкосновении ее с водой любой строитель обязательно услышит довольно громкий шлепок. Еще один вариант теста — подливание в ствол воды. Если она вдруг резко исчезла, то цель достигнута

Так же важно определить, когда надо прекратить бурение. Это делают по скорости проходки. Когда достигают водоносного слоя, она возрастает

И снова падает, когда копье вонзается в глину

Когда достигают водоносного слоя, она возрастает. И снова падает, когда копье вонзается в глину.

Плюс метода — достаточно быстрое проведение работ и получение желанного абиссинского колодца. Минус тоже есть, это повышенная нагрузка на резьбовые соединения. При их повреждении потеря герметичности неминуема, поэтому вода станет непригодной для домашних нужд.

Щадящий метод бурения

Этот вид работы более тяжел, поэтому лучше пользоваться компактными буровыми установками, однако есть самодельная конструкция, значительно облегчающая труд. Она состоит из:

• треноги с воротом;
• блока, укрепленного наверху.

Буровой снаряд достают из грунта с помощью блока, троса и лебедки. В этом случае трубопроводу не угрожает потеря целостности. Абиссинскую скважину проделывают, используя специальный бур — шнек — стальную трубу с лопастями, приваренными по спирали. Вращая, снаряд углубляют в грунт. После того как он уходит на всю глубину, его вынимают, грунт между лопастями удаляют, а операцию продолжают. Трубы могут иметь резьбовое соединение, либо скрепляться шпильками.

Так как при последнем способе трудозатраты значительно больше, да и времени процесс отнимет много, большинство предпочитает первый метод. Самостоятельно изготовленные конструкции советуют использовать только в том случае, если есть стопроцентная уверенность в близости воды.

Видео: как сделать абиссинский колодец своими руками

При наличии на вашем приусадебном участке линий электропитания, можно облегчить себе работу по подъему воды для абиссинского колодца.

Поскольку глубина такого источника водоснабжения довольно невелика, то подъем из него воды производится поверхностным насосом, входной патрубок которого опускается в трубу до уровня заполнения ее водой. На окончании входного шланга такого насоса необходимо установить дополнительную фильтрующую сетку.

Также подъем воды из колодца абиссинского типа можно осуществлять при помощи погружного насосного устройства. Однако такой способ обойдётся дороже, чем использование поверхностного устройства. Причина – высокая стоимость погружных насосов с небольшим диаметром корпуса. Это достаточно узкоспециализированное оборудование, предназначенное для откачки воды из глубоких скважин на известняк или из артезианских скважин.

Обустройство круглогодичной работы абиссинского колодца

Если вы проживаете в загородном доме или на даче постоянно, в том числе и в холодное время года, то имеет смысл задуматься над круглогодичной работой колодца абиссинского типа.

Основной проблемой эксплуатации насосов и скважин в зимний период является низкая температура на поверхности земли. Она может вывести из строя как трубопроводы водоснабжения, так и насосное оборудование.

Для предотвращения замерзания трубопровод, подающий воду от колодца до обогреваемых помещений, а также качающий воду насос необходимо размещать либо в строениях с постоянной плюсовой температурой, либо в специальной ёмкости — кессоне.

Может представлять собой как заглубленное ниже уровня промерзания почвы капитальное сооружение, так и готовую конструкцию из железа или пластика, обычно в виде бочонка, также заглубленную в землю. Нижний край кессона необходимо расположить ниже линии промерзания почвы, на таком же уровне следует разместить и трубопровод водоснабжения вашего дома. Кессон может иметь дополнительный уплотнительный слой, изготовленный из материалов, невосприимчивых к воздействию грунта. Трубопровод водоснабжения может иметь как пассивный утепляющий слой, так и активную систему отопления, например, на основе греющего кабеля.

Как видите, самостоятельная постройка колодца абиссинского типа и сопутствующей инфраструктуры вполне под силу даже людям с минимальными технологическими навыками. При небольших стартовых затратах, абиссинский колодец вполне может стать источником постоянного автономного водоснабжения для бытовых нужд вашего дома, а при проведении дополнительной источником питьевой воды.

Чтобы более подробно ознакомиться с процедурой самостоятельного строительства абиссинского колодца, вы можете посмотреть обучающее видео.

Видео — Абиссинский колодец своими руками – технология

Время чтения ≈ 4 минут

Не всегда есть возможность обеспечить загородный дом центральным водоснабжением. Есть несколько других возможностей наладить подачу воды, подходящей для питья и хозяйственных нужд. Одна из них — это бурение абиссинской скважины, а как ее обустроить, можно узнать из данной статьи.

Возможность повторного использования

Абиссинский колодец своими руками, отзывы о котором достаточно часто только положительные, при необходимости может быть демонтирован, а после установлен в другом месте. Подобные колодцы имеют не столь внушительную глубину, как обычные скважины, устанавливаемые на песок. Это указывает на то, что существует вероятность попадания растворенного железа, однако она достаточно мала. Если использовать дорогой фильтр, то такая вероятность и вовсе будет отсутствовать. Подобный колодец поднимает жидкость из слоя, который полноводен, это тоже можно считать важным положительным аспектом.

Достоинства и недостатки абиссинских колодцев (скважин)

Достоинства

Низкая цена

Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.

Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.

Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).

При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.

Простота и скорость создания

Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.

Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.

Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да — это довольно опасная работа.

Чистая вода

Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.

К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.

В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.

Срок службы

Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.

Никаких разрешений

Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.

В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.

Недостатки абиссинских колодцев

Высокие требования к водоносному горизонту

Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.

Ограничение по глубине

Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.

Заиливание

Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.

Установка насоса в скважину

Немаловажным моментом во время проведения работ по водоснабжению загородного дома является грамотный монтаж насоса в скважину. Если техника установлена правильно, это является гарантией его долгой и бесперебойной работы.

Несмотря на то, что в установке насоса в скважину нет ничего сложного, здесь тоже есть свои нюансы, которые следует учитывать еще до начала проведения работ.

Важные критерии при подборе оборудования водоснабжения

Если оборудование водоподачи было подобрано неверно, монтаж скважинного насоса может стать довольно непростой задачей. К параметрам, которые необходимо учитывать, выбирая насосное оборудование, относятся следующие:

• Динамический и статический уровень водяной артезианской скважины. Найти эту информацию можно в паспорте установки. Если таких данных у вас нет, например, в связи с потерей документов, не стоит впадать в панику – эта информация восстанавливается опытным путем;
• Для расчета необходимого объема воды, которое должно обеспечиваться установленным оборудованием, сосчитайте количество точек водопотребления. К ним относится раковина, ванна, душ, санузел, стиральная и посудомоечная машина и т.д.;
• Расстояние между домом и водяным стволом.

Чем опасен неквалифицированный монтаж насоса в скважину

Если во время монтажа скважинного оборудования были допущены ошибки или использовались некачественные материалы, это может стать причиной целого ряда негативных последствий. Нередки случаи, когда работы, выполненные непрофессионалами, приводят к обрывам водоподъемных изделий, невозможности проведения демонтажа при необходимости замены, а также преждевременным поломкам насосов.

Первые два варианта развития событий, когда старое оборудование невозможно достать из скважины, ставят под угрозу возможность ее последующего использования. Из-за этого все работы приходится делать заново: бурят другую скважину, устанавливают новый кессон, поскольку использование старого является нецелесообразным, и монтируют новое оборудование.

Сравнительная характеристика изделий из пластика

В случае принятия решения по использованию при возведению колодца или скважины пластиковых труб, следует учитывать наличие у разных полимеров специфических свойств.

А именно:

• ПНД трубы обладают плотностью 0,94/0,96, а трубы из НПВХ – 1,4 г/см3.
• Трубы ПНД обладают показателем допустимого расчетного напряжения на уровне 50/63 Мпа. НПВХ трубы обладают в 2 раза большим аналогичным показателем 100/125 Мпа.
• Модуль упругости. У ПНД это 900. У НПВХ – 3000.
• Что касается предела текучести материала на растяжения, то для ПНД это 20/30 Мпа, для НПВХ – 50/56.

Перечень технологических преимуществ трубы НПВХ:

1. Благодаря более высокому пределу текучести на этих трубах более удобно применять резьбовые соединения. Пластиковая труба большого диаметра для колодца данного типа на глубине 30 м будет обладать семикратным запасом прочности. При этом на изделие можно оказывать нагрузки до 5-ти тонн.
2. Для НПВХ продукции характерны более высокие гидравлические показатели: данные параметры у нее почти такие-же, как у металлических труб.

При помощи ПНД труб рекомендуется обустраивать скважины не глубже, чем три метра. Колодцы же лучше оснащать изделиями из НПВХ

Совершая покупку подходящей трубы, важно обращать внимание не только на ее параметры, но и на то, из какого именно пластика она сделана (благо, такая информация имеется в сопроводительной документации). Иногда бывает так, что под видом НПВХ изделий пытаются продать трубы из ПНД

Во сколько обойдется?

Скважину-иглу можно заказать под ключ. Так, монтаж двенадцатиметровой скважины из оцинкованной стали с установкой купленного вами насоса обойдется примерно в 23 -25 тысячи рублей.

Более дешевый вариант – забить самостоятельно готовые элементы конструкции. Комплект для десятиметровой скважины из оцинкованной стали стоит примерно 5,5 тысяч рублей. Нужно прибавить к этому стоимость насоса. Минимальная цена электрического водоподъемного оборудования – 2500 рублей.

Меньше всего будет стоить абиссинский колодец, который изготовлен полностью самостоятельно. Тут основные траты связаны с покупкой насоса и труб: 1 метр дюймовой трубы из оцинкованной стали стоит примерно 110 рублей. Общая стоимость самостоятельно устроенной скважины вряд ли превысит 7 тысяч рублей.

В любом случае при правильном монтаже скважина игла станет отличным источником воды, который прослужит длительное время.

Сам себе гидрогеолог: оценка грунта

Насколько бы прост не был процесс забивки скважины иглы, тщательная подготовка к работам все же необходима. Недостаточно запастись штангами и стартовым звеном с фильтром, взять в аренду или изготовить собственный копер. Нужны сведения о геологической и гидрогеологической обстановке в районе устройства абиссинского колодца.

Где и как их добыть? Информацию об уровне грунтовой воды в прямом смысле почерпнем в соседском колодце или в скважине.

Измерим самостоятельно хлопушкой или расспросим владельца источника о том, с какой глубины он качает воду. Заодно узнаем, какой грунт поднимали с забоя, когда бурили или копали выработку.

Копер и ствол для скважины иглы не выпускает промышленность, установку со всеми приспособлениями можно купить в готовом виде или заказать изготовление

В равнинных местностях пласты пород залегают почти горизонтально с незначительным изгибом или небольшим наклоном. Зеркало грунтовой воды находится приблизительно на одной абсолютной отметке. Разница в глубине существующего и планируемого колодца может выразиться лишь за счет перепадов рельефа.

Не забываем, что абиссинской скважиной вскрывается верховодка или следующий за ней водоносный пласт, перекрытый глиной или суглинком, но не скальным водоупором. Т.е. уровень воды в выработке однозначно будет нестабильным – зависящим от объема атмосферных осадков.

В период снеготаяния и в дождливую пору зеркало грунтовой воды будет выше, чем в сухой погодный сезон. У хозяина существующей водозаборной точки следует выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы засушливым летом абиссинская скважина не оказалась пустой.

Если стенки выработки сложены устойчивыми, неосыпающимися грунтами, скважину частично можно пройти с помощью ручной буровой установки со шнековым снарядом

Вопрос о разрабатываемых породах вовсе не праздный. К примеру, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Нередко из-за невозможности раздробить и извлечь громадный камень буровики смещают водозаборную скважину. Аналогичным образом стоит поступить, если в регионе сооружения абиссинского колодца есть подобные грунты.

Бессмысленно производить забивку при высоком залегании массивов скальных и полускальных пород. Если на соседском участке получают подземную воду, распространенную в трещиноватых доломитах, песчаниках, известняках, то с идеей устройства скважины-иглы придется беспощадно расстаться.

Подробная информация по проведению геологических изысканий изложена в статье – Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил сделать абиссинский колодец с приямком, необходимы сведения о структуре и состоянии слоев грунта, залегающих на глубину шурфа. Если разрез сложен супесями, суглинками либо их чередующимися слоями, стенки приямка укреплять необязательно.

Рыхлые, неустойчивые стенки приямка следует укрепить, чтобы устье скважины иглы и насосное оборудование не засыпало несвязными грунтами

Если шурф капать в песках, стенки следует укрепить дощатыми щитами или бетоном. Песчаные борта неустойчивы, могут обрушиться и засыпать водозаборную точку вместе с насосным оборудованием.

Расспросы о верхних слоях грунта нужны еще и тем, кто планирует верхнюю часть выработки пройти шнеком. Шнековое бурение ощутимо ускорит процесс, но может не принести запланированного результата. Для работы используют нехитрое приспособление – покупной или самодельный бур.

При обваливающихся песчаных стенках потребуется установка обсадной трубы, благодаря которой сократятся экономические приоритеты абиссинского колодца.

Подготовка необходимых материалов

Конструкция абиссинской скважины крайне проста и состоит из комплекта металлических труб длиной 1-2 м, соединенных между собой с помощью муфт, трубы-фильтра в нижней части для забора воды и насоса на поверхности грунта.

Устройство абиссинской скважины

Шаг 1. Трубы предпочтительны оцинкованные или из нержавеющей стали для защиты от коррозии, диаметр труб – 1-1½ дюйма (примерно 2,5-3,8 см). Медные трубы не подходят из-за мягкости металла, к тому же медь способна отдавать свободные ионы воде, отравляя ее. На трубах, кроме самой нижней, с обеих сторон нарезают внешнюю резьбу.

Комплект труб

Шаг 2. В нижней трубе, представляющей собой водозаборник с фильтром, выполняют перфорацию. Длина перфорированной части – 700-1000 мм. Диаметр отверстий — 8-10 мм, межцентровое расстояние между отверстиями – 50 мм. Отверстия располагают в шахматном порядке. Поверх перфорированной части выполняют намотку из нержавеющей проволоки согласно схеме.

Фильтр для абиссинской скважины из проволоки

Вместо проволоки можно использовать мелкоячеистую сетку гарпунного или полотняного плетения из нержавеющей стали. Сетку туго оборачивают вокруг перфорированной части трубы и припаивают по всем стыкам.

Фильтр на трубе

На верхнем конце трубы нарезают резьбу для соединения с муфтой.

Шаг 3. На нижний конец трубы приваривают копьевидный наконечник из закаленной стали, облегчающий забивание скважины. Диаметр наконечника в месте соединения с трубой должен быть на 15-20 мм больше, чем диаметр трубы — это облегчает прохождение через грунт при забивании.

Приваренный наконечник

Шаг 4. Количество труб в комплекте зависит от предполагаемой глубины скважины. Их соединяют с помощью резьбовой муфты, на резьбу для прочности наматывают лен или фторопластовую нить. Муфты предпочтительнее брать толстостенные, с толщиной стенок 5 мм – такие изделия прочнее.

Муфты для соединения труб

Шаг 5. Для забивания труб в землю изготавливают твердосплавный забивной наконечник. Наконечник имеет внутреннюю резьбу и накручивается на очередную секцию трубы.

Забивной наконечник

Шаг 6. Забивают трубы с помощью кувалды или бабки. Бабка представляет собой стальной цилиндр, в котором высверлено отверстие чуть больше диаметра используемой трубы. Ударная поверхность внутри цилиндра соответствует конусовидной форме ударного наконечника для того, чтобы центрировать удар. Снизу на бабку крепится съемное кольцо по диаметру трубы, чтобы при забивании избежать перекосов. Бабка с обеих сторон оснащена рукоятками для подъема.

Бабка

Шаг 7. Иногда бабку делают со сквозным отверстием, в этом случае вместо ударного наконечника используют подбабок, который крепят на трубу на удобной высоте. Удар в этом случае приходится не по концу трубы, что уменьшает шансы погнуть ее при прохождении плотных слоев грунта.

Чертежи приспособлений для забивания абиссинской скважины

Для облегчения подъема бабки изготавливают хомут с блоками. В этом случае бабку поднимают вдвоем с двух сторон через блоки, опускается она под собственной тяжестью.

Забивание абиссинской скважины бабкой с подбабком

Шаг 8. Для первичной прокачки скважины и очистки ее от песка рекомендуется использовать ручной насос. Если в дальнейшем вы планируете установить насосную станцию, ручной насос можно не покупать, а взять в аренду.

Ручной насос

Шаг 9. При размещении насосного оборудования в кессоне, после установки скважины необходимо выкопать котлован под его (кессона) установку. Глубина не утепленного кессона должна быть больше уровня промерзания грунта.

Кессон для скважины

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.
