Элементы системы вентиляции: основные детали и узлы

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

• форма воздуховодов;
• используемый для их изготовления материал;
• размер сечения устройства.

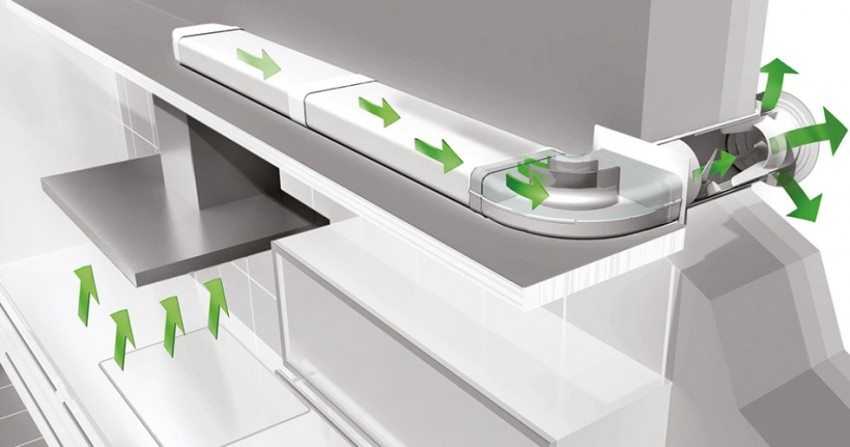

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
Круглые – имеют большой диапазон размеров, занимают небольшие площади.

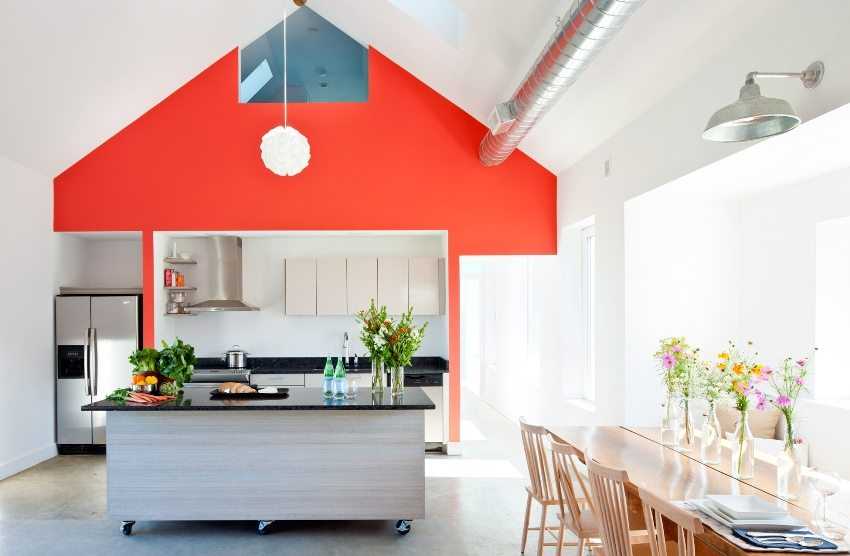

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

Монтаж системы вентиляции

При установке систем вентиляции учитывается: площадь помещения, количество людей, толщина стен и перегородок, теплоизбытки (теплый пол, компьютер, радиаторы), наличие стеклопакетов, солнечная сторона.

Монтаж вентиляционной системы лучше выполнять на этапе строительства. Входные проемы пробиваются под потолками, канал прокладывается к 0,5 м до конька крыши. Оптимальная ширина канала 2,5 кирпича.

Сечения воздуховодов в вентиляции помещений рассчитываются согласно действующих СНиПов. Средние размеры сечения воздуховодов жилых помещений для квартир, домов на 1 кв.м. – 5,4 кв.м. сечения, подсобных помещений – 18 кв.м.

Контроллеры вентиляции устанавливаются для принудительной вентиляции в помещениях чердаков или в подвалах. Также контроллеры системы вентиляции могут подключаться к диспетчеризации, системе «умный дом».

Решетки монтируются наружно или внутри помещения. Диффузоры с разнонаправленными лопастями ячеек, соплом и вентиляторы устанавливаются в санузлах, кухнях, в дымоудаляющих системах.

Вентиляция выводится с помощью решеток на гипсокартонный или кассетный потолок, стены; на пол в виде нащельников.

Монтаж вентиляции видео:

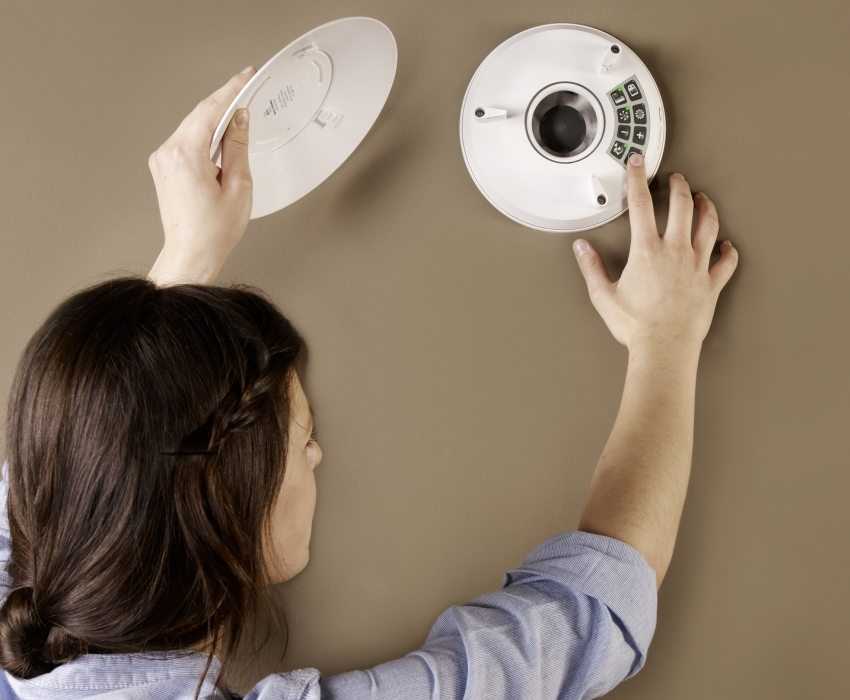

Приточно-вытяжная вентиляция при самостоятельной установке

Если нет возможности воспользоваться услугами специалистов, то можно произвести установку несложной вытяжки самостоятельно.

Правила установки:

1. Нижняя часть квартиры отвечает за приток воздуха;
2. Воздушные массы должны распространяться по трубам, находящимся на уровне потолка;
3. Приток воздуха должен располагаться от жилых комнат к кухне и санузлу;
4. Выход воздушных масс устанавливается наверху.

Оборудование воздуховодов в данном случае не требуется. Стоит в нужном алгоритме установить приточные и вытяжные отверстия.

Алгоритм:

1. С целью установки вентиляционной трубы в комнате делается небольшое отверстие. С внутренней стороны устанавливается сетчатый фильтр, с внешней стороны перекрывают решеткой.

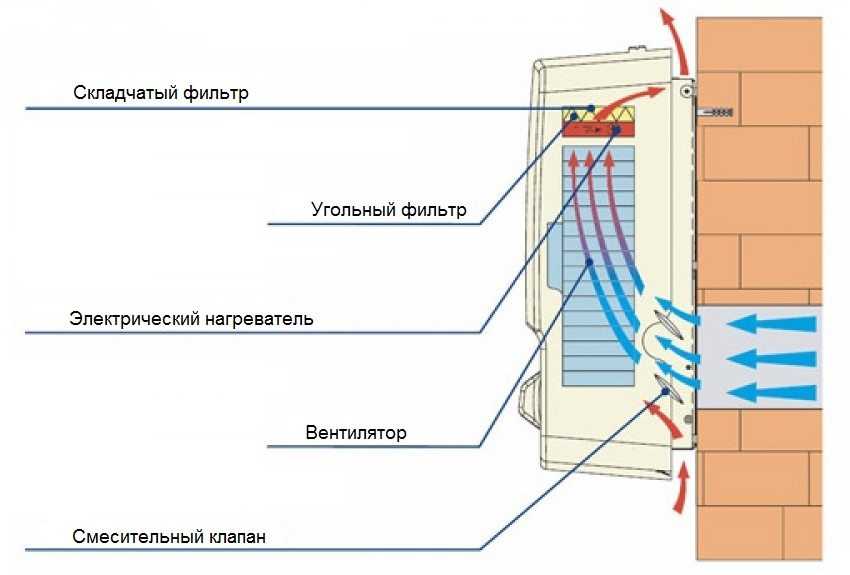

2. Чтобы воздух не проникал холодным, канал необходимо установить над радиатором отопления. Это в условии поступления воздуха самотеком. В обратном случае, место канала определить можно на любой вкус, от местоположения ничего влиять не будет. Нагревательный процесс будет включен в блок, входящий с вентилятором.
3. В санузле и на кухне устанавливаются вентиляторы с низким шумом. В данных местоположениях вентиляционные каналы уже существуют при первоначальном планировании. В санузле можно соединить провода с включателем электричества. На кухне рекомендуется установить тумблер.

Когда нужно устанавливать приточно-вытяжную систему:

• Чувствуется духота;
• Наличие плесени;
• Ощущение неприятного запаха, в том числе канализации;
• Влажность в летний период повышенная, а в зимний пониженная.

Такие факторы со временем негативно влияют на дыхательную систему как человека, так и домашних животных.

Обычно проблемы некачественного притока воздуха имеются как в новых, так и старых квартирах. Обычные инженерных коммуникации предполагают установку стеклопакетов, которые не имеют доступа к воздуху.

Естественная циркуляция в планировках домов, сдающихся новым владельцам, позволяет застройщикам сэкономить. Не вносить в смету большую денежную сумму помогает также установка приточного клапана. Данные варианты не являются эффективными.

Причины неэффективности монтажа приточного клапана и естественной циркуляции:

1. Стеновой приточный клапан выглядит как отверстие в раме;
2. В стеновом приточном клапане отсутствует вентилятор. Подача воздуха производится в процессе разницы давления в квартире и снаружи;
3. Воздух не стремится поступать при отсутствии вытяжки;
4. Замерзают клапаны из-за отсутствия системы прогревания приходящего воздуха;
5. Данная система рассчитана на малое количество жильцов.

Чтобы предотвратить неприятные ситуации, необходимо тщательно проверять квартиру при её приёмке. Одним из методов является проверка ветлюков с использованием всего двух предметов: листа бумаги и зажигалки. С помощью данных предметов проверяется тяга следующим образом: подносится огонь к бумаге. Если бумага прилипает к отверстию, то ветлюк работает исправно. Необходимо также свериться с проектной документацией.

После проведения приёмки, если же есть проблемы, то монтирование приточно-вытяжной вентиляции необходимо.

Воздух – это неотъемлемая часть жизнедеятельности человека. Необходимо отнестись ответственно к задаче обеспечения чистым воздухом. Различные виды приточно-вытяжных вентиляций помогут организовать правильный воздухообмен. Нельзя забывать, что в квартире человек проводит достаточное количество времени, и поэтому необходимо обеспечить качественным воздухообменом.

При покупке собственной квартиры в новостройке тщательно проверяйте систему вентиляции

Помните, что это очень важно, и пренебрегать таким не стоит.. При установке приточно-вытяжной вентиляции ответственно подойдите к этой задаче, так как она будет работать долгий период времени и важен качественно проделанный результат

При установке приточно-вытяжной вентиляции ответственно подойдите к этой задаче, так как она будет работать долгий период времени и важен качественно проделанный результат.

Процесс кондиционирования воздуха

Даже в теплое время года проблематично осуществить простой обмен воздуха без применения специальных приборов. Поэтому целесообразно использовать дополнительное оборудование.

Летом воздух увлажненный и теплый. Кондиционирование обеспечит ему очистку и установление более низкой температуры. Например, подойдут сплит-системы, промышленные кондиционеры и чиллер-фанкойл.

Зато в холодное время года воздух морозный и менее влажный. Естественно, не забывайте о фильтрации. Однако еще нужно подогревать и увлажнять воздух, с чем успешно справляется калорифер, гарантируя повышение температуры до комфортного уровня.

Процесс этот часто обеспечивается за счет смешивания: холодные потоки сочетаются с теплыми. Воздух охлаждается в специальных камерах за счет попадания небольших капель воды.

Есть еще и помещения, которые требуют особого подхода к организации вентиляции. К примеру, в спортивных залах с бассейнами постоянно испаряется вода, повышая уровень влажности.

С бассейнов испаряется вода, которая конденсируется на стенах и потолке помещения. Правильная вентиляция позволяет предупредить чрезмерную влажность

Решить такие проблемы предназначены осушители. Недостаток последних — отсутствие вентиляции. Воздух остается в помещении, но уменьшается уровень влаги. Поэтому падает концентрация кислорода, что отрицательно сказывается на самочувствии людей.
