Виды вентиляции и ее классификация

Пылеуловители и фильтры для работы на производстве

Качество выбросов воздуха в атмосферу регламентируется требованиями к вентиляции производственных помещений. Поэтому грязный воздух из промышленных цехов необходимо фильтровать перед выбросом в окружающую среду. Один из важнейших параметров, рассчитываемый для вентиляции производственного помещения – эффективность очистки воздуха.

Она подсчитывается так:

где Квх— это концентрация примесей в воздухе до фильтра, Квых — концентрация после фильтра.

Вид очистительной системы зависит от количества примесей, химического состава и формы.

Самая простая конструкция пылеуловителей – пылеосадочные камеры. В них резко снижается скорость воздушного потока и за счет этого оседают механические примеси. Такой вид очистки подходит лишь для первичной очистки и не слишком эффективен.

Пылеосадочные камеры бывают:

• простыми;
• лабиринтовыми;
• с отбойником.

Чтобы уловить пыль с частицами больше 10 микрон используют циклоны – инерционные уловители пыли.

Циклон – это цилиндрическая емкость из металла, сужающаяся снизу. Сверху подается воздух, частицы пыли под влиянием центробежных сил ударяются о стенки и падают вниз. Чистый воздух выводится через специальную трубу.

Чтобы еще увеличить объем задержанной пыли, в корпусе циклона распыляют воду. Такие устройства называются циклонами-промывателями. Пыль смывается водой и направляется в отстойники.

Современный вид пылеуловителей – ротационные или ротоклоны. Их работа основана на сочетании сил Кориолиса и центробежной силы. Конструкция ротоклонов напоминает центробежный вентилятор.

Электрофильтры – это еще один способ очистить воздух от пыли. Положительно заряженные частицы пыли притягиваются к электродам с отрицательным зарядом. Через фильтр пропускают высокое напряжение. Чтобы очистить электроды от пыли, они время от времени производится автоматическое потряхивание. Пыль попадает в накопители.

Используются также гравийные и коксовые фильтры, смачиваемые водой.

Фильтры средней и тонкой очистки выполняются из фильтровального материала: войлока, синтетических нетканых материалов, мелких сеток, пористых тканей. Они улавливают мельчайшие частички масел, пыль, но достаточно быстро забиваются и требуют замены или очистки.

Если воздух необходимо очистить от очень агрессивных, взрывоопасных веществ или газов, используются эжекционные системы.

Эжектор состоит из четырех камер: разряжения, конфузора, горловины, диффузора. Воздух в них попадает под большим давлением, увлекаемый мощным вентилятором или компрессором. В диффузоре динамическое давление преобразуется в статическое, после чего воздушная масса увлекается наружу.

Расчет естественной вентиляции жилых помещений

Расчет заключается в определении расхода приточного воздуха L в холодный и теплый период года. Зная эту величину, можно подобрать площадь сечения воздуховодов.

Дом или квартиру рассматривают как единый воздушный объем, где циркуляция газов происходит через открытые двери или подрезанное на 2 см от пола полотно.

Приток происходит сквозь негерметичные окна, наружные ограждения и путем проветривания, удаление – через вытяжные вентканалы.

Монтаж вентиляцииИсточник market.sakh.com

Объем находят по трем методикам – кратности, санитарным нормам и площади. Из полученных значений выбирают наибольшее. Перед тем, как рассчитать вентиляцию, определяют назначение и характеристики всех помещений.

Основная формула для первого расчета:

L=nхV, м³/ч, где

• V – объем комнаты (произведение высоты на площадь),
• n – кратность, определяемая по СНиП 2.08.01-89 в зависимости от расчетной температуры в помещении в зимний период.

По второй методике объем рассчитывают исходя из удельной нормы на человека, регламентируемой СНиП 41-01-2003. Учитывают количество постоянно проживающих людей, наличие газовой плиты и санузла. По таб.М1 расход 60 м³/чел в час.

Третий способ – по площади.

L=Axk, где

• А – площадь помещения, м²,
• k – нормативный расход на м².

Расчет системы вентиляции: пример

Трехкомнатный дом общей площадью 80 м². Высота помещений 2,7 м. Проживает три человека.

• Гостиная 25 м²,
• спальня 15 м²,
• спальня 17 м²,
• санузел – 1,4² м²,
• ванна – 2,6 м²,
• кухня 14 м² с четырехкомфорной плитой,
• коридор 5 м².

Требуется рассчитать воздушный баланс.

Отдельно находят расход по притоку и вытяжке, чтобы объем входящего воздуха был равен удаляемому.

Приток:

• гостиная L=25х3=75м³/ч, кратность по СниП.
• спальни L=32х1=32 м³/ч.

Общий расход по притоку:

L общ=Lгост.+Lспал.=75+32=107 м³/ч.

Вытяжка:

• санузел L= 50 м³/час (таб.СНиП 41-01-2003),
• ванна L= 25 м³/час.
• кухня L=90 м³/час.

Коридор по притоку не нормируется.

По вытяжке:

L=Lкух.+Lсануз.+ L ванны=90+50+25=165 м³/ч.

Приточный расход меньше вытяжки. Для дальнейших расчетов принимается наибольшая величина L=165 м³/ч.

По санитарным нормам расчет проводят исходя из количества жильцов. Удельный расход на одного человека составляет 60 м³.

L общ.=60х3=180м/ч.

С учетом временных посетителей, для которых установленный расход воздуха 20м/ч, можно принять L=200 м³/ч.

По площади расход определяют с учетом нормативной скорости воздухообмена 3м²/час на 1 м² жилого помещения.

L=57х3=171 м³/ч.

По результатам расчетов расход по санитарным нормам 200 м³/ч, кратности 165 м³/ч, по площади 171 м³/ч. Хотя все варианты правильны, при первом для проживающих условия будут комфортнее.

Оценка качества вентиляции и её обслуживание

Возведение жилых, административных и производственных зданий на стадии проектировки предполагает наличие каналов для естественной вентиляции.

Ошибки при устройстве системы воздуховодов приводят к нарушению циркуляции или недостаточному притоку свежего воздуха. В результате люди рискуют подвергнуться воздействию болезнетворных микроорганизмов, содержащихся в отработанном воздухе либо отравиться едкими парами. Особо остро эта проблема касается жилых домов с газовыми приборами, технологических и авторемонтных корпусов, медицинских учреждений.

Провести оценку качества работы вентиляции можно элементарным способом при помощи тонкого листа бумаги. Необходимо открыть дверь или фрамугу в помещении и приложить бумажный лист к вытяжной вентиляционной решётке. Качественная вентиляция притянет и будет удерживать бумагу силой тяги.

Профессиональной оценка степени засорения вентиляционных каналов осуществляется анемометром. Прибор измеряет мощность воздушных потоков, образующихся вследствие пониженного давления.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Воздухообмен в многоэтажных домах в СП 54.13330.2016

Небесполезными при проектировании вентиляции индивидуальных домов будут постулаты этого свода правил, предназначенные для строительства многоквартирных домов высотой до 75 метров. Строительство проводится по рабочим чертежам, выполненным на основе проекта.

Жилой дом может иметь встроенные, встроено-пристроенные, пристроенные помещения общего назначения и пользования: бассейны, тренажерные залы, гаражи, автостоянки при соблюдении соответствующих правил безопасности. Размещение промышленных подразделений в жилых домах не допускается.

Правила для проектирования МКД, разработаны на основе санитарных требований СанПиН 2.1.2.2645, ГОСТ 30494 с учетом климатических зон по СП 131.13330.

Защита от шума регламентируется условиями СП 51.13330.  Проект жилого дома включает инструкцию по эксплуатации, в том числе вентиляционного комплекса.

Индивидуальный дом проектируется для проживания одной семьи. Состав помещений и их количество предусматривается по требованию заказчика. Основные помещения: общая гостиная, спальни, кухня, санузлы. Размещение жилых комнат в подвальных этажах не допускается.

Если в доме типовой планировки монтируется приточно-вытяжная вентиляция в системе применяется приточная установка и вытяжной вентилятор

При проектировании саун вентканалы оборудуют противопожарными клапанами. Вентиляционные отверстия и вводы трубопроводов в фундаментной и цокольной конструкции здания обеспечиваются защитными устройствами от грызунов.

Кратность воздухообмена:

• спальня, гостиная при общей площади особняка на 1 чел. меньше 20 кв.м. – 3 куб.м /час на 1кв. метр жилой площади;
• более 20 кв.м. – 30 куб.м /час на 1 человека;
• кухня с электрической плитой – 60 кубометров/час;
• помещение с газовым оборудованием – 100 куб.м/час;
• помещение с отопительным котлом до 50 кВт с открытой и закрытой топкой – часовой расход, равный объему помещения.
• ванная, туалет – 25 куб.м/час.

В наружных стенах подвала, техподполья, холодного чердака, не имеющих вытяжки, делают продушины, равномерно распределенные по периметру дома. Площадь одного проема не менее 0,05 кв.м.

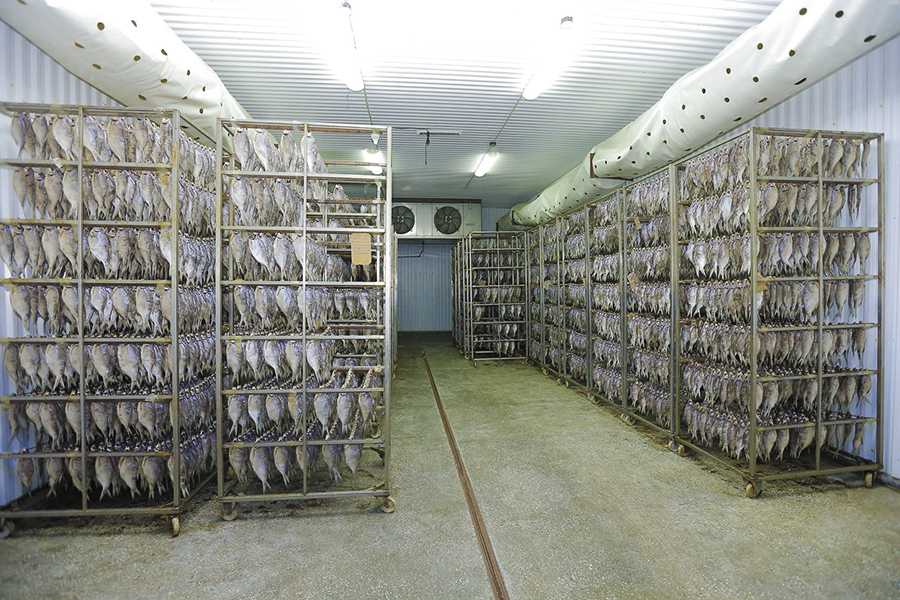

Вентилирование рыбного производства

Производственный процесс характеризуется присутствием резкого специфического запаха, который скапливается внизу помещений. Устройство вентсистемы обеспечивает:

• приемлемые условия труда для персонала, удаляя воздухопоток, наполненный специфическим запахом;
• качество рыбных изделий. Приготовление рыбных продуктов сопровождается кулинарной, термической обработкой. При этом частицы жира, гари, сопутствующих запахов попадают в рабочую воздушную среду. Для их удаления используется местная вытяжка;
• необходимый срок хранения. Удаление избытков водяного пара, запаха, а вместе с ними различных микроорганизмов позволяет придерживаться нормативов по срокам хранения продукции.

5 Причины некачественного проветривания помещений

Если в помещении душно, в ванной на стенах образовался грибок или наблюдаются прочие неприятные явления, значит, нужно срочно проверить систему вентиляции. Причины возникновения подобных проблем могут быть разными. Например, отсутствие микротрещин после герметичной установки пластиковых оконных конструкций полностью препятствует естественному вентилированию помещений. В этом случае нужно позаботиться об обустройстве принудительной вентиляции с вентилятором.

Еще одной причиной слабого поступления свежего потока и плохого выведения загрязненного воздуха, насыщенного углекислым газом, разными запахами или влагой, является засорение воздуховодов. Это приводит к образованию на стенах помещения грибка, который отрицательно влияет на человеческое здоровье и способен вызвать серьезные заболевания.

Самый простой способ обнаружения проблем с воздухообменом — проверка тяги. Достаточно просто поднести к вытяжному проему тонкую бумагу или горящую спичку (не рекомендуется применять второй вариант в помещениях с газовыми установками). Если бумажка или пламя наклоняются в сторону вытяжки, значит с тягой все в порядке. Если нет, есть проблемы с выведением загрязненного воздуха. Главные причины — воздуховоды засорились или были повреждены во время проведения ремонта.

Но выход есть из любой ситуации. Можно прочистить воздушные каналы, при необходимости добавить дополнительные элементы вентиляции, предварительно сделав расчеты согласно установленным нормам.

Как правильно и часто нужно проветривать помещение

Вы теперь знаете, что плохо проветриваемое помещение негативно влияет на здоровье и самочувствие в целом. Этот ритуал должен быть регулярным и обязательным, как дома, так и в офисе. Можно проветривать помещение и в присутствии детей, но делать это правильно, не создавая сквозняков и сильно не переохлаждая комнату.

Напоследок дадим несколько рекомендаций, которые помогут окончательно разобраться, сколько раз проветривать помещение, как часто это делать и как правильно:

Частота проветриваний зависит от температуры воздуха на улице

Зимой лучше устраивать частые и непродолжительные проветривания по несколько минут, а летом открывать окна на ночь.
Зимой кроме проветриваний используйте увлажнители воздуха, так как радиаторы отопления сушат воздух, а влага нужна для хорошего самочувствия.
Особое внимание уделяйте помещениям, где чаще находитесь. Вечером перед сном оставляйте открытым окно на полчаса или час в спальне, и делайте то же самое утром.
Немаловажную роль играет район и экологическая обстановка

Если живете в центре, во время часа пик окно вы не откроете, или придется дышать выхлопными газами.
В спальных районах с благоприятной экологической обстановкой можно проветривать в любое время суток.

Запомните наши советы и не забывайте, что отсутствие притока свежего воздуха в помещении способно привести ко многим проблемам со здоровьем. В сухих хорошо проветриваемых помещениях никогда не заведется плесень и другие вредные микроорганизмы.

Принципы расчёта для разных помещений

Расчёт естественной вентиляции производится в зависимости от функционального назначения помещения, количества и метража комнат, числа проживающих людей. Учитывая эти данные предстоит определить фактические габариты и необходимое количество вытяжных каналов.

Нормы воздухообмена в помещении регламентируются общероссийскими СНиП и отдельными региональными нормативами.

Для того, чтобы сделать правильный расчёт естественной вентиляции необходимо знать, что вытяжка оборудуется только для кухни и санузла, кладовок, подвалов и чердаков. Жилые комнаты обеспечиваются исключительно притоком воздуха: установка в них вытяжки создаст сквозняки и значительную потерю тепла в зимний период. Движения воздушных масс проходят общим потоком или «параллельно» через всё помещение.

Как выполняется расчет

Если в производственном помещении находится один или несколько локальных источников выброса вредных веществ, то правильнее всего улавливать и удалять эти вещества непосредственно от места их выделения. Такими источниками чаще всего бывает разное технологическое оборудование либо емкости. Для улавливания вредных паров или газов от них обычно применяют местные отсосы в виде зонтов. Некоторые поставщики оборудования комплектуют свои изделия отсасывающими устройствами необходимых размеров, нужно только выполнить расчет воздуховодов и подвести их к технологической установке. В остальных случаях вытяжное устройство рассчитывают и изготавливают, пользуясь схемой.

Для расчета вентиляции производственного помещения нужны следующие исходные данные:

• габариты источника выброса (a x b) или его диаметр (d);
• скорость движения воздуха в зоне выделения (ϑв);
• скорость всасывания в створе зонта (ϑз);
• высота установки устройства над источником (z).

При конструировании зонта следует учитывать, что эффективность его работы зависит от высоты установки над источником (z), поэтому надо расположить отсос по возможности ниже. Габаритные размеры устройства рассчитываются по формулам:

A = a + 0.8z, B = b + 0.8z, для отсосов круглой формы D = d + 0.8z.

При этом угол раскрытия зонта не должен превышать 60º, иначе по его краям будут образовываться застойные зоны и эффективность работы значительно снизится. При скорости движения воздушных масс в цеху (ϑв) выше, чем 0.4 м/с, местный отсос снабжается с 3 сторон откидными фартуками, ограждающими восходящий поток вентиляционного воздуха от внешнего воздействия. Скорость всасывания (ϑз) принимается по таблице в зависимости от количества фартуков:

После того как разработана конструкция отсасывающего устройства и определены его габаритные размеры, производится расчет количества вытяжного воздуха, его результат должен учитываться при дальнейшей разработке вентиляции помещения.

L = 3600ϑ х Sз, где:

• ϑз – скорость потока в створе зонта, принимается по таблице;
• L – потребный расход воздуха, м3/ч;
• Sз – площадь рабочего проёма, определяется как А х В или 0.785D для круглой формы зонта, м2.

Правила определения скорости воздуха

Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.

Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.

№1 — санитарные нормы уровня шума

Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.

В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.

Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений

Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.

Уровни звукового давления представлены в другой таблице:

При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума

№2 — уровень вибрации

Мощность работы вентиляторов напрямую связана с уровнем вибрации.

Максимальный порог вибрации зависит от нескольких факторов:

• размеров воздуховода;
• качества прокладок, обеспечивающих снижение уровня вибрации;
• материала изготовления труб;
• скорости потока воздуха, проходящего по каналам.

Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:

Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика

Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.

№3 — кратность воздухообмена

Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.

В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.

Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.

Кратность вычисляют по следующей формуле:

N=V/W,

где:

• N – кратность воздухообмена, раз в 1 час;
• V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
• W – объем помещения, м³.

Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.

Например, для жилых помещений подходит следующая таблица кратности воздухообмена:

Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции

Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?

Произойдет одно из двух:

Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов

Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени.

Кратность выше нормы

Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.

Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.

Что такое естественная вентиляция

Для обустройства естественной вентиляции не нужны электрические приборы

Понятие естественной системы вентиляции означает, что для ее функционирования не требуются какие-либо механические приспособления, которые могли бы принудительно побуждать движение воздушных потоков.

Воздух перемещается под воздействием природных факторов. Используется такая вентиляционная конструкция в частных и многоэтажных домах. Так как в больших помещениях она не всегда справляется со своими функциями, приходится оборудовать дополнительные конструкции, осуществляющие приток и вытяжение воздуха.

Цели и задачи

В квартире в воздухе постоянно накапливается пыль, влага, патогенные микроорганизмы. Если его циркуляция не происходит, в доме учащаются случаи заболеваний органов дыхания, микроклимат в помещениях ухудшается. Превышение допустимого уровня влажности негативно влияет на строительные и отделочные материалы, уменьшая срок их эксплуатации, ухудшая внешний вид и технические характеристики.

Естественная приточно-вытяжная вентиляция особенно важна в таких помещениях, как кухня, ванная и туалет. Система выполняет такие функции:

• смягчает температурный режим;
• устраняет из помещения вредоносные микроорганизмы и пыль;
• предотвращает появление плесени и грибка, развивающихся из-за превышения нормального уровня влажности;
• убирает неприятные запахи.

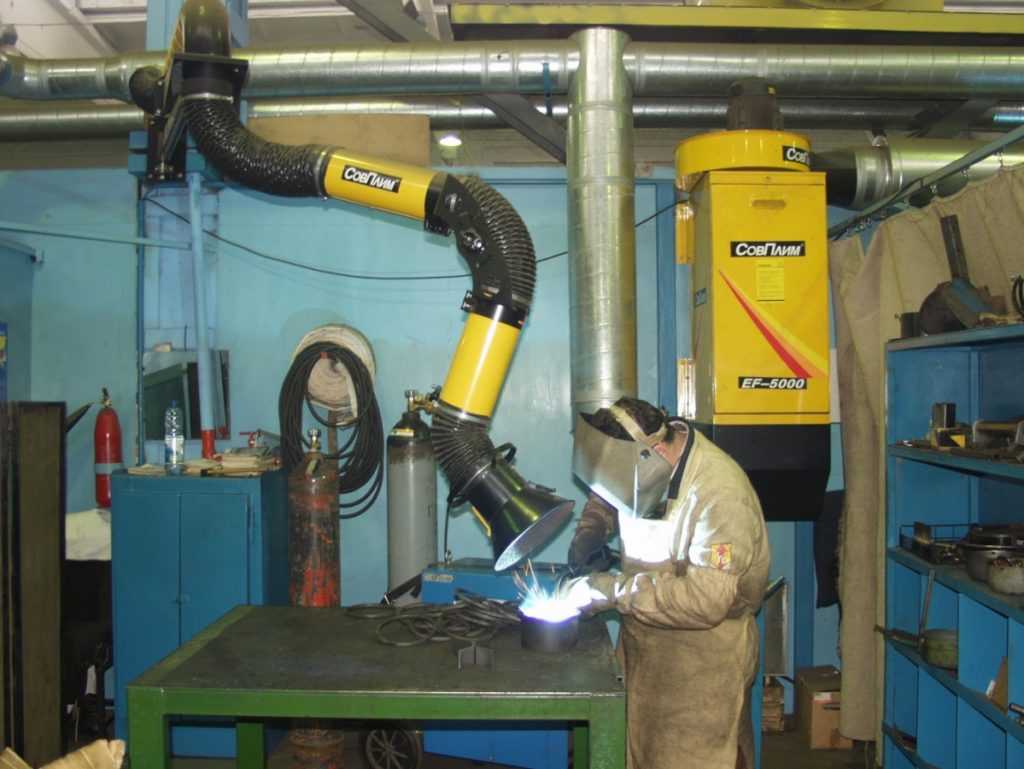

Вентиляция сварочного цеха

Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.

Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:

• ручная сварка – 1500-4500 м³·ч/кг;
• полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
• сварка с порошковой проволокой – 2500-5400 м³·ч/кг.

Расчет вентиляции сварочного производства производится до допустимого показателя.

Вентиляция жилых помещений

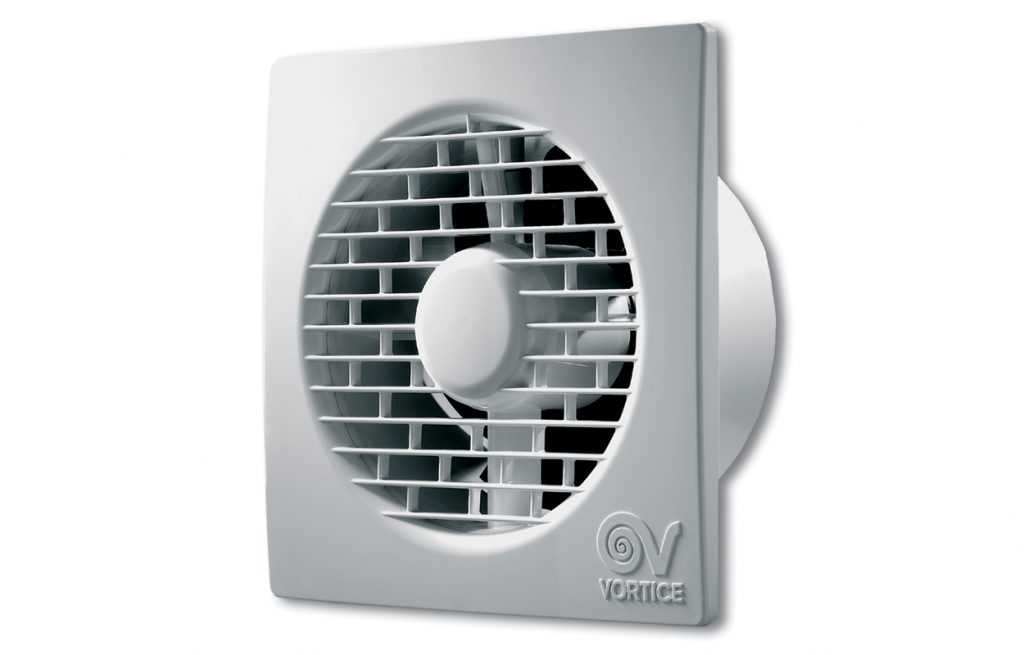

Материал вентилятора влияет на его стоимость

О чем же говорят факторы появления затхлого запаха в квартире, выпадения конденсата на окнах, амбре от готовящейся еды, доносящиеся из кухни? Можно и дальше перечислять, но лучше серьезно задуматься об этом и по возможности исправить. Очевидно, что такие «неприятности» следствия плохой работы вентиляции или вовсе ее отсутствие. К сожалению, постоянный нездоровый воздух в помещении, где мы проводим большую часть времени, в том числе, отдыхаем, может привести, как минимум, к плохому сну, а как максимум – развитию хронических заболеваний.

Местная приточная система в помещении

Требования к вентиляции производственных помещений не всегда удовлетворяются общеобменной вентиляцией. И тогда устанавливается местная приточная система.

Виды местной приточной вентиляции:

• воздушно-тепловые завесы;
• воздушные души;
• оазисы;
• воздушные завесы.

Воздушный душ это поток чистого воздуха, направленный на рабочее место. Цель его — усилить теплоотдачу организма сотрудника и предотвратить перегрев.

Установки душирования могут быть:

• стационарными;
• мобильными.

Душирование организуется в горячих цехах, а также при инфракрасном облучении персонала более 350 Вт/кв. метр.

Нормы вентиляции производственных помещений такого типа зависят от тяжести работы, температуры воздуха в цехе и интенсивности ИК-облучения. В среднем температура воздуха в воздушном душе от +18 до +24 градусов. Двигается поток со скоростью от 0,5 до 3,5 метра в секунду. Скорость прямо пропорциональна температуре воздуха и интенсивности облучения. А температура приточного потока обратно пропорциональна этим показателям.

Воздушные оазисы обслуживают целый участок цеха, который отгораживается от остальной площади легкими ширмами. На участке воздух двигается с рассчитанной скоростью и температурой. В оазисе кратность вентиляции промышленного помещения тщательно рассчитывается.

Воздушно-тепловые и воздушные завесы предназначены для предупреждения переохлаждения сотрудников и выхолаживания помещений через открытые двери или проемы.

Существует 2 вида завес:

• с подогревом приточного воздуха;
• без подогрева.

Общеобменная вентиляция необходима в тех случаях, когда влага, жар и загрязнения поступают по всему объему цеха и с помощью локальных мер нормы вентиляции производственных помещений соблюсти невозможно. При общеобменной системе вентиляции отработанный воздух в производственном помещении разбавляется чистым до требований санитарно-гигиенического контроля. Это не экономная и не очень эффективная система.

Для предотвращения подсоса грязного воздуха из цеха, вентиляционные камеры и воздуховоды тщательно уплотняются и монтируется вентиляция производственного помещения в наиболее чистых местах.

Согласно нормам санитарно-гигиенического контроля вентиляционных систем производственных помещений, все составляющие содержатся в чистоте и проходят периодические проверки.

Г-образное

Выводы и полезное видео по теме

Ролик #1. Полезные сведения по принципам работы системы вентилирования:

Ролик #2. Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

Источники

• https://StrojDvor.ru/ventilyaciya/princip-raboty-sistemy-estestvennoj-ventilyacii/
• https://sovet-ingenera.com/vent/raschety/estestvennaya-ventilyatsiya-v-chastnom-dome.html
• https://vodakanazer.ru/ventilyatsiya/montazh-i-obsluzhivanie/estestvennaya-ventilyatsiya.html
• https://1poclimaty.ru/vidy/ventilyaciya-s-estestvennym-pobuzhdeniem.html
• https://vk-pik.ru/base-ventilation/vsye-o-estestvennoy-ventilyatsii
• https://VentilyaciyaDom.ru/o-ventilyacii/estestvennaya.html
• https://ventkam.ru/ventilyatsiya/printsip-raboty
• https://vent-vozduh.ru/kak-rasschitat/raschet-estestvennoj-ventilyatsii.html
• https://otivent.com/raschet-ventiljacii-pomeshhenija
• https://oventilyatsii.ru/estestvennaya-ventilyaciya.html
• https://DomZastroika.ru/ventilyatsiya/estestvennaya-ventilyatsiya-v-chastnom-dome-svoimi-rukami.html
• https://sovet-ingenera.com/vent/raschety/raschet-ventilyacii.html
