Как работает напольный кондиционер

Как работает мобильный кондиционер, основные его достоинства и недостатки. Основные характеристики и составляющие мобильного кондиционера. Чем отличается напольный кондиционер без воздуховода?

Принцип действия

Цикл работы любого кондиционера включается несколько шагов.

  1. В компрессор из внутреннего блока поступает газообразный фреон, сжатый всего до 3–5 атмосфер. Давление фреона должно быть до 20 атмосфер, так оно доводится до состояния жидкого, в котором хладагент и поступает во внешний змеевик. Здесь уже происходит отдача тепла фреона в сам радиатор контура. Излишек тепла тут же сдувается вентилятором внешнего блока в атмосферу.
  2. Сжиженный, остывший в контуре фреон доходит до теплорегулирующего вентиля, откуда он выходит в меньшую трубку и направляется во внутренний блок с температурой +15–+20 градусов. Медь, из которой изготовлены трубки фреонотрассы и змеевики, активнее, чем латунь и сталь, проводит тепло. Чтобы холод не терялся, эту трубку надёжно изолируют поролоном или пенофолом, плохо проводящим тепло.
  3. Дойдя до внутреннего блока, фреон проходит через штуцер соединения и попадает в змеевик с радиатором, аналогичный тому, что стоит в наружном блоке. Фреон испаряется и полностью переходит в газообразное состояние, уменьшая своё рабочее давление до 3 атмосфер. Контур остывает до 0 градусов и ниже.
  4. Полученный холод тут же сдувается в комнатный воздух вентилятором, втягивающим тёплый воздух из комнаты через входные щели в верхней части внутреннего блока. С ледяного радиатора воздух выдувается в комнату через другие щели – он проходит между шторками жалюзи блока. Его температура на выходе – 5–12 градусов тепла.
  5. Скинув холод, фреон минует змеевик внутреннего блока, проходит через выходной его штуцер и устремляется в медную трубку большего диаметра – уже в газообразном состоянии. И хотя сам фреон подогрет за счёт забранного из комнаты тепла, эту трубку также производитель рекомендует упаковывать в теплоизолятор, не позволяя фреону нагреться до температуры уличного зноя (до +58) прежде, чем тот достигнет входа компрессора. Это экономит ресурс самого компрессора, которому не нужно сжимать перегретый фреон дольше и до 40 атмосфер. Потребитель же избавляется от перерасхода денег за электричество.

Приточные канальные модели

Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно.

Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.

Отличительные черты кондиционера с притоком

Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.

Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.

Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.


Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у

Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.

Принцип работы приточной системы

Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.

Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.


Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.

Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.

Положительные и отрицательные стороны напольных портативных кондиционеров без воздуховода

Когда выбираются мобильные кондиционеры напольные без воздуховода, плюсы и минусы оборудования обязательно учитываются. Поэтому необходимо разобраться с достоинствами и недостатками климатических увлажняющих приборов с эффектом охлаждения воздушной среды.

Преимущества оборудования

На рынке представлен большой ассортимент устройств. Владелец загородной недвижимости может приобрести оборудование с внедренным программным обеспечением, термостатом и таймером. Производители выпускают климатические приборы без внешнего блока, работающие в автоматическом и настраиваемом режиме, каждый из которых позволяет установить в помещении требуемую температуру.

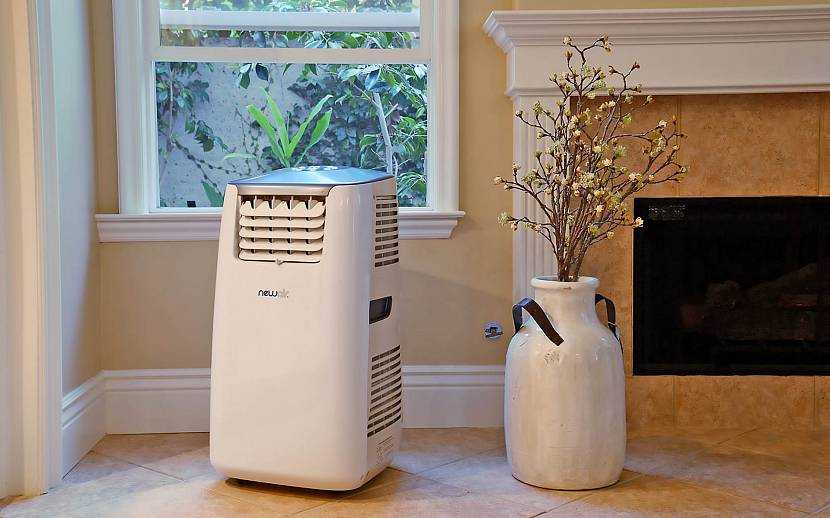

Современный мобильный кондиционер напольного типа без воздуховодаИсточник nugi.dasirobym.ru.net

К другим преимуществам устройства относятся следующие особенности:

  1. Возможна работа одновременно в режиме охлаждения и увлажнения.
  2. Небольшой вес, который у моделей в пластмассовом корпусе не превышает 6 кг. Это позволяет водяной кондиционер без труда перемещать по дому и перевозить даже на дальние расстояния. Тем более модели оснащены небольшими колесиками.
  3. Имеется возможность включить только режим вентиляции на разных скоростях или обогрев.
  4. Хорошая экономичность за счет работы только одного вентилятора.
  5. Жалюзийные шторки на выходе воздуха позволяют регулировать направление потока.
  6. В охлаждающем режиме потребление энергии составляет максимум 85 Вт.
  7. Снижение температуры происходит плавно, поэтому в комнате не возникают сквозняки.
  8. Компактные размеры, которые на 100-120 мм в ширину, глубину и высоту меньше по сравнению с габаритами моделей, оснащенных воздушными гибкими каналами. Это позволяет устанавливать климатическую технику в любом месте комнаты.

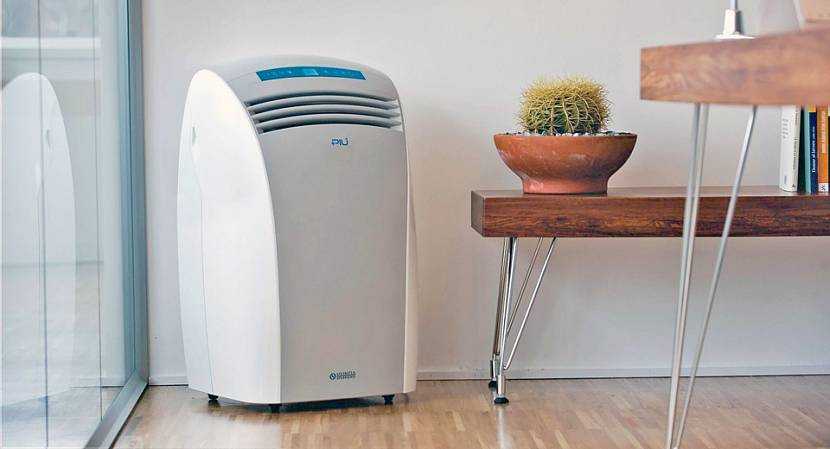

Эргономичный дизайн переносного кондиционера напольного типа без воздуховодаИсточник tion.ru

Можно выделить еще ряд достоинств портативного прибора для кондиционирования воздуха:

  1. Высокая надежность из-за простого конструктивного исполнения.
  2. Нет необходимости прокладывать межблочные коммуникации в связи с отсутствием наружного блока. Не нужно также монтировать дренажный шланг.
  3. Низкий уровень шума, не превышающий 45 дБ. По этому параметру кондиционер без воздуховода выигрывает у оборудования с воздушным каналом, так как у последнего уровень шума достигает 50-56 дБ.
  4. Простой монтаж, потому что не нужно выводить на улицу гофрированный воздуховод.

Водное переносное климатическое устройство управляется с помощью дистанционного пульта или посредством механической, или сенсорной панели на корпусе. Здесь располагаются кнопки выбора режимов, температуры, дополнительных функций и включения-выключения аппарата. На панели также может находиться индикатор, показывающий уровень воды в поддоне. Техника отличается повышенной безопасностью в связи с отсутствием фреона, использующегося в стационарных приборах для переноса тепла.

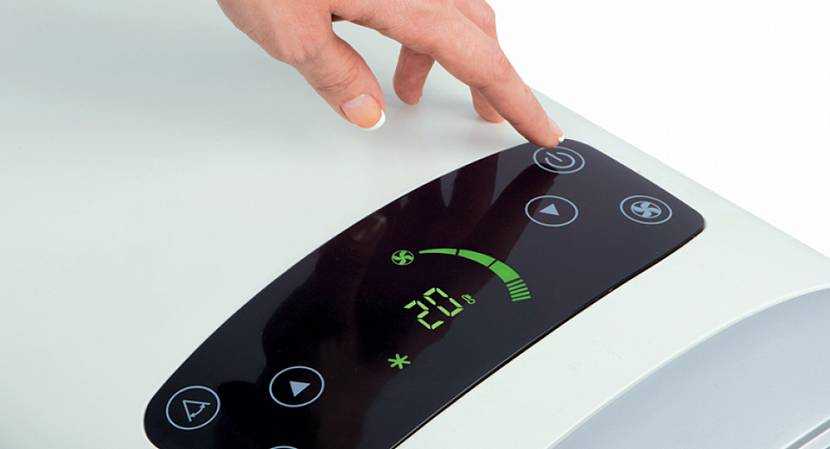

Панель управления мобильного напольного кондиционераИсточник stroy-podskazka.ru

Недостатки оборудования

Кондиционеры без вывода на улицу имеют ряд недочетов в конструкции, которые нельзя игнорировать. К основным недостаткам оборудования относятся следующие минусы:

  • низкая эффективность в больших помещениях;
  • необходимость постоянного контроля наличия воды в резервуаре;
  • для повышения эффективности работы испарительного агрегата требуется обеспечить в частном доме стабильную подачу небольшого количества воздуха с улицы, чтобы избыточная влага могла удаляться из жилища, но вместе со свежей средой в здание начнет поступать тепло;
  • инерционность – мобильный кондиционер без воздуховода медленно охлаждает воздушную среду, потому что вода, использующаяся в качестве рабочего вещества, не является легколетучей жидкостью;
  • во время работы агрегата на объекте происходит сильное повышение уровня влажности, что существенно влияет на уменьшение скорости испарительного процесса;
  • при использовании льда требуется заранее замораживать воду в холодильнике, являющимся источником тепла;
  • средняя площадь обслуживаемой комнаты составляет 24 м².


Напольное оборудование в мобильном исполнении и без воздуховода не может полноценно заменить сплит-системуИсточник bk-group.by

Несмотря на популярность портативной климатической безвоздуховодной техники, пользователи отмечают, что агрегаты охлаждают воздух в помещениях только до 23°C. Небольшое снижение температуры происходит исключительно локально – в месте, где воздушная масса выходит из прибора. Однако в других точках комнаты произойдет ее увеличение. Ведь узлы во время работы устройства постоянно выделяют тепло.

Принцип работы

Под напольным переносным кондиционером понимают моноблочное климатическое оборудование, предназначенное для охлаждения или обогрева воздуха жилых и нежилых помещений. Такое оборудование является альтернативой существующим двухблочным настенным аппаратам. Отличаются они не только способами монтажа и особенностями расположения в комнате, но и некоторыми особенностями эксплуатации.

Принцип работы основан на тех же особенностях использования хладагента, что и в двухблочных сплит-системах. Фреон подается под давлением в испаритель, где происходит охлаждение забранного воздуха. При помощи вентилятора охлажденный воздух подается в помещение обратно. Преобразованный в пар хладагент благодаря компрессору подается в конденсатор, где переходит в жидкое состояние.

Выброс теплого воздуха, выделяемого в процессе работы устройства, может производиться через воздуховод, вмонтированный в сквозное отверстие в стене. Но есть оборудование и без воздуховода – переносной кондиционер. Он работает по другой схеме. Отличительной его чертой является наличие фильтра и емкости с водой. При помощи этих конструктивных элементов воздух не только охлаждается, но и очищается перед выбросом в пространство помещения.

Устройство напольного кондиционера

Мобильные кондиционеры

Мобильный кондиционер с воздуховодом состоит из компрессора, теплообменников (испаритель и конденсатор), двух вентиляторов и фильтра. Теплообменники между собой связаны трубами. В этих трубах циркулирует хладагент.

Хладагент — это вещество, которое способно переносить тепло или холод из одного места в другое. Хладагент может быть газообразным, жидким и даже твердым. В холодильных установках в качестве хладагента используют углеводород фреон, который может кипеть и испаряться даже при низкой температуре.

Фреон циркулирует внутри системы напольного кондиционера и запускает процесс охлаждения.

  1. Находясь в газообразном состоянии, фреон попадает в компрессор.
  2. Внутри компрессора газ сжимается и нагревается до высокой температуры.
  3. Затем хладагент поступает в конденсатор и переходит в жидкое состояние.
  4. Как только давление жидкого фреона понижается, он поступает в испаритель и снова превращается в газ.
  5. За счет этого хладагент закипает и поглощает комнатное тепло.
  6. Затем хладагент идет в обратную сторону и «выталкивает» избыточное тепло через рукав.

Установка напольных сплит-систем

Сплит-системы превосходят по мощности моноблоки, поэтому их можно использовать в помещениях с достаточно большой площадью. Но они имеют один существенный недостаток – система кроме внутреннего блока имеет еще и наружный, который необходимо размещать за пределами помещения.

Монтаж напольных кондиционеров такого типа осуществляется по следующей схеме:

В стене высверливается сквозное отверстие диаметром приблизительно 6 сантиметров, через которое к наружному блоку кондиционера будут подведены трубы с хладагентом, дренажные трубы и проводка. Место расположения отверстия определяется согласно меткам, нанесенным на задней крепежной панели устройства.

Сверлить необходимо с небольшим уклоном наружу, чтобы избежать попадания влаги во время дождя, а также застоя конденсата. В отверстие для дополнительной защиты от повреждений проводки вставляется труба (пластиковая или гофрированная) такого же диаметра.

С помощью специальных кронштейнов на стену или крышу здания крепится наружный блок системы. Вначале в стене просверливают отверстия, в которые вставляются болты и крепятся металлические кронштейны, которые обычно поставляются в комплекте. Затем на готовую конструкцию подвешивают наружный блок. При закреплении блока между ним и стеной нужно оставить расстояние не менее 5 сантиметров (оптимально 10-15 сантиметров). Обязательно следует проверить надежность крепления, поскольку от этого зависит не только сохранность сплит-системы, но и безопасность прохожих.

Иногда в качестве места установки наружного оборудования выбирают проветриваемый балкон или лоджию. Это не запрещается, но необходимо обеспечить постоянный приток к нему свежего воздуха.

  • Установка внутреннего блока кондиционера намного проще и займет меньше времени. Все что потребуется – это выбрать подходящее место для оборудования и прикрутить к основанию четыре ролика для удобства перемещения. Необходимо располагать кондиционер в непосредственной близости к предметам (не менее полуметра от воздухозаборной решетки). Также не следует ставить агрегат около работающей отопительной батареи или радиатора.
  • На заключительном этапе установки сплит-системы через проделанное в стене отверстие от комнатного блока выводится и подсоединяется к наружному электропроводка, дренажная трубка и воздуховод.

Как использовать?

Правила эксплуатации кондиционеров без воздуховода очень просты. Прибор продаётся уже в готовом к работе виде и нуждается лишь в прикручивании колёс. Для этого его кладут на ровную поверхность, устанавливают ролики в гнёзда и фиксируют. Затем открывают контейнер для воды и наполняют его в соответствии с заявленным объёмом до максимальной отметки (MAX). В дальнейшем следят за тем, чтобы уровень воды не опускался ниже минимальной отметки, а в идеальном варианте – находился посередине между отметками MAX и MIN. На этом подготовка кондиционера закончена, и прибор может быть запущен в работу. Для этого вилку втыкают в розетку напряжением 220 В, и включают кнопку пуска на панели либо пульте ДУ. После этого должен загореться индикатор, который означает готовность прибора к работе.

Для того чтобы работа кондиционера была долгой и безопасной, необходимо придерживаться некоторых правил.

  • Запрещено самостоятельно вскрывать и ремонтировать прибор. В случае поломки нужно обратиться в сервисный центр.
  • Эксплуатация кондиционеров без вывода трубы на улицу недопустима во влажном помещении.
  • При случайном опрокидывании воды на корпус прибора необходимо незамедлительно вынуть вилку из розетки, и просушить агрегат. Кроме того, агрегат необходимо отключать от сети, если он не используется.
  • Устанавливать кондиционеры вблизи источников открытого огня, а также в непосредственной близости с нагревательными приборами запрещено.
  • Во время работы кондиционер должен располагаться строго на горизонтальной поверхности, так как наклон корпуса может вызвать переливание воды через край резервуара.
  • Во время работы агрегат ни в коем случае нельзя накрывать бумагой, картоном, тканью и другими плотными материалами. Вентиляционные отверстия должны быть всегда открыты. В противном случае прибор может перегреться и воспламениться.
  • Запрещено размещать на кондиционере различные предметы, а также трясти и переворачивать его. При загрязнении корпуса мытьё должно осуществляться при помощи мягкой губки и жидких средств. Использование бензина, толуола и других агрессивных веществ строго запрещено.
  • Для беспрепятственного притока воздуха к кондиционеру его установку необходимо осуществлять не ближе 15 см от стены и предметов мебели.
  • Если в ближайшее время кондиционером пользоваться не планируется, необходимо слить воду из резервуара и насухо протереть его.
  • Пару раз в месяц рекомендуется сливать воду из контейнера и очищать его от осадка и налёта.
  • Запрещается использовать прибор с повреждённой вилкой или проводом, а также пользоваться им не по назначению.
  • Если в доме есть маленькие дети, оставлять их одних с включенным устройством нельзя.
  • Хранить кондиционер необходимо в сухом прохладном помещении вдали от солнечных лучей и прямых источников тепла.

Принцип действия кондиционера без воздуховода

В основе работы всех кондиционеров лежит принцип теплообмена, происходящий в двух радиаторах, один из которых отнимает теплоту из помещения, а второй – отдает ее окружающей среде. Рабочей средой служит хладагент – фреон, переходящий из жидкого состояния в газообразное и обратно при невысокой температуре.

Принцип действия устройства сродни работе больших промышленных водоохладительных установок – градирен. Только действует наоборот: в градирнях проточная горячая вода охлаждается потоком атмосферного воздуха, а здесь воздушные массы из помещения должны охлаждаться, проходя через омываемый водой фильтр.

Чтобы лучше разобраться в том, как это работает, ниже представлена схема, где изображено устройство кондиционера.

Роль теплообменника выполняет гидрофильтр, смачиваемый сверху каплями воды. Насос небольшой производительности перекачивает ее в распределительное устройство из большой выдвижной емкости, расположенной внизу охладителя. Позади фильтра установлен обычный осевой вентилятор, прогоняющий воздушный поток сквозь постоянно мокрый фильтр.

Мобильные кондиционеры выпускаются двумя российскими производителями , продающие свои изделия под брендами VEKTOR и CIBOR. Линейка кондиционеров VEKTOR включает в себя 2 модели: на 20 и 25 м2, CIBOR – 3 модели, для 18, 25 и 35 м2 .

Производители данного аппарата утверждают, что охлаждение воздушных масс происходит за счет отбора теплоты для парообразования. Горячий воздух, проходя под напором вентилятора сквозь мокрый фильтр, вызывает испарение воды и тем самым отдает на это свое тепло.

Для подогрева воздуха в зимнее время конструкцией кондиционера предусмотрен электрический нагреватель.

Нюансы работы различных видов

Сплит-система исполняется в настенном, канальном, колонном, напольном, мультисплит- и кассетно-потолочном вариантах. Внешний блок – общий, количество внутренних блоков может отличаться. Сложнейший из всех вариантов – канальный кондиционер: он требует монтажа замкнутых приточно-вытяжных каналов, не сообщающихся с улицей. Мультисплит-системе нужна древовидная «трасса» – здесь внешний блок работает на несколько внутренних. Колонный и напольный кондиционеры ставятся на пол в углу, но «трасса» при этом существенно удлиняется – внешний блок нельзя вешать на высоте менее 2,5 м. Кассетный сложен в монтаже из-за разборки секций подвесного потолка в месте монтажа внутреннего блока.

Однако все сплит-системы работают одинаково.

Далее смотрите видео об устройстве и принципе работы сплит-системы.

Монтирование мобильного кондиционера

Установить мобильный кондиционер, не составит никакого труда человеку, который решит подключить кондиционер своими руками. Они имеют два типа: моноблочные и сплит системы. Обе имеют компрессор, который помещается во внутреннем блоке. Разница у них в том, что в сплит системах, расположение конденсатора и вентилятора находится на наружном блоке.

Самостоятельно подключить мобильный кондиционер можно, если следовать определенным правилам безопасности:

  • Подключаться кондиционер, должен только через заземленную розетку.
  • Запрещается подключение через обыкновенные удлинители или адаптер.
  • Кондиционер необходимо выключить, если выставляется решетка или отсутствует панель.
  • Заземление по газовой трубе запрещено.
  • Для исключения электрического шока, предохранитель не должен устанавливаться на заземляющий кабель или на нейтраль.
  • К кондиционерному штепселю запрещено ограничивать доступ.
  • Мобильная сплит система должна эксплуатироваться только внутри помещения, исключено монтирование на улице и во влажных помещениях типа ванной комнаты.
  • Возле системы кондиционирования должно быть беспрепятственное циркулирование воздуха.
  • Расстояние моноблоков от других посторонних объектов должно составлять не меньше пятидесяти сантиметров.

Мобильный моноблок имеет два варианта монтажа:

  1. Шланг, предназначенный для выведения нагретого воздуха, помещается через открытое окошко.
  2. Вторым вариантом вывода шланга, является приотворенный дверной проем.

Советы по выбору

Список обязательных к рассмотрению параметров при выборе мобильного кондиционера без воздуховода несколько отличается от рекомендаций при покупке стандартной сплит-системы

Для такой системы, например, очень важно обеспечить герметичность помещения, в то время как для прибора без воздуховода необходимо поддерживать постоянный поток свежего воздуха, держав окно или дверь открытыми. Это важно как для квартиры, так и для дома

Если не проветривать помещение и держать в это время прибор включенным, то уровень влажности в нем сильно возрастет

Аспекты, на которые следует обратить внимание во время выбора кондиционера без воздуховода

  • Максимальная мощность, от которой будет напрямую зависеть размер помещения.
  • Размер емкостей для охлажденной воды и для жидкости под слив. Чем они больше, тем реже придется менять воду во время работы кондиционера.
  • Насколько сильно прибор шумит. Громкость характерна для устройств подобного рода, поэтому низкокачественные кондиционеры временами производят невыносимый шум.
  • Уровень энергопотребления, который обычно указывается в характеристиках модели кондиционера.

Многие комнатные модели требуют пополнения воды вручную

Это важно для того, чтобы процесс охлаждения в этих устройствах работал без перебоев. Есть модели, которые поставляются со шлангом, что автоматически наполняет воду

Приборы без шланга потребляют меньше энергии, причем значительно. По этой причине тем, кто хочет сэкономить, лучше присмотреться к приборам с ручной поставкой воды.
