Обзор: как установить вытяжку на кухне

Особенности установки наклонной вытяжки на кухне

Способ установки наклонной вытяжки зависит от принципа её работы. Различают отводные модели — они не очищают воздух, а отводят его в вентиляционную шахту, рециркуляционные — очищают воздух с помощью угольного и жирового фильтров, и комбинированные — имеющие максимальную производительность за счёт сочетания отвода и фильтрации воздуха.

Материалы и инструменты

Если с моделью определились, переходим к монтажу. Помимо самого прибора, нам нужны:

• рулетка;
• уровень;
• перфоратор;
• отвёртка;
• карандаш.

Для монтажа отводной техники дополнительно понадобится вентиляционная решётка с отверстием для воздуховода, гофрированная труба и соединительные хомуты.

Определение высоты монтажа наклонной вытяжки

Высота установки прибора для каждой модели индивидуальна, она указана в инструкции по эксплуатации. Несмотря на то что современная техника оборудована жаропрочными стёклами, существуют стандартные рекомендации по определению высоты, которые зависят от типа варочной поверхности.

При монтаже над газовыми плитами нижний уровень должен быть не менее 55 см, над электрическими — не менее 35 см.

Крепление вытяжки

После, с помощью перфоратора просверлить отверстия в стене, в намеченных местах. Если стена выложена кафелем, то сначала просверлить сверлом для керамики в безударном режиме кафель, а только потом перфоратором бетон. В полученные отверстия вставить дюбеля и вкрутить саморезы, не докручивая около 6–7 мм до конца.

Навесить прибор на саморезы, открыть стеклянную дверку, снять жировой фильтр и вкрутить саморезы до конца. Вставить фильтр обратно.

Подключение к электропитанию

К электропитанию подключаем путём включения вилки в розетку. Желательно, чтобы розетка была заранее проведена на уровне прибора или спрятана за его корпусом. Средняя мощность бытовой вытяжки примерно 160 Вт. Для её подключения будет достаточно провода с сечением 1,5 мм2.

Крепление гофрированной трубы

Первым делом необходимо установить вентиляционную решётку с отверстием. Гофротрубу вставляем в отверстие решётки, закрепляем хомутами и промазываем стыки герметиком. Второй конец трубы соединяется с вытяжкой, швы обрабатываются герметиком. Трубу необходимо устанавливать максимально ровно, избегая крутых углов.

Воздуховод из гофрированной трубы смотрится не очень эстетично и может испортить интерьер кухни. Для того чтобы его спрятать, монтируют декоративный короб из гипсокартона, который красится в цвет стен или мебели, или же обклеивается обоими.

Перед монтажом короба следует проверить работоспособность вытяжки, «прогнать» её во всех режимах. Если всё работает исправно, можно переходить к декоративному коробу.

Правила эксплуатации

Гофрированные трубы считаются более эффективным вариантом, чем пластиковые. Такой воздуховод в итоге обойдется дешевле и не теряет эффективность в отличие от ПВХ. Пластиковые и гофрированные трубы рекомендуют прочищать не реже одного раза в год, убирая то, что мешает нормальному оттоку воздуха.

Чтобы продлить срок эксплуатации вытяжки, рекомендуют включать прибор на малых оборотах и постепенно увеличивать скорость работы вентилятора. Такой подход снижает общую нагрузку на электромотор

Важно также своевременно прочищать или менять фильтры (если используется угольный). Это правило распространяется и на рециркуляционные модели

Как установить вытяжку в шкаф

Монтаж вентиляционного агрегата внутрь навесного шкафчика потребует определенных столярных навыков работы.

Если установка будет производиться в новую мебель, то желательно приобрести вытяжку на стадии проектирования навесных полок для корректирования размеров.

А при монтаже в существующую кухонную мебель, важно соответствие наружных габаритов корпуса вытяжки и внутренней части подвесного шкафчика

Материалы и инструменты, необходимые для работы

• рулетка, строительный уголок;
• карандаш;
• отвертка или шуруповерт;
• ножовка по дереву;
• лобзик: простой или электрический;
• струбцины;
• шило.

Подготовка шкафа к встраиванию вытяжки

Будет ли это новая кухонная мебель или проводится врезка в старый шкаф, требуется подготовить внутреннее пространство для установки вытяжки.

Рассмотрим пошагово все этапы выполнения работ для используемой мебели.

• Прежде всего, необходимо открутить фасады с модуля, в котором планируется установка вытяжки, а также с соседних полок.
• Снять требуемый шкафчик со стены. Для этого нужно открутить все крепежные соединения, предварительно скрепив демонтируемый модуль струбцинами с вертикальными стенками смежных полок.

• После определения посадки к боковым поверхностям нужно приложить снятую нижнюю полку шкафчика к верхней плоскости вытяжки и обрисовать контур воздушного канала и места для заведения шнура с вилкой.
• По намеченным контурам вырезать лишние части.
• Далее необходимо разметить глубину размещения вентиляционного агрегата внутри шкафа. Для этого заводят вытяжку в необходимое место и намечают карандашом верхние линии корпуса.
• По намеченным линиям требуется прикрепить нижнюю полку шкафчика внутрь. Переднюю часть корпуса вытяжки часто зашивают декоративной панелью. Учитывая место расположения – за фасадом, такие работы выполнять необязательно.
• Кроме вырезов под воздуховод и электрошнур, перед установкой сверлят четыре отверстия, в местах крепления вытяжки к горизонтальной полке.

После крепления полки на требуемом уровне шкаф устанавливают на прежнее место. Если внутри этого модуля находятся полки, то в них необходимо сделать вырез для воздушного канала.

Установка вытяжки

Наружную прокладку электросети выполняют в пожаробезопасной оплетке и устанавливают розетку.

На этапе строительства стен прокладку проводят безопасным скрытым методом.

Монтаж и крепление устройства

• По окончании подготовительных работ вытяжка встраивается в требуемое место.
• Для жесткости крепежа вентиляционного оборудования используют саморезы, которые входят в комплектацию поставки. При отсутствии такого комплекта, необходимо просверлить в верхней части корпуса четыре отверстия. Встроенную вытяжку прикручивают через подготовленные отверстия в полке.
• Внутри шкафа прокладывают воздуховод, соединяют его с агрегатом и системой вентиляции дома.
• Затем устанавливают промежуточные полки.
• Проверяют работу оборудования. При обнаружении недостатков – устраняют.
• Последнее, что остается сделать, это установить фасады.

При установке вентиляционного агрегата в новую кухонную стенку затрачивается меньшее количество времени и сил. Внешний вид вновь установленной мебели со встроенной техникой отличается ровностью линий и свежестью изготовления.

Встраиваемая вытяжка позволяет сохранить желаемый интерьер кухни, а грамотный подбор размеров и мощности обеспечит требуемый обмен воздуха.

1 Основные функции

Принято считать, что лучше всего вытяжка совместима с традиционной газовой плитой. При готовке на ней появляется запах гари, который сложно убрать обычным проветриванием. Поэтому специальный прибор, вбирающий в себя весь неприятно пахнущий воздух, будет здесь как никогда кстати.

У электрических и индукционных плит такого недостатка нет: при их использовании угарный газ не выделяется, поэтому некоторые и полагают, что в вытяжке надобности нет. Тем не менее во время приготовления пищи практически все процессы происходят одинаково — как на старых, так и на новых плитах. И запах жира, и прочие сильные ароматы хорошо распространяются от обоих типов устройств.

Втягивая в себя воздух, это устройство улавливает и копоть, и жир, и грязь благодаря специальным фильтрам — жироуловителям. Кроме того, при наличии газовой плиты оно удаляет и излишки газа, не сгоревшие при эксплуатации. Всё это позволяет не только очистить воздух, но и поддержать безопасную обстановку в квартире, а также защитить окружающие предметы от жирового налёта.

Однако несмотря на столь большое количество положительных качеств устройства, не все люди устанавливают его у себя на кухне. Иногда это связано с тем, что они не знают, зачем нужна вытяжка над плитой. Чтобы понять, нужна ли она конкретному владельцу квартиры, стоит рассмотреть все плюсы и минусы.

Кулинарные онлайн-курсы

Мне нравится4Не нравится2

Если ты любишь готовить и знаешь рецепты интересных блюд, можешь открыть онлайн курсы по кулинарии. Обучать можно приготовлению национальной еды любой кухни: русской, тайской, азиатской, европейской, вьетнамской. Популярны мастер-классы по приготовлению бургеров, борщей, настоящей ухи, барбекю шоколада.

Недавно, например, я видел, как лучшие повара России готовили настоящую царскую уху 19 века из рыбы, овощей и шишек. Мастер-класс привлек множество желающих попробовать сделать тоже самое, большая часть из них были мужчины.

Стоимость одного мастер-класса – от 500 руб. за 1 человека, в группе могут участвовать от 3-5 человек.

Как установить (закрепить) плоскую кухонную вытяжку?

Плоская, или как ее еще называют, подвесная вытяжка обычно не имеет воздуховода, а снабжена фильтром для очистки воздуха.

Кстати, любую модель вытяжки можно запустить в режиме рециркуляции (очистки воздуха встроенным фильтром) либо в режиме отвода воздуха на улицу, зависит от вашего желания и возможностей.

Следует помнить, что фильтры нужно менять не реже двух раз в год.

Сама установка подвесной вытяжки очень проста. Вытяжное устройство имеет специальное крепление, нужно только перенести на стену отметки, расстояния между которыми будут соответствовать отверстиям на креплении.

Остаётся просверлить стену, забить дюбеля и отвёрткой или шуруповёртом прикрепить навесы. На них закрепляем вытяжное устройство и подсоединяем к сети.

Циркуляция теплоносителя

В качестве теплоносителя применяются: вода, спиртовой раствор или антифриз. Движение по трубам предусмотрено как естественное, так и принудительное — с одним или несколькими насосами.

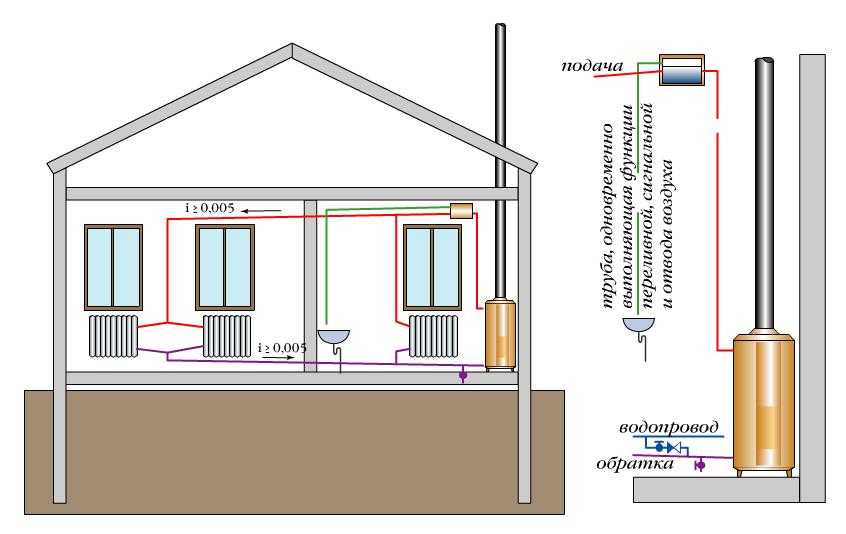

Естественная циркуляция

Самотек обеспечивается свойствами жидкости расширяться при увеличении температуры. В котле горячая вода, так как имеет меньшую плотность, вытесняется холодной наверх, начинается перемещение по системе. Остывая и увеличивая плотность, она стремится в начальную точку, к котлу. Таким образом замыкается контур.

Напор обеспечивается:

1. Разницей температур внутри системы и в помещении. Чем прохладнее в доме, тем быстрее перемещается горячая жидкость.
2. Разницей установки по высоте котла и нижней магистрали с отопительными приборами. Обогреватель стараются всегда располагать ниже (подвал, цокольный этаж), и чем больше перепад высот — от 3 м, тем больше скорость передвижения теплоносителя. В небольших зданиях этим условием пренебрегают за счет правильного подбора размеров элементов конструкции.

Чтобы уменьшить сопротивление труб, горизонтальные участки располагают под уклоном по направлению движения воды. Верхней точкой схемы служит открытый расширительный бак. При правильной сборке возникновение воздушных пробок в батареях исключается, они естественным путем вытесняются в бачок.

На скорость циркуляции влияют:

1. Диаметр труб разводки — изделия подбирают с увеличенным внутренним сечением, чтобы снизить сопротивление при движении жидкости. Имеет ленинградка система отопления диаметры байпаса и патрубков в 2 раза меньше значения внутреннего сечения основного русла.
2. Выбор материала. Лучшим признан трубопровод с полипропиленовой трубой. Пропускная способность синтетики в несколько раз выше по сравнению со стальными изделиями того же диаметра. Объясняется это устойчивостью полипропилена к известковым отложениям и коррозии. Металлопластик применять не рекомендуется.
3. Сложность схемы — определяется количеством стыковок, переходов от одного диаметра труб к другому, радиусом поворотов, типом запорных и регулирующих приборов. Наибольший эффект достигается при линейном размещении отопительных устройств.

При добавлении к основной конструкции дополнительных контуров обязательно учитывается установка игольчатого вентиля. Регулятор сбалансирует поток между разного диаметра трубами полипропиленовыми, отопление станет более равномерным. При циркуляции без насоса время бесперебойной эксплуатации системы из полимерных, оцинкованных труб с биметаллическими отопительными приборами — от 50 лет.

Однако у схемы с самотеком есть свои недостатки:

• нагрев до необходимой температуры в радиаторах занимает несколько часов, так как изначально перемещение охлажденной жидкости по магистрали медленное;
• длина контура имеет ограничение — около 30 м.

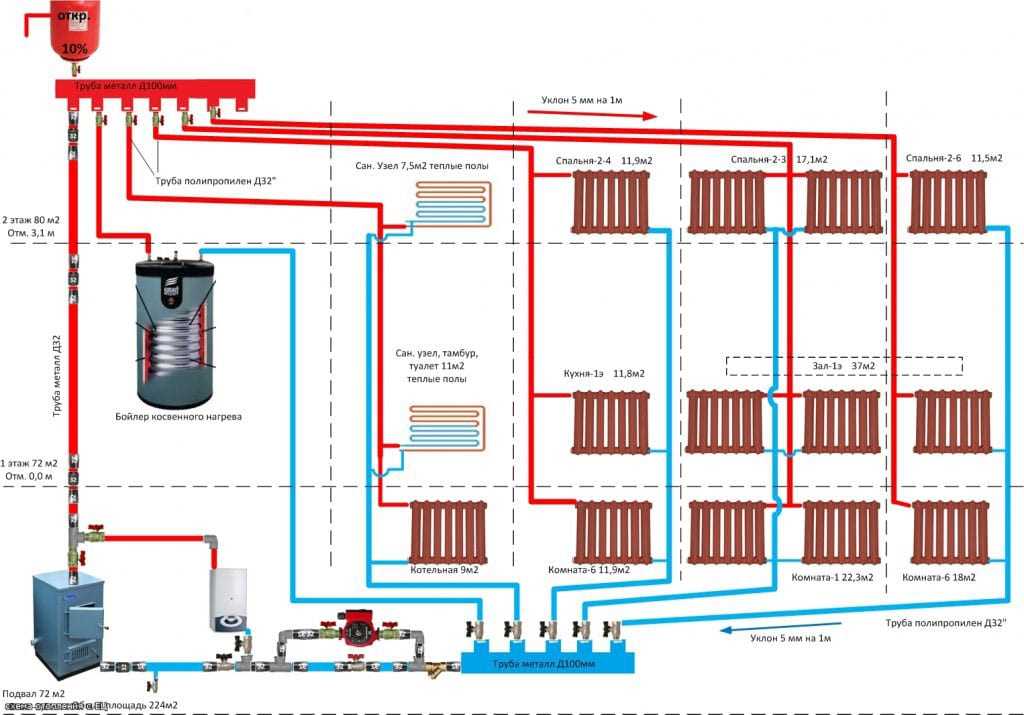

Принудительная циркуляция

Для увеличения скорости теплоносителя устанавливают насос. Искусственный разгон жидкости обеспечивает быстрый обогрев даже при небольшом диаметре магистрали, что является востребованным для обогрева двухэтажных домов не выше 30 м.

Искусственное продвижение потока всегда имеет закрытый тип системы, то есть без доступа воздуха. Так как единственным местом взаимодействия с внешней средой в конструкциях является расширительный бак, для закрытого типа его выбирают герметичным.

Стабильное давление определяется типом и мощностью котла, часто норма в границах 1,5 атмосфер. Дополнительным оборудованием, обеспечивающим безопасность работы системы отопления двухэтажного частного дома типа «ленинградка», служат:

1. Манометры — контролируют и регулируют давление внутри контура;
2. Предохранительный клапан — устанавливается на расширительном баке, при излишнем давлении через него автоматически выводятся излишки воды;
3. Воздухоотводчик — также находится на расширительном бачке, служит для извлечения воздуха, который образуется в процессе закипания воды в экстренных ситуациях сбоя системы терморегуляции.

Насос рекомендуется устанавливать в точке самой низкой температуры теплоносителя — на обратном контуре в непосредственной близости от котла. Такое расположение позволяет уменьшить негативное воздействие горячей жидкости на резиновые прокладки прибора и тем самым увеличить срок его безремонтной эксплуатации.

«Ленинградка» с циркуляционным насосом работает от сети переменного тока. Чтобы обеспечить непрерывность функционирования схемы в периоды отключения электроэнергии, устанавливают:

1. Бензогенератор в качестве резервного источника энергии.
2. Байпас, с помощью которого можно будет перевести систему в режим естественной циркуляции. Для этого перед и после насоса устанавливаются перекрывающие вентили, один из которых оснащен фильтром.

Перекрывание теплоносителя также бывает необходимым, когда нужно очистить, заменить фильтр грубой очистки прибора или сам насос, не прерывая движения жидкости по основному руслу.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа

Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
8. Сопло обводим на полке карандашом.
9. Вырезаем лобзиком монтажное отверстие.
10. То же проделываем и с верхней плоскостью шкафа.
11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
13. Шкаф с вытяжкой возвращаем на прежнее место.
14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
15. Все стыки заполняем герметиком.
16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Правильное расположение

Размеры вытяжек рассчитывают в зависимости от габаритов плиты или варочной панели. Необходимо помнить, что в идеале вытяжка должна быть на 10-15 см шире варочной поверхности. Если аппарат имеет меньшую ширину, это негативно сказывается на качестве вентиляции. На кухонном гарнитуре постоянно скапливается жир и грязь, а в воздухе чувствуется запах пищи.

Самостоятельная установка вытяжки не требует особых профессиональных навыков

Высота крепления устройства варьируется в пределах 65-80 см от плиты. От этой величины напрямую зависит всасывание жировых примесей и пара. Высота менее указанных значения не используется, так как существует возможность возгорания жиров, которые в продолжение длительного времени осели на фильтрах. Да и работать на плите с низко подвешенной вытяжкой неудобно. Устройство не рекомендуют устанавливать выше 80 см, так как в таком случае львиная доля побочных продуктов сгорания пройдет мимо.

Аппарат устанавливают неподалеку от розетки с заземлением. Поэтому уже во время ремонта нужно побеспокоиться о расположении электрической проводки и розетки. Шнур не должен висеть над плитой и конфорками, иначе он или перегреется, или перегорит. Провод прячут в специальном кабель-канале, который крепится к стене.

Чтобы аппарат работал с максимальным КПД, в доме обеспечивают хорошую приточную вентиляцию. Для этого устанавливают приборы принудительной вентиляции или используют функцию проветривания на окнах из металлопластика. В крайнем случае открывают форточку (только не в холодное время года).

Почему запах из вашей квартиры проникает к соседям?

• Если сосед нарушил работу своей вентиляции!
И постоянно из-за этого наслаждается соседскими ароматами, ругая их, а надо бы себя. Нарушил самым банальным способом — полностью перекрыл приток воздуха в квартиру, закупорив все свои пластиковые иллюминаторы и герметичные двери как в подводной лодке. А если нет постоянного притока воздуха в объёме не менее 150мЗ/ч, то выходить в вентиляцию очень скоро будет нечему, ведь вакуум вентиляция в квартире не создаст! И когда в герметичной квартире всё же часть тёплого воздуха выйдет в вентиляцию, то в канале своём и во всей квартире создастся небольшое пониженное давление по сравнению с улицей и соседскими квартирами и наступит баланс тяги и вентиляция просто встанет в его канале. А в это время в общем канале добавилась моя вытяжка и давление чуть увеличилось, а в его канале нет тяги, а наоборот подсос воздуха из общего. И сразу воздух из общего канала начинает легко проходить в область более низкого давления в канал соседа, и выходить в его герметичную кухню с более низким давлением, чем у всех остальных с открытыми окнами. Теперь этот задыхающийся в духоте сосед-душегуб, получает порцию общего воздуха до тех пор, пока его новое давление на кухне не сравняется с давлением в общем канале. Затем кто-то выключит вытяжку и у соседа слегка вытянет в канал и до следующей вытяжки…
Но стоит ему открыть окна в квартире в любую погоду даже самыми маленькими щелями, так стразу к него появится тяга в вентиляции и в его канале попрёт вверх 100 — 150мЗ/ч его воздуха со скоростью до 1,5 м/с и ни какая вытяжка другого соседа уже не пролезет в его канал навстречу его потоку.
Если многие соседи закупорят свои квартиры, то в наказание за такую душегубку им придётся нюхать мои кулинарные изыски. Но это уже их вина, а не моя проблема.
• Если на чердаке или крыше выход общего канала чем-то серьёзно забит, вроде сдохшей собаки в канале застрявшей или забытой фуфайке трезвого ответственного советского рабочего строителя.. Тогда любая вытяжка повышает давление в канале и воздуху проще вылезти у соседей, чем пробиваться сквозь собаку или кучу упавших кирпичей с фуфайкой. Но это, как говорят, гарантийный случай, и надо обращаться куда следует для прочистки канала.
• Если одновременно включат вытяжки на максимум сразу несколько кухонь на стояке — тогда возможна обратная тяга у тех, у всех остальных, кроме последнего этажа, т.к. на последнем канал свой и ни с кем не соединяется. Но это крайне маловероятно по тому что вытяжки работают не более 5% времени и не все готовят еду одновременно, а одна работающая вытяжка, да ещё и на минимальной скорости, вообще в общем канале почти ни чего существенно не добавит. 10%- это вообще не добавка…
• Если на улице температура заметно выше комнатной. В этом случае часто но не всегда, происходит, так называемое, ОПРОКИДЫВАНИЕ ВЕНТИЛЯЦИИ, и при том всей сразу, и это не следует путать с местной ОБРАТНОЙ ТЯГОЙ у отдельного соседа-душегуба, с плотно закрытыми окнами. Тут уже у всех будет дуть из вентотверстия и каждый спасается от этого как может, но лучше обратным клапаном на вентиляции. Включение одной вытяжки может либо усугубить проблемы во всём стояке или наоборот, развернуть всю вентиляцию в правильном направлении, если как следует прогреть общий канал горячим воздухом от вытяжки.
• Если к летней жаре добавить сильный ветер в направлении от окон кухонь стояка. Тогда дуть будет не в окна, а тянуть будет из окон, и вентиляция вместо вытяжной станет приточной!

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на Постановление правительства Москвы от 2 ноября 2004 года N 758-ПП «Об утверждении нормативов по эксплуатации жилищного фонда». Там есть такой двоякий пункт 3.4:

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья:

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Композиции из суккулентов: особенности, виды, принципы компоновки

Используйте декоративную присыпку

Монтаж вытяжки своими руками. Порядок работ

После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.

Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм

Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:

• Дороже обойдутся.
• Будут сложнее в монтаже.
• Будут более шумными во время работы вентиляции.

Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид

Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.

Помимо труб понадобятся:

• Площадка с решеткой, колена, переходники и муфты, а также держатели.
• Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
• Наружная решетка для воздуховода – пластиковая или металлическая.
• 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
• Крепежи (дюбели с саморезами).

Приготовьте также такие инструменты:

• Рулетка и уровень.
• Перфоратор.
• Болгарка или ножовка, чтобы резать трубы.
• Шуруповерт.
• Цементный раствор для замазывания отверстия после установки трубы.
• Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.

Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.

Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.

Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.

Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.

Монтаж можно начинать со сверления стены согласно разметке.

Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:

Если дом деревянный:

1. По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
2. Снаружи чертим вокруг отверстия круг нужного диаметра.
3. Лобзиком вырезаем отверстие.
4. Полученное отверстие очищаем от строительного мусора, выравниваем края.
5. Устанавливаем внутрь трубу и обратные клапаны.
6. Снаружи устанавливаем решетку.

Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.

Закрепление самой вытяжки выполняют строго согласно инструкции к ней.

Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.

Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.

Как платится налог на землю?

Сравнительный обзор моделей

По большому счету, все модификации вытяжек можно разделить на три большие категории:

• проточные;
• рециркуляционные;
• комбинированные.

Первый тип предназначен для транспортировки продуктов горения в вентиляционный канал здания посредством воздуховода. Следовательно, кроме крепления корпуса вытяжки над газовой плитой, потребуется монтаж каналов для выхода воздуха в вентиляционное отверстие.

Чтобы пластиковые или гофрированные каналы не портили дизайн интерьера, их прячут за подвесными конструкциями, фальш-стенами или размещают в верхних кухонных шкафах – антресолях

Рециркуляционные модели не оснащены воздуховодами, поэтому занимают меньше пространства и устанавливаются гораздо быстрее. Они очищают воздушные массы, пропуская их через жировые и угольные фильтры. По сути, гоняют воздух по кругу, освобождая его от паров, жира и вредных частиц, но не освежая.

Рециркуляционные модели имеют некоторые преимущества: они компактны и легки в монтаже. Пользуясь инструкцией производителя, установить и подключить такую вытяжку может даже новичок с отсутствием опыта подобных работ

Однако огромный сегмент рынка заняли универсальные модели, которые могут функционировать в обоих режимах: проточном и рециркуляционном. Очистка через фильтры может проводиться временно, пока происходит ремонт отводящих магистралей.

А если нет возможности установить воздухоотводные каналы, тогда фильтрация является единственно возможным способом улучшить микроклимат на кухне.

По способу установки вытяжное кухонное оборудование делится на автономное и встроенное. Первое монтируют отдельно, на стену или потолок, а второе встраивают в кухонные шкафы или другие подвесные конструкции.

Если вы выбрали встраиваемую модель, то при заказе кухонного гарнитура исполнителям необходимо предоставить размеры технического устройства для точной подгонки мебельного элемента

По конструкции и, соответственно, внешнему виду вытяжки делят на несколько видов, при этом у разных производителей они могут иметь отличающиеся названия. Наиболее популярными являются так называемые встроенные слайдеры, одна часть которых подвижна, купольные и наклонные модели.

В связи с популярностью «островного» кухонного интерьера стали востребованными и потолочные модели для рабочих зон, установленных в центре кухни.

Установка вытяжки производится в зависимости от конструкции и функций модели. Чтобы понять особенности монтажа, можно еще перед покупкой попросить у консультанта инструкцию по установке.

Возможно, там обозначены какие-то нюансы, препятствующие монтажу именно этого изделия на вашей кухне. Предположим, потолочная конструкция не выдержит веса оборудования или в шкафах не предусмотрены отверстия для прохода воздуховода.

Смотрите ещё

Процесс соединения вытяжки с системой вентиляции

Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.

При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:

1. Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
2. Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
3. Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
4. Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
5. Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.

Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.

Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.

Журнал

Как правильно подключить кухонную вытяжку к вентиляции?

В каждом доме есть система естественной вентиляции, куда можно подключить кухонную вытяжку. В ванной и на кухне стоят специальные, зарешеченные отдушины, они и ведут в вентиляционную шахту.

Техника подключение несложная, достаточно купить специальный щиток, он крепится на месте решётки отдушины, и уже имеет отверстие для крепления трубы.

Все просто, но есть «подводные камни». Старые многоэтажки не были рассчитаны на установку жильцами вытяжных устройств. Поэтому индивидуальные вентиляционные каналы также не предусмотрены, так как имеет место один канал ― коллективный.

В таком случае если жильцы подключают к нему вытяжные устройства, изменяется давление воздуха в системе вентиляции.

В результате либо воздух, насыщенный ароматами готовки, будет затягиваться в вентиляционные отверстия соседей, либо, если каждый поставит себе вытяжку и обратный клапан, устройства начнут соревнования по мощности.

Вариантов решения может быть несколько. Радикальное решение ― поменять квартиру на жильё в новостройке, где предусмотрены индивидуальные вентиляционные каналы.

Другим вариантом может стать вызов мастера – вентиляционщика, он на месте оценит состояние системы вентиляции, посоветует какую модель (более или менее мощную) можно установить без риска для соседей, если нужно, прочистит воздуховоды вентиляционной шахты.

Хорошим решением станет покупка рециркуляционой вытяжки либо создание индивидуальной системы вентиляции, что подразумевает наличие вентиляционного отверстия или окна, ведущего на улицу.

Если готового решения архитектура здания не предлагает, воспользуйтесь перфоратором. Просчитайте ход воздуховода на вашей кухне и определите оптимальное место. Готовое вентиляционное окно заделываем решетчатым щитком и выводим в него гофру.

2 Вентиляция в квартире и на кухне

В соответствии со статистикой в 90% случаев монтаж кухонной вытяжки своими руками предполагает непреднамеренное нарушение функционирования имеющейся в квартире или доме вентиляции. Некоторые специалисты рекомендуют проделать небольшое отверстие, в которое и будет отводиться копоть, продукты горения, крупицы жира. Самостоятельно эту проблему не решить, поскольку сечение вентиляционного канала останется прежним, об улучшении воздухообмена речи не идёт.

Движение воздуха по направлению от вытяжки к вентиляционному каналу

Впрочем, достаточно оборудовать небольшой короб, дополненный «клапаном-хлопушкой» и ситуация нормализуется. Соответствующее устройство представлено на фото ниже. Принцип действия этого механизма прост:

• в сделанном корпусе предусмотрено 2 отверстия;
• красным цветом обозначен клапан системы;
• в закрытом состоянии воздух циркулирует сквозь окошко, благодаря чему и происходит естественная вентиляция над газовой плитой.

В активном режиме вентилятор формирует давление, положение клапана корректируется и первое из окон закрывается, к схеме подключается естественная вентиляция. Данная схема включения примечательна тем, что кухонная вытяжка в частном доме в выключенном состоянии будет работать благодаря естественному воздухообмену.

Работа вытяжной вентиляции с обратным клапаном на кухне

Регулировка клапана осуществляется за счёт встроенной пружины, представляющей собой достаточно надёжное крепление. Специалисты советуют изготавливать клапан из лёгкого материала, пластика, алюминия.
