Правила установки сплит системы: этапы работы

Уход за оборудованием

Еще один важный момент установки кондиционера: монтаж оборудования заказывать у компании, которая имеет достаточно опыта в работе такого рода и ее услуги подтверждены лицензией.

Последующий уход за оборудованием лучше предоставить специалистам сервисного центра. Можно и самостоятельно заниматься всеми монтажными работами и чисткой устройства, но для этого потребуются специальные инструменты, навыки и изучение многочисленной литературы. Нужно также, тщательно изучить инструкцию пользователя, которая входит в комплектацию оборудования. Помимо инструкции, в комплект оборудования должны входить ключи для монтажа кондиционера.

Важно знать, что 1 – 2 раза в год кондиционер необходимо чистить от пыли и прочих загрязнений. Если Вы можете осуществлять чистку самостоятельно, то фильтры внутреннего блока можно чистить гораздо чаще, чем два раза за год

Это позволит увеличить производительность устройства и повысить срок службы кондиционера.

Чтобы пополнить недостаток давления холодильного контура оборудования, необходимо каждые 1,5 – 2 года заправлять кондиционер фреоном. Эта процедура проводится в помещении, где установлено оборудование, поэтому полностью исключается необходимость отключения и перемещения устройства. Фреон является небезопасной жидкостью для кожи, поэтому заправку лучше предоставить профессионалу.

Установка кондиционера

Как правильно выполнять монтаж кондиционера?

Дополнительно можно спрятать в стены различные элементы сплит-систем, которые не обладают очень красивым видом, а к ним относятся трубы и провода. В этом случае можно выполнить монтаж так, чтобы никаким образом не был испорчен внешний вид определенного помещения. Поэтому лучше всего заниматься монтажом на этапе проведения в квартире или доме капитального ремонта или же непосредственно в процессе строительства сооружения.

Сам процесс монтажа системы заключается в нескольких последовательных этапах:

Установка внутреннего блока сплит-системы. Данная работа должна выполняться по уровню, а при этом располагается прибор обычно на максимальной близости к потолку помещения. Монтаж выполняется таким образом, чтобы прибор не располагался напротив мест, где люди спят или постоянно сидят, а иначе на них постоянно будет попадать много холодного воздуха, приводящего к дискомфорту. Под блоком не должно быть лишних элементов, которые могут препятствовать его нормальной работе.

Установка наружного блока сплит-системы, которая должна быть выполнена в соответствии со всеми требованиями. Если выполнять все работы приходится на довольно существенной высоте, то тут придется воспользоваться специальным оборудованием, а именно вышкой. Ее крепление выполняется за счет походящих и надежных кронштейнов, которые легко будут выдерживать вес от этого тяжелого и специфического оборудования. Установка должна производиться по уровню, а если он монтируется на крыше, то перед и за прибором не должно быть каких-либо элементов, которые могут препятствовать воздухообмену в теплообменнике.
Соединение внутреннего и наружного блока, которое выполняется с помощью медных трубок и электрических кабелей

Также на этом этапе происходит вывод дренажной трубки и развальцовка медных трубок.
После всех выполненных работ важно убедиться в работоспособности системы, а также необходимо убедиться, что конденсат эффективно выводится на улицу и не возникает каких-либо других проблем. При этом нужно дополнительно уделить много внимания наладке оборудования, поскольку основные пользователи должны легко справляться с этой задачей, а пользоваться они должны пультом, с помощью которого будут устанавливать все необходимые и комфортные для них параметры работы оборудования.

Таким образом, установка мульти сплит-системы считается вполне простой, быстрой и не слишком сложной задачей, которая осуществляется своими руками, если знать все основные правила и требования, а также важно точно следовать правильной последовательности всех этапов. При этом важно учитывать, что для конкретного помещения или сразу нескольких помещений должно быть подобрано наиболее оптимальное и подходящее оборудование, мощность и другие параметры которого будут такими, чтобы кондиционер легко справлялся со своими основными задачами

К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой. Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы.

Запуск системы

Закончив все работы по коммутации, приступают к запуску. Систему необходимо подготовить, удалив из неё весь воздух, азот и влагу. Они попадают в трубы при их монтаже. Если систему не очистить от посторонних газов, то возрастёт нагрузка на компрессор, и его полезный ресурс понизится.

Негативное влияние на работоспособность системы сказывает и влага. В состав фреона, закачанного в кондиционер, есть масла. Оно предназначено для смазки внутренних элементов системы. Поскольку масло имеет гигроскопичную структуру, то смешавшись с водой потеряет свою эффективность. В свою очередь, это повлечёт преждевременный износ элементов системы.

Становится понятным что эта операция необходима. Система конечно запустится, но на непродолжительное время. Удаление воздуха и остальных посторонних включений выполняется двумя способами:

• впуском фреона в систему;
• вакуумным насосом.

Первый способ можно осуществить за счёт небольшого дополнительного запаса фреона, закачанного во внутренний блок. Он подходит только для трасс не длиннее 6 метров. Именно поэтому для более протяжённых коммуникаций требуется вакуумный насос. Если продуть длинную систему из внутреннего блока, то не останется фреона для её работы.

Регулирующий клапан внизу блокаИсточник www.claude-niez.fr

Впуск фреона

Пред началом операции на внешнем блоке откручиваются заглушки и крышки на клапанах. Далее на 1 секунду открывается клапан внутреннего блока на трубе большего диаметра. Делается это исходя из конструкции клапана. Как правило, используется шестигранный ключ.

Подав в систему фреон и создав избыточное давление необходимо его сбросить. Делается это при помощи золотником на той же трубе, путём зажима пальцем. При этом, нужно оставить в системе небольшое количество фреона, чтобы туда не проник свежий воздух. Эта процедура повторяется пару раз.

После её завершения на золотник накручивается заглушка, а клапаны на обоих трубопроводах полностью открываются. Для проверки качества соединений можно промазать их мыльной пеной.

Вакуумный насос

Эта процедура требует не только вакуумного насоса, но и наличия шланга высокого давления. Также понадобятся два манометра – для низкого давления и высокого давления.

Шланг подсоединяется к золотнику толстого трубопровода. При этом оба вентиля должны быть закрыты. После коммутации вакуумного насоса к системе он включается и оставляется работать на 15-30 минут. Этого времени вполне хватает, чтобы откачать из трубопроводов воздух и остальные примеси.

Вакуумный насос с манометромИсточник nasosovnet.ru

После отключения насоса его необходимо оставить присоединённым к трубопроводу с закрытым вентилем. В таком положении система должна стоять около 30 минут. В этот промежуток времени ведётся мониторинг показателей давления. Если все соединения герметичны, стрелки приборов должны остаться на месте.

Если показания начинают меняться – где-то некачественная герметизация. Как правило, это места коммутации труб к блокам. Их дополнительная протяжка устраняет проблему. Если не помогло, то утечку обнаруживают мыльной пеной.

Контроль давления в системеИсточник img3.olx.uz

Если полная герметичность системы подтвердилась, то оставив насос подключённым, открывается клапан на толстом трубопроводе. После затихания характерных звуков, свидетельствующих о заполнении труб фреоном, откручивается шланг насоса. Делать это лучше в перчатках, чтобы не получить обморожение от остатков фреона. Теперь можно открыть клапан на тонком трубопроводе. Все готово – систему можно включать.

Заключение

В заключении хочется отметить что монтаж и запуск – как кондиционеров, так и сплит систем достаточно сложное мероприятие. Необходимо обладать навыками строительных и монтажных работ, разбираться в технической документации и материалах. Именно поэтому, в большинстве случаев, к таким работам привлекают специалистов.

Более того, некоторые крупные сплит системы устанавливают только представители завода производителя. В противном случае теряется гарантия на сервисное обслуживание.

Также отметим, что запуск систем кондиционирования при помощи вакуумных насосов проводят в России и ближайших странах. В мировой практике их не применяют. Например, тот же Израиль где кондиционеры не выключают круглый год. Почему это делается, вопрос к зарубежным специалистам.

Источник

Подключение медных труб

Кабель ранее мы уже подключили, а завершается установка кондиционера своими руками подключением медных труб, дренажа. С дренажом проще. В нижней части внутреннего блока есть вывод, вот туда и вставляем шланг или трубу. Место соединения можно дополнительно уплотнить, используя сантехническую фум-ленту. Также для герметизации можно использовать силиконовый герметик.

Далее подключаем медные трубки. Начинаем в внутреннего блока. На боковой стенке выведены два порта — один со штуцерами большего диаметра, второй — меньшего

С какого из них начинать — не важно. Порядок действий такой:

• С портов для подключения медных трубок скручиваем гайки. При этом слышится шипение. Это выходит закачанный на заводе внутрь блока азот. Он предохраняет внутренности от окисления.
• С подготовленных труб снимите заглушки еще раз проверьте край. Он должен быть ровным.
• На трубу наденьте накидные гайки (не перепутайте, куда должна быть направлена резьба).
• Развальцуйте края труб. Во время работы держите трубку отверстием вниз — чтобы стружки и пыль внутрь не сыпались.
  • Трубку зажимаем в держателе чтобы снаружи торчало ровно 2 мм. Устанавливаем вальцовщик, закручиваем винт.
  • Вальцовка окончена, когда цилиндр больше не опускается. К этому времени должна сформироваться «юбка» большего диаметра.

• Развальцованный край трубы подводят к выходу внутреннего блока, соединяют из при помощи накидной гайки. Ее затягивают ключом. Никаких прокладок и уплотнителей использовать не надо. Медь — мягкий материал и под давлением он плотно прижмется, обеспечив герметичность. Но, для обеспечения плотного прилегания, необходимо обеспечить усилие в 50-60 кг.

• Аналогично подключаем внешний блок.

Собственно все уже подключено, но надо еще провести вакуумирование или попросту удалить влагу и воздух из рабочих органов кондиционера.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

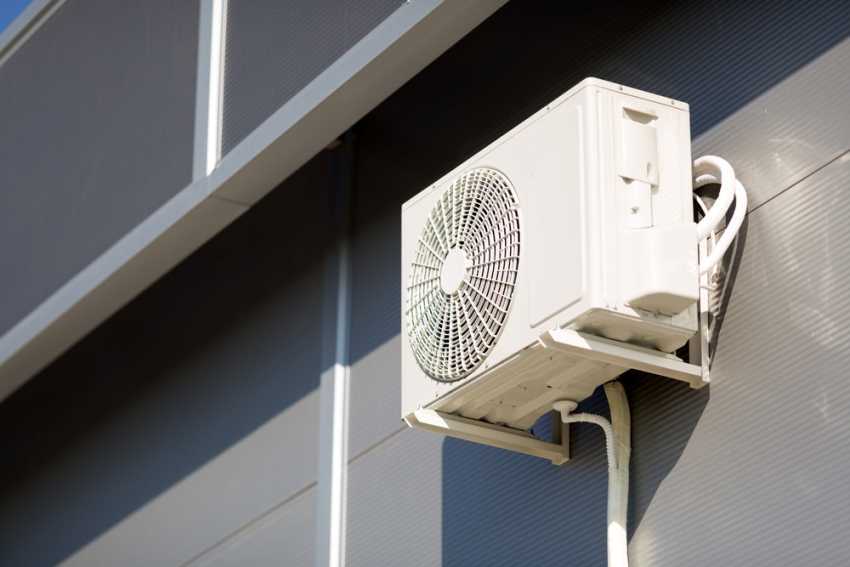

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Преимущества и недостатки монтажа кондиционера в два этапа

Как и у любого решения есть положительные и отрицательные стороны

В случае с «трассами» под кондиционер очень важно понимать, что вы получите взамен потраченных денег и сил

Преимущества:

• основным преимуществом такого монтажа, конечно же, является отсутствие лишних коммуникаций и кабельных каналов внутри помещения;
• второе преимущество такое, что появляется возможность установить «сплит» практически в любом месте квартиры. Это может быть расположение над дверью или в дальнем от окна месте. А если сильно хочется даже где-то в коридоре (хотя такой вариант я признаю меньше);
• появляется возможность расположить внешний блок «под окном» для лучшего доступа к нему. При этом исключить прохождение «кривых» коммуникаций по внешней стене дома;
• все самые грязные работы выполняются на первом этапе. К этим работам относится сверление отверстий и штробление стен;
• в какой-то степени снижается вероятность повреждения завершенного интерьера и мебели, поскольку самые сложные работы выполняются на первом этапе;
• еще к преимуществам я все же отнесу возможность провести дренаж в нужное место (например, во двор или канализацию). Это актуально в том случае, если нет возможности его вывода на улицу. Бывает всякое: запрет вывода конденсата на фасад, расположение под окнами входа в магазин, и прочее.

Недостатки:

• нужно все точно спланировать, чтобы по окончании всех работ, кондиционер расположился правильно. Подробнее об этом разберем дальше;
• в процессе ремонта могут повредить «трассу»;
• если в будущем задумаете переезжать с кондиционером, то его «трассу» извлечь будет проблемно. На новом месте придется делать новую «трассу». Минус не столь важный, но для кого-то может иметь решающее значение.

Начало работ

Первый этап заключается в проектировании размещения системы кондиционирования. Так, например, следует определить то, где будут располагаться оба кондиционерных блоков. Общеизвестен тот факт, что сплит-систему составляют два блока, один из которых располагается внутри помещения, а другой – за его пределами, с внешней стороны здания. Их соответственно называют внутренним и внешним блоками. В то же время, обязательным условием является также и учёт того, что они должны быть связаны специальной трассой, представленной в виде медных трубок.

Первоначальные действия также связаны и с изучением документации, которая шла вместе с вашей системой кондиционирования. Там же должно быть написано то, что можно делать, а чего нельзя допустить. Кроме того, в ней изложены характеристики максимально возможной длины связующей оба блока магистрали. Сами же работы выполняются следующим образом:

1. Итак, собственно работы начинаются с этапа установки наружной составляющей. Что касается конденсатора, то данный элемент должен быть помещён снаружи стены. Особо повезло в данном случае жителям нижнего этажа и счастливым обладателям незастеклённого балкона. Объясняется это лёгкостью установки внешнего блока сплит системы, которую можно осуществить собственноручно. Во всех остальных ситуациях потребуется помощь монтажников-высотников.
2. Крепёж внешней части системы к стене осуществляется с использованием кронштейнов. Они же, крепятся анкерными болтиками. Если вы думаете над вопросом о том, как правильно установить сплит систему, не забывайте располагать наружную составляющую сплит системы идеально ровно. Максимальная надёжность также должна быть обеспечена. Это может быть объяснено тем, что он конденсатор будет на протяжении не одного года располагаться под влиянием всевозможных природных воздействий.
3. Дальнейшие действия связаны с таким этапом, как монтаж внутреннего блока. Для грамотного и правильного достижения данной цели также придётся постараться. Берём строительный уровень и с применением дюбелей устанавливаем в стенку специальную планку, на которой будет крепиться испаритель. Стоит также отметить и то, что соответственная планка в подавляющем большинстве случаев составляет комплект поставки системы кондиционирования. Как видите, правила установки наружного блока несколько отличаются.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

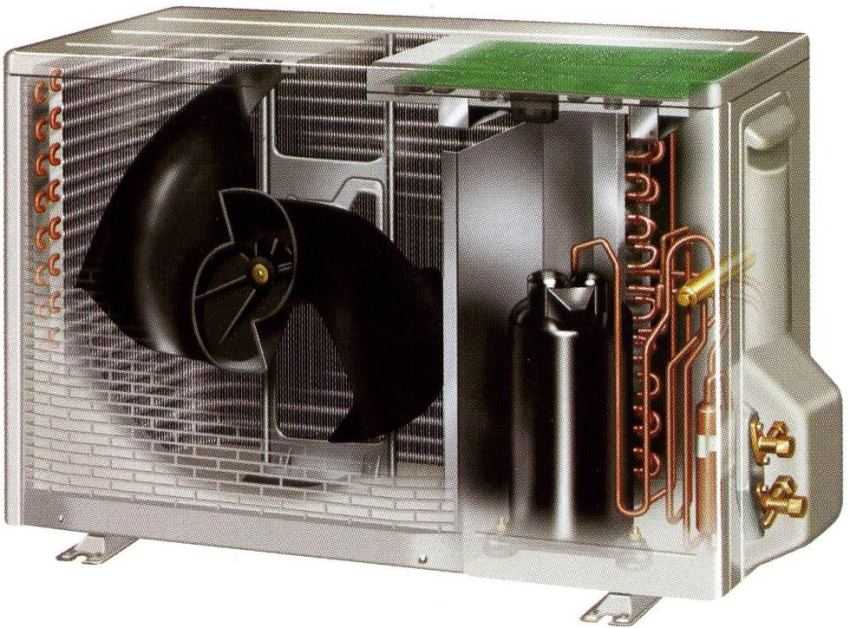

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

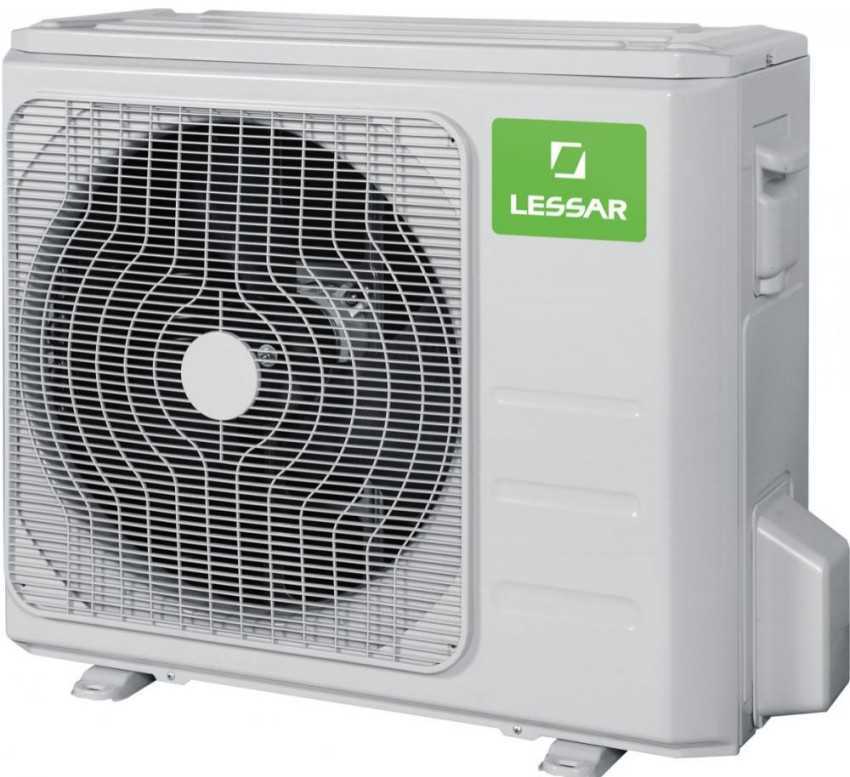

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.


Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Где лучше установить кондиционер в двухкомнатной квартире

Не редко приходится слышать такой вопрос. Частично я уже дал ответ, выразив свое мнение. А именно я говорил, что эффективнее устанавливать кондиционер в конкретной комнате, а не в коридоре. Так всё же, в каких комнатах прибор лучше установить? Я дам несколько рекомендаций, с помощью которых вы сможете для конкретного случая определить места размещения блоков.

«Двушка» часто представляет собой три «жилых» комнаты – гостиная, спальня и кухня. Определяем, где мы больше всего отдыхаем и спим. Я считаю, что спальня в этом плане должна иметь приоритет. Поскольку любой человек практически треть жизни проводит во сне! Если квартира является еще и местом работы, то определяем для себя, где больше всего проводим времени.

Вторую по приоритету комнату вычисляем по тому же принципу. Если затрудняетесь с выбором, то я предлагаю остановиться на гостиной (там, где мы тоже много отдыхаем).

После того, как определили приоритеты по комнатам, УЧИТЫВАЕМ СВОИ ФИНАНСОВЫЕ ВОЗМОЖНОСТИ И ЖЕЛАНИЯ. Если планируете обойтись одним кондиционером, то ставим его согласно вашим потребностям (я рекомендую в спальню).

Если позволяет бюджет, то отличным решением было бы установка «кондеев» в двух основных комнатах (спальня и гостиная, например). И при этом лучше учитывать маленький запас по мощности. Например, если гостиная и спальня имеют площадь каждая по 15 м.кв., то можно поставить в каждую по «девятке» 2,7 кВт (хотя «семерка» по мощности 2 кВт вполне подошла бы для каждой из комнат!). Эта замена обойдется не на много дороже, но при таком раскладе даже в коридор и на кухню «дойдет» живительная прохлада.

Если денег вообще немерено, то ставьте кондиционеры в каждой жилой комнате (спальня, гостиная, кухня).

Выводы и полезное видео по теме

Мастер-класс по аккуратной установке сплит-системы после выполненного строительного ремонта комнаты:

Знакомство со всеми типами домашних кондиционеров, плюсы и минусы различных конструкций:

Лучшее время для монтажа сплит-системы вам помогут определить видеоматериалы, рекомендации экспертов. Устанавливать кондиционер до начала строительного ремонта или после его окончания, вы решите исходя из своих новых знаний и личного предпочтения.

Вы уже выбирали оптимальное время для установки кондиционера в процессе ремонта квартиры?  Желаете поделиться вашим опытом, рассказать об определенных преимуществах и недостатках монтажа сплит-системы? Опубликуйте ниже отзывы, фото, вопросы, советы и комментарии.

Выводы и полезное видео по теме

Приложенный ниже видеоролик поможет углубить и закрепить полученные по теме знания:

Принцип работы любого кондиционера, независимо от марки, типа, достаточно прост. Так как в его основе простейшие физические явления. В тоже время следует помнить, что климатическое оборудование имеет различные технические характеристики. Кроме того, кондиционеры отличаются надежностью, эффективностью, удобством в управлении. Что нужно учитывать, как и будущий переход на безопасный фреон, так как эта особенность может привести к финансовым потерям.

Источники

• https://www.Eldorado.ru/c/konditsionery-split-sistemy/tag/dlja_kvartiry/
• https://domikelectrica.ru/kak-vybrat-xoroshuyu-split-sistemu-dlya-kvartiry/
• https://dantex.ru/articles/printsip-raboty-konditsionera/
• https://oventilyatsii.ru/kak-rabotaet-kondicioner-v-kvartire.html
• https://kak-sdelano.ru/elektrica/ustanovka-split-sistemyi
• https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html
• https://AeroClima.ru/kondicionirovanie/kak-ustroen-konditsioner-split-sistema/
• https://sovet-ingenera.com/tech/klimat/printsip-raboty-konditsionera.html
