Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Глубинный дренаж на глинистых почвах и на другой сложной местности

Алгоритм строительства глубинной системы на сложных участках таков:

1. Выкопайте траншею: на глинистом грунте глубиной в 60 см, на суглинке – 80-90 см, на песчаной почве – 100 см. Уклон – не больше 30 градусов.
2. Насыпьте на дно траншеи песок, не более 10 см, и утрамбуйте его.
3. Застелите дно геотканью: ее края должны заходить на бортики вырытой траншеи.
4. Засыпьте геотекстиль мелким щебнем слоем в 20 см.
5. Поверх щебня уложите дренажные трубы перфорацией вниз. Отрегулируйте их положение.
6. Покройте трубы новым слоем щебня и заверните края геоткани. У вас должен получиться своеобразный «рулет»: песок-геоткань-щебень-труба-щебень-геоткань. Такая конструкция будет защищать дренаж от заиливания: геоткань и щебень пропускают водные потоки, но задерживают почву, не давая ей попадать в трубу.

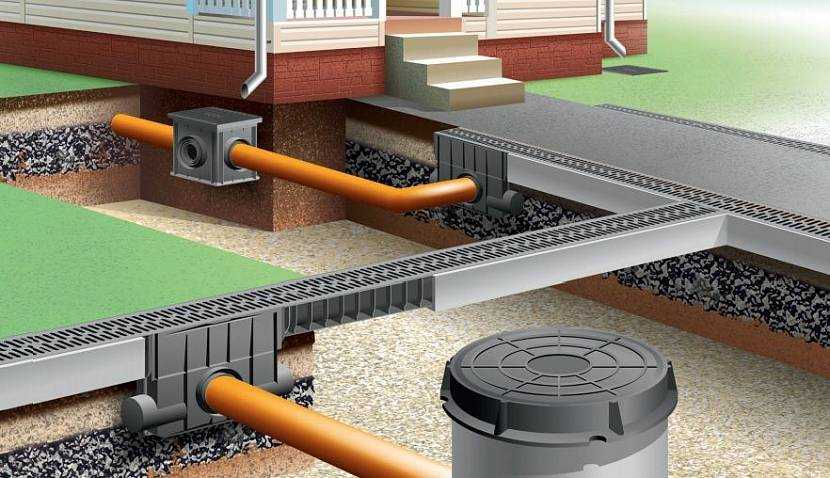

   Дренажная система — схема

7. Обустройте коллекторный колодец из железобетонных колец или установите уже готовый пластиковый резервуар. Подведите к нему трубы. Коллектор должен находиться в самой нижней зоне дачного участка. Диаметр сооружения должен быть не менее 1-1,5. Воду из него можно выводить или в водоем, или в ливневую канализацию.
8. Уложите на верхнюю щебневую подушку плодородную почву, которую сняли при обустройстве траншеи. Когда грунт просядет, покройте его еще одним слоем почвы – это поможет сделать дренажную систему практически незаметной.
9. Постелите сверху полосу дерна.

Как видим, в устройстве дренажной системы на дачном участке нет ничего нереального, поэтому не бойтесь браться за такую работу самостоятельно. Главное – точно определить необходимый тип дренажа и следовать правилам его монтажа. И не забывайте, что приложив усилия всего один раз, вы сможете обезопасить себя от массы проблем в будущем, а именно – от гибели огородных и садовых культур и затопления собственной дачи.

Варианты ливневой канализации

Подземная

Это когда все составляющие устройства расположены ниже уровня земли.

Если этот вопрос рассмотреть с эстетической точки зрения, то здесь есть много положительных моментов.

Но, с другой стороны, чтобы выполнить подземную ливневку, придется проделать большой объем земельных работ и выложить значительную сумму денежных средств.

Такую систему, как правило, оборудуют в случае строительства дома или при основательной переделке всего участка.

Данная установка бывает двух типов:

• промерзающая,
• незамерзающая.

Первая разновидность имеет простое устройство, но здесь есть значительный недостаток (название говорит само за себя).

Эта система зимой и ранней весной не функционирует.

Для того, чтобы сделать незамерзающую ливневую канализацию, укладка труб должна вестись ниже уровня промерзания грунта.

О конкретных цифрах говорить не приходится, так как для каждого региона они, разительно отличаются друг от друга. В среднем, эти показатели колеблются в пределах 150 – 180 см.

Наземная

Она не сложная в изготовлении, и при этом, довольно, эффективная.

Что собой представляет данная установка?

Это структура поверхностных желобов, выполненных из:

• металла,
• пластика,
• бетона.

Вода, которая течет по водосточным трубам, сначала попадает в эти каналы.

Только потом она направляется в специальные емкости (рейтинг лучших септиков для загородного дома) или в общую канализационную магистраль.

Поверх лотков должны быть уложены решетки, которые будут препятствовать попаданию в желоба мусора.

Защитная металлическая сетка выполняет, вдобавок ко всему, еще и декоративную функцию.

Материал, из которого она производится:

• чугун,
• сталь,
• алюминиевый сплав.

Наибольшим спросом пользуются решетки из алюминия – у них самый красивый внешний вид и длительный срок службы.

Для предотвращения проникновения осадков внутрь желобов через места стыковки, они заделываются герметиком.

Такая ливневка на участке загородного дома занимает много места по периметру. В нее стекает вода с:

• крыши строения,
• дорожек,
• тротуаров и других площадок.

Следует помнить!

При обустройстве наземной ливневой канализации своими руками, нужно правильно и очень точно рассчитать уклон желобов.

Иначе, не взирая на присутствие поверхностных проточин, вода не сможет по ним стекать.

Она, просто, не будет успевать проникать в водосборники и скапливаться на поверхности грунта и садовых дорожек.

Совмещенная

Это наиболее оптимальное сочетание по внешнему виду и вложению капитала.

К данному виду производства работ прибегают, в основном, когда есть острая необходимость в экономии трудовых и денежных ресурсов.

В смешанную систему входят элементы схемы точечной канализации и компоненты системы открытого типа.

Для системы ливневой канализации, лучше всего, подойдут полиэтиленовые трубы светло-коричневого цвета (они предназначены для наружного применения).

У них намного больший диаметр, чем у аналогичной продукции из другого материала.

В некоторых случаях используют изделия из чугуна или асбеста.

Минимально, допустимый диаметр труб для ливневки – 150 мм.

А вообще-то, чем больше, тем лучше.

При их монтаже нужно соблюдать уклон не менее 3%.

В зависимости от каждого, конкретного случая, необходимо разрабатывать свою собственную методику – в этом случае единых рекомендаций вам дать никто не сможет.

Все земельные наделы имеют определенные особенности, а именно:

• впитывающий потенциал грунта,
• топография,
• застройка,
• схема расположения здания и т.д.

Для всех владельцев загородных коттеджей будет уместным придерживаться одного общего правила – по возможности, воду нужно отвести, как можно дальше от постройки. Например, ее можно сбросить в пруд, выполненный в форме уличного бассейна для дачи (написано здесь).

Это предписание обязательно к выполнению.

При желании, можно построить ливневую канализацию для нужд частного дома любой конфигурации и сложности.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;— Подтапливание подвала;— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

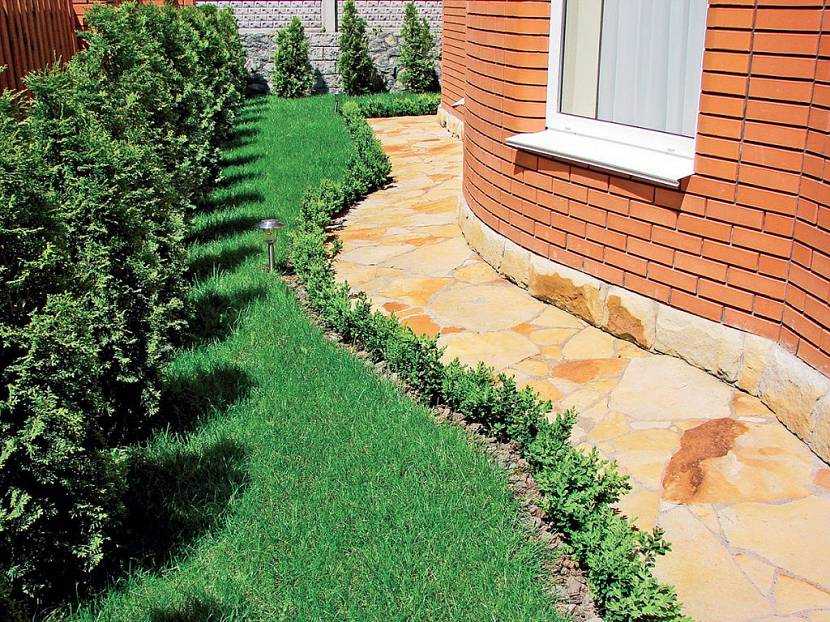

Отмостка — это не только отвод воды. но и защита фундамента

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый уклон трубы делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько смотровых колодцев.

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам поглотительный (фильтрующий) колодец, предназначенный для слива основного объема воды.

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Уход за пристенной системой дренажа

Для полноценного функционирования этого типа искусственно созданного водотока следует осуществлять его регулярный осмотр с периодичностью не менее одного раза в месяц. Здесь имеется в виду контроль за колодцами, которые могут загрязниться, что предполагает обязательную их очистку от мусора.

Весной и осенью такого рода проверки необходимо производить чаще, так как в эти периоды года обычно бывает много дождей. В весеннее время происходит таяние снега, что провоцирует появление большого количества талых вод. Здесь уже необходимо чистить не только саму систему дренажа, но и ливневую канализацию.

Что из себя представляет дренаж

Дренаж – это система, которая отводит избыточное количество влаги от здания при помощи конструкции из труб. Существует мнение, что для эффективного сбора воды достаточно лишь отмостки, но специалисты в этой области рекомендуют устанавливать полноценную дренажную систему, позволяющую обеспечить гораздо лучшую защиту здания от пагубного воздействия влаги.

Какой бы красивой ни была отмостка, она не защитит полностью дом от воздействия влагиИсточник pinterest.at

Дренажная система для дома может быть трех видов:

• Открытая. Является конструкцией, где в качестве отводящих дренов используются траншеи открытого типа, глубина и ширина которых составляет 0,5 метра. Это самый простой в исполнении вариант дренажа для самостоятельной установки. К недостаткам такой системы можно отнести неэстетичный вид, а также ненадежность сооружения, которое потребует дополнительного укрепления стенок специальными лотками;
• Засыпная. Это конструкция, где подготовленные траншеи засыпаются крупнодисперсным щебнем или бутом, а поверх накладывается дерн. Преимущество такого дренажа – долгий срок службы и простота в установке. Кроме плюсов существуют и минусы: низкая пропускная способность, невозможность проведения технического обслуживания;
• Закрытая. Осуществляется путем укладки в землю дренажных труб с отверстиями. Такая система отличается эффективностью и отсутствием недостатков других систем. Ее минус – достаточно сложная в исполнении установка.

Закрытую дренажную систему сложно сделать правильно без определенных навыков и знанийИсточник handmaster.ru

Дренажные трубы для отвода грунтовых вод: полная классификация изделий

В этой статье рассматриваются дренажные трубы для отвода грунтовых вод: представлена полная классификация изделий для дренажа, их преимущества, характеристики и основные параметры. Благодаря этой информации вы научитесь подбирать подходящие типы труб для определенных видов отводящих систем в соответствии с их требованиями, особенностями грунта и пр.

Гофрированные стенки труб обладают высокой сопротивляемостью к возникновению любых деформационных изменений под воздействием нагрузок

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

Обратите внимание! Большой объем талых и ливневых вод способен спровоцировать подъем уровня грунтовых вод. Появление такой ситуации крайне нежелательно, поскольку в результате возрастает разрушающее воздействие на фундаментную часть здания, а также все элементы ландшафтного дизайна, расположенные на участке. Дренажная система помогает избавиться от избытка воды на участке

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

• повышенная влажность грунта,
• формирование плесени,
• затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов,
• формирование мерзлоты,
• появление луж на мощеных покрытиях,
• образование наледи на пешеходных дорожках,
• загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

• асбестоцементными,
• керамическими,
• пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

1. Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
2. Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
3. Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
4. Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Обратите внимание! В таблице указана средняя цена труб дренажных 200 мм из различных материалов. Существуют и другие варианты диаметра, однако, в изделиях из керамики, асбестоцемента и пластика стандартные размерные параметры не совпадают. Поэтому для сравнения взят диаметр дренажной трубы 200 мм, который присутствует в ассортименте всех указанных изделий

Поэтому для сравнения взят диаметр дренажной трубы 200 мм, который присутствует в ассортименте всех указанных изделий.

Сравнительная таблица расценок:

Дренажные трубы для отвода грунтовых вод: полная классификация изделий Дренажные трубы для отвода грунтовых вод с загородного участка: типы изделий, их характеристики, расценки и особенности применения в системах водоотвода.

Технология устройства поверхностного дренажа вокруг частного дома

Точечный дренаж

Эта система не требует сложного монтажа, не выделяется на территории участка, а за счёт пескоуловителей и мусоросборников не вызывает сложностей при эксплуатации, обладая при этом значительной пропускной способностью.

При выборе конструкции такой дренажной системы требуется учитывать вероятность воздействия на неё нагрузок – в местах движения транспорта требуется использование моделей с повышенной прочностью.

Последовательность производства работ:

1. В выбранных местах установки приборов копают приямки, по размеру сопоставимые с конструкцией, добавляя небольшой запас. Глубина приямков должна учитывать толщину заливаемой бетонной подушки;
2. Заливают в приямках бетонные подушки толщиной порядка 100-120 мм.;
3. Приямки соединяют по периметру дома трубами, уложенными в траншеи. Глубина заложения труб должна соответствовать отметке верха бетонных подушек;
4. В приямки устанавливают дождеприёмники, соединяя их с водоотводящими трубами системы. Уклон системы труб должен превышать 0,5% (5 мм. на погонный метр длины трубы).
5. Перед окончательной заливкой бетоном необходимо установить на дождеприёмники декоративные решётки, чтобы убедиться в уровне их расположения на 3 – 5 мм. ниже поверхности земли для наибольшей эффективности сбора атмосферных вод. Решётки обычно не требуют крепежа, а просто укладываются на принимающий воду прибор;
6. Заливают бетонным раствором пространство между дождеприёмниками и стенками приямков.
7. На дистанции 3-5 метров от здания выкапывают траншею длиной от четырёх метров и глубиной 0,5 – 0,7 м., дно траншеи засыпают крупнозернистым песком и тщательно трамбуют. Чем больше длина траншеи, тем эффективнее будет водоотведение из защищаемой зоны. Сверху укладывают слой геотекстиля, на него насыпается слой щебня (гравия) толщиной порядка 0,1-0,2 м. К траншее выводят и соединяют между собой трубы от точечных дождеприёмников. На гравий укладывают отверстиями вниз дренажную трубу, к ней переходниками подсоединяют трубы, ведущие от дождеприёмников. Затем сверху насыпают слой щебня слоем 0,1 м. и накрывают его геотекстилем. В заключение производят засыпку траншеи грунтом и приступают к возведению отмостки.

Линейный дренаж

Система линейного дренажа вокруг дома, в отличие от точечного, выполняется в виде длинных открытых дождеприёмников и применяется для зданий без конкретно выделенных зон сброса атмосферной воды. При этом вода собирается в приёмные желоба по всей длине линии дренажа и затем с помощью подземных труб отводится за пределы границ защищаемого участка.

Желоба такого водоотвода отливаются из морозоустойчивого пластика или фибробетона. Они имеют высокий срок эксплуатации, обладают устойчивостью к значительным механическим воздействиям. Геометрические размеры жёлоба подбирают исходя из количества принимаемой ими воды, которое напрямую зависит от площади крыши здания.

Технология производства работ:

1. Согласно предварительно разработанной схеме размечают на местности местоположение дождеприёмников посредством колышков и верёвки.
2. По выполненной разметке выкапывают траншеи под водоприёмные желоба. Глубина дна траншеи определяется отталкиваясь от высоты профиля дождеприёмника + 100 мм. для заливки опорной бетонной подушки, ширина же траншеи должна примерно на 70-100 мм. превышать ширину жёлоба. При этом нельзя забывать про обеспечение должного уклона дождеприёмников и заглубление закрывающих их решёток на 3-5 мм. ниже поверхности земли.
3. Дно траншеи тщательно выравнивают и трамбуют.
4. Заливают бетонную подушку заданной толщины.
5. В нижней точке периметра дренажа вокруг дома устанавливают пескоприёмник (пескоуловитель), контролируя правильность его установки строительным уровнем. От пескоуловителя заглублёнными в земле трубами вода отводится в существующую канализацию или за пределы участка.
6. Монтируют желоба дренажной системы, соединяя их пазы между собой. Не лишним будет заделать стыки соединения герметиком.
7. Переходными муфтами производят подсоединение желобов с пескоуловителем, для этого в его корпусе присутствуют заглушенные отверстия или предусмотренные для их устройства места.
8. После контроля уклона и качества укладки, желоба по бокам заливают бетонным раствором. Перед заливкой следует одеть на желоба декоративные решётки для предотвращения деформаций из-за давления на стенки бетонной смеси.
9. Производят засыпку пазух траншеи грунтом.

Такой дренаж вокруг дома в процессе эксплуатации требует периодической очистки дождеприёмников и решёток по мере засорения. В зависимости от количества осадков процедуру очистки рекомендуется проводить раз в две-три недели.

Какие проблемы решает дренажная система?

Корректный отвод излишней воды от подошвы фундамента жилых зданий и хозяйственных построек защищает строения от осадки, появления не эстетичных сырых пятен, потемнения углов и образования плесневых грибков, а подвалы – от ежегодного сезонного затопления.

Почва не «плывет», а при низких температурах не возникают последствия морозного пучения, «выдавливающие» постройки из грунта. Отводки, дорожки и тротуары, размещенные на территории, не трескаются и сохраняются в идеальном состоянии.

На хорошо дренированных участках долго и надежно работают очистные коммуникации и сооружения. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям наружу.

Влага от выпавших атмосферных осадков, своевременно уходящая по отводным каналам, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву в саду, тем самым вызывая водную эрозию.

На участках с выраженным уклоном система отвода во время интенсивных осадков перенаправляет потоки воды в дренажные каналы, тем самым препятствуя размыванию грунта и сохраняя привлекательный внешний вид общей поверхности почвы.

В комплексе с кровельными ливнестоковыми коммуникациями дренажная система быстро удаляет лишнюю воду с периметра землевладения, не дает ей просачиваться в подвально-цокольные помещения и предотвращает подтопление как строений, так и всего участка.

Водная эрозии негативно сказывается на состоянии земельного покрова и существенно снижает уровень урожайности садовых и огородных культур
