Воздушная система отопления: эффективный обогрев и кондиционирование

Аргументы в пользу выбора воздушной системы

По сравнению с привычными системами, работающими на жидком теплоносителе, воздушные схемы имеют значимые преимущества. Рассмотрим их поподробнее.

1. Высокий КПД воздушных систем. Производительность контуров нагрева воздухом достигает порядка 90%.
2. Возможность отключения/включения оборудования в любое время года. Прерывание работы возможно даже в самые сильные зимние холода. Это означает, что отключенная отопительная система не придет в негодность при отрицательных температурах, что, например, неизбежно для водяного отопления. Включить в работу ее можно в любой момент.
3. Невысокая эксплуатационная стоимость воздушного отопления. Отсутствие необходимости приобретения и монтажа достаточно дорогостоящего оборудования: запорной арматуры, переходников, радиаторов, труб и др.
4. Возможность объединения систем отопления и кондиционирования. Результат объединения позволяет поддерживать в здании комфортную температуру в любой сезон.
5. Низкая инерционность системы. Это обеспечивает предельно быстрый прогрев помещений.
6. Возможность установки дополнительного оборудования, которое используется для поддержания оптимального микроклимата. Это могут быть ионизаторы, увлажнители, стерилизаторы и тому подобное. Благодаря этому можно подобрать комбинацию приборов и фильтров, точно соответствующую потребностям жильцов дома.
7. Максимально равномерный прогрев помещений без локальных зон подогрева. Указанные проблемные участки обычно находятся около радиаторов и печей. За счет этого удается предотвратить температурные перепады и их следствие – нежелательную конденсацию водяных паров.
8. Универсальность. Воздушное отопление можно использовать для обогрева помещений любой площади, расположенных на каком угодно этаже.

Есть у системы и некоторые недостатки. Из числа наиболее значимых стоит отметить энергозависимость конструкции. Таким образом, при отключении электроэнергии отопление перестает функционировать, что особенно заметно в местностях с перебоями в электроснабжении. Кроме того, система требует частого технического обслуживания и наблюдения.

Воздушное отопление очень экономично. Первоначальные затраты на его обустройство невелики, эксплуатационные расходы тоже невысокие

Еще одна отрицательная особенность воздушного отопления заключается в том, что монтаж конструкции должен осуществляться в процессе строительства. Установленная система не подлежит модернизации и практически не меняет свои эксплуатационные характеристики.

При необходимости возможен монтаж воздушного отопления в построенном здании, но в этом случае используются только подвесные воздуховоды, что не эстетично и не всегда эффективно.

Как выбрать теплогенератор?

Выбирая отопительное оборудование нужно учесть массу деталей

В первую очередь важно оценить площадь отапливаемого помещения. Чем больше здание, тем мощнее должен быть теплогенератор

Теплоемкость здания рассчитывается по формуле:

р=V·ΔT·k/860

p — искомая теплоемкость;

V — отапливаемая территория (перемножаются высота, длинна и ширина комнаты);

ΔT — разница температурных показателей в здании и за его пределами;

K — теплоизоляция (показатели материала, которым утеплено здание).

Показатели самых часто используемых материалов:

• двойной слой кирпича — 1-1,9 Вт/м°С;
• одинарный слой кирпича — 2-2,9 Вт/м°С;
• деревянные панели или профнастил — 3-4 Вт/м°С;
• современная тепло и гидроизоляция — 0,6-0,9 Вт/м°С.

Показатель количества килокалорий в киловаттах — 860. Общепринятые стандарты — на 1 кВт мощности теплогенератора необходимо от 30 кубометров нагнетаемого воздуха.

Мощность воздухонагревателя должна превышать мощность горелки минимум на 15%. Такое оборудование надежно и эффективно в любой ситуации. Его использование сокращает затраты на электроэнергию

Зная величину теплоемкости можно подобрать оборудование, которое сможет обогреть всю площадь помещения.

Нюансы при выборе теплогенератора

Перед приобретением отопительного оборудования обязательно нужно:

• обустроить дымоход для выхода токсичных газов;
• продумать систему вентиляционных каналов для циркуляции нагретого воздуха;
• с помощью формулы рассчитать мощность устройства.

Выполнив все эти действия можно смело отправляться за приобретением.

Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать мощный напольный генератор и синхронизировать его работу с вентиляцией, осуществляющей забор воздуха сразу с улицы

Для выбора качественной модели газового теплогенератора нужно обратить внимание на следующие нюансы:

• тип и конструкция горелки — актуально, если может потребоваться смена топлива;
• гарантийный талон и техпаспорт — гарантия приобретения оригинального (не бракованного) оборудования;
• качественные комплектующие — такое оборудование стоит дороже, но его срок службы гораздо дольше.

Учитывая эти факторы выбранный теплогенератор прослужит долгие годы.

Советы для выбора надежного оборудования

Следуя простым рекомендациям можно избежать приобретения некачественного товара:

1. Покупку лучше совершать в сертифицированных точках продаж. Часто на оптовых базах и в интернете под видом качественного оборудования продают бракованные изделия. Ловушкой является сниженная вдвое стоимость.
2. Если нет возможности или вы не успели рассчитать требуемую мощность устройства, то консультанты в магазине выполнять это за вас. Для этого нужно только знать площадь дома, высоту потолков и толщину стен. Произведя расчеты, специалисты предложат оптимальную модель для вашего дома.
3. Рекомендуется приобретать марки, имеющие положительные отзывы в сети интернет. Также вы можете заранее узнать, как ведет себя оборудование во время эксплуатации и прочие особенности.

Для домашнего пользования идеальным вариантом станут такие модели как Airmax D 28, Titan 25 (30, 35), Fuela, ТГ-7,5, Дракон 12.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

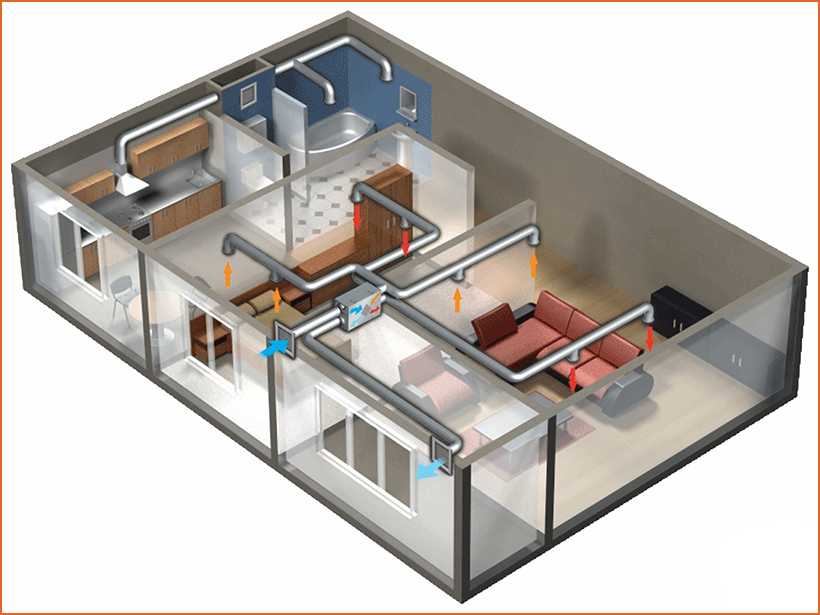

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

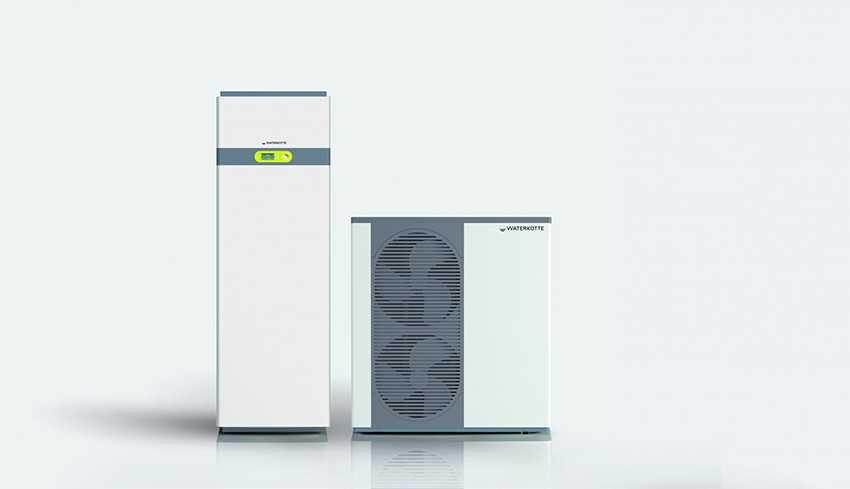

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Применение канальных кондиционеров и тепловых насосов

Зачастую электрическое воздушное отопление дополняют такими элементами, как:

• многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
• антипылевые фильтры;
• фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
• приточно-вытяжные вентиляционные системы.

В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.

Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.

Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.

Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.

Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.

Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.

Расчет системы отопления дома

Расчет системы – калькулятор онлайн

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

онлайн-калькулятором

Воздушное отопление

Воздушное отопление требуется для того чтобы поддерживать комфортную температуру в холодный период. А какая именно это температура – расписано в ГОСТ 30494-96.
Так, для жилых помещений норма — +20 градусов, для угловых жилых комнат — +22 градуса. Для кухонного помещения — +18 градусов, ванная комната — +25 градусов, а туалет — +18 градусов. Заметим, что такие нормы пригодны для многоквартирных домов.

Расчет мощности, на который обычно опираются проектировщики, создающие отопление воздухом и вентиляцию, дает довольно усредненные значения – и точным образом определить утечки тепла будет трудно. Помимо этого, они меняются в зависимости от того, какие в данный момент температура, ветер и влажность на улице.

Составные части воздушного отопления

Но уже достаточно долгое время существует такая методика, на которой можно основываться в случае самостоятельного проектирования. Инструкция здесь довольно простая: на 1 куб.м помещения нужно 40 Вт тепловой мощности. На каждый оконный проем добавляем по 100 Вт тепла. На каждую дверь, которая ведет на улицу – 200. Коэффициент для угловых квартир – 1.2-1.3, для частных домов – 1.5. Также применяется региональный коэффициент: 0.7-0.9 для теплых регионов, 1.2-1.3 для европейской части Российской Федерации, 1.5-2.0 для Крайнего Севера и Дальнего Востока. Когда на улице более теплая температура, чтобы регулировать температурный режим в доме, не открывая форточки, можно заменить вентиль радиатора на дроссель или термостатическую головку.

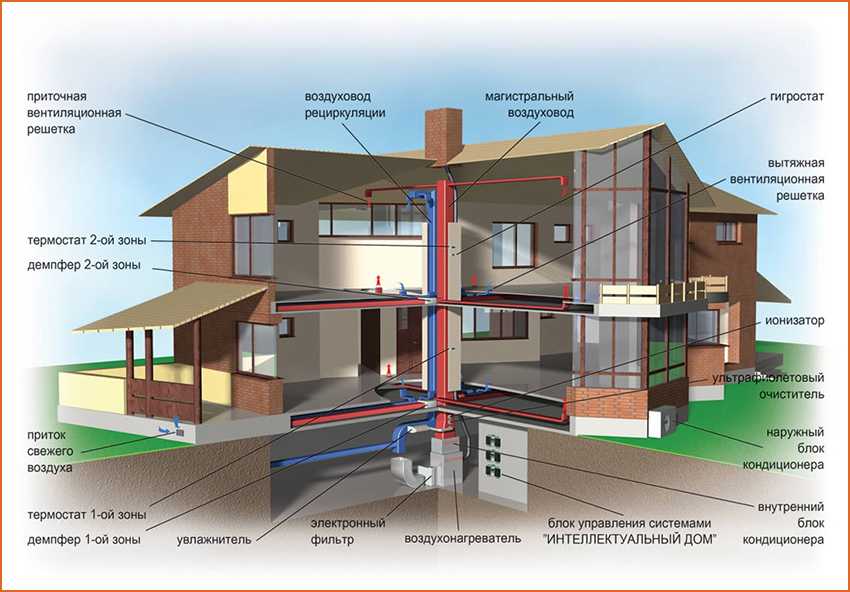

Схема и устройство установки

Ниже представлен составляющие воздушного отопления частного дома своими руками:

• Печь;
• Фильтрующие элементы;
• Труба, которая забирает воздух из комнаты;
• Вытяжка;
• Труба, которая подводит свежий воздух;
• Подача теплого воздуха в комнату;
• Система, выводящая остывший воздух из дома;
• Дымоход.

Состав комплексной системы

В виде теплового генератора отлично подойдет жидкостный или газовый обогреватель, оснащенный программируемым контроллером. После того, как дом полностью прогреется, сразу же срабатывает автоматика и поддерживает температуру по заданным параметрам.

Компактные теплогенераторы на природном газе

Стандарты

Стандарты заложены в приложениях к СНиП 2.04.05-91. Кратность воздухообмена для жилых помещений должна быть не менее 0.35/час. Проще говоря, объем воздуха должен полностью обновляться примерно каждые 3 часа. На одного человека, постоянно присутствующего в помещении, должно быть не меньше 30 куб.м свежего воздуха в час. Что касается кухонь, то здесь идет норма 60 куб.м/час для электрических плит и 90 куб.м/час для газовой плиты на 4 конфорки. Помимо этого, должна быть предусмотрена возможность периодически проветривать помещение с воздухообменом не меньше 180 куб.м/час. Для такой цели применяется форточка или фрамуга у металлопластикового окна, но можно использовать вытяжку.

Нормы воздухообмена согласно СНиП 2.04.05-91

Для ванных комнат и туалетов – 25 куб.м/час на каждое помещение. Если эти санузлы совмещены, то норма составляет 50 куб.м/час.

В чем заключаются преимущества и недостатки воздушного отопления частного дома

В целом достоинством воздушного отопления является то, что оно позволяет быстро и эффективно с большой экономией производить обогрев дома. Помимо этого к преимуществам можно отнести:

• КПД воздушного отопления достигает 90%.
• Отпадает необходимость монтажа радиаторов, труб и затраты на их приобретение.
• Возможность совмещение отопления и кондиционирования.
• Максимальная безопасность за счет использования в качестве теплоносителя нагретого воздуха.
• Низкая себестоимость подобных систем.
• Низкая инерционность воздушных масс позволяет быстро прогревать помещения.
• Воздушное отопление может использоваться для обогрева любых помещений, независимо от их площади и этажности.

Недостатки также имеются. И заключаются они в том, что:

• Система отопления воздухом должна устанавливаться в процессе строительства здания.
• Требует постоянного наблюдения и частого технического обслуживания.
• Принудительная циркуляция является энергозависимой, поэтому на случай отключения электроэнергии, необходимо иметь запасной источник электропитания.

Виды воздушного отопления

Для того чтобы сконструировать систему воздушного отопления в собственном частном доме необходимо выбрать между двумя способами ее монтажа – двумя схемами организации циркуляции воздуха:принудительной и гравитационной.

1. Первая требует установки в конструкцию вентилятора, который бы принуждал разогретый теплогенератором газ под давлением циркулировать в воздуховодах. Его устанавливают под нагревателем независимо от типа системы. Воздух, засасываемый вентилятором, проходит предварительную очистку от пыли, грязи и микробов. Обратно он возвращается сквозь решетки вентиляции или обратные воздуховоды.
2. Вторая схема, функционирующая под действием гравитации с естественным движением воздушных масс, работает по принципу изменяющейся плотности воздуха. Ее главным плюсом является независимость от электроснабжения, ведь ней нет вентилятора работающего от электроэнергии. Но такая система не очень устойчива и движение теплого воздуха может быть затруднено обычным сквозняком. В такой схеме нагрев одного и того же помещения не равномерен так теплые потоки без контроля всегда стремятся к потолку а холодные к полу.

Особенности прямоточной системы обогрева

Конструкции, использующие прямоток наиболее популярны при самостоятельной организации обогрева в собственном доме. Принцип их действия прост – вентилятор гонит воздушный поток сквозь калорифер и дальше по воздуховодам во все помещения.

Выходя из транспортных коробов теплый газ, нагревает атмосферу каждой комнаты и уходит через вентиляцию или обратную шахту. Такая схема работы считается наиболее чистой, но она не лишена и своих минусов. Прежде всего – это существенная доля нерациональных трат энергии.

Рециркуляционная система обогрева. Нюансы

Эта конструкция отличается повышенной экономичностью. Работает она следующим образом – воздух, подогретый калорифером, расходится по вентиляционным каналам во все комнаты дома.

Там он отдает свое тепло пространству помещения и объектам в нем, а сам охлаждается, компенсируя потери тепла, и движется в обратном направлении к источнику энергии, что бы снова нагреться и повторить цикл своего движения.

Разумеется, гигиеничность этой схемы вызывает вопросы, ведь вредные вещества вместе с газом движутся по замкнутому кругу, постоянно возвращаясь в комнаты дома. Поэтому рециркуляционное движение подходит только в случае отсутствия необходимости в вентиляции помещения.

Электрическое отопление

Нагрев помещения имеет место благодаря распределению воздуха, проходящего через приборную панель без того, чтобы нагревалась ее лицевая сторона. Это полностью обезопасит от различных ожогов и предотвратит любое возгорание.

Посредством электрических конвекторов можно обогреть любой тип помещения, даже если у вас имеется всего один источник энергии, такой как электричество.

Такие виды систем отопления зданий не требуют больших затрат для установки или ремонта, к тому же, могут обеспечить максимальный комфорт. Электрический конвектор можно просто поставить в определенное место и подключить его к питанию сети

Делая выбор системы отопления, можно обратить внимание на данный тип – довольно эффективный

Электрический настенный конвектор

Принцип действия

Холодный воздух, который находится в нижней части здания, проходит через нагревательный компонент конвектора. Затем его объем увеличивается и он уходит вверх через выходные решетки. Обогревательный эффект имеет место и благодаря дополнительному излучению тепла с передней стороны панели электрического конвектора.

Принцип действия электрического конвектора

Уровень комфорта и экономичность такой обогревательной системы достигается благодаря тому, что в электрических конвекторах применяется электронная система, которая помогает поддерживать определенную температуру. Нужно всего-навсего установить необходимый температурный показатель и датчик, который установлен в нижней области панели начнет через заданный период времени определять температуру воздуха, который проникает в помещение. Датчик подаст сигнал на термостат, который в свою очередь подключит или наоборот выключит обогревательный элемент. Посредством такой системы для поддержания определенной температуры, которая даст возможность соединить электрические конвекторы в разных помещениях, для того чтобы обогреть целое здание.

Что в итоге – брать «или да»

Очень сложно давать какие-то однозначные рекомендации, ведь они априори подойдут не всем. Но можно гарантированно утверждать, что воздушная система отопления пользуется популярностью у тех домовладельцев, которые внимательно считают свои деньги и ценят качественный климат в доме, а значит, и здоровье домочадцев. Они учитывают не только то, что они потратят на установку сегодня, но и выгоды использования системы в будущем: теплопотери, стоимость обслуживания и вероятность поломок, универсальность и возможность модернизации – по всем этим параметрам воздушное отопление даст фору многим другим решениям, а главное, обеспечит самые высокие показатели климатического комфорта и экологии в доме.

И самое главное – если делать качественное воздушное отопление, то нет надобности выбирать из десятков фирм-исполнителей. В этой области есть отечественный лидер, который самостоятельно разрабатывает оборудование, не уступающее мировым аналогам. Подробнее на сайте компании АТМ климат.
