Пиролизные котлы отопления: принцип работы и виды котлов длительного горения

Как выбрать и на что обратить внимание?

Основные рекомендации:

Мощность

Здесь покупателю следует обратить внимание на технические характеристики понравившейся модели. Производители указывают максимальную мощность, температуру, предполагаемую площадь.

Принцип работы

Главный нюанс — количество контуров. Агрегаты с одним контуром только выдают тепло в комнаты, а с двумя — дополнительно обеспечивают человека горячей водой для бытовых нужд.

Возможности. Приборы оснащаются различными системами для контроля процесса горения и фиксирования необходимой температуры. Некоторые современные модели оснащаются варочными панелями, на которых можно готовить пищу.

Тип топлива и стоимость. Здесь человеку лучше отталкиваться от личных предпочтений и финансовых возможностей. Экономичным считается горючее в виде угля, дровяного сырья.

Виды котлов по принципу действия

В зависимости от способа сгорания топлива выделяют четыре типа котлов:

Классический котел прямого горения (или естественной тяги). Это традиционная и наиболее распространенная конструкция. Главные достоинства: простое устройство, доступная цена, способность работать на любом виде топлива, энергонезависимость. Последний фактор очень важен для сельской местности с плохим качеством электросетей – как правило, для работы котла не надо электричество, а терморегуляция осуществляется с помощью заслонки и механического привода. Принципиальный недостаток один – неполное сжигание топлива. А уже из этого следуют остальные: невысокий по сравнению с другими видами КПД, большой процент твердого остатка продуктов горения, трудоемкое обслуживание и уход. Исходя из этого. такой вид сложно отнести к категории «лучшие твердотопливные котлы для отопления дома».

Схема прямого горения с нижней подачей воздуха и механической тягой «на цепочке» для управления заслонкойИсточник metalscrap.org.ua

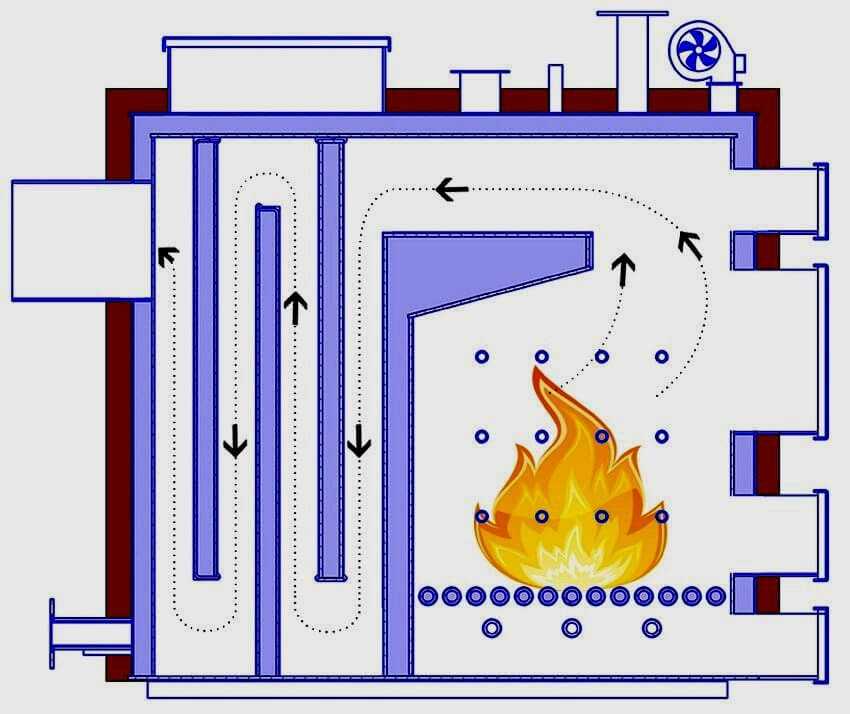

Классический котел с дополнительной тягой. Есть два варианта устройства. В первом случае воздух «вдувают» в топку, что обеспечивает более полное сгорание топлива. Во втором – котел оборудуют дымососом (вытяжным вентилятором перед дымоходной трубой), который создает разрежение в топочной камере и увеличивает естественную тягу. Достоинства такие же как у котла прямого горения, кроме энергонезависимости. Но «зависимость» от электроэнергии компенсируется повышенным КПД и более высокими показателями мощности при таких же размерах топки и виде топлива.

Котел с дополнительной тягойИсточник loyalprice.com.ua

Пиролизный (или газогенераторный) котел. В какой-то мере это следующая ступень развития котла с дополнительной тягой, но меняется сам принцип горения топлива. Функционально котел разделен на две камеры. В первой, при искусственной нехватке воздуха, дрова тлеют, вырабатывая не только тепло, но и пиролизные газы, которые поступают во вторую камеру, где они полностью сгорают в условиях дополнительной подачи воздуха. По уровню КПД эти котлы самые эффективные, но и «капризные». Главный недостаток – строгие требования к стабильному качеству топлива. Если это дрова (а большинство видов моделей пиролизных котлов «настроены» именно на них), то стандартное требование – влажность древесины должна быть не выше 20%. В противном случае снижается генерация пиролизных газов, превращая котел в разряд обычного с принудительной подачей воздуха, что с учетом высокой стоимости оборудования нерентабельно. Помимо эффективности, к достоинству относится длительность сгорания одной закладки – до 12 часов.

Пример практической реализации газогенераторного котлаИсточник projject.ru

Время прогорания одной закладки зависит от вида топливаИсточник cs.decorexpro.com

Отдельно надо сказать о котлах с автоматической подачей топлива в камеру горения. По принципу действия – это традиционные котлы с естественной или принудительной тягой, но благодаря отдельному бункеру для топлива, время работы на одной «заправке» может достигать от нескольких суток до нескольких недель (зависит от объема бункера и площади обогреваемого помещения).

Пеллетные котлы с лотковой горелкой по сути также поддерживают «верхнее» горение топлива с высокой эффективностью теплоотдачиИсточник eanok.de

Котлы с бункером работают либо на пеллетах, либо на каменном угле, измельченным до определенной фракции (обычно не крупнее 25 мм). Есть модели с автоматическим золоудалением, что в сочетании с автоматикой по поддержанию режима работы делает схему отопления частного дома с твердотопливным котлом такой же удобной в пользовании, как и газовую.

Особенности эксплуатации газогенераторных котлов

Эффективность работы пиролизного котла во многом зависит от типа и качества топлива. Технически в топку можно загрузить не только древесину, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.

Древесина сгорает примерно за 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели котлов пиролизного горения могут работать на различных видах древесного топлива: дровах, брикетах, пеллетах, угле, торфе и т.п.

Около десяти часов уйдет на сгорание черного угля, а такое же количество бурого угля будет тлеть в течение восьми часов. На практике самую высокую теплоотдачу пиролизная техника демонстрирует при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20%, а длиной около 45-65 см.

Если доступа к такому топливу не имеется, можно использовать уголь или другое органическое топливо: специальные брикеты из опилок и пеллеты из древесины, отходы, полученные при обработке дерева, торф, материалы с целлюлозой и т.п.

Перед началом эксплуатации котла следует внимательно изучить рекомендации производителя устройства в отношении топлива.

В котлах пиролизного горения поступление воздуха регулируется обычными механическими задвижками. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость прибора

Слишком влажное топливо в таких устройствах недопустимо. При его сгорании в топке образуются дополнительные водяные пары, которые способствуют образованию таких побочных продуктов, как деготь и копоть.

Стенки котла загрязняются, теплоотдача снижается, со временем котел может даже прекратить работу, затухнуть.

Если использовать для котла пиролизного горения дрова со слишком высокой влажностью, внутри устройства возникнут условия для образования дегтя, который ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку заложено сухое топливо и котел настроен правильно, пиролизный газ, полученный в результате работы устройства, будет давать пламя желто-белого цвета. Такое горение сопровождается ничтожным выделением побочных продуктов сгорания топлива.

Если цвет пламени окрашен иначе, имеет смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы, смешанные с воздухом, горят ровным желто-белым пламенем. Если цвет пламени изменился, возможно, нужно проверить настройки котла или качество топлива

В отличие от обычных твердотопливных устройств, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует разогреть.

Для этого выполняют следующие шаги:

1. Загружают на дно топки мелкую сухую растопку (бумагу, щепу и т.п.)
2. Поджигают ее с помощью факела из подобных материалов.
3. Закрывают дверцу камеры сгорания.
4. Дверцу загрузочной камеры оставляют немного приоткрытой.
5. Добавляют порции растопку по мере ее сгорания.
6. Процесс повторяют до тех пор, пока на дне не образуется слой тлеющих углей.

К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не следует использовать для розжига растопки бензин, керосин или любые другие подобные жидкие вещества. Перед тем, как прогревать топку котла длительного горения, следует убедиться, что устройство готово к эксплуатации.

Характерная особенность котлов пиролизного горения – малое количество золы и пепла, что облегчает процесс очистки устройства и его обслуживания

Для этого проверяют наличие тяги, герметичность дверок, исправность запорных механизмов и регулировочной аппаратуры, наличие теплоносителя в системе отопления и т.п.

Затем следует включить терморегулятор, чтобы убедиться, что на прибор поступает напряжение. После этого открывают шибер прямой тяги и вентилируют котел в течение 5-10 минут.

Конструкция

Твердотопливные котлы отличаются простым принципом работы. Топочная камера размещена в стальном корпусе, через дверцу на лицевой стороне котла загружают топливо и поджигают.

В процессе сгорания топлива горячие дымовые газы омывают теплообменник, выполненный в виде труб или водяной рубашки, и отдают тепло воде отопительного контура. Нагреваясь, вода начинает естественное движение по контуру, за счет разности температур на входе и выходе из котла.

Остывшие котловые газы уносятся в атмосферу через дымовую трубу, также за счет разности температур на входе и выходе из котла. Под топкой находится зольник, который предназначен для сбора несгоревших частей топлива.

Дверца зольной камеры выступает в роли заслонки, регулирующей подачу воздуха в зоне горения, чтобы обеспечить полное сгорание.

Лучшие пеллетные котлы с бункером

Buderus Logano S181

Немецкие одноконтурные твердотопливные котлы Buderus Logano серии S181 представлены тремя моделями мощностью 15, 20 и 27 кВт. Они служат для обогрева малоэтажных жилых и производственных зданий площадью до 216 кв.м. Оборудование спроектировано для работы с мелкими фракциями каменного угля или пеллетами.

Смотрите видео о товаре

Конструктивные особенности

Конструктивно изделия состоят из двух устанавливаемых в непосредственном контакте блоков:

• собственно котла с камерой сгорания, теплообменником и блоком управления;
• вместительного бункера для хранения запаса топлива с возможностью дозированной подачи его в камеру сгорания.

Для приведения в действие механизмов и работы системы автоматики требуется электропитание 220 вольт. Котел способен нагревать циркулирующий теплоноситель до 80о С.

Теплообменник рассчитан на давление 3 бар. В случае перегрева срабатывает автоматическая защита. Участие человека в регулировании процесса горения почти не требуется. КПД моделей этого ряда 88%.

ACV TKAN

Модельный ряд

Линейка твердотопливных котлов бельгийского бренда ACV представлена бытовыми и промышленными агрегатами мощностью от 60 до 300 кВт. Они имеют один контур нагрева теплоносителя, циркулирующего по системе отопления здания. Установленное электрическое оборудование нуждается в подключении к сети переменного тока напряжением 220 вольт.

Смотрите видео о товаре

Конструктивные особенности

Агрегат состоит из корпуса с размещенными внутри него элементами: топочной камерой, зольником и теплообменным оборудованием. Сбоку крепится вместительный бункер с запасом пеллет. Теплообменник выполнен из меди. Такой материал превосходно проводит тепло, не боится коррозии и почти не поддается налипанию слоев накипи и грязи. Оборудование выдерживает давление 3 бар и нагревает циркулирующую воду до 80о С.

Такие котлы предназначены для длительной работы без контроля со стороны человека. Их КПД достигает 90%.

Zota 15S Pellet

Модельный ряд

Пеллетные котлы этого российского бренда представлены длинным модельным рядом нагревательных приборов мощностью от 15 до 130 кВт. Они имеют один контур нагрева теплоносителя и используются исключительно для обогрева помещений. Максимальные параметры циркулирующего теплоносителя:

• давление 3 бар;
• температура 95о С.

В случае перегрева срабатывает блокировка. Аппарат отличает наличие большого бункера, предназначенного для хранения запаса пеллет и подачи их в топку. Он позволяет надолго оставлять котел без непосредственного контроля со стороны человека.

Для функционирования автоматики и транспортной линии требуется подключение агрегата к бытовой электрической сети. На задней стенке предусмотрены штуцера для подключения дымохода диаметром 150 мм и теплофикационных трубопроводов на 2”.

Смотрите видео о товаре

Конструктивные особенности

При отсутствии пеллет можно перейти на использование обычных дров. Для этого придется установить имеющуюся в комплекте поставки дополнительную колосниковую решетку и отключить трубки подачи вторичного воздуха. Котлы этой марки не только просты и неприхотливы, но и достигают КПД 90%.

Kiturami KRP

Модельный ряд

Пеллетные котлы известного корейского производителя выпускаются в двух модификациях мощностью 24 и 50 кВт. Они предназначены для обогрева и снабжения горячей водой жилых и производственных помещений. При монтаже оборудование подключается к электрической сети напряжением 220 вольт, присоединяется дымоход, подключаются трубопроводы подачи воды. В режиме максимальной производительности потребление электроэнергии не превышает 50 Вт.

Смотрите видео о товаре

Конструктивные особенности

Все узлы соединений находятся с тыльной стороны. Штуцер для вывода отработанных газов имеет диаметр 120 мм, патрубки водяных трубопроводов – ½ и ¾”. Горячая вода в контуре ГВС нагревается до 65о С, а в системе обогрева — 85о С. Рабочее давление достигает соответственно 6 и 2,5 бар. Котлы этой марки отличаются:

• компактными размерами;
• функциональностью;
• удобством настройки с помощью пульта с цифровой индикацией показаний;
• высокой степенью автоматизации;
• длительным периодом работы на одной загрузке;
• экономичностью.

КПД достигает 92,6%. В заданном режиме котел способен предотвратить размораживание системы, выходя на минимальные показатели для поддержания положительной температуры. В качестве топлива используются органические пеллеты, загружаемые во вместительный бункер, устанавливаемый в непосредственной близости от котла.

Как выбрать твердотопливный котел

Оборудование для отопления должно быть надежным, экономичным, способным поддерживать оптимальный микроклимат. Технику, отвечающую этим требованиям, предлагают отечественные и зарубежные компании. Какой твердотопливный котел лучше для частного дома, а какой может справиться только с отоплением небольшой дачи – зависит от ряда параметров, учитывающихся при выборе модели.

Тепловая мощность

Приобрести можно небольшой недорогой котел, но необходимо учитывать мощность оборудования. Производители обязательно указывают эту характеристику в технической документации. От тепловой мощности зависит максимальная площадь отапливаемого помещения. Эти параметры находятся в прямой зависимости: на 1 кВт не должно быть больше 10 кв.м. помещений при высоте потолков 2,7 метров. Для отопления небольшого дома в 60-70 кв.м. достаточно котла с тепловой мощностью 6-7 кВт.

Предварительные расчеты актуальны для небольших зданий. Более точные параметры должны учитывать калорийность используемого топлива, количество устанавливаемых радиаторов, наличие бойлера и его объем. Детальный расчет тепловой мощности рекомендуется заказать у теплотехников. Это поможет избавиться от проблем во время сильных морозов или при использовании низкокалорийного топлива.

КПД

Соотношение потребленного топлива к количеству полезного тепла называется КПД. Оборудования со 100% показателями нет, теплопотери возникают от недожога выделяемых газов, о чем соответствует появление сажи. Часть тепловой энергии уходит через трубу, другая – тратится на нагрев стенок и теплообмен с воздухом помещения, где установлено оборудования. Снижает КПД сырое топливо, неправильная подача воздуха.

Максимальный КПД у моделей пиролизного типа, сделать его более высоким позволяет не только высокая температура горения газов, но и полное прогорание топлива. Производители увеличивают КПД за счет монтажа комбинированной теплоизоляции, частью которой становится водяная рубашка – энергия тратится не на нагрев воздуха, а на увеличение температуры воды. Чем выше КПД – тем рентабельнее система отопления.

Вид горючего

Рекомендуется купить котел, который работает на доступном виде топлива. Автоматизированные пеллетные модели привлекают функционалом, но при отсутствии доступа к пеллетам можно остаться в холодном доме. Универсальные модели работают на каменном угле и дровах. Уголь горит дольше, что позволяет тратить на обслуживание минимум времени. Дрова – более доступный вид топлива.

При выборе модели, работающей на дровах, следует учесть рекомендуемый размер поленьев, способность эффективно сжигать сырое топливо. Пиролизные котлы функционируют на сухих дровах. Если нет возможности хранить топливо в помещении с нормальной влажностью, то от такого оборудования придется отказаться.

Материал теплообменника

Производители выпускают модели со стальными и чугунными теплообменниками. Изготовленные из жаропрочной стали теплообменники обладают небольшой инерционностью, отличаются простотой в обслуживании, небольшим весом и устойчивостью к механическим повреждениям. Из стали можно изготовить конструкцию любой сложности и улучшить рабочие параметры. Недостатки – короткий срок эксплуатации, риск прогорания и низкая устойчивость к коррозии.

Чугунные секционные теплообменники устойчивы к воздействию коррозии, кислот, высоким температурам. Хорошая теплоотдача позволяет использовать секции небольших размеров. Чугун хрупкий материал, не устойчивый к резким перепадам температур. Теплообменники имеют большой вес и отличаются низким КПД.

Количество контуров отопления

Модели с одним водяным контуром предназначены только для отопления. Двухконтурный котел обеспечит теплом и горячей водой. Эти модели более дорогие, поэтому при необходимости лучше использовать оборудование с возможностью подключения бойлера. Топить летом не всегда комфортно, в этой ситуации выручит твердотопливный электрический котел с ТЭНом, который поддержит нужную температуру в системе горячего водоснабжения.

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Преимущества и недостатки

Принцип пиролиза, который частично реализуется в бытовых газогенераторных котлах, используется в промышленности для утилизации различных отходов. Сжигание и многократное доокисление продуктов распада – это способ снизить количество вредных выбросов в атмосферу. После того, как в газогенераторной установке или в бытовом котле прогорает топливо и газы, в атмосферу выбрасывается только углекислый газ и водяной пар.

Белый дым – признак полного сгорания топлива

Польза для экологии от таких котлов очевидна, однако с точки зрения эффективности и удобства они серьезно уступают например, котлам длительного горения. Разогнать котел до таких параметров, при которых возможен пиролиз, непросто. Для этого нужна высокая температура и некоторое время. Пиролизные котлы длительного горения с водяным контуром останавливается при следующих условиях:

• падение температуры воды в обратке;
• отключение электропитания;
• топливо ненадлежащего качества.

Схема подключения котла в систему отопления

Процесс пиролиза нужно прекратить немедленно, как только остановился циркуляционный насос в системе отопления. Без охлаждения котел просто взорвется. Для остановки процесса нужно открыть шибер, обеспечив естественную тягу и отвод горючих газов. Поддувало должно быть открыто на минимум. После того, как температура упала, следует затушить котел. Если объем отопительной системы не велик и возможна естественная циркуляция, котел может продолжать работать при 50% загрузки при открытом шибере.

Пламя в котле, который разогнался до рабочего режима

Условия эксплуатации

Пиролизные котлы способны работать в строго определенном диапазоне температур. Система этого устройства является замкнутой, поэтому должна быть точно настроена. Очевидно, что не возможно постоянно контролировать качество топлива, его влажность, и замерять массу дров в момент загрузки. Всегда существует опасность перекала или наоборот, недостаточной температуры.

Первая проблема может быть устранена при помощи водяного контура. Корпус котла выступает в качестве теплообменника: его стенки двойные, между ними циркулирует вода. Иногда к одной из стенок котла добавляют дополнительный змеевик, который служит аварийной системой охлаждения и одновременно контуром ГВС.

Змеевик для дополнительного охлаждения

Если температура ниже рабочей, процесс пиролиза прекращается или не запускается вовсе. Котел при этом функционирует в режиме обычного твердотопливного устройства. По этой причине температура обратки должна быть не ниже 60 градусов Цельсия, а при температуре 40 градусов пиролиз прекращается во всех типах котлов. По этой причине в системе отопления монтируется дополнительная перемычка — байпас, который служит малым контуром и дает котлу войти в режим пиролиза.

Блок управления пиролизным котлом

Необходимо устанавливать датчики температуры чтобы контролировать процесс, но открывать и закрывать краны на байпас придется вручную. Пиролизные котлы это вообще котлы с ручным управлением. Согласно паспорту устройства, в нем можно использовать дрова, брикеты и пеллеты. В реальных условиях к дровам добавляются энергоемкие виды топлива, например уголь. Существует практика сжигания бытового мусора, однако он содержит резину и другие полимеры, что чревато неприятными последствиями.
