Инфракрасный тёплый пол: выбор и монтаж

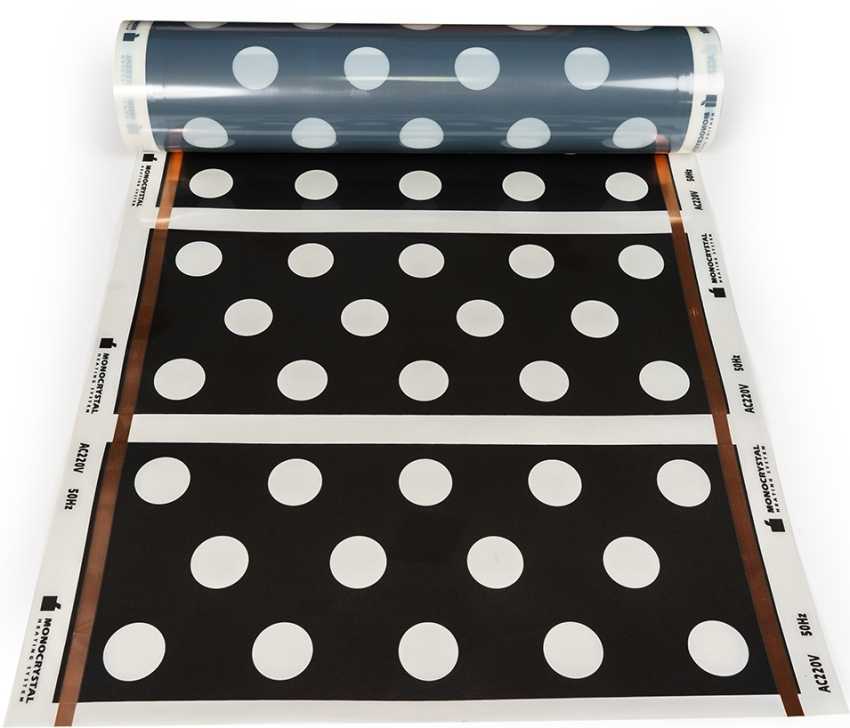

Теплый пол инфракрасный пленочный Monocrystal

Компания Monocrystal располагается на Украине и является единственным производителем ИК полов на территории СНГ. Благодаря южнокорейским технологиям, которые используются в процессе изготовления ИК пленок, продукция от этого бренда заняла уверенную позицию на строительном рынке.

Основное отличие моделей Monocrystal заключается в том, что в них отсутствует серебряная паста. Для достижения необходимого электрического контакта продукция от украинского бренда оснащается более толстой прослойкой углеродной пасты. Таким образом, достигается стабилизация между медной шиной и нагревательным устройством.

Рассмотрим основные технические характеристики ИК полов Monocrystal:

ширина пленки – от 30 до 60 см;

Специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл».

• шаг – 20–25 см;
• питается от электрической сети со стандартным напряжением (220В);
• максимальный показатель мощности – до 200 Вт/м²;
• максимальная температура нагрева материала достигает 50°C.

Эксплуатационный срок ИК пленки от производителя Monocrystal составляет 10 лет. Модельный ряд включает в себя следующие разновидности: линейная, перфорированная, сплошная. Перфорация организовывается для совместимости с плиточным напольным покрытием. Пленочные теплые полы под плитку пользуются широкой популярностью у покупателей.

Инфракрасный пол из пленки

ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.

Строение ИК пленки для пола

Достоинства

Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.

Инфракрасный теплый пол под ламинат своими руками сделать несложно

Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.

Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.

Недостатки

Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200оС и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.

Инфракрасная пленка для теплого пола под мебель и технику не укладывается

Лучшие стержневые тёплые полы

В погоне за созданием благоприятного микроклимата в квартире или доме производители выпускают новинки инфракрасного греющего оборудования – стержневой или карбоновый, как его называют в обиходе мастера, теплый пол. Рассмотрим подробнее популярные модели, которые заслужили место в рейтинге, благодаря положительным отзывам, качеству и сроку эксплуатации.

Unimat Boost-0100

Популярная стержневая пленка имеет функцию саморегуляции, благодаря которой конструкция не перегревается и экономит электричество. Подходит под ламинат, линолеум, ковролин, паркет, плитку и керамогранит. При финишном покрытии пола можно ставить габаритную мебель. Применяются в холодных и влажных помещениях, в том числе на балконах и первом этаже.

Unimat Boost-0100
Достоинства:

• полная саморегуляция мощности;
• экономичный;
• не сушит воздух;
• нейтрализует неприятные запахи;
• срок службы – 20 лет.

Недостатки:

• обгорают контакты в некоторых «подвижных» местах;
• быстро выходит из строя в ванной комнате.

Средняя цена – 3000 рублей.

REHAU SOLELEC

Мощная нагревательная пленка применяется только под плитку/стяжку. Возможно для всех типов помещений. Двухжильный кабель гарантирует быстрый и равномерный обогрев помещения. Система может использоваться, как дополнительным, так и основным отоплением.

REHAU SOLELEC
Достоинства:

• тефлоновая изоляция;
• наличие терморегуляторов;
• механическая прочность;
• огнеупорность (самозатухание);
• применение в помещениях с повышенной влажностью.

Недостатки:

• не для всех видов покрытий;
• цена выше среднего – от 9000 рублей.

Теплый пол №1 ТСП-150-1.0

Система обогрева идет в комплекте с необходимыми деталями для монтажа. Применяется под стяжку и плитку. Подходит для любых помещений, при условии установки в плиточный клей, в качестве дополнительного источника тепла в квартирах с центральным отоплением.

Теплый пол №1 ТСП-150-1.0
Достоинства:
Недостатки:

не выявлены.

Warmstad WSM

Модель нагревательного мата имеет широкую востребованность на рынке строительных материалов. По мнению покупателей, его легко монтировать под плиточный клей, а элементы нагреваются с огромной скоростью. Подходит под линолеум, ламинат, паркет и ковролин.

Warmstad WSM
Достоинства:

• быстрая и легкая установка;
• тефлоновая изоляция;
• подходит для деревянных полов.

Недостатки:

небольшой срок службы – 10 лет

Стоимость – 1900 рублей.

Теплолюкс Express

Оборудование является мобильным решением обогрева всех жилых помещений. Система прогревает напольное покрытие до оптимальной и комфортной температуры человеку, не допуская повышенной нагрузки на сеть. В инструкции по эксплуатации представлены рекомендации по раскладке матов под ковер.

Теплолюкс Express
Достоинства:

• не требует сложного монтажа;
• прогревает всю площадь в течение часа;
• безопасен в эксплуатации;
• надолго сохраняет тепло.

Недостатки:

• маленький срок службы;
• относительно высокая цена – 9500 рублей.

Составление схемы подключения пленочного теплого пола

Для того чтобы избежать монтажных ошибок и других неожиданностей, специалисты советуют перед началом установки ИК пленки выбрать схему подключения и составить план проекта. Элементарная схема поможет не только грамотно рассчитать количество материала, необходимо в конкретном случае, но и подобрать необходимую по мощности пленку.

Рассмотрим моменты, которые необходимо учесть при составлении схемы подключения:

раскройка инфракрасного полотна производится строго в тех местах, которые были отмечены компанией производителем;
категорически запрещается выполнять раскрой под какими-либо углами и пытаться формировать из полотна фигурные элементы;
установка пленки выполняется параллельными полосами;
полосы необходимо класть таким образом, чтобы они не перекрывали друг друга;
важно запомнить, что зазор между пленочным полотном и мебелью не должен быть меньше, чем 3 см. Такую же дистанцию нужно соблюдать между краем инфракрасного полотна и стеной;
медные шины соседних полотен не должны соприкасаться

Минимальная дистанция между ними – 1 см;
количество точек подключения должно быть сведено к минимуму;

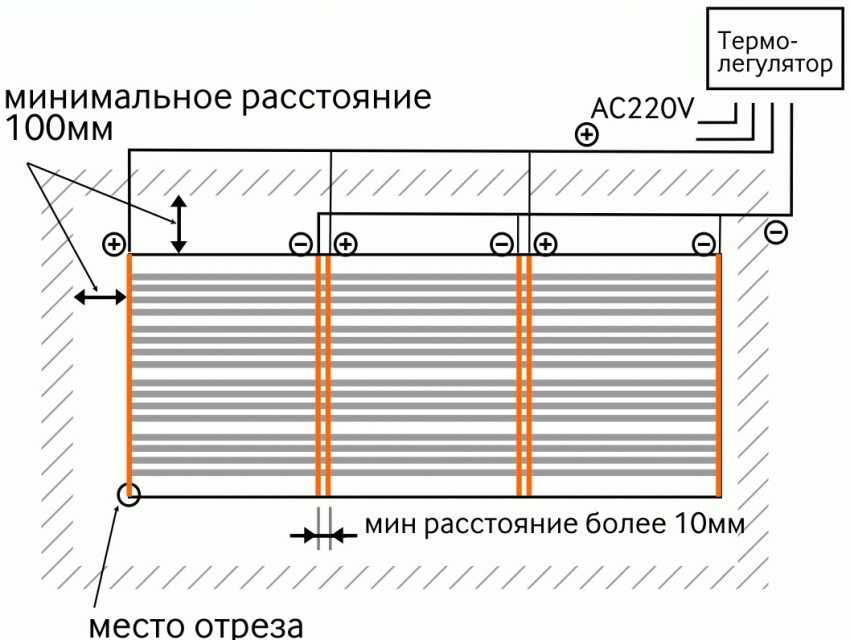

Схема подлючения пленочного инфракрасного нагревателя

• наилучший вариант расположения точек подключения – со стороны стены, на которую будет производиться монтаж терморегулятора;
• схему необходимо составлять таким образом, чтобы основная часть проводки скрывалась за плинтусами;
• при использовании коротких пленочных отрезков (до 100 см) необходимо позаботиться о дополнительной изоляции и докупить клеммные зажимы.

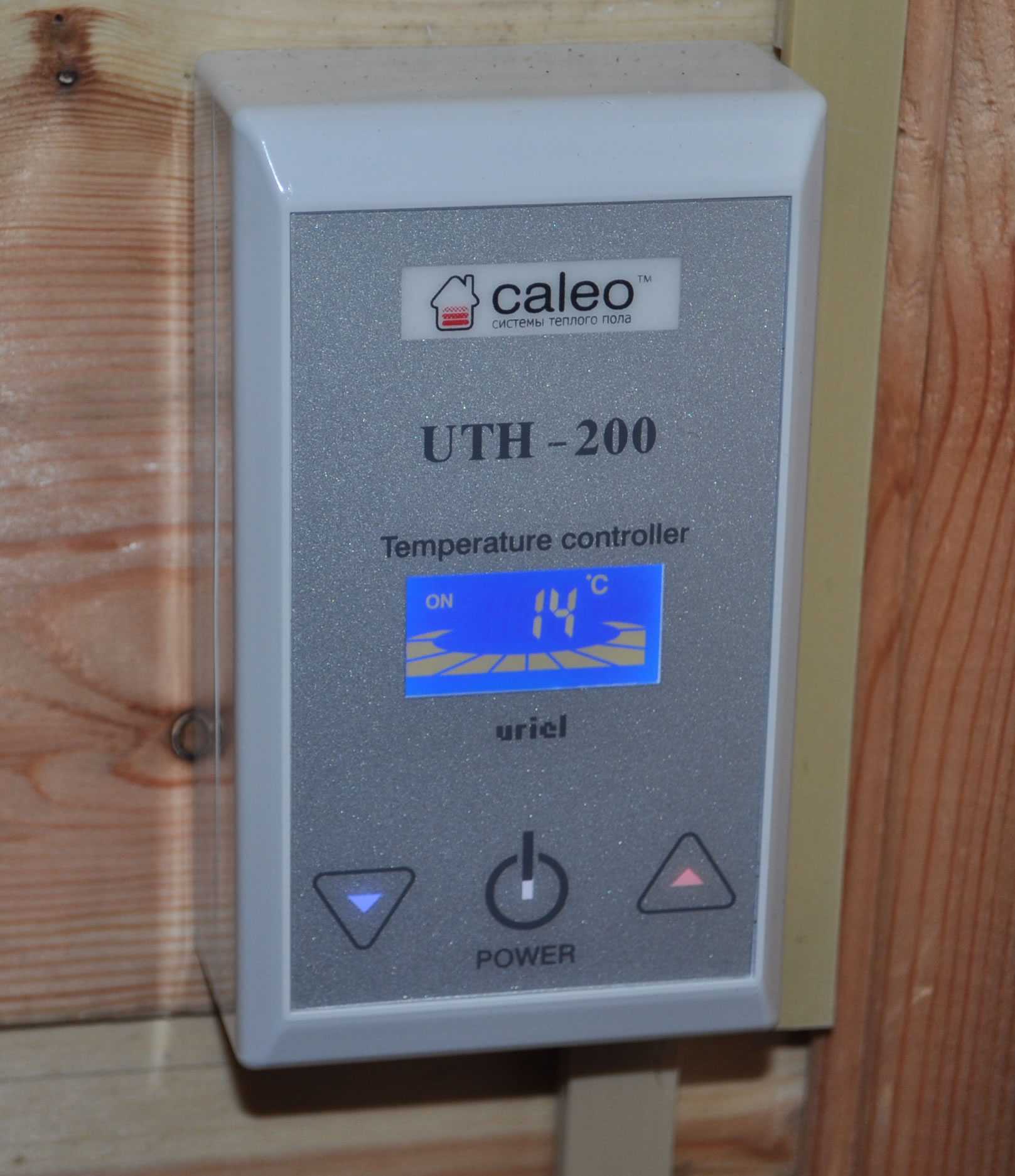

Терморегулятор необходимо выбирать заранее, перед началом установки электрического тёплого пола. Отзывы об этих устройствах можно без труда изучить на профильных форумах в интернете. В случае если площадь, которую необходимо обогреть, довольно большая, то тогда нужно приобрести дополнительные температурные датчики.

Миф третий: инфракрасные полы значительно уменьшают затраты на обогрев

Этот вопрос сложен и индивидуален. Но попытаюсь осветить те моменты, которые считаю ключевыми в данном вопросе.

Во — первых: первостепенное значение имеет утепление стен. Чем лучше выполнено утепление, тем меньше затраты на обогрев, так как тепло не уходит из помещения. Справедливо для всех систем отопления в равной мере.

Во-вторых: разница наружной и внутренней температур. Практически любое жилое помещение имеет одну – две наружных стены, через которые происходит значительный отток тепла. Чем больше перепад наружной и внутренней температур, тем быстрее тепло «вытекает» наружу. А, так как объем улицы намного – намного  больше объема отапливаемого помещения, то на каждый последующий градус изменения разницы температур приходится затрачивать тепла ЗНАЧИТЕЛЬНО больше, чем на предыдущий. Ведь температура в помещении зависит от скорости остывания, а она, как мы помним, нелинейна. Сложно? Тогда поверьте на слово. Для повышения температуры в помещении на один градус, равно как и на поддержание той же комфортной температуры при опускании уличной на один градус тепла расходуется намного больше, чем на предыдущий один градус.

Из первого и второго следует, что затраты на обогрев зависят от конструктивных решений ограждающих конструкций помещения, а также от температурной зоны расположения помещения. Поэтому, если где – то в статье или на форуме Вы прочли, что энергозатраты на обогрев теплыми полами 20 Вт/ч*м2 и в помещение тепло, то, вполне возможно это правда, но конкретно к Вам это может не иметь никакого отношения. Возможно, написавший живет в районе Сочи, или в средней (неугловой) квартире многоквартирного дома и потребляет тепло соседей, или просто любит прохладу, которая Вам не покажется комфортной.

Для того, чтобы определить энергозатраты для конкретного случая, предпочтительно выполнить расчет в соответствие СНиП II-3-79* «Строительная теплотехника».

Другая сторона вопроса связанная с использованием именно конструкции теплого, в частности пленочного пола в том, теплые полы позволяют обогревать до комфортных температур только нижнюю часть помещения, а не пространство под потолком, где «жизни» нет. Это действительно приводит к экономии затрат по статистике в сравнении с радиаторным водным отоплением по разным оценкам на 15-50%. Разумеется эффект тем выше, чем выше высота потолков. Поэтому для цехов с потолками 4-6 м и выше экономия налицо. В квартирах результат будет скромнее.

Часть экономии затрат на отопление теплым полом обусловлена возможностью понизить температуру на уровне головы человека в помещении (> 1,5 м) на 2-3˚С без потери ощущения тепла и комфортности. Также при помощи инфракрасных лучей возможен подогрев не всего помещения, а отдельных областей и, благодаря быстрому нагреву и остыванию, экономия за счет использования отопления в те временные отрезки суток, когда это необходимо.

Еще один положительный с точки зрения экономии момент, связанный с пленочными теплыми полами – использование экранирующей подложки. Дело в том, что отражательная способность металлов в инфракрасном спектре значительно выше, чем в видимом. Так коэффициент отражения при длине волны около 10 мкм для золота, серебра, меди, алюминия составляет 98%. Другие металлы обладают похожими свойствами. Из этого следует, что пленочный пол, выполненный с соблюдением технологии, не пропускает тепло, сохраняя его для обогрева помещения, в котором установлен. Сокращение потерь – тоже экономия.

Виды инфракрасного пленочного теплого пола

Виды пола инфракрасный, несмотря на его, сравнительно недавнее появление на рынке, отличаются разнообразием.

В первую очередь, выделяют пленочную разновидность, где нагревательные элементы вмонтированы в слои полимерной пленки. Такой состав отличается гибкостью, стойкостью к износу, прочностью, отлично проводит электричество.

Пленочные системы разделяют на такие виды:

• углеродный с карбоново-графитным нагревающим элементом;
• биметаллический (медь, алюминий).

Первый вариант получил широкое распространение, тогда как второй применяется несколько реже.

Другой разновидностью является стержневая конструкция. Она имеет важную особенность: здесь нагревательными элементами выступают стержни, соединенные друг с другом проводами. Система считается инновационной, что дает возможность снижения расходов на обогрев помещения до 60%, если сравнивать с иными моделями. Единственное, что мешает их активной продаже, это высокая стоимость.

Отдельно нужно рассмотреть наиболее популярных производителей пленочных типов пола.

Caleo отличается широким ассортиментом производимой продукции, что дает возможность покупателю подобрать подходящий для себя вариант. Здесь имеют совсем простые варианты а также суперсовременными покрытия, с максимально автоматизированной работой.

Caleo производит четыре модификации, пользующиеся неизменной популярностью у потребителей:

• LINE: недорогой продукт, подходящий для обогрева небольших комнат;
• GRID: данное изделие относят к категории средней цены, его особенностью является наличие антиискровой сети, созданной из серебра;
• GOLD: здесь также присутствует сетка против искр, возможно регулирование потребления электрической энергии, что позволяет значительно понижать расход;
• PLATINUM: самая дорогая разновидность, имеет энергосберегающие качества, снижает расход электричества до пяти раз. Допускает проведение монтажных работ даже под предметами мебели, без возникновения опасности перегрева.

Все эти разновидности оснащены функцией дистанционного управления функционированием. Установка таких полов может производиться даже без необходимости создания стяжки или нанесения клеевого покрытия из специального сырья.

Пленка от компании Rexva производит очень тонкие коммуникации, которые разрешено монтировать на поверхности разнообразных типов (от горизонтальных и вертикальных, до потолочных). Модельный ряд производителя отличается наличием систем с нестандартными показателями мощности.

Чтобы монтировать систему в жилых домах, можно приобрести пленки с мощностью до 400 Вт на квадратный метр. Кроме того, подобные варианты используют для создания саун, потому что они не подвержены проницаемости влаги, за счет наличии двустороннего покрытия, что находится поверх стандартного ламинирования.

Продукция от компании Rexva радует прочностью. Эксплуатация подобных систем может производиться в самых разных сферах, начиная от комнат с небольшой площадью и, заканчивая спортивными залами. Цена изделий полностью соответствует их высокому качеству.

Товары от бренда Heat Plus отличаются наличием разных пленочных форм, как полосатых, так сплошных. Данные конструкции производят по особым технологиям, что позволяет избежать возникновения зон, не подлежащих обогреву. Пленочные системы изготавливают путем равномерного нанесения углеродистого материала на основу из полиэстера, что позволяет добиться отлично КПД отопительной системы.

Помимо этого продукция бренда обладает такими неоспоримыми преимуществами:

• легкость проведения монтажных работ;
• надежность конструкции;
• стойкость к износу;
• возможность эксплуатации более 15 лет.

Одним из популярным производителей теплых полов ИК вида на территории СНГ, является компания Monocrystal. Производитель использует в производстве технологии из Южной Кореи, что позволяет ему уверенно занимать лидирующие позиции на своем рынке.

Главным отличием изделий бренда от иных компаний является отсутствие серебряной пасты, здесь её цели выполняет прослойка, сделанная из углеродной пасты. Это позволяет достигать необходимой стабилизации между устройством обогрева и медной шины.

Эксплуатация моделей от бренда Monocrystal может составлять до десяти лет. Они отличаются своими видами, представлены линейные, сплошные, перфорированные варианты пленок. Последний вариант совместим с плиточной облицовкой.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

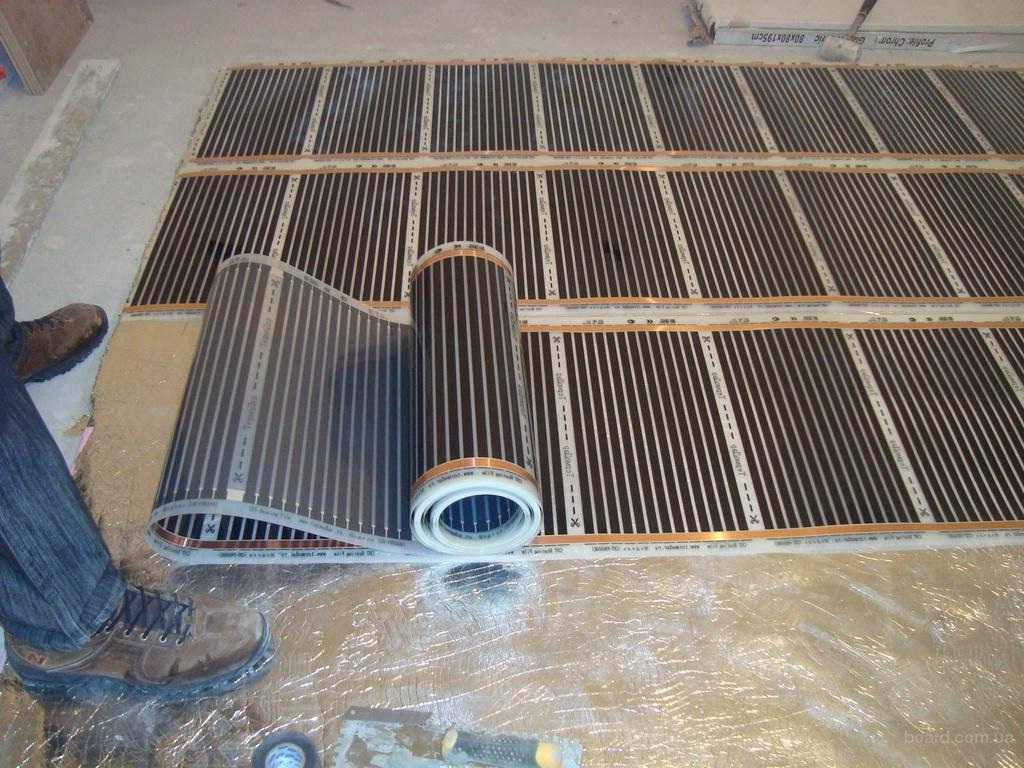

Технология монтажа инфракрасного пола

полностью убрать мусор

Затем при помощи уровня проверяют горизонтальность поверхности. Во время монтажа инфракрасного пола наибольшее возможное отклонение не должно быть более 3 миллиметров. Если нужно, то делают циклевание деревянной поверхности, а цементное основание шлифуют, чтобы добиться нужного уровня поверхности.

На подготовленную и чистую поверхность крепят слой гидро- и теплоизоляции. Если финишное покрытие решено сделать из линолеума или коврового покрытия, то подходят любые материалы, имеющие слой 3-5 миллиметров. Ленты лавсановой или полипропиленовой теплоизоляционной пленки устанавливают металлической частью наружу. На участках соединения листы нужно закрепить скотчем. Учитывая отзывы, во время укладки сверху пленочного пола кафельной плитки лучше всего использовать для теплоизоляции техническую рулонную пробку слоем в 2 миллиметра.

Перед укладкой нужно определиться или почитать про инфракрасный теплый пол отзывы, в каком месте можно установить терморегулятор. Предварительно делается схема раскладки для правильного месторасположения пленки. Нужно учесть, что инфракрасные полы укладываются лишь на открытых участках комнаты, где отсутствует мебель и другие тяжелые предметы.

Пленку режут на полоски по специально намеченным линиям, а после, ее укладывают на полу в соответствии с размеченной схемой. Пленка монтируется контактами к стене, где будет находиться терморегулятор и медным основанием вниз.

Все места разрезов и подсоединения кабеля к зажимам нужно изолировать.

После, с нижней стороны пленки подсоединяется температурный датчик, который тоже изолируется. После завершения укладки и подсоединения всех проводов и контактов, подключается терморегулятор и происходит подсоединение к электросети.

Для дополнительной защиты сверху пола расстилают полиэтиленовую пленку, а после, уже финишное покрытие на пол. Инструменты для укладки пленочных полов необходимы самые простые:

• кусачки;
• отвертка;
• ножницы;
• плоскогубцы;
• инструмент для зажима проводов.

Расчет мощности

За счет грамотного расчета покрытия удастся обеспечить максимальную комфортность пребывания в помещении при минимальных потерях электрической энергии. Кроме того, увеличится срок службы мебели и финишных половых покрытий. На выбор конкретного типа инфракрасной пленки оказывают влияние несколько факторов.

Степень обогрева помещения

Пленка может использоваться в качестве основной обогревательной системы или лишь как дополнительная. Мощность основной системы намного превышает мощность дополнительной. Для поддержания оптимального микроклимата в помещении дополнительная система должна иметь мощность 100–150 Вт/м2, основной обогрев теплых жилых помещений рекомендуется делать системами 160–200 Вт/м2. Если инфракрасный пол централизованно неотапливаемых помещениях, то мощность пленки увеличивается до 200–250 Вт/м2.

Инфракрасный теплый пол, потребление электроэнергии

Тип финишных напольных материалов

Каждое имеет свои показания теплопроводности и ограничения по максимальной температуре нагрева. Производители материалов для пола указывают допустимый нагрев, превышать рекомендованные значения не рекомендуется. Для ламината и линолеума t°=26–28°С, оптимальная мощность инфракрасного обогрева в пределах 100–130 Вт/м2, для керамической плитки и искусственного камня t°=28–30°С, что позволяет увеличивать мощность пленки до 250 Вт/м2.

Под ламинат укладывают ИК пленку мощностью 100–130 Вт/м2

Общая площадь обогреваемого пола

Большинство производителей мебели не рекомендуют под ней монтировать системы теплого пола. Из-за большой температуры деревянные конструкции рассыхаются, соединения ослабляются. Лак может преждевременно тускнеть или отслаиваться. Общая рекомендация профессионалов – под мебелью теплые полы не делать.

Пленочный теплый пол не укладывают в местах, где будет стоять мебель

Это правило нужно учитывать во время расчета площади инфракрасной пленки. Она определяется по формуле

S = Sобщ. – Sзан,

• где S – площадь инфракрасной пленки;
• Sобщ.– площадь комнаты;
• Sзан.– площадь мебели, под которой запрещается монтаж системы обогрева.
