Электрическая тепловая пушка своими руками: плюсы и минусы самоделки + руководство по сборке

Сборка электрической тепловой пушки своими руками. Два варианта изготовления теплогенераторов из подручных материалов. Схема электрической цепи и инструкция

Критерии выбора

Выбирая тепловую пушку, исходите из таких критериев:

  • цели использования. Для разных задач подходят различные виды тепловых пушек;
  • особенности применения – постоянный обогрев, нерегулярная эксплуатация, высушивание поверхностей (к примеру, при ремонте) и т. д.;
  • характеристики помещения – площадь, теплоизоляция, наличие иных приборов и систем отопления, степень отклонения температуры от нормальной, назначение и т. д.;
  • энергетический источник (исходя из доступности и стоимости);
  • цена тепловой пушки. Стоимость оборудования должна быть сопоставимой с достигаемым результатом;
  • вес, размеры и возможность перемещения пушки.

Где купить тепловую пушку? Такое оборудование представлено в магазинах, специализирующихся на продаже отопительного оборудования. Также часто имеются в ассортименте гипермаркетов, специализирующихся на различной технике.

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.


Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников.

Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две группы теплопушек: с прямым и косвенным нагревом.

Аппараты с прямым нагревом. В основу функционирования положен элементарный принцип: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

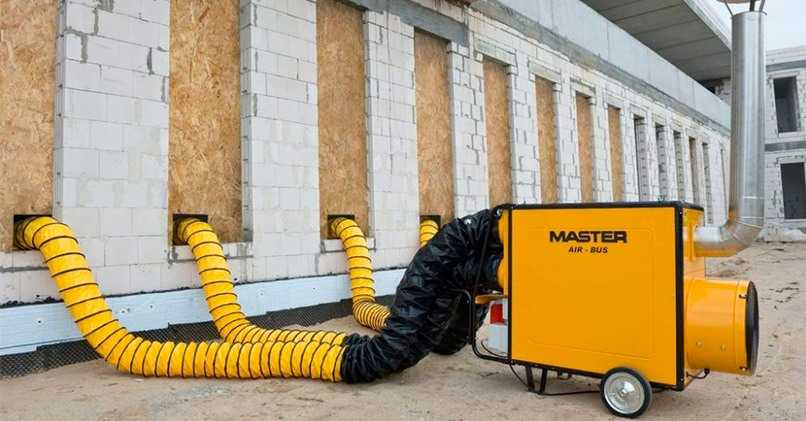

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.


Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Теплопушки с непрямым нагревом часто используют для обогрева гаража.

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными параметрами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

  • Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
  • Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
  • Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
  • Наличие системы защиты. Во многих заводских моделях предусмотрен защитный комплекс, который автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
  • Снижение риска получения ожога. В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает вероятность травмирования пользователя.
  • Длительность работы. На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Популярные модели

Хватит теории – перейдем к практике. Сейчас мы с вами рассмотрим самые популярные модели газовых тепловых пушек. Все они являются моделями прямого нагрева.

Master BLP 33 M

Перед нами одна из самых простых газовых тепловых пушек, цена которой варьируется в пределах 11-12 тыс. рублей. Агрегат лишен терморегуляции, его производительность составляет 1000 куб. м/час – неплохой показатель. Теплопушка получилась компактной, легкой и мощной. Ее вес составляет всего 9 кг, а мощность – 15 кВт. Модель ориентирована на использование в строительных целях. А для того чтобы обеспечить длительную и непрерывную работу, к ней можно подключить сразу несколько газовых баллонов.

QE-50GA

Это газовая теплопушка с термостатом и регулировкой температуры, которая обойдется вам буквально в 9-10 тыс. рублей. Аппарат оснащен системой регулировки угла наклона, а еще он предельно прост в управлении – терморегулятор и выключатель объединены в одну-единственную ручку. Ее тепловая мощность составляет 50 кВт, но отапливаемая площадь составляет всего 300 кв. м. Расход топлива варьируется от 2,2 до 3,2 кг/ч. Несмотря на низкую цену, эта тепловая пушка не может конкурировать с вышеописанной моделью.

ELITECH ТП 12Г

Представленная модель отличается своей компактностью, что облегчает ее транспортировку. Она создана для работы на сжиженном газе, максимальный расход составляет 0,8 кг/час. Вес аппарата – чуть больше 5 кг. В комплекте уже поставляются шланг и редуктор – их не придется приобретать отдельно. Как и в предыдущем агрегате, здесь можно отрегулировать угол наклона, а устойчивая подставка предотвращает случайное опрокидывание. Это отличная теплопушка для мобильной строительной бригады.

Fubag Brise 30 AT

Перед нами довольно мощная пушка с продвинутой системой розжига. Ее мощность составляет 31 кВт, максимальный показатель производительности – 1000 куб. м/час. Этого вполне хватает для строительных нужд и обогрева помещений большого объема. Тепловая пушка оснащена системой температурного контроля. Что касается розжига, то в горелке присутствуют сразу три электрода – это обеспечивает моментальное воспламенение поступающего газа.

Для того чтобы продлить срок службы агрегата, производитель наделил его защитой от перегрева. Как только будет зафиксировано превышение определенных показателей, аппаратура отключит подачу газа и возобновит ее после остывания. Также в тепловой пушке предусмотрена защита корпуса от воздействия коррозии – для этого корпус покрыт специальным напылением. Теплопушка отличается неприхотливостью в работе и экономичностью – за час она сжигает всего 2,27 кг газового топлива.

Стоимость данного агрегата составляет около 10 тыс. рублей – отличный выбор для обогрева помещений различного назначения.

Ballu BHG-20

Было бы странным не упомянуть в нашем обзоре имя этого известного бренда. Представленная тепловая пушка характеризуется компактностью и высокой мощностью – 17 кВт. Ее производительность составляет 270 куб. м/час. Рассмотрим основные преимущества этого агрегата:

  • Невысокая стоимость – она составляет около 5000 рублей;
  • Редуктор и прочный шланг в исходной комплектации;
  • Надежная и долговечная горелка с защитой от воспламенения при низком давлении газа;
  • Полное отключение при пропадании электроэнергии;
  • Практически полное сгорание топлива.

Электрического розжига здесь нет, за это отвечает простой пьезоэлемент. Также теплопушка оснащается защитой от перегрева.

Сорокин – 10 кВт

Почему производитель не дал этой газовой тепловой пушке нормальное обозначение модели – не совсем понятно. В целом агрегат неплох, его тепловая мощность составляет 10 кВт, а максимальная производительность – 300 куб. м/час. Причем за этот час он потребляет всего 727 грамм топлива (пропан или бутан). Газ сгорает полностью, без образования характерного запаха.

Тепловая пушка получилась компактной – ее размеры составляют 435х230х305 мм. Это отличный выбор для строительных бригад и всех тех, кому нужен портативный газовый обогреватель с приличной производительностью. Официальная стоимость от производителя – 4499 рублей, что делает данную теплопушку одним из самых доступных приборов.

Мощность

Ее величина влияет на площадь, с которой сможет справиться оборудование, и на скорость обогрева.

Значение мощности

Указывается во всех агрегатах, но нас интересует не потребляемая мощность, а тепловая. Она означает то количество тепла, которое аппарат способен передать за единицу времени.

  1. Для электрических характерны величины от 1 до 60 кВт. Причем приборы до 5 кВт относятся к бытовым, а все, что выше – уже к промышленным.
  2. Газовые способны воспроизводить от 1 до 300 кВт.
  3. Дизельные и многотопливные выдают от 10 до 650 кВт. При непрямом нагреве параметр не превышает 100 кВт.
  4. Инфракрасные демонстрируют показатели 1,5-50 кВт.

Общая рекомендация по определению мощности гласит, что на 10 кв. м необходимо 1-1,3 кВт.

Но такой расчет не учитывает некоторые особенности, которые значительно влияют на конечный результат.

  1. Объем комнаты – для вычисления высота потолков важна не меньше, чем площадь. Это объясняется тем, что теплый воздух поднимается, а холодный опускается. Значит, для того чтобы создать комфортную атмосферу, придется прогревать весь объем.
  2. Температура на улице – здесь очевидно: чем холоднее за окном, тем большая производительность потребуется.
  3. Желаемая температура – минимальным для жилых зданий является значение 18 градусов, а для складов достаточно 12 градусов.
  4. Теплоизоляция – чем выше качество теплоизолирующих элементов (стены, крыша, пол, окна), тем меньше энергии затрачивается на отопление.

Формула

Вооружившись теоретическими знаниями, можно приступать непосредственно к расчету. Для этого существует формула:

Q = K x V x △T, где:

Q – искомая тепловая мощность, ккал/час;

K – коэффициент рассеивания тепла;

V – объем помещения, куб. м;

△T – разница между желаемой и температурой на улице.

Здесь предполагается, что пушка будет единственным источником отопления. Иначе требуется учитывать и имеющиеся мощности.

Поговорим подробнее о том, как рассчитывать каждый из показателей.

Коэффициент рассеивания тепла – это характеристика теплоизолированности. Он бывает:

  • 0,6-1,0 – хорошая теплоизоляция (двойной кирпич, толстое основание, утепленная крыша, двойное остекление окон);
  • 1,0-2,0 – средняя (двойные стены, обычная крыша, качественные окна);
  • 2,0-3,0 – плохая (один слой кладки, одинарные рамы);
  • 3,0-4,0 – отсутствие теплоизоляции (открытые и полуоткрытые места, простые постройки вроде сарая или ангара).

Объем комнаты рассчитывается просто: нужно лишь перемножить между собой площадь и высоту потолка.

Для вычисления △T необходимо отнять от желаемого показателя внутри здания среднее значение температуры во дворе в наиболее холодный период.

Обратите внимание, что мощность, рассчитанная по этой формуле, выражается в ккал/час. Чтобы перевести его в кВт следует разделить полученное число на 860

В результате этого действия вы получите искомые кВт, поскольку 1 кВт = 860 ккал/час.

Пример расчета

Есть дачный домик с одной комнатой 25 кв. м и высотой потолка 2,7 м. Он имеет качественную теплоизоляцию (K = 0,8) и температура на улице не опускается ниже -25 градусов. Внутри нужно достичь величины хотя бы 20 градусов Цельсия.

V = 25 x 2,7 = 67,5 куб. м;

△T = 20 — (-25) = 45;

Q = 0,8 x 67,5 x 45 = 2430 ккал/час = 2430 / 860 = 2,8 кВт.

В случае сложной конфигурации здания или огромной площади лучше купить несколько пушек небольшой производительности. Они прогреют апартаменты быстрее, чем одна мощная.

Тепловая пушка для дома своими руками

При наличии необходимых навыков, свободного времени и материалов, может быть изготовлена тепловая пушка своими руками. На самом деле, это не так сложно, как кажется. Необходимо лишь неплохо разбираться в конструктивных особенностях тепловых пушек.

Итак, при изготовлении пушки необходимо выполнить два корпуса: верхний и нижний, который будет служить баком для того или иного топлива. Что касается материала для изготовления прибора, то он должен отличаться небольшой теплопроводностью

Данная мера позволяет сделать нижний корпус  неуязвимым для нагревания, что чрезвычайно важно, так как он будет располагаться в непосредственной близости от источника повышенной температуры. Однако многие специалисты советуют предусмотреть слой качественной теплоизоляции, предотвращающей нагревание топливного бака

Непосредственно над баком с топливом необходимо расположить корпус тепловой пушки. Так, для изготовления  дизельного прибора понадобится кусок достаточно широкой трубы, выполненной из прочной стали или металла. Трубу стоит выбирать в зависимости от толщины стенок: чем они толще, тем лучше труба. Торцы корпуса тепловой пушки нужно закрыть сеткой или решеткой.

В сам корпус изделия вставляются следующие элементы:

  • вентилятор;
  • насос;
  • электродвигатель;
  • камера сгорания топлива;
  • форсунка.

Стоит отметить, что корпус прибора не должен опираться на топливный бак, что создает большую опасность для последнего. Как правило, корпус приподнимается над баком на высоту примерно в 20 см. Между двумя основными блоками устраивается специальный фильтр для топлива. Он соединяется с топливным баком металлической трубкой.

Подкачиваемое встроенным насосом топливо попадает на форсунку, после чего поджигается. Процесс горения топлива происходит в камере сгорания, а поджигается используемое топливо в толстой трубе из металла. Ее диаметр примерно в 2 раза меньше самого корпуса тепловой пушки. Крепится эта трубка практически в центре всего устройства и обладает расположенным вертикально отводом для продуктов сгорания.

Таким образом, сделать тепловую пушку своими руками можно, однако придется учесть массу нюансов и отнестись к процессу со всей ответственностью, так как в противном случае могут пострадать не только стены дома, но и живущие в нем люди. Достоинством тепловой пушки, выполненной своими руками, является и то, что ее будет достаточно легко ремонтировать, так как вы точно будете знать ее устройство и конструктивные особенности.

Видео: фабричный аналог дизельной самоделки

Итак, современные тепловые пушки представлены на рынке отопительных приборов в достаточно широком ассортименте, позволяющем подобрать ту или иную модель, максимально подходящую к условиям эксплуатации. Функциональность, практичность, эстетичный внешний вид и компактность большинства тепловых пушек делают их «сердцем» жилого дома, согревающим и дарящим тепло окружающим.

Расчет мощности тепловой пушки

Главной характеристикой всех отопительных приборов является мощность. От этого показателя зависит эффективность работы устройства. Его можно определить 2 способами. Первый метод будет приблизительным и учитывает только площадь обогрева. Мощность тепловой пушки берется из расчета 1 кВт на 10 м². Второй метод более точный и учитывает особенности отапливаемого помещения. Этим способом рекомендуется пользоваться при выборе теплового устройства для домашней эксплуатации.

Формула расчета выглядит так: P=(V*Kt*dT)/860, где:

P — мощность обогревающего устройства;

V — объем отапливаемого помещения;

Kt — коэффициент теплопотерь;

dT — разница между температурным показателем на улице (учитывается среднее зимнее значение) и желаемой температурой внутри комнаты;

860 — количество ккал в 1 кВт.

Коэффициент теплопотерь определяется теплоизоляционными качествами строения и зависит от многих параметров — это изоляционные свойства отдельных конструктивных элементов (потолок, крыша, стены и пр.), качество утепления дверных и оконных проемов и их размер, частота открывания дверей за некоторый промежуток времени и т. п.

Для упрощения расчетов принято делить все помещения на следующие группы в зависимости от качества теплоизоляции:

  •  Kt = 3-4 (объекты, не имеющие теплоизоляции: гаражи, ангары и пр.);
  •  Kt = 2-3 (плохая теплоизоляция: одинарные оконные рамы, кладка в 1 кирпич и т. п.);
  •  Kt = 1-2 (средняя теплоизоляция: небольшое число окон, двойная кирпичная кладка и пр.);
  •  Kt = 0,6-1 (хорошо утепленные объекты: утепленный потолок и крыша, двойные рамы и т. п.).

Еще одним важным фактором, влияющим на выбор пушки, является ее производительность — поток воздуха, выдаваемый прибором за 1 час. Показатель позволяет оценить скорость прогревания воздуха в помещении до требуемой температуры. Более мощные аппараты оснащены эффективными вентиляторами и согревают быстрее.

В пространствах со сложной конфигурацией или с большой площадью рекомендуется устанавливать не 1 тепловой агрегат расчетной мощности, а 2 или больше (требуемый показатель равен сумме их мощностей).

Принцип работы тепловой пушки

Принцип работы всех агрегатов очень прост. Вентилятор принудительно прогоняет воздух через нагревательный элемент или камеру сгорания и выбрасывает тепло в помещение.

Даже самые маленькие экземпляры способны прогонять через себя до 300 кубометров в час.

Обратите особое внимание на то, что любые пушки, будь то дизельные или газовые, все равно требуют наличия электричества. Некоторые ошибочно думают — куплю такую штуку себе в гараж, где нет нормального света, и сразу станет тепло и замечательно

Как бы не так.

Вам в любом случае понадобится 220В от генератора, либо аккумуляторы с инвертором. Без этого не обойтись. Вентилятор, пьезоподжиг, системы безопасности — все это нужно чем-то запитывать.

Единственный удобный вариант для бытового использования, где вообще не нужна электроэнергия — это инфракрасные газовые обогреватели.

Но ими больших площадей быстро не нагреешь.

А пушки в отличие от других отопительных приборов, тех же радиаторов или конвекторов, всего за несколько минут способны прогреть десятки квадратных метров помещения.

Самыми главными характеристиками таких тепловентиляторов, являются мощность и выбрасываемый поток воздуха. Именно они влияют на скорость нагрева.

Разновидности

Что же касается тепловых приборов этого вида, то их принято разделять на виды в зависимости от того, какой тип энергоносителя выбран для их переработки в тепловой поток воздуха.

На современном рынке отопительного оборудования тепловые пушки представлены следующими видами.

Электрические тепловые пушки.

На современном рынке отопительного оборудования электрические теплопушки представлены широким рядом моделей, мощность которых варьируется в пределах от 1,5 кВт до 50 кВт, причем модели до 5 кВт могут работать от обычной бытовой электросети.

Иначе говоря, электрические тепловые пушки нашли применение практически во всех сферах жизнедеятельности человека, начиная от обогрева небольших частных домов, и заканчивая просушкой больших складских и производственных помещений.

Дизельные теплопушки.

Дизельные тепловые пушки разделяют на два основных вида:

  • теплопушка прямого нагрева осуществляет выброс выхлопных газов, поэтому рекомендуется ее использовать только на открытом пространстве;
  • теплопушка непрямого нагрева функционирует без загрязнения окружающей среды, в результате чего, ее можно использовать для обогрева и просушки помещений различного целевого назначения.

Газовые тепловые пушки.

Отличительной особенностью агрегатов этого вида является то, что коэффициент полезного действия газовых тепловых пушек составляет практически 100%.

Газовые тепловые пушки достаточно эффективно можно использовать в местах массового скопления людей (метро, переходы, вокзалы и прочее), а также они является прекрасным вариантом обогрева в теплицах.

Водяные теплопушки.

Водяные тепловые пушки также можно подключить к действующей системе отопления, что в свою очередь, значительно увеличит эффективность обогрева помещения.

Инфракрасные тепловые пушки.

При использовании инфракрасных теплопушек стоит учитывать тот факт, что они целенаправленно обогревают отдельные участки помещения, поэтому их эффективно можно использовать при просушке штукатурки или при монтаже натяжного потолка.

Многотопливные теплопушки.

Принцип работы многотопливных тепловых пушек заключается в том, что с помощью специальной системы насосов отработанное масло передается в специальную камеру сгорания.

При этом стоит отметить тот факт, что коэффициент полезного действия этих агрегатов приближается к 100%.

Устройство прибора

Схема электрической тепловой пушки предполагает наличие вполне определенных компонентов, однако есть и необязательные составляющие. К примеру, в агрегате не всегда присутствует реле для регулировки температуры. Чаще всего процесс регуляции происходит за счет исключительно переключателя рабочих режимов. Это приводит к изменению интенсивности воздушных потоков, которые проходят сквозь нагревательные элементы.

Если вы решили, что вам просто необходима тепловая пушка электрическая, некоторые советы специалистов помогут сделать правильный выбор. В первую очередь следует учесть допустимую нагрузку на электрическую проводку. Любой прибор данной категории склонен к потреблению большого количества электроэнергии. И не каждая сеть будет поддерживать такое устройство. Подключение некоторых тепловых пушек осуществляется к сети в 380 вольт. Эти приборы относятся к категории профессиональных, поскольку не могут использоваться в бытовых помещениях. В квартирах и частных домах могут применяться пушки тепловые электрические, которые подключаются к обычной розетке с показателем 220 вольт. Оборудование мощностью 3-15 киловатт может быть использовано для постоянного отопления гаражей, складов, сушилок, а также промышленных помещений

Важно помнить, что обогреть дощатый сарай, большой ангар или железный гараж практически невозможно. Пушки тепловые электрические (220 V) в таких случаях не подойдут

Критерии подбора

Понять, какие тепловые пушки лучше всего подходят для дома, можно, если изучить их возможности более подробно. Оптимальное решение для жилого помещения, дачи или квартиры — электрическая модель с креплением на стену. Выбор тепловых пушек для технических нужд зависит от поставленных перед ними задач. Для прогрева бетона, выполнения других строительных работ используют газовые или электрические модели. Инфракрасные пушки применяют при монтаже натяжных потолков.

В этой категории можно найти преимущественно электрические модели. Газовые варианты самые экономичные, но им требуется отдельный дымоход или принудительная вентиляция помещения, есть ограничения по минимальной площади.

Основной критерий выбора тепловой пушки — ее мощность. Для нагрева помещения объемом 30-50 м3 на 15 градусов нужно около 3 кВт. Вдвое больше понадобится для объекта 100 м3. Далее пропорции сохраняются. Кроме того, в среднем на 10 м2 площади дома требуется 1 кВт энергии — чем выше коэффициент тепловых потерь, тем больше окажется ее расход. Все зависит от теплоизоляции объекта, его площади и назначения. Выбирая тепловую пушку для дома среди дизельных моделей, стоит произвести ее тестовый запуск, чтобы лучше оценить качество изготовления техники

Важно обратить внимание на такие моменты

  1. Наличие протечек, подтеканий в области топливного бака. Негерметичная конструкция представляет серьезную опасность.
  2. Качество металла. Если спустя несколько часов нагар появляется в местах креплений, можно говорить о слишком тонком, низкосортном сырье. Теплоемкость оборудования будет крайне низкой.
  3. Интенсивность выхода пламени из сопла. Если компрессор, отвечающий за его подачу, выходит из строя, огонь будет слишком интенсивно подаваться, не позволяя обеспечить достаточную пожарную безопасность. Регулировку лучше доверить специалистам в магазине. Отсутствие такой функции — повод для отказа от покупки.
  4. После отключения вентилятор тепловой пушки должен еще некоторое время работать на охлаждение. Если он сразу останавливается, это может привести к расплавлению комплектующих, датчиков, деформации корпуса.

В дешевых моделях эта функция отсутствует, что часто приводит к выходу устройства из строя.
