Как сделать тепловой насос своими руками из старого холодильника

Насос теплового типа Френетта своими руками, инструкция сборки

Самостоятеьная сборка

Наиболее практичной определенным образом считается именно модель устройства Френетта без кулера и внутреннего типа цилиндра. Внутри такого агрегата вращаются некоторые диски, а теплоноситель выступает масло. Поступает к радиатору, масло проходит процесс охлаждения и снова возвращается к системе.

Процесс подготовки к сбору системы отопления.

Между корпусными стенка и частью вращающейся, должен присутствовать незначительный зазор

Потому важно, чтобы была небольшая разница между диаметрами металлических дисков и цилиндра

От того, какого размера будет агрегат, зависит непосредственно количество дисков, а также гаек, что обычно используют гайки высотой шесть миллиметров.

Касательно теплоносителя, то лучше применять непосредственно жидкое масло. Почему? Температурный режим масла выше. Кроме того, от воды возникает давление. Результатом этого вполне может быть повреждение такого типа конструкции, что будет весьма не приемлемым.

https://youtube.com/watch?v=A4JF38CpNnw

Подшипник потребуется для выполнения монтажных работ

В качестве электродвигателя вполне подойдет даже любого типа модель, способная обеспечить нужное количество оборотов, к примеру, от старенького вентилятора.

Как улучшить работу собранного устройства?

Рекомендуется применять специфику автоматического включения/выключения для моторчика, что управляется при помощи помощью термодатчиков, прикрепленных к корпусу. В таком случае использование будет достаточно удобным и экономичным.

Где использовать такого типа насос

Такой агрегат подходит для отопления небольших помещений, например, комнаты. Чтобы обогревать дом, можно использовать его вместе с теплым полом. Отличием есть то, что жидкость проходит циркулирование непосредственно по трубкам, в стяжке. Регулирование такой системы происходит при помощи самого термодатчика, установленного на корпусе агрегата.

Технология изготовления теплового насоса

Обустройство геотермального отопления – процедура сложная, но за несколько недель ее можно выполнить. Для этого потребуется купить специальное оборудование и инструменты, но затраты на них все равно будут меньшими, чем 300 тысяч.

Этап 1. Выбор источника энергии

Об особенностях различных источников энергии речь пойдет в конце статьи. Главное, что нужно уяснить – все они должны находиться под землей. Потребуется бурение скважины или рытье траншеи на глубину, где перманентная температура в зимнее время не опускается ниже +5ᵒС. Есть и другие варианты (водоемы, к примеру), но принцип работы у каждого из них один.

Этап 2. Проведение расчетов

Требуемая мощность будет зависеть лишь от качества термоизоляции дома:

для некачественно утепленного дома потребуется минимум 70 Вт/м²;
для домов, отделанных современным утеплителем – 45 Вт/м²;
для домов, которые утеплены с применением специальных технологий – всего 25 Вт/м².

При необходимости улучшается термоизоляция.

Этап 3. Необходимое оборудование

Все, что потребуется при создании теплового насоса
, продается в специализированн ых магазинах. Сюда можно отнести:

компрессор;
терморегулирующи й клапан;
конденсатор;
испаритель.

Помимо того, потребуется дополнительное оборудование, такое как:

L-образные кронштейны;
герметичный бак из «нержавейки»;
болгарка;
алюминиевые рейки;
медные трубы разных диаметров, 3 шт.;
пластиковый бак на 90 л;
металлопластиков ые трубы.

Этап 4. Монтаж оборудования

Шаг 1.
Компрессор должен быть бесшумным. Оптимальный вариант – использование компрессора от импортного кондиционера. Посредством L-образных кронштейнов длиной в 30 см он устанавливается на стене.

Шаг 2.
Конденсатором послужит герметичный бак из «нержавейки» объемом минимум в 120 л. Бак разрезают на две части и помещают в него медный змеевик, в котором будет циркулировать антифриз. После этого резервуар сваривается обратно и в нем проделывается необходимое количество технических отверстий (обязательно резьбовых).

Шаг 3.
В роли теплообменника выступает большая медная труба. Она наматывается на бак, а концы витков фиксируются рейками. Для вывода этих концов используются сантехнические переходы.

Шаг 4.
Испаритель не будет подвергаться воздействию высоких температур, поэтому его можно сделать из обычной пластиковой бочки емкостью в 90-100 л. Испаритель также оборудуется медным змеевиком и крепится к стене L-образными кронштейнами. Для слива и подводки используются простые металлопластиков ые трубы.

Шаг 5.
После сборки покупается терморегулирующи й клапан. Делать это раньше нежелательно, т. к. клапан должен быть совместимым с конструкцией.

Шаг 6.
Для сварки готовых комплектующих и закачки фреона необходимо пригласить специалиста, ведь делать это самостоятельно минимум небезопасно. Кроме того, свежий опытный взгляд на самодельный насос может быть полезным.

Этап 5. Сборка

После сборки остается подсоединить систему к заборному устройству. Особенности этой процедуры напрямую зависят от выбранной схемы геотермального отопления.

Такая схема может быть горизонтальной и вертикальной.

При вертикальном расположении коллектор представляет собой систему труб. Он помещается ниже уровня промерзания грунта – обычно это 1,5-2 м, но конкретная цифра зависит от климатических особенностей региона. Снимается верхний слой почвы, устанавливаются трубы, производится обратная засыпка.

Насосы горизонтального типа устанавливают в траншеях, при этом трубы размещают опять же ниже глубины промерзания.

Как можно судить из названия, насос получает тепло непосредственно из воздуха, поэтому земляные работы в данном случае не требуются. Необходимо лишь выбрать место для монтажа коллектора – на крыше здания или где-нибудь неподалеку – и подключить к отопительной магистрали.

При сборке коллектора используются ПНД-трубы, а саму процедуру монтажа проводят на суше. Затем коллектор наполняется жидкостью и помещается в ближайший водоем, при этом трубы должны размещаться в максимальной близости от центра.

Такой способ отопления позволяет существенно сэкономить на монтажных работах. Суть подобной схемы в следующем:
мощность насоса определяется минимальным возможным температурным показателем, но подобный минимум стоит на улице недолго, следовательно, большую часть времени система использует свой потенциал лишь частично.

В таких случаях устанавливают тепловой насос меньшей мощности, чем того требуют климатические условия, но параллельно с ним подключают небольшой электрокотел. Выходит, что при сильных морозах можно дополнительно «подтапливать» дом. По карману это особо не ударит, зато позволит сэкономить на строительстве насоса.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
При контакте с внешней средой хладагент закипает и испаряется.
После этого хладагент в виде пара поступает в компрессор.
Там он сжимается — благодаря этому серьёзно повышается его температура.
После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Особенности тепловых насосов

Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.

Принцип работы

В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.

Для чего нужны

Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.

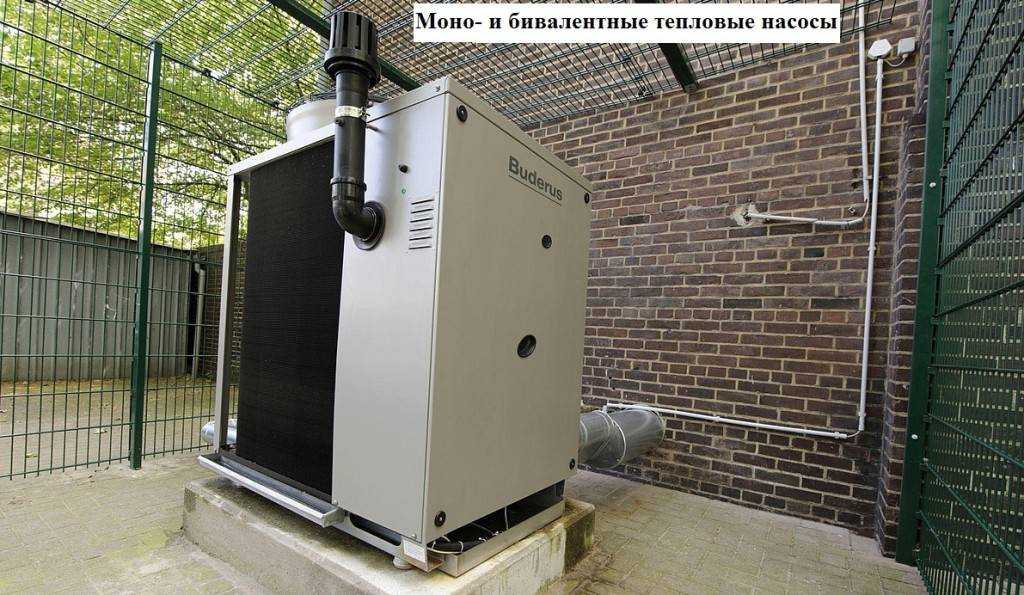

Бивалентная схема отопления ↑

Использование такой схемы поможет сэкономить на этапе изготовления и монтажа насоса. Дело втом, что расчет мощности теплового насоса производится исходя из минимальной возможной температуры. Но ведь пиково низкие температуры стоят на улице только очень короткое время, а значит, большую часть года тепловой насос будет использовать только часть своего потенциала мощности.

Для того чтобы иметь возможность установки мене мощного насоса параллельно с ним подключают дополнительный источник тепла – электрический котел. Тогда, в сильные морозы вы можете дополнительно «подтапливать» помещение. Учитывая, что таких дней в году бывает немного, такой подогрев не сильно ударит по кошельку, а на стоимости насоса можно значительно сэкономить.

Возможно так же использование в качестве дополнительного оборудования котла на твердом топливе. В этом случае в систему отопления необходимо включить байпас.

Из трубок с разряжённой средой

Этот способ подогрева жидкости можно использовать не только летом, но и зимой, он является одним из наиболее сложных. Место установки устройства из вакуумных трубок должно быть не тенистым, направленным к югу. Не допускается перегрев, циркуляция жидкости должна быть сверху вниз.

Вам потребуется следующие инструменты:

Разводной ключ.
Отвертки.
Устройство для сварки пластиковых труб.
Дрель.

Для начала соорудите раму и поставьте в предполагаемом месте установки, самым лучшим вариантом является крыша, затем закрепите её, например, анкерными болтами. Затем произведите подключение датчика температуры, воздухоотвода. Подсоедините водовод, используя материалы, которые устойчивы к отрицательным температурам.

Приступаем к монтажу нагревательного элемента, возьмите медную трубу и обмотайте её листовым алюминием, вставьте её в стеклянную вакуумную трубу. На низ трубки оденьте фиксирующую чашку и каучуковый пыльник. Металлический конец зафиксируйте в латунном конденсаторе (на трубке вы можете увидеть липкую смазку, не вытирайте её).

Произведите закрытие фиксирующей чаши, подобным способом произведите установку остальных элементов. Выполните установку монтажного блока и проведите к нему электричество 220В. Подключите к нему температурный датчик, воздухоотвод, хотя они и влагостойкие, лучше установить для них защитный экран, далее подсоединяем контроллер, при его помощи происходит контроль за работой системы, вот и весь процесс установки солнечного бойлера своими руками. Запрограммируйте систему на требуемые параметры и произведите запуск.

Виды

Тепловые насосы своими руками можно сконструировать на основе трех принципов — по источнику энергии, теплоносителю и их комбинации. Источником энергии может быть вода (водоем, река), грунт, воздух. Все виды насосов основаны на одном принципе работы.

Классификация

Выделяют три группы устройств:

вода-вода;
грунтово-водяные (геотермальные тепловые насосы);
используют воду и воздух.

Тепловой коллектор «грунт-вода»

Тепловой насос своими руками — самый распространенный и эффективный способ добычи энергии. На глубине нескольких метров грунт имеет одну постоянную температуру и мало подвержен погодным условиям. На внешнем контуре такого применяется специальная экологически безопасная жидкость, в народе называемая «рассолом».

Наружный контур геотермального насоса создают из пластиковых труб. Их вкапывают в грунт вертикально или горизонтально. В первом случае на один киловатт может понадобиться достаточно значительная площадь работ – 25–50 м2. Площадь нельзя использовать для посадочных работ — тут допускается только высадка однолетних цветущих растений.

«Вода-вода»

На большой глубине температура воды постоянная и стабильная. Источником низкопотенциальной энергии может служить открытый водоем, грунтовые воды (колодец, скважина), сточные воды. Принципиальных различий в конструкции для отопления такого типа с разными теплоносителями нет.

Устройство «вода-вода» наименее трудозатратное: достаточно оснастить трубы с носителем тепла грузом и поместить в воду, если это водоем. Для грунтовых вод потребуется более сложная конструкция и может возникнуть нужда в сооружении колодца под сброс воды, проходящей через обменник тепла.

«Воздух-вода»

Такой насос немного уступает двум первым и в холодное время его мощность снижается. Но он более универсальный: для него не нужно копать землю, создавать скважины. Нужно только установить необходимое оборудование, например, на крыше дома. Для этого не требуется сложных монтажных работ.

Основным преимуществом является возможность повторно использовать тепло, покидающее помещение. Зимой рекомендуют иметь еще один источник тепла, поскольку мощность такого обогревателя может значительно уменьшиться.

Этапы монтажа

Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

Расходы, окупаемость, мощность

Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

Процесс создания

Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

Особенности для каждого вида

Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

Принцип работы устройства

Тем, кто соприкасался с вопросами экономически выгодного отопления, название “тепловой насос” хорошо знакомо. Особенно в сочетании с терминами типа “земля-вода”, “вода-вода”, или “воздух-вода” и т.п.

Такой тепловой насос с устройством Френетта не имеет практически ничего общего. Кроме названия и конечного результата в виде тепловой энергии, которую в итоге используют для обогрева.

Тепловые насосы, работающие на принципе Карно, очень популярны и как экономически выгодный способ организации отопления, и как экологически безопасная система.

Работа такого комплекса устройств связана с накоплением низкопотенциальной энергии, содержащейся в природных ресурсах (земле, воде, воздухе), и преобразованием ее в тепловую энергию с высоким потенциалом.

Изобретение Евгения Френетта устроено и работает совершенно иначе.

из Генерирующую тепло систему, разработанную Е. Френеттом, нельзя безоговорочно отнести к классу тепловых насосов. По конструктивным и технологическим признакам это обогреватель Агрегат не использует гео- или гелио-источники энергии в своей работе. Находящийся внутри него масляный теплоноситель разогревается от силы трения, создаваемой вращающимися металлическими дисками Рабочий орган насоса – маслонаполненный цилиндр, внутри которого расположена ось вращения. Это стальной стержень, оснащенный установленными примерно через 6 см параллельными дисками Центробежная сила выталкивает разогретый теплоноситель в присоединенный к прибору змеевик. Нагретое масло выходит из прибора в верхней точке соединения. Остывший теплоноситель возвращается обратно снизу Внешний вид теплового насоса ФренеттаРазогрев прибора во время работыОсновные конструктивные составляющиеРеальные размеры одной из моделей

Принцип действия этого прибора основан на использовании тепловой энергии, которая выделяется при трении. В основе конструкции – металлические поверхности, расположенные не вплотную друг к другу, а на некотором расстоянии. Пространство между ними заполняют жидкостью.

Части устройства вращаются относительно друг друга с помощью электромотора, жидкость, находящаяся внутри корпуса и контактирующая с вращающимися элементами, разогревается.

Полученное тепло можно использовать для нагрева теплоносителя. Некоторые источники рекомендуют использовать эту жидкость непосредственно для отопительной системы. Чаще всего к самодельному насосу Френетта присоединяют обычный радиатор.

В качестве теплоносителя системы отопления специалисты настоятельно рекомендуют использовать масло, а не воду.

В процессе работы насоса эта жидкость имеет свойство разогреваться очень сильно. Вода в таких условиях может просто закипеть. Горячий пар в замкнутом пространстве создает избыточное давление, а это обычно приводит к разрыву труб или корпуса. Использовать масло в такой ситуации намного безопаснее, поскольку его температура кипения значительно выше.

Для изготовления теплового насоса Френетта потребуется двигатель, радиатор, несколько труб, стальной дисковый затвор, стальные диски, металлический или пластиковый стержень, металлический цилиндр и гаечный набор (+)

Бытует мнение, что КПД такого теплогенератора превышает 100% и даже может составлять 1000%. С точки зрения физики и математики это не совсем корректное утверждение.

КПД отражает потери энергии, затраченные не на обогрев, а собственно на работу прибора. Скорее, феноменальные утверждения о невероятно высоком КПД насоса Френетта отражают его эффективность, которая действительно впечатляет. Затраты электроэнергии на работу прибора ничтожны, а вот количество полученного в результате тепла весьма ощутимы.

Нагрев теплоносителя до таких же температур с помощью ТЭНа для отопления, например, потребовал бы значительно большего количества электроэнергии, возможно, в десятки раз больше. Бытовой обогреватель при таком расходе электричества даже не нагрелся бы.

Почему же такими приборами не оборудованы все подряд жилые и промышленные помещения? Причины могут быть разными.

Во-первых, вода – более простой и удобный теплоноситель, чем масло. Она не нагревается до таких высоких температур, и устранить последствия протечек воды проще, чем убрать разлитое масло.

Во-вторых, к моменту изобретения насоса Френетта централизованная система отопления уже существовала и успешно функционировала. Ее демонтаж для замены на теплогенераторы обошелся бы слишком дорого и доставил бы массу неудобств, поэтому такой вариант никто всерьез даже не рассматривал. Как говорится, лучшее – враг хорошего.

Виды тепловых насосов

В зависимости от внешнего источника тепла и вида контура (системы) потребителя, тепловые насосы бывают 6-и видов, где в обозначении типа теплообменника, первый показатель определяет способ устройства внешнего контура, а второй – устройство внутреннего контура.

«Вода — вода»

В агрегатах данного вида забор тепловой энергии осуществляется из внешних объектов, путем поглощения ее теплоносителем внешнего контура, в контуре циркулирует вода либо иная жидкость. Циркуляция достигается путем установки насоса.

Контур может быть замкнутым или разомкнутым, вариант выбирается в зависимости от типа теплоносителя.

Во внутреннем контуре насоса, циркулирует фреон, который получая энергию от внешнего контура испаряется, поступает на конденсатор, где отдает полученное тепло теплоносителю потребителя.

«Вода – воздух»

В устройствах этого вида, энергия, собранная в наружном контуре, в котором циркулирует жидкость (вода или иной энергоноситель), поступает в теплообменники, где передается воздуху внутри помещения.

«Воздух – воздух»

У данного вида устройств, наружный контур размещается на наружной стороне здания, он является испарителем в этой конструкции насоса. Тепло от воздуха передается хладагенту, который нагревается и испаряется. Далее, проходя через компрессор, сжимается и поступает на внутренний блок – конденсатор, который располагается внутри здания. Конденсатор отдает тепло воздуху внутри помещения в котором находится, хладагент вновь поступает на испаритель.

«Воздух – вода»

В устройствах этого вида тепловая энергия забирается из наружного воздуха. Воздух поступает в компрессор, где под действием давления повышается его температура, после чего поступает в теплообменник. В теплообменнике происходит конденсация подаваемого воздуха и передача энергии энергоносителю отопительной системы потребителя.

«Земля – вода»

Агрегаты данного вида основаны на получении энергии земли и передачи ее потребителям. В замкнутом наружном контуре, расположенном ниже уровня промерзания, циркулирует рассол (антифриз). Циркуляция осуществляется посредством установки насоса. Рассол поступает на конденсатор, где передает полученную энергию хладагенту, который, в свою очередь, передает ее системе отопления потребителя путем конденсации в теплообменнике насоса.

«Земля – воздух»

В аппаратах этого вида тепловая энергия, полученная рассолом, циркулирующим в наружном контуре, который расположен под поверхностью земли, передается в камерах теплообменника воздуху внутри помещения.

Насколько выгодно использование теплового насоса?

Теоретически у любого человека есть большой выбор источников энергии. Помимо природного газа, электричества, угля, это еще и ветер, солнце, разница температур земли и воздуха, земли и воды.

На практике выбор ограничен, т.к. все упирается в стоимость оборудования и его обслуживания, а также стабильность работы и сроки окупаемости установок.

Каждый из источников энергии имеет как достоинства, так и серьезные недостатки, ограничивающие его использование.

Установка отопительной системы с теплонасосом – это выгодно с точки зрения удобства эксплуатации. Во время работы оборудования нет шума, посторонних запахов, не требуется установка дымоходов или других вспомогательных конструкций.

Система энергозависима, но для работы теплового насоса нужно минимальное количество электричества.

Теплонасос – хорошая альтернатива привычным отопительным системам. Чтобы сократить начальные расходы на оборудование, можно его собрать своими руками

Сами тепловые установки чрезвычайно экономичны и не требуют особых затрат на обслуживание, но их первоначальная стоимость очень высока.

Далеко не каждый владелец дома или дачи может позволить себе покупку такого дорогого оборудования. Если собрать его самостоятельно и использовать детали от старого холодильника, можно существенно сэкономить.

Тепловые насосы промышленного производства дороги. Считается, что их установка окупается в среднем за 5-7 лет работы, однако этот срок зависит от начальной цены конструкции и может быть гораздо большим

Самодельные установки обходятся буквально в копейки, а их использование позволяет заметно экономить.

Единственный нюанс: производительность самоделок невысока, и они не могут быть полноценной заменой традиционным системам отопления. Поэтому их часто используют как дополнительные или альтернативные варианты отопления.

Отопление тепловым насосом воздух воздух.

Тепловой насос воздух воздух: принцип работы

Принцип действия данной системы основан на следующем физическом явлении: среда в жидком состоянии, испаряясь, понижает температуру поверхности, откуда происходит её рассеивание.

Для наглядности кратко рассмотрим схему работы морозильной камеры холодильника. Фреон, циркулирующий по трубкам холодильника, забирает тепло из холодильника и сам при этом нагревается. В последствие собранное им тепло передаётся во внешнюю среду (то есть в помещение в котором расположен холодильник). Затем хладагент, сжимаясь в компрессоре, снова остывает и круговорот продолжается. Воздушный тепловой насос работает по тому же принципу — забирает тепло из уличного воздуха и обогревает дом.

Конструкция агрегата состоит из следующих частей:

Внешний блок насоса представляют компрессор, испаритель с вентилятором и расширительный клапан.
Теплоизолированные медные трубки служат для циркуляции фреона
Конденсатор, с расположенным на нём вентилятором. Служит для рассеивания уже нагретого воздуха по площади помещений.

Отопление тепловым насосом воздух воздух

При работе воздушного теплового насоса при обогреве дома в определённом порядке происходят следующие процессы:

Посредством вентилятора воздух с улицы втягивается в устройство и проходит через внешний испаритель. Фреон, совершающий круговорот в системе, собирает всю энергию тепла из уличного воздуха. В следствие этого из жидкого состояния он переходит в газообразное.
В дальнейшем газообразный фреон сжимается в конденсаторе и переходит во внутренний блок.
Затем газ переходит в жидкое состояние, при этом отдавая накопленное тепло воздуху комнаты. Этот процесс происходит в конденсаторе расположенном в помещении.
Переизбыток давления уходит через расширительный клапан, а фреон в жидком состоянии уходит на новый круг.

Фреон постоянно будет забирать тепловую энергию из уличного воздуха, так как его температура всегда будет меньше. Исключением является тот случай, когда на улице сильные морозы. В таких условиях эффективность теплового насоса будет уменьшаться.

Из минусов воздушной системы стоит упомянуть:

В целом приборы класса воздух-воздух идеально подойдут для обогрева деревянных домов, у которых, вследствие особенности материала, снижены естественные потери тепла.

Перед выбором воздушного насоса стоит выяснить следующие ключевые моменты:

Показатель теплоизоляции помещений.
Квадратуру всех комнат
Число людей, живущих в частном доме
Условия климата

Итоги

Несомненно, стоимость теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике и количестве подаваемого тепла, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии решит эти проблемы, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и пробный пуск, лучше проводить еще летом, чтобы было время на доработку агрегата до начала отопительного сезона.

Тепловой насос из старого холодильника
