Монтаж дымохода

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Предварительная подготовка перед установкой дымовой сэндвич трубы

Обратите внимание на такие важные моменты, которые нужно учесть во время установки дымоотвода:

Запрещено монтировать трубы сэндвич непосредственно над топкой, поскольку это может привести к быстрому прогоранию и порче дымохода. Сначала следует установить желоб из огнеупорного материала, начинающийся в топке. А уже к нему можно подсоединять дымовую трубу.
Если сендвичные трубы для дымохода своими руками проходят вблизи огнеопасных отрезков системы, то их нужно покрывать дополнительным слоем теплоизоляционного материала, иначе, может произойти возгорание.

Первым шагом к правильной и грамотной установке сэндвич будет составление подробного проекта. Он представляет собой детальный план прокладки трубы, который будет в конкретной ситуации наиболее приемлемым. То есть, проект составляется с учетом особенностей постройки и отопительного оборудования. Далее приступают к расчету количества материала, необходимого для успешного монтажа дымохода. В данном случае значение будет иметь и то, предпочитаете вы использовать фабричную продукцию, либо изготовить сэндвич трубу самостоятельно.

После закупки расходников можно приступать к разметке, которая нужна для правильной и ровной установки трубы без кривизны и отклонений. Довольно часто мастера используют кронштейн для сэндвич трубы, нанести разметку под который, очень просто. Прокладывая трубы таким способом, следует применять патрубки, защищенные теплоизоляцией.

Из чего состоит

Основная идея сэндвич-трубы предполагает наличие трёх материалов:

Внешний слой — оцинкованная сталь, медь или латунь.
Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.

Схема устройства сэндвич-трубы

Особенности конструкции

Современные каналы для отвода дыма от банных печей собираются именно из трубных сэндвич-деталей. Изделия пользуются популярностью среди владельцев загородных домов, несмотря на большой выбор материалов для создания дымоходов.

Сэндвич-труба представляет собой двухконтурную конструкцию. Она состоит из следующих основных частей:

внутренний дымоход;
слой теплоизоляционного материала;
защитная декоративная оболочка – внешний контур в виде трубного изделия большего диаметра по сравнению с внутренним дымоходом.

Двухконтурная труба стала повсеместно использоваться домовладельцами при устройстве дымоходов. Она пришла на замену одноконтурной подобной продукции из стали толщиной 0,5 мм. Ведь стальное трубное изделие не подходит для устройства дымоотводящего канала снаружи строения. Причиной этому его конструкция, не удерживающая тепло в межсезонье и зимний период года. В холодное время в стальном канале с одним контуром образуется конденсат из-за резкого перепада температур. Поэтому в дымоходе уменьшается тяговый эффект, и даже появляются пробки.

Особенности конструкции термотрубы с двумя кожухамиИсточник pechnoy.guru

Внутренний контур трубного сэндвич-изделия для отвода продуктов горения создаётся из нержавеющей стали. Его неразъёмная конструкция изготавливается с помощью TIG-сварки. Она позволяет выполнять аккуратные тонкие швы.

Внешний кожух тоже изготавливается сварным методом из нержавеющей или оцинкованной стали. Второй вид металла позволяет производителям выпускать более доступные изделия. При сотрудничестве со строительно-монтажной организацией также можно заказать дымоход из сэндвич трубы с наружным кожухом, имеющим эмалевое покрытие требуемого цвета.

Теплоизоляционный слой в изделии с двумя контурами создаётся из материала, устойчивого перед возгоранием. Производители используют высокоплотную минвату из базальтового сырья. Обычно толщина термослоя составляет 25-100 мм. Инженеры-проектировщики подбирают этот параметр с учётом особенностей проведения монтажных работ и условий использования дымохода.

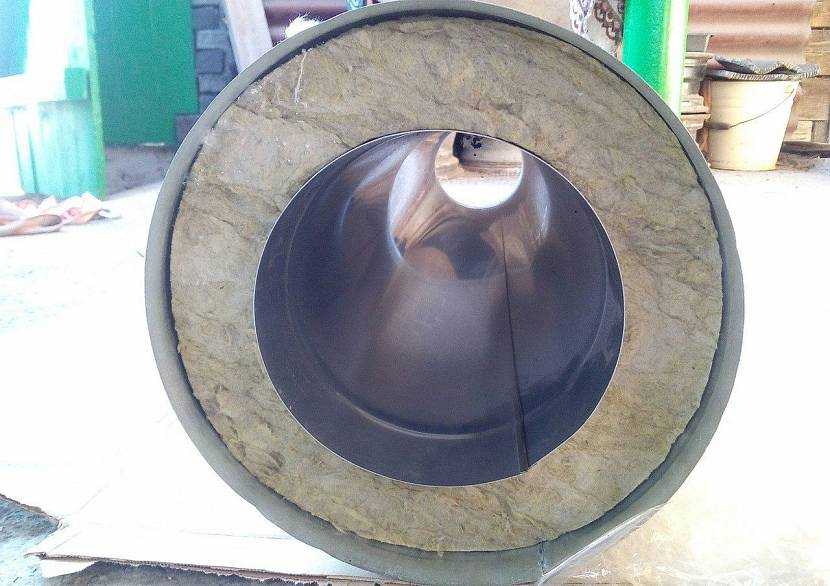

Дымоход с теплоизоляционной прослойкой из базальтовой минватыИсточник festima.ru

Концы сэндвич-деталей для дымоотводящего канала изготавливаются в виде раструбов и зауженных торцов. Такая система сопряжения упрощает монтажный процесс и позволяет плотно состыковать элементы. Для повышения прочности стыков при установке дымохода дополнительно применяют специальные хомуты. В зависимости от конструктивных особенностей канала отвода дыма и условий проведения работ могут использоваться детали, соединяемые друг с другом и другими элементами печной системы с помощью фланцев.

Хомут обжимного типа для сэндвич-дымоходаИсточник ytimg.com

Конструкционные элементы и их особенности

Разнообразие выпускаемой продукции позволяет выполнять сложные задачи по возведению сэндвич дымоходов.

Производителями дымоходов разработано более двадцати различных элементов для облегчения проведения монтажа

Главными элементами конструкции дымоходного канала являются:

Прямые участки трубы. Отрезки диаметром 80—600 мм, длиной до 1 м. Идеальная конструкция дымохода — прямая, но на практике достичь этого сложно.
Колени и тройники. Используются, если необходимо вывести дымоход сквозь стену, наружу здания, или обойти конструкционные элементы дома — балки, стропила. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют очищать дымоход в труднодоступных местах. Их устанавливают и укрепляют кронштейнами, чтобы они не несли на себе вес вышерасположенной конструкции.
Проходной патрубок. Изолирует трубу от межэтажных перегородок, служит креплением для дымохода.
Кровельная разделка. Представляет собой металлический конус, который крепится на крышу под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожарную безопасность. Вместо него может использоваться специальный уплотнитель из силикона, который служит лучшей защитой от протекания.

Кроме вышеперечисленных элементов, существует еще масса приспособлений для проведения монтажа дымохода из сэндвич труб, а также его дальнейшей эксплуатации.

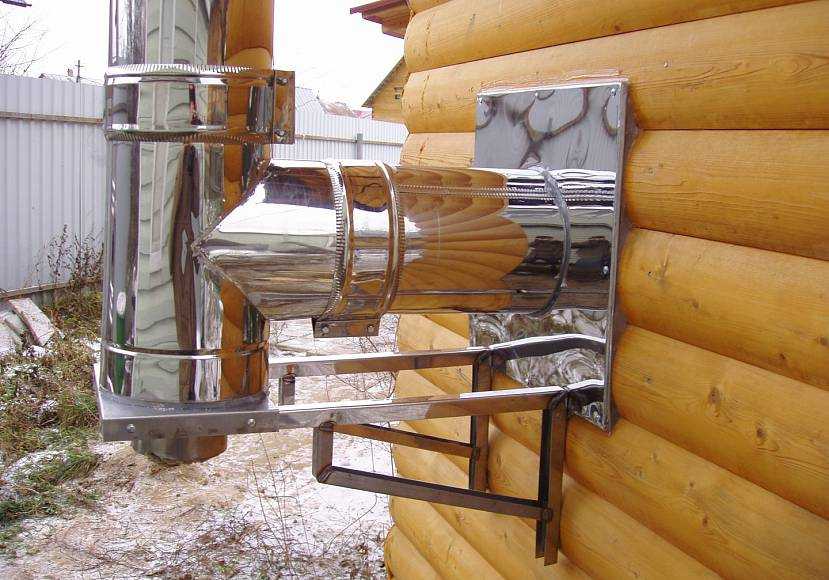

Дымоход закрепляют кронштейнами через каждые два метра. Крепеж для фиксации хомутов на стене подбирают в соответствии с материалом, из которого она сложена

Этап №2 – предварительная фиксация

Порядок замены

Сама процедура замены счетчика достаточно проста. Необходимо только обратиться к специалистам:

Со специализированной компанией заключается договор на замену старого прибора новым.
После подписания такого соглашения по заявке приходит специалист в течение нескольких дней в оговоренное время.
Он делает поверку старого прибора. При необходимости его замены старый счетчик демонтируется, а новый устанавливается.
Перед установкой новый счетчик также проходит проверку на его техническую исправность.
После установки нового измерительного прибора специалист должен выдать акт о проведении работ, а также о вводе в работу нового счетчика.
На основании полученных документов собственник жилья обращается в УК, чтобы ему установили пломбы на счетчики. Это должно быть сделано не позднее 3 дней.

Эксплуатация счетных приборов без установленных на них пломб строго запрещена законодательством. Если это выявится, то владельцу жилья будут начислены общие тарифы при оплате коммунальных услуг с того момента, когда последний раз был зафиксирован счетчик с целыми пломбами.

Также важно знать, что каждый счетчик имеет определенный интервал поверки, в течение которого производитель дает гарантию на то, что он будет исправно давать показания. Такой интервал обычно составляет 8-12 лет

Поверку осуществляют представители газовой службы. Существует 2 способа поверки: выездная и на дому. Вызов специалиста на дом, безусловно, окажется дороже, зато не придется демонтировать счетный аппарат и везти его к специалисту. Итогами поверки становится признание прибора годным к дальнейшему использованию, либо указывается необходимость в его замене. На основании данного заключения может появиться обязанность собственника к установке нового газомера.

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно. Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Плюс самостоятельной сборки- экономия на стоимости материала (не менее, чем в 2 раза) и на рабочей силе. Кроме того, можно самостоятельно выбрать материалы для сэндвич трубы и быть уверенным в ее долгой «жизни». Минусы — расчеты с использованием заводских изделий намного проще и точнее.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Завершение монтажных работ

Окончание обустройства дымоотводящей конструкции заключается в следующих действиях:

с трубной продукции снимают защитную пленку, которая предотвращает повреждение элементов во время транспортировки и проведения монтажа;
герметизируют все места соединений.

Ранее было описано, как собирать сэндвич трубы в целостную конструкцию и делать переходы сквозь стену. Что касается герметизации стыков, то с целью придания им прочности, задействуют специальный герметик, который выдерживает температурный режим, равный не меньше 1000ºС (прочитайте: «Какие герметики для печных труб лучше использовать – виды. характеристики»).

Герметиком следует нанести:

на поверхность с наружной стороны верхнего участка при сборке внутренних труб;
по периметру наружной поверхности при выполнении стыковки внешних труб;
на место стыка вдоль диаметра (для круглых изделий) или периметра при стыковке труб с прочими элементами дымоотводящей системы.

Необходимо убедиться в отсутствии:

выхода дыма в местах, где этого не должно быть;
избыточного нагрева элементов конструкции, особенно это касается мест прохода через стены и кровлю.

Смонтированный из сэндвич труб дымоход интерьер помещения не портит, а наоборот, придает нагревательному оборудованию современный вид. Для выполнения работ не требуется владение определенными навыками. Главное, перед началом эксплуатации убедиться в полной герметичности и работоспособности системы дымоотведения.

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.
