Как рассчитать радиаторы отопления на площадь квартиры

Биметаллические радиаторы особенности

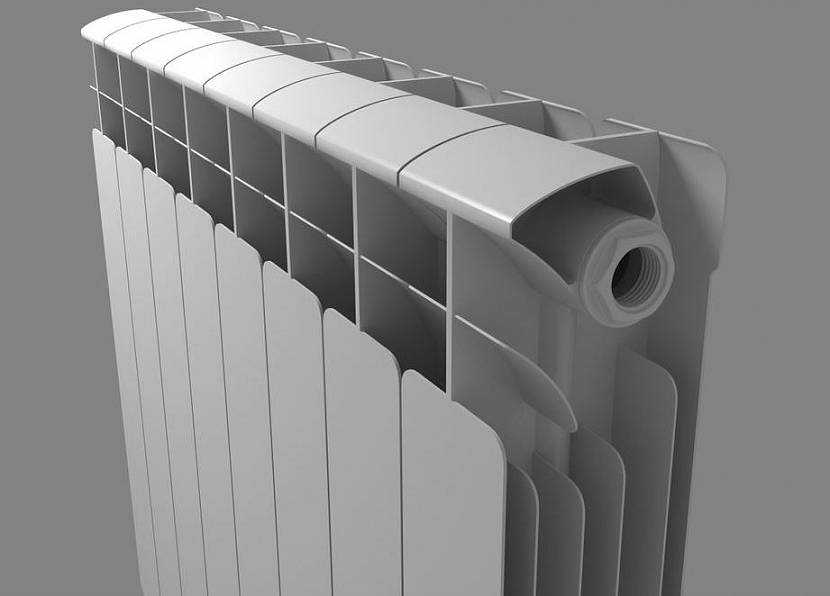

Биметаллические радиаторы становятся сегодня все популярней. Это достойная замена безнадежно устаревшему «чугуну». Приставка «би» означает «два», т.е. при изготовлении радиаторов используются два металла — сталь и алюминий. Представляют собой алюминиевый каркас, внутри которого находится стальная труба. Такое сочетание является само по себе оптимальным. Алюминий гарантирует высокую теплопроводность, а сталь — длительный срок эксплуатации и способность с легкостью выдерживать перепады давления теплосети.

Совместить, казалось бы несовместимое, стало возможно благодаря особой технологии производства. Биметаллические радиаторы изготавливаются методом точечной сварки или литья под давлением.

Плюсы биметаллических радиаторов отопления

Если говорить о преимуществах, то у биметаллических радиаторов их много. Рассмотрим основные из них.

длительный срок «жизни». Высокое качество сборки и надежный «союз» двух металлов превращает радиаторы в «долгожителей». Они способны исправно служить до 50 лет;
прочность. Стальная сердцевина не боится скачков давления, свойственным нашим отопительным системам;
высокая теплоотдача. Благодаря наличию алюминиевого корпуса биметаллический радиатор быстро нагревает помещение. В некоторых моделях данный показатель достигает 190 Вт;
устойчивость к образованию ржавчины. С теплоносителем контактирует только сталь, а значит, биметаллическому радиатору не страшна коррозия. Это качество становится особенно ценным при проведении сезонных чисток и сбрасывании воды;
приятная «внешность». Биметаллический радиатор внешне намного привлекательнее своего чугунного предшественника. Скрывать его от посторонних глаз занавесками или специальными экранами нет необходимости. Кроме того, радиаторы отличаются по цветовому оформлению и дизайну. Вы можете выбрать то, что нравится именно вам;
небольшой вес. Значительно упрощает процесс монтажа. Теперь установка батареи не потребует больших затрат сил и времени;
компактный размер. Биметаллические радиаторы ценятся за небольшой размер. Они достаточно компактны и легко вписываются в любой интерьер.

Биметаллические радиаторы отопления какой фирмы купить

Sira Group

Бренд из солнечной Италии, который многие знатоки этой отрасли относят к родоначальнику биметаллического оборудования. Начав свое победное шествие по планете в начале второй половины прошлого столетия, компания к этому моменту имеет множество производственных площадок, значительная часть которых размещена за пределами страны. Такой успех у потребителей, бренд заслужил, предлагая высокотехнологичное оборудование с элегантными внешними формами и эффективной теплоотдачей. Ориентация на потребности людей – не единственное достоинство компании. Сегодня усилия бренда направлены на выпуск ресурсосберегающего оборудования вкупе с претензией на защиту и восстановление окружающей среды.

Еще один итальянский бренд, который основали братья Фарделли в 1971 году. На первых этапах своего развития, компания производила исключительно алюминиевые радиаторы. Этот факт объясняется просто – на тот период в Италии энергоресурсы стоили очень дорого, а при равном потреблении радиаторы из алюминия дают тепла в 4 раза больше, чем чугунные или стальные батареи. Однако, выйдя в 1994 году на российский рынок, компании пришлось освоить выпуск биметаллических радиаторов. Дело в том, что отечественная система отопления некоторым образом отличается от итальянской. Например, давление рабочей среды в наших трубах гораздо выше, чем в европейских странах. Оборудование этой компании соответствует отечественным ГОСТам. Кроме этого, компания дает беспрецедентный гарантийный срок эксплуатации – 25 лет!

Royal Thermo

Бренд, который обязан своему возникновению объединению английской корпорации «Industrial Investment Fund Ltd» с несколькими строительными фирмами из Италии. Проведя пару успешных сделок в северных районах Италии, англичане уверовали в стремительное развитие рынка недвижимости и начали инвестировать в производство радиаторов для водяного отопления. Вплоть до 1998 года вся продукция бренда была направлена на удовлетворение запросов внутреннего рынка. Однако на рубеже тысячелетий, возникла необходимость осваивать рынки Восточной Европы и в частности России. Сегодня адаптированное для непростых природных условий отопительное оборудование с успехом реализуется на постсоветском пространстве. Оценивая продукцию бренда, специалисты утверждают, что компания уверенно занимает лидирующее положение в этой отрасли по соотношению цены и качества.

Так же итальянский бренд, основанный Сильвестро Ниболи в 1970 году в провинции Брешия. Естественно, история бренда непосредственно связана со своим создателем, который почти 50 лет назад покинул небольшое производство элементов к люстрам, с твердым намерением заняться разработкой и производством литых под давлением радиаторов под собственной маркой. Сегодня это динамично развивающаяся компания, продукция которой хорошо знакома множеству потребителей по всему миру. Высококачественное оборудование и постоянное производство новинок вкупе с реалистичной оценкой рынка и курса его развития делают компанию конкурентоспособной.

Отечественный бренд, начавший свою деятельность в 2002 году. Конструкторские разработки биметаллических радиаторов этой компании велись вместе со специалистами из Италии. Производственное оборудование – линии по механической обработке, литья под высоким давлением и так далее так же родом из Италии. Отличительной особенностью радиаторов этой марки является высокая теплоотдача, что позволяет их устанавливать даже в больших по площади помещениях. В общем, продукция компании – идеальное сочетание европейского качества с огромным опытом россиян в использовании отопительного оборудования в климатических условиях близких к экстремальным!

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

Имеют четыре точки возможного подключения – две верхние и две нижние;
Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

В процессе создания новых сетей отопления;
При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Технические характеристики радиаторов из чугуна

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

площадь помещения;
высота помещения;
количество окон;
этаж;
наличие установленных стеклопакетов;
угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

максимальное рабочее давление – 9-12 бар;
максимальная температура теплоносителя – 150 градусов;
в одной секции помещается около 1,4 литра воды;
вес одной секции составляет примерно 6 кг;
ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

1. теплоотдача секции МС 140 – 175 Вт;
2. высота – 59 см;
3. весит радиатор 7 кг;
4. емкость одной секции — 1,4 л;
5. глубина секции составляет 14 см;
6. мощность секции достигает 160 Вт;
7. ширина секции составляет 9,3 см;

максимальная температура теплоносителя составляет 130 градусов;
максимальное рабочее давление – 9 бар;
радиатор имеет секционную конструкцию;
опрессовочное давление составляет 15 бар;
объем воды в одной секции составляет 1,35 л.;
в качестве материала для межсекционных прокладок используется термостойкая резина.

Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

теплоотдача. Выбирают исходя из размеров помещения;
вес радиатора;
мощность;
размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

если потолок выше 3 м, требуемая мощность увеличится пропорционально;
если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Факторы, влияющие на расчёт

На расчет мощности радиаторов отопления влияют следующие факторы.

Ориентация комнат по сторонам света

Принято считать, что если окна помещения выходят на юг или запад, то оно в достаточном количестве имеет солнечный свет, поэтому в эти двух случаях коэффициент «b» будет равен 1,0.

Добавление к нему в 10% требуется, если окна комнаты ориентированы на восток или север, так как солнце здесь практически не успевает обогреть помещение.

Справка! Для северных районов такой показатель берётся в размере 1,15.

Если комната выходит на наветренную сторону, то коэффициент для расчета увеличивается до b=1,20, при параллельном расположении относительно потоков ветра — 1,10.

Влияние внешних стен

Их число напрямую определяется показателем «а». Так, если помещение имеет одну внешнюю стену, то он принимается равным 1,0, две — 1,2. Добавление каждой следующей стены ведёт к увеличению коэффициента тепловой отдачи на 10%.

Зависимость радиаторов от теплоизоляции

Сократить расходы на обогрев квартиры или дома позволит проведение грамотного утепления стен. Значение коэффициента «d» способствует увеличению или снижению тепловой мощности батарей отопления.

В зависимости от степени утепления внешней стены показатель бывает следующий:

Стандартное, d=1,0. Они нормальной или малой толщины и либо оштукатурены снаружи, либо имеют небольшой слой теплоизоляции.
При особом способе утепления d=0,85.
При недостаточной устойчивости к холодам —1,27.

При позволяющем пространстве допускается фиксировать слой теплоизоляции к внешней стене изнутри.

Климатические зоны

Этот фактор определяется низкими уровнями температур для различных регионов. Так c=1,0 при погоде до —20 °C.

Для областей с холодным климатом показатель будет следующим:

с=1,1 при температурном режиме до —25 °C.
с=1,3: до —35 °C.
с=1,5: ниже 35 °C.

Своя градация показателей и для тёплых регионов:

с=0,7: температура до —10 °C.
с=0,9: лёгкий мороз до —15 °C.

Высота помещения

Чем выше в строении уровень перекрытия, тем больше этой комнате требуется тепла.

В зависимости от показателя расстояния от потолка до пола определяется поправочный коэффициент:

е=1,0 при высоте до 2,7 м.
е=1,05 от 2,7 м до 3 м.
е=1,1 от 3 м до 3,5 м.
е=1,15 от 3,5 м до 4 м.
е=1,2 свыше 4 м.

Роль потолка и пола

Сохранению тепла в помещении также способствует его соприкосновение с потолочным перекрытием:

Коэффициент f=1,0 если есть чердак без утепления и отопления.
f=0,9 для чердака без обогрева, но с теплоизоляционным слоем.
f=0,8, если комната выше отапливаемая.

Пол без утепления определяет показатель f=1,4, с утеплением f=1,2.

Качество рам

Для расчёта мощности отопительных приборов важно учесть и этот фактор. Для оконной рамы с однокамерным стеклопакетом h=1,0, соответственно для двух— и трёхкамерного — h=0,85. Для старой рамы из дерева в расчёт принято брать h=1,27

Для старой рамы из дерева в расчёт принято брать h=1,27.

Размер окон

Показатель определяется соотношением площади оконных проёмов с квадратными метрами помещения. Обычно он равен от 0,2 до 0,3. Так коэффициент i= 1,0.

При полученном результате от 0,1 до 0,2 i=0,9 до 0,1 i=0,8.

Если размер окон выше стандарта (соотношение от 0,3 до 0,4), то i=1,1, а от 0,4 до 0,5 i=1,2.

Если окна панорамные, то целесообразно при каждом увеличении соотношения на 0,1 повышать i на 10%.

Для комнаты, в которой зимой регулярно используется балконная дверь, автоматически повышает i ещё на 30%.

Закрытость батареи

Минимальное ограждение радиатора отопления способствует более быстрому прогреву комнаты.

В стандартном случае, когда батарея отопления расположена под подоконником, коэффициент j=1,0.

В других случаях:

Полностью открытый прибор обогрева, j=0,9.
Источник отопления прикрыт настенным выступом горизонтального типа, j=1,07.
Батарея отопления закрыта кожухом, j=1,12.
Полностью закрытый радиатор отопления, j=1,2.

Способ подключения

Способов подключения радиаторов отопления несколько и каждый из них определяется показателем k:

Метод подключения радиаторов «по диагонали». Является стандартным, и k=1,0.
Подключение «с боковой стороны». Способ популярен из-за небольшой длины подводки, k=1,03.
Использование пластиковых труб по методу «снизу с двух сторон», k=1,13.
Решение «снизу, с одной стороны» является готовым, происходит подключение к 1 точке подающей трубы и обратки, k=1,28.

Важно! Иногда для повышения точности результатов применяют дополнительные поправочные коэффициенты

Применяемые материалы

Сердечник секции биметаллического радиатора изготавливается из стальных труб. Для батарей нормальной прочности (рабочее давление 16 – 20 атм) сердечник изготавливают из углеродистой стали марки Ст.3 либо ее зарубежных аналогов (например, радиаторы Tenrad). Сердечник (каркас) моделей повышенной прочности сваривают из нержавеющих труб. Высокопрочные приборы с сердечником из нержавеющей стали (например, Biliner от компании Royal Thermo) позволяют выдерживать давление на разрыв более 100 атм.

Наружную часть биметаллических радиаторов изготавливают из алюминия литьем под давления. Применяемый в производстве некоторых алюминиевых моделей метод экструзии в данном случае нельзя использовать, так как перед началом формообразования внутрь заготовки должен быть помещен сердечник. Уплотнительные кольца производят из термостойкого силиконового каучука.

Профилированное оребрение.

Виды биметаллических радиаторов

Основных видов два – секционные и монолитные. Ниже мы расскажем подробнее о них и поможем сориентироваться, какой же лучше для вас.

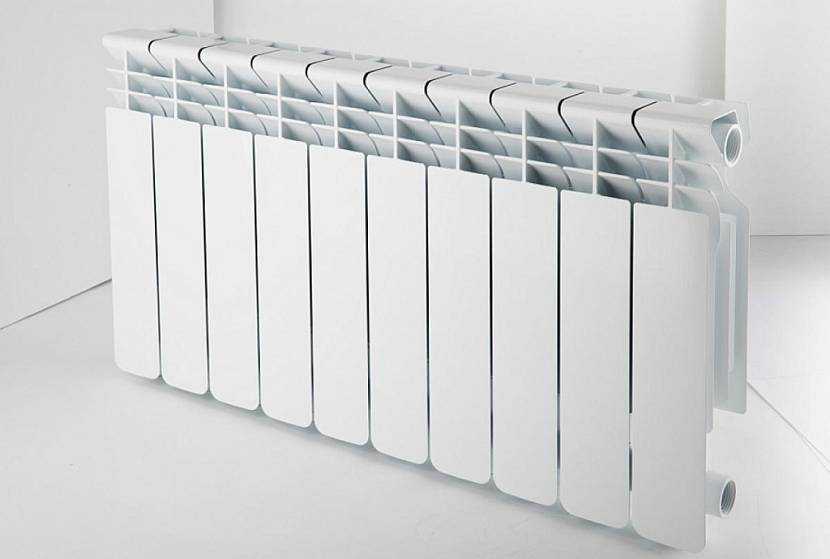

Секционные радиаторы

Собираются они из нескольких секций. Часто выполняются в виде «слоёного пирога» из нагревательных пластин. Такая находка позволяет значительно увеличить площадь теплообмена с окружающей средой. Но есть большой недостаток: любой теплоноситель разрушает стыки составных частей. Как следствие – сравнительно невысокий срок службы.

Секционные нагреватели состоят из нескольких частейИсточник forum.usolie.info

Монолитные радиаторы

Также имеют большую площадь теплообмена, поэтому ничуть не уступают секционным нагревателям. Выдаёт одна секция примерно 100-200 Вт. Монолитные радиаторы изготавливаются по принципиально новой технологии: корпус отливается целиком, а потом обрабатывается давлением. Поверх стального каркаса под напором наносится слой алюминия.

Монолитные нагреватели представляют собой одно целоеИсточник www.teplodvor.by

Преимущество монолитных радиаторов очевидно. Срок службы выше в два раза и составляет не 25 лет, как у секционных, а 50. Но в то же время стоят они дороже примерно на пятую часть. Недостаток их в том, что они не дают возможности добавить дополнительные секции и тем самым регулировать мощность.

Если задуматься над вопросом, какая батарея отопления лучше для квартир в высотных зданиях, то ответ однозначен – монолитный. Дело в большом перепаде давлений из-за высоты.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

для средней климатической полосы на отопление 1м2 жилого помещения требуется 60-100Вт;
для областей выше 60о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м2, потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки
