Центральное отопление

Трасса

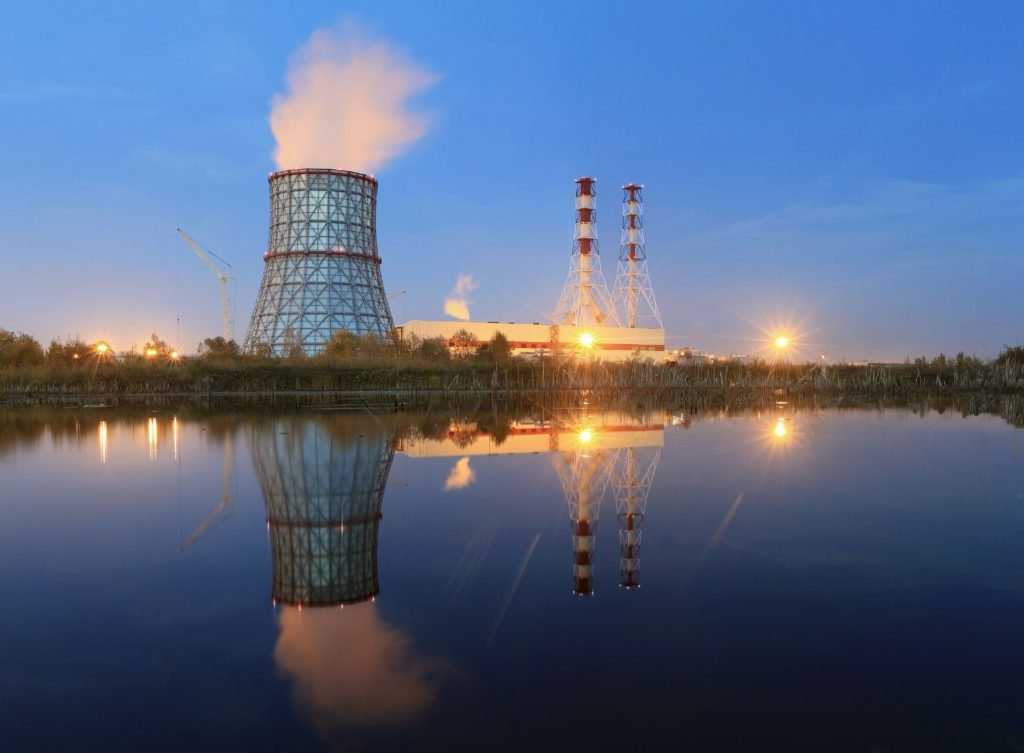

1. На выходе из ТЭЦ давление на подающей нитке теплотрассы достигает 7-8 кгс/см2, на обратной — примерно 3 кгс/см2. Благодаря гидравлическим потерям и большому количеству подключенных между нитками потребителей при замере на конечных домах давление на подаче уменьшится до 5,5 — 6 кгс/см2, а на обратке — поднимется до 4 кгс/см2;

1. В отопительный сезон слесаря Теплосетей проводят периодические замеры давления в тепловых колодцах. Для этой цели в них установлены сбросники диаметров ДУ15 — ДУ25;
2. Манометры в тепловых колодцах не устанавливают стационарно, а вкручивают при каждом замере. Тем самым исключается кража приборов и «залипание» их стрелок при неизменных в течение длительного времени показаниях;

1. Раз в год, после окончания отопительного сезона, проводятся испытания трассы на плотность. При этом давление в обеих нитках поднимается до 10 — 12 кгс/см2. Таким образом выявляются все слабые места трассы, нуждающиеся в замене или ремонте: труба, которая не держит соответствующего давления, просто-напросто рвется. Во избежание несчастных случаев и для уменьшения затрат трасса во время испытаний заполняется холодной водой.

Элеватор

1. Перепад давлений, обеспечивающий циркуляцию в системе отопления многоквартирного дома, составляет всего 0,1 — 0,2 кгс/см, что соответствует напору в 1 — 2 метра. Перепад в 2 — 3 атмосферы на входе лишь обеспечивает работу водоструйного элеватора: сопло впрыскивает горячую воду с более высоким давлением в воду с обратки, вовлекая часть ее объема в повторный цикл циркуляции.

Таким образом обеспечивается минимальный разброс температур между первыми и последними по ходу теплоносителя радиаторами;

1. Регулируя диаметр сопла, можно менять давление смеси (теплоносителя, поступающего в отопительный контур) и, соответственно, температуру обратки. Традиционно регулировка выполняется расточкой или рассверливанием сопла; при необходимости оно предварительно заваривается для уменьшения рабочего диаметра.

В последние годы стали применяться элеваторы с регулируемыми соплами, позволяющими обойтись без демонтажа элеватора и остановки циркуляции. Увы, я не видел их в деле и не могу описать их возможности из первых рук;

1. Уменьшить температуру обратки при ее отклонениях от температурного графика в большую сторону можно своими руками, с помощью запорно-регулирующей арматуры. Для этого достаточно частично прикрыть входную задвижку на обратке с контролем перепада по манометру.

При этом задвижка вначале полностью закрывается, а затем открывается до получения нужного значения перепада. Если просто закрыть ее, щечки в дальнейшем могут соскользнуть вниз по штоку и полностью остановить циркуляцию. Цена такой ошибки — гарантированная разморозка подъездного отопления;

1. Повысить температуру в доме можно, полностью сняв сопло и заглушив подсос элеватора стальным блином, установленным между фланцами. Это практикуется в сильные холода при большом количестве жалоб на холод в квартирах;

1. На фланцах элеваторных узлов с циркуляционными врезками ГВС (как минимум по две врезки на подаче и обратке) между врезками ставятся подпорные шайбы, обеспечивающие циркуляцию при запитке ГВС с одной нитки. Диаметр такой шайбы обычно на 1 мм больше диаметра сопла. Шайба создает перепад в пределах полуметра (0,05 атмосферы).

Внутриквартирная разводка

1. Давление в стояках, подводках и радиаторах на нижнем этаже дома по понятным причинам равно давлению смеси или обратки и составляет 3 — 4 кгс/см. С каждым этажом оно уменьшается примерно на 0,3 атмосферы (избыточное давление в 1 атмосферу поднимает водяной столб на 10 метров).

Гидроудары

1. Гидроудар — это кратковременное повышение давления на фронте воды при резкой остановке потока. Оно является практическим следствием того, что вода почти несжимаема и обладает определенной инерцией. Гидроудар может возникнуть при быстром заполнении сброшенного контура с небольшим количеством воздуха в нем или при резком закрытии запорной арматуры во время циркуляции.
   Давление при гидроударе может достигать значений в 25 — 30 атмосфер. Именно на эти значения лучше ориентироваться при проектировании систем, подключенных к центральному отоплению
   .

Нужен или нет антифриз (незамерзающая жидкость) в системе отопления?

Это вопрос не дискуссионный, а совершенно конкретный — то есть зависит от имеющихся условий и сложившейся ситуации.

Свой дом, как известно, рачительный хозяин может совершенствовать до бесконечности. И это касается, в том числе, и отопительной системы. Чтобы сделать ее максимально удобной, функциональной и повысить ее надежность, домовладельцы готовы привносить полезные нововведения, иногда, впрочем, довольно-таки рискованные. И не только в сфере новых технологий и инженерных разработок, но и в очень привычных вещах. Всем известно, что наиболее распространенным является у нас водяное отопление, оно устойчиво и стабильно работает. Но и с ним то и дело экспериментируют. Например, меняют теплоноситель — жидкость для отопления.

Жидкость для промывки отопительной конструкции

Как контролировать давление

Чтобы контролировать самому давление в системе отопления, требуется установка оборудования для контроля. Это манометры с трубкой Бурдона, их расчет монтажа производится по документам, которые регламентируют установку. Их способ работы довольно прост, в систему они устанавливаются с помощью трехходовых кранов, это обеспечивает продувку. Если приобрести для врезки эти краны, то их можно установить, даже не выключая всю систему. Это намного лучше и удобней.

Определение выбора мест установки включает такие основные позиции:

• если присутствуют грязевики, то манометры устанавливаются до и после них. Это необходимо включить в расчет комплектующих для отопительной системы;
• после и перед циркуляционными насосами;
• после и перед отопительным котлом. Если пользуетесь для отопления камином, то манометры не требуются;
• если используется регулятор, то в расчет нужно включить монтаж манометров после и до него;
• возле выхода от теплогенератора.

Вероятные поломки и работы по исправлению

через несколько лет дает сбои

Если вы видите, что происходят эти неисправности, то необходимо предпринять соответствующие меры, но сперва нужно определить, какая конкретно неисправность является причиной сбоев в системе. Разберем основные причины, которые встречаются в системах отопления:

• как правило, появляется такая неисправность, как скрытая утечка при разводке трубопроводной системы. Все варианты отопительных систем могут подвергнуться этой проблеме (исключение только инфракрасные). Для определения причины, помещения нужно обследовать с помощью тепловизора, он выявит дефектные места. Утечка может быть удалена несколькими способами, чаще всего это установка нового участка, подтяжка очень слабого крепления, отдельного участка системы. Желательно это выполнить вовремя, чем затем тратится на капитальный ремонт системы отопления в доме.
• бывает и так, что в снижении давления виноват не трубопровод, а другое оборудование. Причинами могут быть такие неисправности, как деформация мембраны в расширительном бачке. В этом случае нужно осмотреть непосредственно компенсационный бак. Ремонт в данном случае состоит только в установке нового ниппеля. Такая неисправность убирается очень быстро. Но причиной бывает разрыв мембраны или неверный расчет размера бака. В этом случае нужна установка нового оборудования, точнее замена расширительного бачка;
• причиной снижения давления может быть и такая проблема, как образование трещины на теплообменнике. Случается это во время эксплуатации водного отопления, но возможна и такая причина, как полный физический его износ или брак при изготовлении котла. В этом случае вероятно потребуется установка нового оборудования. Особенно тщательно необходимо следить за газовым оборудованием многоэтажного дома;
• иногда давление снижается не из-за поломки отопительной системы. В трубопроводе может быть воздушный карман, из него воздух со временем выходит, дом начинает хуже обогреваться, давление понемногу снижается. Необходимо отыскать этот карман, удалить весь воздух из системы. Но если отопительную систему смонтировать правильно, то эта проблема просто не появится. Потому, когда происходит установка, нужно внимательно соблюдать все этапы, чтобы соединить узлы точно по инструкции.

Что делать, когда давление в системе повышается

Но не все время давление в системе отопления снижается, бывает и так, что давление в системе частного дома увеличивается. Причинами этих неисправностей могут быть:

• неисправности в регуляторе. При понижении температуры, он может давать сигнал на отключение подачи воды от котла. Принцип устройства системы отопления допускает эту возможность, но исправить проблему очень легко: никакой расчет тут делать не требуется, нужно отрегулировать настройки регулятора, чтобы не было полного закрытия клапанов;
• при поломке автоматики, то есть, если расчет и установка были сделаны неправильно, система может все время подпитываться, а давление увеличиваться. Для устранения неисправности нужно закрыть одну линию, затем наладить автоматику циркуляции теплоносителя;
• человеческий фактор. К примеру, один из кранов закрыт, задвижка после профилактических мероприятий просто не была открыта. Зачастую это случается, если происходит отопление камином. Внимательно посмотрите на все краны подачи воды, если необходимо, то откройте их;
• причиной высокого давления бывает и воздушная пробка (так же, как и снижения). Ее нужно обнаружить и убрать;
• увеличивается давление из-за загрязненности фильтра. В этом случае необходимо сделать правильно его чистку, затем протестировать отопление дома. Иногда необходима установка нового фильтра для отопительной системы.

Особенности использования

Виды давления в системе отопления

Существует три показателя:

1. Статическое, которое принимают равным одной атмосфере или 10 кПа/м.
2. Динамическое, учитываемое при использовании циркуляционного насоса.
3. Рабочее, складывающееся из предыдущих.

Фото 1. Пример схемы обвязки для многоквартирного дома. По красным трубам бежит горячий теплоноситель, по синим — холодный.

Первый показатель отвечает за давление в батареях и трубопроводе. Зависит от длины обвязки. Второй возникает в случае принудительного движения жидкости. Правильный расчёт позволит системе работать безопасно.

Рабочее значение

Характеризуется нормативными документами и представляет собой сумму двух составляющих. Одна из них — динамическое давление. Оно существует лишь в системах с циркуляционным насосом, что нечасто встречается в многоквартирных домах. Поэтому в большинстве случаев, за рабочее принимают значение, равное 0,01 МПа за каждый метр трубопровода.

Минимальное значение

Выбирается как количество атмосфер, при которых вода не закипает, если нагрета свыше 100 °C.

Расчёт производится следующим образом:

• определяют высоту дома;
• добавляют запас в 8 м, что предотвратит проблемы.

Так, для дома в 5 этажей по 3 метра каждый, давление составит: 15 + 8 = 23 м = 2,3 атм.

Почему не продавливает систему отопления циркуляционный насос

Вы здесь: >> Радиаторное отопление своими руками >> Проектирование отопления дома >> Нет циркуляции теплоносителя в системе отопления — в чём причины?

Если нет циркуляции теплоносителя в системе отопления, то ни о каком комфортном житие-бытие в доме зимой и говорить нечего. Потому что, сколь котёл ни «раскочегаривай», а радиаторы всё равно будут холодными.

Однако думать об этом нужно не тогда, когда система «работала, работала и вдруг перестала», а ещё на стадии проектирования, т. е. сейчас.

В этой статье разберёмся с проблемами, приводящими к плохой циркуляции теплоносителя.

Причины плохой циркуляции теплоносителя

Циркуляции теплоносителя в системе отопления может не быть по следующим причинам:

• недостаточная мощность циркуляционного насоса (или насосов, если их больше, чем один). По этой причине теплоноситель просто не доходит до самых удалённых от котла радиаторов, вот они и холодные (или чуть тёплые, отчего всё равно не легче). О том, как подобрать мощность циркуляционного насоса, есть несколько статей и видео в разделе по расчётам отопления;
• не установлены обратные клапаны. Обычно их отсутствие «болезненно» для сложных систем с несколькими контурами. Обратные клапаны служат для того, чтобы теплоноситель двигался по нужному контуру и в нужном направлении (подробней читайте дальше);
• загрязнение системы. Бывает, что трубы забиты по всему диаметру, – какая уж тут циркуляция! Лечится это только одним способом: заменой труб. Это как раз тот случай, когда лучшее лечение – профилактика. И «профилактику» следует проводить ещё на стадии монтажа трубопровода и радиаторов. Во-первых, следить, чтобы внутрь труб не попал мусор. Для этого, убедившись сперва, что внутри ничего нет, торцы труб закрываем до монтажа чем-нибудь. Например, это удобно простыми полиэтиленовыми пакетами. Во-вторых, мусор может быть в радиаторах. Даже в новых! Так что проверяем и избавляемся;
• диаметр труб слишком мал. Маленький диаметр труб – большое гидравлическое сопротивление – насос не в состоянии «продавить» теплоноситель по всему трубопроводу – нет циркуляции в системе отопления (ну, или она настолько плоха, что всё равно, что её нет). Опять-таки, на этапе проектирования нужно рассчитать гидравлическое сопротивление;
• скопление воздуха в системе (завоздушивание). Воздух, конечно, не мусор, но воздушные пробки точно так же не дадут теплоносителю свободно циркулировать. Воздушные пробки могут появляться из-за нарушений правил монтажа отопительной системы. Избавиться от воздуха просто – установить автоматический воздухоотводчик в самой высокой точке системы и краны Маевского на радиаторах.

Циркуляция теплоносителя в комбинированной (разветвлённой) системе отопления

Начнём разбор циркуляции теплоносителя со сложной системы – тогда с простыми схемами вы разберётесь без проблем.

Вот схема такой системы отопления:

В ней три контура:

1) котёл – радиаторы — котёл;

2) котёл – коллектор — водяной тёплый пол — котёл;

3) котёл – бойлер косвенного нагрева — котёл.

Во-первых, обязательно наличие циркуляционных насосов (Н) для каждого контура. Но этого мало.

Чтобы система работала, как мы того хотим: бойлер отдельно, радиаторы – отдельно, нужны обратные клапаны (К):

Без обратных клапанов, допустим, мы включили бойлер, однако и радиаторы «ни с того, ни с сего» начали греться (а на дворе лето, нам всего-то нужна была горячая вода в водопроводе).

Причина? Теплоноситель пошёл не только в контур бойлера, который нам сейчас нужен, а и в контуры радиаторов.

А всё потому, что мы сэкономили на обратных клапанах, которые не пропустили бы теплоноситель, куда не надо, а позволили бы каждому контуру работать, независимо от других.

Даже если у нас система без бойлеров и не комбинированная (радиаторы + водяной теплый пол), а «только» разветвлённая с несколькими насосами, то и тогда на каждую ветку ставим обратные клапаны, цена которых однозначно меньше, чем переделка системы.

Фильтр грубой очистки

Как было сказано выше, одной из причин того, что нет циркуляции теплоносителя, может оказаться скопление мусора в трубопроводе. Чтобы этого стопроцентно избежать, опять-таки, не экономим на копейках, а ставим перед каждым устройством фильтр грубой очистки:

С помощью фильтра поймать грязь проще, чем исправлять последствия засорения трубопровода или теплообменников котла.

Чистить фильтр нужно регулярно. И делать это очень просто: закрываем вентили до и после фильтра – откручиваем пробку (1) на фильтре – вынимаем и промываем под краном сеточку – вставляем её на место и закручиваем пробку. Всё. Не то, что трубы менять

Методы выполнения балансировки

Процедуру настройки в домашних условиях можно выполнить двумя способами:

по расчетному расходу теплоносителя с помощью электронного расходомера;
приблизительная балансировка по температуре.

Первый метод – наиболее точный и предполагает наличие проекта и гидравлического расчета системы с указанием расхода воды на каждом участке трубопровода. Без этого точная настройка системы невозможна. В крайнем случае расчет можно сделать самостоятельно либо обратиться к специалисту в данной сфере. Вторая составляющая регулировочная арматура, установленная на каждом ответвлении или стояке. И третье – специальный электронный прибор для балансировки, подключаемый к соответствующей арматуре.

Суть метода состоит в том, чтобы с помощью прибора определить реальный расход теплоносителя на каждой ветви или стояке системы. Для этого на ответвлении обратной магистрали должен быть установлен балансировочный вентиль со штуцерами для подключения электронного блока. Имея на руках схему с указанными расходами на каждую ветвь, остается только присоединить прибор к штуцерам вентиля и поворотом шпинделя отрегулировать требуемый расход. Таким способом производится и балансировка системы отопления многоэтажного дома.

Когда все спроектировано и просчитано правильно, то все батареи, находящиеся на отрегулированном стояке или ветке, получат нужное количество тепла. Каждый нагреватель настраивать таким методом не принято, тем более, если он оснащен термостатом.

5

Как устроить теплоснабжение дома – советы от профессионалов

Описанные выше устройства и способы регулировки системы отопления существенно повышают эффективность и безопасность ее работы. Собственнику не лишним будет знать правила монтажа некоторых отдельных элементов сети, напрямую влияющих на качество ее функционирования. Регулировка батарей начинается на этапах проектирования новой коммуникации и в процессе монтажа

Важно правильно выбрать способ подключения радиаторов, так как тип установки напрямую влияет на КПД прибора и дальнейшую возможность монтажа специальных терморегуляторов

При желании контролировать и регулировать работу оборудования необходимо учитывать схему разводки труб. В однотрубных системах всегда присутствует перемычка или байпас, необходимая для перенаправления потока горячей воды в случае замены радиатора и других ремонтных работ. В двухтрубных сетях нагревательные элементы подключаются параллельно друг другу, потому в них намного проще регулировать температуру батарей.

Теплоснабжение дома

В частном доме при любых работах с отоплением необходимо учитывать характеристики и индивидуальные особенности установленного котла. От него зависит эффективность инженерной системы. Чтобы сеть работала правильно, и ее можно было легко регулировать, выбирайте котел с учетом:

1. Номинальной мощности. На 10 м2 площади требуется около 1 кВт мощности котла при минимальных тепловых потерях.2. Отношения мощности нагревательного котла к объему воды. Для обогрева 15 литров теплоносителя нужен 1 кВт мощности.3. Допустимости плавной регулировки котла. Обычно такая функция имеется у газовых котлов.

Если вам и нанятым проектировщикам удастся правильно рассчитать необходимые параметры котла, во время эксплуатации сети отопления можно будет максимально просто и точно регулировать температуру воды в радиаторах. Хороший котел повышает безопасность работы инженерии дома, делает сеть более надежной и функциональной. Не забывайте при расчетах учитывать климатические условия в вашем регионе. В северных областях России требуются более мощные котлы, а в южных – менее мощные, которые позволяют для поддержания комфортных температурных условий в комнатах тратить намного меньше денег и ресурсов.

Фото

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

• Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
• Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
• Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

• С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
• С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

• схему подключения и тип радиаторов;
• их удаленность от нагревательного котла;
• качество теплоносителя;
• особенности эксплуатации помещения;
• климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).
