Насос циркуляционный для отопления

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.

Кавитация в системе отопления

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Типы циркуляционных насосов

На сегодняшний день существует достаточно большое количество циркуляционных насосов. Как выбрать насос для отопления? Наиболее распространенными из них являются два – насосы с сухим и с мокрым ротором.

Однако, прежде чем приобретать тот или иной тип насоса, следует определить, каким именно характеристикам он должен соответствовать

Какой нужен насос для отопления и что же следует принимать во внимание, чтоб сделать правильный выбор циркуляционного насоса для отопления:

• общая площадь, которую необходимо будет отапливать;
• требуемый уровень температуры в помещении;
• тип топлива;
• количество этажей в отапливаемом здании;
• тип и функциональность отопительного котла;
• давление теплоносителя в трубах и уровень температуры на входе и на выходе котла.

Прежде всего, он может быть встроен непосредственно в отопительный котел – это можно пронаблюдать в большинстве современных моделей. Второй способ – вваривание циркуляционного насоса как отдельного элемента отопительной системы.

Насос в системе отопления

Второй вариант монтирования насоса чаще применяется в домах, где используются более старые модели отопительных котлов. Они не имеют встроенного насоса – циркуляция теплоносителя в таких системах осуществлялась при помощи разницы в массе и плотности горячего и холодного теплоносителя. Для большей эффективности трубы такой системы прокладывались под уклоном. Внедрение в такую систему циркуляционного насоса значительно увеличивает скорость перемещения теплоносителя – и соответственно, скорость прогрева помещения.

Как выбрать циркуляционный насос

Мы уже знаем, какими бывают помпы и для чего вообще они нужны. Осталось рассмотреть очень важный вопрос – как выбрать насос для отопления. Здесь следует ориентироваться на технические характеристики оборудования и характеристики отопительного контура. Подбор циркуляционного насоса для системы отопления начинается с измерения общей длины всех установленных труб, что поможет нам вычислить напор.

Простая формула расчета мощности помпы для отопления.

Проще всего рассчитать мощность на упрощенной формуле – в небольших частных домовладениях высокая точность не нужна. Предположим, что длина всех труб для дома 120 кв. м у нас получилась 80 метров. В используемой нами формуле напор насоса должен составлять 0,6 м на каждые 10 метров трубы. Делим 120 на 10 и умножаем на указанное выше значение – расчет насоса показывает, что нам нужен напор 4,8 м.

Далее нужно определить производительность. Для этого необходимо уточнить мощность используемого котла. Если в доме стоит котел с максимальной мощностью 25 кВт, необходимо купить помпу с производительностью 25 л/мин. Выбирая оборудование в магазине, загляните в его паспортные данные и убедитесь, что характеристики соответствуют полученным выше условиям.

Выбор насоса для системы отопления предусматривает ознакомление и с такой характеристикой, как температура в контуре. Наиболее дорогие и выносливые агрегаты могут работать с теплоносителем, нагретым до +130 градусов. Золотая середина – это +110 градусов. Самые дешевые модели созданы для работы при температуре до +90 градусов. А учитывая привычку производителей приукрашивать характеристики, уменьшите все эти цифры на 10-15 градусов.

Также необходимо учитывать, что представленные температурные режимы чаще всего являются пиковыми – длительная работа на пике не прибавит технике здоровья. Поэтому по тепловому режиму необходимо сделать запас.

График характеристик циркуляционного насоса.

Для того чтобы правильно выбрать циркуляционный насос для отопления, следует заглянуть в технический паспорт и ознакомиться с нарисованным там графиком – на его осях указаны напор и расход. Здесь необходимо удостовериться, что полученные нами данные (производительность и напор, образующие рабочую точку) лежат примерно в середине оптимальной зоны на графике (можно чуть ниже). Если рабочая точка находится ниже оптимальной зоны, циркуляция будет затруднена, если выше – избыточна (приводит к нарушению работы отопления и к повышенному расходу электроэнергии).

В многоскоростных моделях циркуляционных насосов обращайте внимание на график, соответствующий минимальной скорости – в этом режиме помпы работают не на износ и характеризуются минимальным уровнем скорости.

Разбираясь в вопросе о том, как подобрать насос, мы забыли упомянуть о регулировке его производительности. Для этого оборудование оснащается электронными модулями. Регулировка выполняется двумя методами:

• Ступенчато – в таких моделях используются самые простые управляющие модули. Количество ступеней – не больше трех (в большинстве случаев);
• Плавно – здесь мы видим модули с точной электроникой, позволяющие плавно увеличивать количество оборотов и поднимать производительность с минимальным увеличением уровня шума.

В принципе, для работы в домашних системах отопления достаточно циркуляционного насоса со ступенчатой регулировкой (помним о графиках). Если зима выдастся холодной, просто установите ручку регулировки на следующую ступень (на последней ступеньке помпы ощутимо шумят).

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

мощность;
предельный температурный уровень;

внутреннее давление, отвечающее за напор

Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;

производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;

объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя

На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах. К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? — здесь больше полезной информации.

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

• запрещено включать прибор с нулевой подачей;
• убедиться, что оборудование заземлено;
• проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
• проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
• удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
• оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
• запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия

Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

Интересно почитать

Расчет давления в отопительной системе

Работа системы отопления возможна только в том случае, если в контуре будет достаточное давление, величина которого сможет преодолеть гидравлическое сопротивление трубопровода. Давление необходимо рассчитывать с учетом того участка системы, который находится на максимальном удалении циркуляционного насоса.

Чтобы узнать величину давления в отопительном контуре, используется формула следующего вида:

• J = (F + R x L) / p x g, где
• L – суммарная длина системы;
• R – гидравлическое сопротивление на конкретном участке трубы;
• p – плотность теплоносителя;
• F – сопротивление используемой запорной арматуры;
• g – скорость ускорения свободного падения.

Эти данные обычно отображаются в приложенной к оборудованию документации, но при необходимости их всегда можно найти на специализированных ресурсах.

Существует и упрощенная методика расчета сопротивления, согласно которой для расчета принимаются следующие значения:

• На любом прямом участке отопительного контура гидросопротивление составляет 105-150 Па/м;
• Любой фитинг или подобный ему элемент повышает сопротивление на 30%;
• Терморегулирующий вентиль повышает сопротивление на 70%;
• Трехходовые смесители или аналогичные устройства, находящиеся в управляющем блоке, не позволяющем теплоносителю перемещаться произвольно, повышают сопротивление на 20%.

В самом крайнем случае выбор насоса можно обосновывать предельно упрощенной формулой, имеющей следующий вид:

• J = R x L x k, где
• k – коэффициент, определяющий степень повышения нагрузки. Необходимо заранее выполнить расчет тепловой нагрузки, это очень важный этап.

Лучшие насосы с «сухим» ходом для систем отопления дома

Конструкция подобных моделей предполагает наличие системы уплотнительных колец, ограничивающих контакт ротора с водой. Насосы с «сухим» ходом отличаются высоким КПД и экономичным потреблением электричества. Однако они требуют регулярного технического обслуживания и шумят при работе.

DAB ALP 2000 T

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Модель отличается бесперебойной работой в различных отопительных системах. Устройство использует в качестве теплоносителя воду или смеси с этиленгликолем. Технополимерное рабочее колесо, защита от коррозии и прочный корпус гарантируют низкую степень изнашиваемости основных узлов насоса.

Благодаря возможности выбора пониженной скорости вращения вала можно снизить уровень шумности аппарата и сэкономить на электричестве. Максимальная температура жидкости составляет 120 °C, напор — до 21 метра. Небольшие габариты насоса упрощают установку прибора в любой точке системы.

Достоинства:

• высокая производительность;
• температура жидкости допускается в пределах -15..+120 °C;
• стабильная работа;
• экономное потребление энергии.

Недостатки:

высокая цена.

DAB ALP 2000 T предназначен для установки в частных домах или малоэтажных зданиях. Высокий класс защиты и давление до 10 атмосфер обеспечивают стабильную работу насоса в разветвленной системе.

VALTEC VSB 04-15

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Главными особенностями модели являются низкий уровень шума и удобство монтажа. Корпус насоса выполнен из латуни и легко крепится к чугунному моторному блоку с помощью накидной гайки.

Максимальное давление аппарата составляет 10 атмосфер, пропускная способность — 0,7 кубометров в час.

Благодаря допустимой температуре окружающей среды от +4 до +50 °C, прибор можно установить не только в жилом, но и в придомовом помещении.

Достоинства:

• высокое давление;
• удобство установки;
• низкая стоимость;
• бесшумная работа.

Недостатки:

короткий кабель.

VALTEC VSB 04-15 неприхотлив к условиям эксплуатации. Его стоит приобрести для установки в загородном доме или хозяйственной постройке. Насос обеспечивает стабильную работу радиаторов и может быть подключен к системе «теплый пол».

JEMIX W15GR-18 A

4.8

★★★★★
оценка редакции

91%
покупателей рекомендуют этот товар

К особенностям модели следует отнести долговечность и удобство управления. Аппарат контролируется переключателем на клеммной коробке. Пользователю доступны три режима работы, позволяющие настроить функционирование насоса в зависимости от текущих потребностей.

Прибор работает от электрической сети 220 В и способен поднять воду на высоту до 18 метров. Чугунный корпус устройства и допустимая температура жидкости в 110 °C позволяют установить его в любой точке трубопровода.

Достоинства:

• долгий срок службы;
• простота регулировки;
• удобство монтажа;
• производительность — 30 л/мин.

Недостатки:

нагревание корпуса при работе.

Jemix W15GR-18 A станет прекрасным решением для частного дома или дачи. Простая настройка и высокая производительность насоса обеспечат стабильную циркуляцию теплоносителя.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

• производительность – 2900 л/ч;
• потребляемая мощность – 45 Вт;

Достоинства:

• высокая производительность;
• доступная цена;
• надёжность;
• хороший напор.

Недостатки:

• дороже аналогичных устройств отечественного производства;
• модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

• производительность – 50 л/мин.;
• потребляемая мощность – 72 Вт;

Достоинства:

• низкий уровень шума;
• простота монтажа и эксплуатации;
• длительный срок эксплуатации;
• доступная стоимость;
• экономичность;
• компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

• производительность – 170 л/мин.;
• потребляемая мощность – 245 Вт;

Достоинства:

• экономичность;
• компактность;
• малый вес;
• длительный срок службы;
• простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

• производительность – 4,35 м.куб./час.;
• потребляемая мощность – 60 Вт;

Достоинства:

• несколько скоростей работы ротора;
• компактность;
• надёжность;
• простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

• производительность – 3 м.куб./час.;
• потребляемая мощность – 45 Вт;

Достоинства:

• низкий уровень шума при работе;
• простота монтажа и эксплуатации;
• надёжность;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

• производительность – 3000 л./час.;
• потребляемая мощность – 72 Вт;

Достоинства:

• надёжность конструкции;
• доступная стоимость;
• простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

• производительность – 9600 л./час.;
• потребляемая мощность – 550 Вт;

Достоинства:

• большой напор;
• надёжность;
• высокий КПД.

Недостатки:

• необходимость приварки к трубопроводу ответных фланцев;
• высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

• производительность – 58 л./мин.;
• потребляемая мощность – 90 Вт;

Достоинства:

• защита от перегрева;
• простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Для чего нужен циркуляционный насос

Системы отопления с естественной циркуляцией являются самыми простыми. В них развивается достаточное давление, чтобы теплоноситель спокойно прошел по всем трубам и радиаторам, передавая им накопленное в отопительном котле тепло. Если дом одноэтажный, и в нем 3-4 комнаты, то можно обойтись отоплением с естественной циркуляцией. Нередко такие системы называются гравитационными.

Циркуляционные насосы для отопления частных домов, при небольшом количестве комнат и малой мощности отопительных систем, не нужны – вода сможет пройти по трубам самостоятельно. Циркулирующий теплоноситель поднимется даже на второй этаж, для чего необходимо провести тщательные расчеты. Но при большой площади домовладения такая система может оказаться неэффективной – в дальних комнатах нередко бывает прохладно.

Проточный циркуляционный насос для отопления поможет решить проблему с недостаточным давлением теплоносителя в отопительной системе. Он обеспечит интенсивное и быстрое прохождение горячей воды по контуру отопления, благодаря чему в доме установится теплая атмосфера. Еще одна сфера применения циркуляционных насосов – современные системы отопления с тонкими металлопластиковыми трубами.

Давайте рассмотрим преимущества систем отопления с циркуляционными насосами:

В системах с помпой не нужно делать уклон для циркуляции теплоносителя.

• При наличии помпы теплоноситель будет циркулировать максимально быстро, обеспечивая оперативный прогрев всего дома;
• Правильно подобрав насос для отопления частного дома, мы сможем обеспечить прогрев многоэтажных домовладений (большие коттеджи, виллы, загородные дома);
• Нет необходимости прокладывать трубы большого диаметра – можно обойтись металлопластиковыми, что обеспечит более быстрый прогрев системы и уменьшит затраты на отопление;
• Нет необходимости в соблюдении уклонов – система получится более красивой и простой. Главное, обеспечить горизонтальное расположение труб, без обратного уклона;
• Грамотный подбор насоса для системы отопления обеспечит прохождение теплоносителя даже по самым длинным контурам;
• Отопление можно сделать замкнутым, а расширительный бачок закрытого типа установить в любом удобном месте – необязательно в самой верхней точке.

Есть и определенные недостатки:

Минус использования помпы — при отсутствии электроэнергии ваши батареи будут холодными.

• Применение циркуляционного насоса для отопления делает систему энергозависимой – при отсутствии подачи электроэнергии обогрев станет малоэффективным или будет прерван (если котел зафиксирует перегрев теплоносителя);
• Даже самый маленький и маломощный насос может издавать шум – при использовании металлических труб он достигает даже верхних этажей, а на некоторых участках усиливается за счет резонанса;
• Неверный расчет циркуляционного насоса для системы отопления может привести к неправильной работе всего контура;
• Увеличивается потребление электроэнергии – чем выше производительность, тем больше расходы «на свет»;
• Дороговизна хороших помп – дешевое оборудование разболтается за 2-3 сезона, из-за чего упадет производительность и увеличится уровень шума. Дорогие модели прослужат 5-7 лет, но их стоимость определенно «кусается».

Несмотря на некоторые недостатки, с которыми приходится мириться, циркуляционные насосы используются практически во всех современных системах отопления.

Насосы ставятся даже в небольших одноэтажных домовладениях, так как сегодня прокладка отопительных систем производится с использованием труб малого диаметра, что затрудняет «проталкивание» теплоносителя.

Самопроверка на примере

Проверить результаты расчетов можно на примере точного вычисления определяющих параметров в реальном проекте, который выполнялся соответственно всем требованиям СНиП.

По условиям необходимо было произвести расчет для двухтрубной отопительной системы, укомплектованной циркуляционным насосом. В первую очередь было определено необходимое количество теплоты, которое требует здание – 45,6 кВт. Для проектируемой системы отопления расчетный расход теплоносителя составил 2,02 м3/ч. Самый отдаленный радиатор системы на своем пути имеет теплорегулирующий вентиль и четыре участка с трубами. Суммарные потери согласно СНиП необходимо дополнить коэффициентом неучтенных потерь в размере 10%.

H = (0,141 + 0,29+0,63 + 0,11 )*1,1 = 1,295 м

Из расчета следует, что циркуляционный насос, удовлетворяющий заданную систему, должен создавать подачу 2,02 м3/ч и напор 1,295 м. Подходящими насосами являются HZ 401марки Deutsche Vortex и насос марки Grundfos модель UPS 25-40.

Монтаж насоса в отопительную систему

Также можете посмотреть видео с инструкцией по установке насосов такого типа

Приведенная методика поможет решить проблему с выбором насоса даже человеку, который далек от технических расчетов и от техники в целом. Надеемся, после ознакомления с данной статьей вы сможете самостоятельно ответить на вопрос «Как подобрать насос циркуляционный для отопления?».

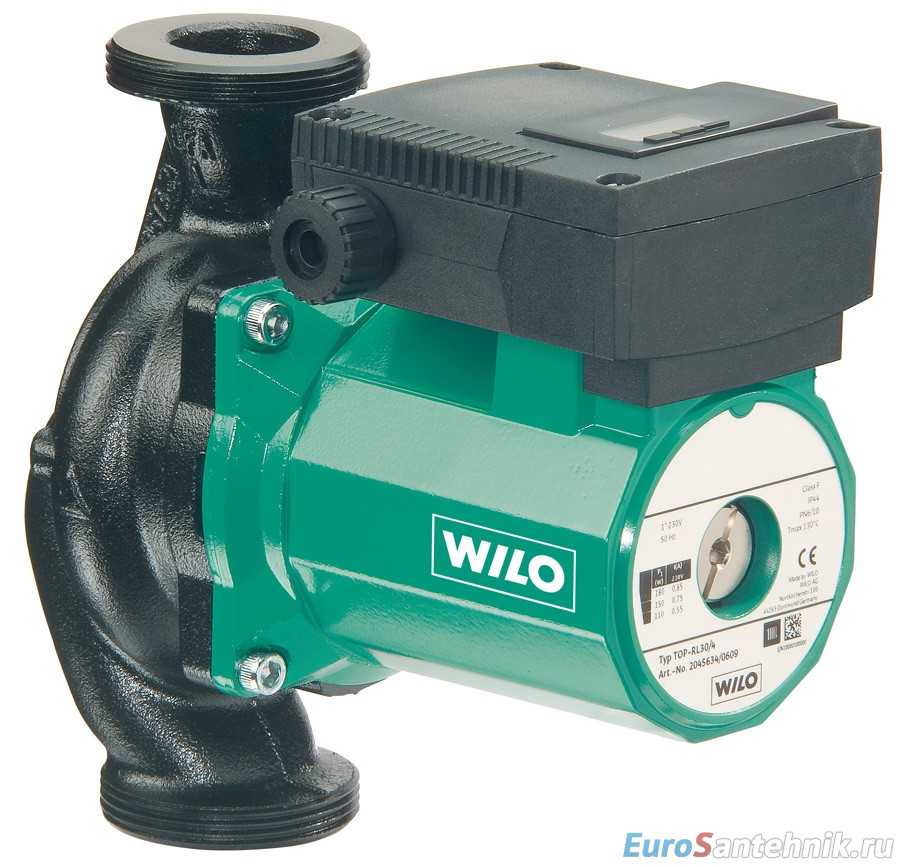

Циркуляционные насосы Wilo для систем отопления — эффективно и очень доступно. Читайте здесь.

Конструкция циркуляционного насоса

Прежде чем мы расскажем, как подобрать насос циркуляционный, выбор которого оказывает существенное влияние на себестоимость и эксплуатационные расходы по обогреву помещений, необходимо кратко рассказать, как устроен этот механизм.

Не смотря на различия в моделях, из которых вам нужно подобрать насос отопления частного дома, все такие механизмы состоят из корпуса, ротора и электрооборудования, подключаемого к электрической сети с напряжением 220 В.

Мы рекомендуем подобрать насос отопления циркуляционный для системы подогрева помещений в частном домовладении с мокрым ротором. Использование в качестве смазки прокачиваемой рабочей среды позволяет максимально снизить шумность аппарата, сэкономить на его приобретении без ущерба качеству изготовления, управлять скоростью перекачивания теплоносителя и обеспечить максимально комфортный климат в комнатах. Наиболее известными и проверенными компаниями-изготовителями такой насосной техники являются Grundfos, DAB и Wilo.

Так же на рынке представлены модели насосов с сухой крыльчаткой, но мы их рассматривать не будем, так как из-за своей шумности и избыточной мощности они малопригодны для установки в частных домах.
