Как правильно проложить электрику по потолку

Разводка электрики по квартире по потолку: скрытая и открытая, в гофре и без. Как дешевле провести электрику в квартире: по полу или потолку. Особенности монтажа электрических проводов в плитах перекрытия на потолке.

Монтаж открытой проводки по потолку

Открытая проводка

Проводка по потолку, в частности, открытая, подразумевает выполнение следующей последовательности работ:

  • намечается разметка будущих мест прокладки кабелей;
  • устанавливаются распределительные ящики;
  • по заранее намеченным размерам нарезаются трубы;
  • осуществляется монтаж элементов труб, их закрепление на поверхности потолка;
  • провод затягивается в рукава с обязательным оставлением запаса на их окончаниях;
  • жилы, выведенные в коробки, соединяются и покрываются изоляцией;
  • устраивается заземление.

Проводка на потолке, помещенная в гофру, должна прокладываться строго под прямым углом.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Тонкости проводки: с чего начать?

Главное правило монтажных работ – планирование и отсутствие спешки. Не стоит приступать, пока не изучена материальная часть, не нарисована схема и не определены точки освещения и крепления коробок.

Электропроводка натяжного потолка должна организовываться с выполнением следующих правил:

  • перед началом работ вычерчивайте схему, согласно которой провода прокладываются по поверхности. Учтите, что проводка под натяжным потолком должна идти только перпендикулярно или параллельно. Установка проводов по диагонали запрещена;
  • размещая распределительные коробки, следите, чтобы после завершения ремонтных работ к ним оставался доступ. Сделать это легко – достаточно следовать составленной ранее схеме, изучить особенности потолка, проанализировать плюсы и минусы каждого из вариантов. Если не продумать место монтажа коробки, то ее дальнейшее обслуживание будет усложнено;
  • как только разработка схемы завершена, переносите чертеж на потолок. Для этих целей используйте перфоратор. Не ленитесь и делайте достаточное число креплений под хомуты. Провис проводов недопустим;
  • устанавливайте распредкоробки с учетом чертежа. Все провода, которые находятся под натяжной конструкцией, должны быть размещены в гофрированной трубе (возможны варианты). Проводник должен выходить из трубы на расстояние от 12-15 сантиметров;
  • после завершения работ проверьте правильность собранной схемы и надежность крепления элементов.

Смотрите видео: Электропроводка под натяжной потолок

Прокладка проводки под натяжным потолком производится с учетом действующих правил пожарной безопасности и норм ПТЭ. Чтобы избежать повреждения пленки подвесной конструкции, расстояния до подвесных светильников должны строго соблюдаться.

Если согласно инструкции расстояние между проводом и пленкой должно быть 15-20 сантиметров, то занижать этот параметр ради «эстетики» не стоит. При наличии такой необходимости лучше заменить светильник.

В процессе разводки проводов предусмотрите технологический запас. Это объясняется следующими моментами – упрощается подключение электроприемников и процесс обслуживания проводки.

Выше упоминалось, что гофра с проводом провисать не должна – это обязательно! Если подобное произошло, то ставьте дополнительный крепеж для проводника на проблемном участке.

Для упрощения работ используйте клипсы из пластика, которые упростят работу. Как вариант – применение дюбеля с хомутом.

Главные электрические приемники, для которых производится прокладка электропроводки под натяжным потолком – светильники.

При выборе устройств учтите тип натяжной конструкции (материал, из которого она изготовлена). Так, для изделий из ПВХ выбирайте осветительные устройства меньшей мощности. Ошибки в этом вопросе приводят к расплавлению пленки.

Оптимальный вариант – применение светодиодных источников света. Преимущества – низкая температура, высокая светоотдача, легкость монтажа.

Установить такие конструкции может даже новичок без электротехнического образования. Что касается прокладки проводов, то без наличия знаний работу доверяйте опытным мастерам.

Следите, чтобы проводники не пересекались.

Если без этого не обойтись, то предусмотрите защиту от КЗ в местах, где имеет место пересечение. В любом случае на этапе составления схемы старайтесь, чтобы провода пересекались как можно меньше раз.

Как делать монтаж проводки в зависимости от поверхности?

Если принято решение самостоятельного монтажа, то учитывайте тип потолочной поверхности. От этого фактора зависит дальнейшая работа.

Как развести проводку под натяжной потолок с учетом материала? Варианты следующие:

1. Дерево

Если потолок выполнен из дерева, то основным «маскирующим» материалом выступают стальные трубы.

При выборе диаметра изделия ориентируйтесь на толщину применяемого жгута проводов (кабельной продукции). Если планируется применение нескольких кабелей, то протягивайте их через одну трубу (заблаговременно предусмотрите больший диаметр изделия).

Требования к распредкоробкам:

  • исполнение IP 65;
  • выполнение из металла;
  • внутренние элементы коробки ограждены от прикосновения к ним кабельных жил.

Для этих целей используйте изолирующие материалы.

Монтаж выполняется по следующему алгоритму:

  • делайте разметку пути, по которому будут идти провода (кабельная продукция);
  • отмечайте места и монтируйте проходные и распределительные коробки;

отмеряйте трубы и нарезайте их, после чего фиксируйте изделия на потолке, объединяйте

  • конструкцию с помощью сварки;
  • любые изменения пути кабелей (подъемы, опускание, повороты) делайте под углом 90 градусов;
  • стягивайте кабель с небольшими промежутками (чтобы не было провисания), после чего оставляйте на выходе 22-25 сантиметров (этой длины достаточно, чтобы зачистить и соединить провода);
  • объединяйте жилы, которые сходятся в распределительные коробки под натяжным потолком;
  • заземляйте проводку, после чего проверьте качество выполненных работ.

2. Металл

Если поверхность потолка выполнена из металла, то трубы для прокладки должны быть выполнены из электротехнического пластика. Преимущества материала – легкость монтажа, устойчивость к воспламенению, надежность.

Из этого же материала должны быть выполнены и коробки для объединения проводов. Если установка таких конструкций недопустима в помещении (по требованию нормативных документов), то применяйте трубы из стали.

Монтаж делайте следующим образом:

  • размечайте путь, по которому будут проходить провода. Действуйте согласно нарисованной схемы (так будет проще делать ремонт проводки под натяжным потолком в будущем);
  • размечайте и монтируйте распредкоробки;
  • отмеряйте трубы и нарезайте их нужной длины, после чего фиксируйте их на потолке. По завершении работы склеивайте конструкцию;
  • следите, чтобы все направления движения кабеля делались под углом 90 градусов. Используйте для этих целей гофру;
  • протягивайте кабельную продукцию в закрепленных трубках с помощью стальной протяжки и
  • выводите кабель на расстояние 22-25 сантиметров с каждой из сторон;
  • спаивайте или сваривайте жилы в распредкоробках;
  • проверяйте правильность монтажа.

3. Железобетонные конструкции

В старых домах (времен СССР) применялись железобетонные плиты, которые требуют к себе особого подхода. На современном этапе перекрытия готовятся в процессе строительства.

В них заблаговременно укладывается все необходимое для проводки – коробки, трубы и прочее. Но такая конструкция характерна для новых зданий. Что касается старых домов, то в них применяются стандартные плиты-перекрытия.

Если это ж/б плиты – ваш случай, то проводку стоит делать в специальных каналах.

Сложность в том, что внутри отверстий набивается грязь и песок, которые усложняют процесс протягивания кабельной продукции. Следовательно, перед выполнением работы убедитесь в возможности ее выполнения.

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

  • дерево;
  • металл;
  • железобетон.

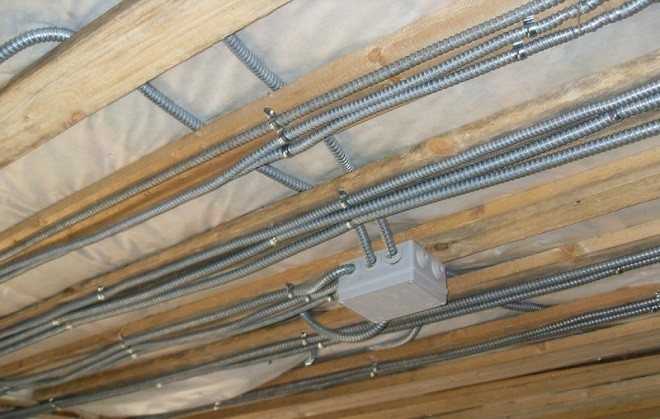

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

  • с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
  • установите распределительные коробки;
  • трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
  • соедините друг с другом отдельные части труб сваркой;
  • при помощи протяжки проложите провода по трубам;
  • выведите их в распределительную коробку, концы оставьте примерно по 20 см;
  • соедините все жилы, обмотайте стыки изолентой и заземлите;
  • теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

  • кабели крепят на потолок при помощи скоб;
  • провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
  • кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
  • для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

  • от стены отступают на 50-70 мм, ставят первую отметку;
  • делают углубление 2 см вдоль стены и 10 см вдоль плиты;
  • такие же действия осуществляют в месте расположения люстры или светильника;
  • протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
  • после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
  • жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
  • проверяют качество и целостность разводки проводов.

Способы укладки кабелей

Теперь поговорим о том, как сделать безопасную проводку по деревянному потолку. Рассмотрим отдельно особенности открытой и скрытой прокладки. При монтаже по деревянному потолку систем электроснабжения открытого типа действуют те же правила, что и для бетонных перекрытий. Старый способ укладки проводов на фарфоровых изоляторах сегодня применяется очень редко и только в том случае, если того требует стилистическое оформление интерьера.

Скрытая проводка

Скрытая электропроводка по деревянному потолку прокладывается в трубах и рукавах из металла.

При этом стоит учитывать определенные правила:

  1. Торцы трубопроводов тщательно очищают от заусениц и зазубрин, чтобы не повредить кабели. Вместо зачистки используют специальные пластиковые заглушки.
  2. Рукава и трубы с внутренней стороны должны иметь защитное покрытие – окраску или оцинковку.
  3. Медные рукава лучше всего подходят для скрытой прокладки в деревянном доме, потому что хорошо противостоят влаге и электрическим разрядам при коротком замыкании. Кроме этого, медные трубы при необходимости гнут по форме поверхности. Однако такие изделия довольно дорогостоящие.

Скрытый способ прокладки подразумевает монтаж каналов внутри штукатурного слоя, за конструкцией подвесного потолка из гипсокартона или внутри деревянного перекрытия. Если укладка выполняется в слое штукатурки, то до фиксации каналов прокладывают стальную ленту или прослойку асбеста. Кабели крепят на хомуты или скобы из стали. После закладки проводов в штробы, выполненные в штукатурке, углубления замазывают быстросохнущим составом с добавлением алебастра.

При укладке проводов за подвесными потолками прокладка выполняется внутри медных или стальных труб для систем водоснабжения или газопроводов. При этом штробить поверхности не нужно. При коротком замыкании трубы полностью локализуют источник возгорания.

Чтобы выбрать подходящий диаметр труб, учитывают сечение кабеля и количество проходящих проводов. После покупки трубы режут на участки нужной протяженности. Затем на их торцах нарезают резьбу. Все резьбовые соединения тщательно зачищают от заусениц. Отдельные куски соединяют между собой с помощью уголков или муфт. Медные трубы можно не резать, а гнуть с помощью трубогиба.

Открытая проводка

Укладка открытых систем электроснабжения выполняется намного проще. Кроме этого, открытая проводка по деревянному потолку не имеет таких недостатков, как скрытая прокладка. Единственный минус открытого монтажа заключается в малопривлекательном внешнем виде, потому что все провода укладываются в канале или гофре из пластика.

При выборе гофры или канала учитывайте особенности каждого:

  • гофрированные рукава очень сложно уложить идеально ровно без провисаний и искривленных участков;
  • чтобы хоть как-то выровнять гофру, повышают число точек фиксации, но проблему это полностью не решает, зато повышается стоимость монтажа;
  • в складках гофры быстро собирается пыль, а убрать ее довольно сложно;

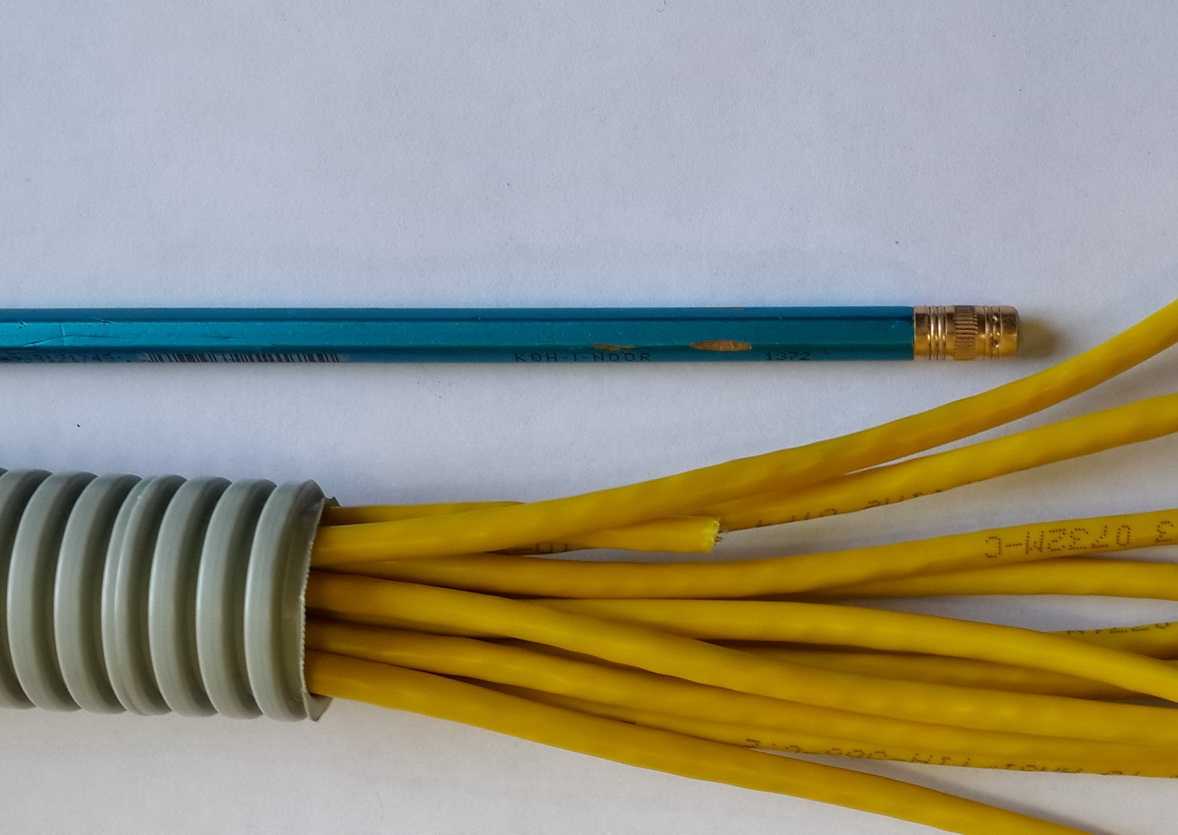

  • большой пучок кабелей сложно протянуть через гофрированную трубу (изделия будут постоянно цепляться за ребристую поверхность);
  • для прокладки большого числа кабелей лучше использовать пластиковые каналы;
  • короба из пластика не только смотрятся лучше гофр, но и позволяют выбрать расцветку под стиль интерьера и даже с имитацией деревянной поверхности.

Рукава из металла или пластика крепятся к потолку посредством клипс или хомутов. Чтобы протянуть кабель по каналу, используют проволоку из стали, которую крепят к концу провода.

В пластиковый короб намного проще уложить кабель, потому что он имеет снимающуюся крышку. В ходе монтажа к потолку сначала крепят П-образный канал без крышки. Потом укладывают в него провод и закрывают крышкой, которая имеют в торцах защелку. Чтобы изогнуть пластиковый короб, его режут под нужным углом и состыковывают две части. Вместо этого можно использовать специальные пластиковые разветвители, угловые и поворотные элементы.

Вместо каналов можно использовать монтаж на асбестовой подложке. Такая защитная подкладка должна выступать с двух сторон кабеля на 1 см. Об эстетической привлекательности в этом случае и речь идти не может, потому что виден кабель и торчащая с двух сторон подложка.

Можно ли прокладывать кабель ВВГНГ без гофры

Многие люди, впервые столкнувшиеся с установкой или заменой проводки, задаются вопросом о том, нужно ли прокладывать электрические кабели, используя гофру

Важно, чтобы электропроводка прокладывалась профессиональным мастером. Многие недобросовестные рабочие могут пренебречь правилами, что может привести не только к отсутствию освещения, но и к пожару

По правилам пожарной безопасности кабель ВВГНГ рекомендуется помещать в гофру

Крепление проводов зависит от типа основания. Прокладывать провода можно по бетонному или деревянному основанию. Проводка также может быть установлена в штробе, которую закрывает толстый слой штукатурки, или на открытой поверхности. Если кабель имеет пожаробезопасную оболочку, то закрепить его можно и без применения гофры.

В каком случае гофра необходима:

  • Скрытая проводка со сгораемыми основаниями;
  • Если нужна несгораемая прокладка.

Гофра способна не поддерживать горение. Если речь идет о деревянном доме или каркасном строении, правила не разрешают прокладывать электрический кабель с использованием гофрированной трубы. Чтобы узнать более детальную информацию, можно изучить правила проектирования и монтажа электропроводок.

Особенности формирования разводки электрики по поверхности потолка

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально – например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

  1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
  2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
  3. Поворот трассы должен осуществляться только под прямым углом.
  4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
  6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  7. В каждой комнате должна быть обязательно распределительная коробка.
  8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

  • схема электропроводки в трехкомнатной квартире;
  • схема электропроводки в однокомнатной квартире.

Как избежать нарушений и ошибок

На самом деле, это несложно. Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.
