Бескаркасная звукоизоляция потолка в квартире пошаговая инструкция

Как сделать бескаркасную звукоизоляцию стены своими руками. Первый слой, монтаж звукоизоляционных панелей, зашивка листами гипсокартона.

Содержание

Монтаж

По завершении работ по изоляции электропроводки, подготовки поверхности и других необходимых процессов звукоизоляцию проводят в соответствии с требованиями выбранной системы и по установленной технологии.

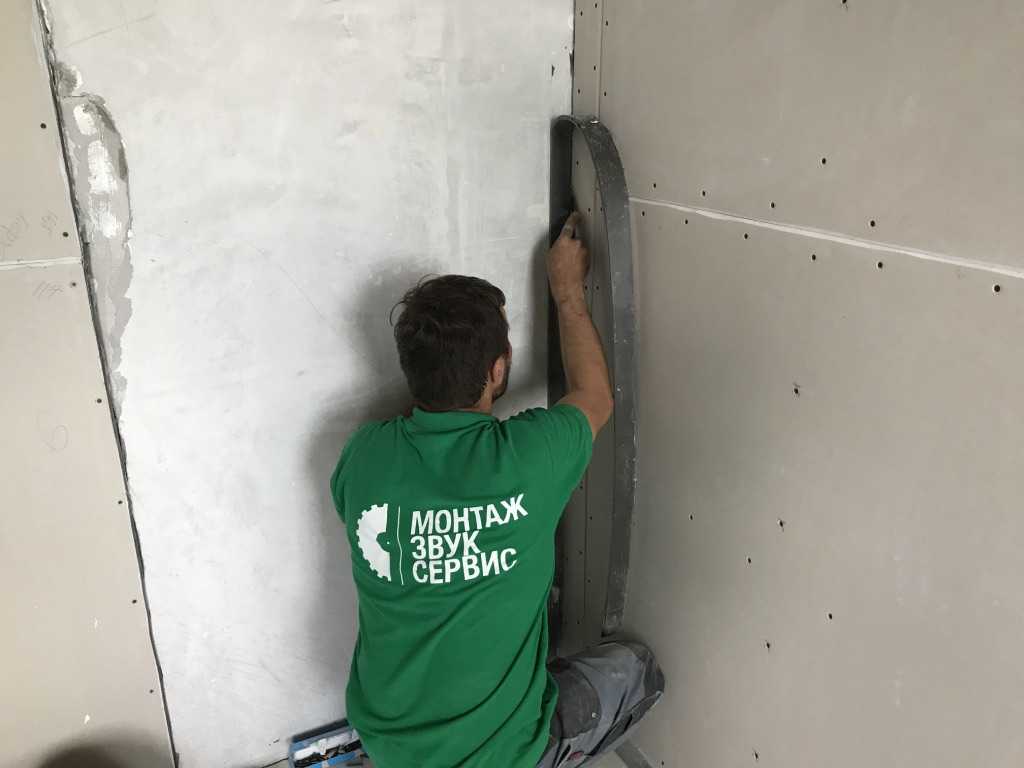

  • Выполняют обустройство акустической подложки. Материал раскатывают по стене, начиная с верхней части и вниз. Затем фиксируют дюбелями с учетом того, чтобы потом их убрать.

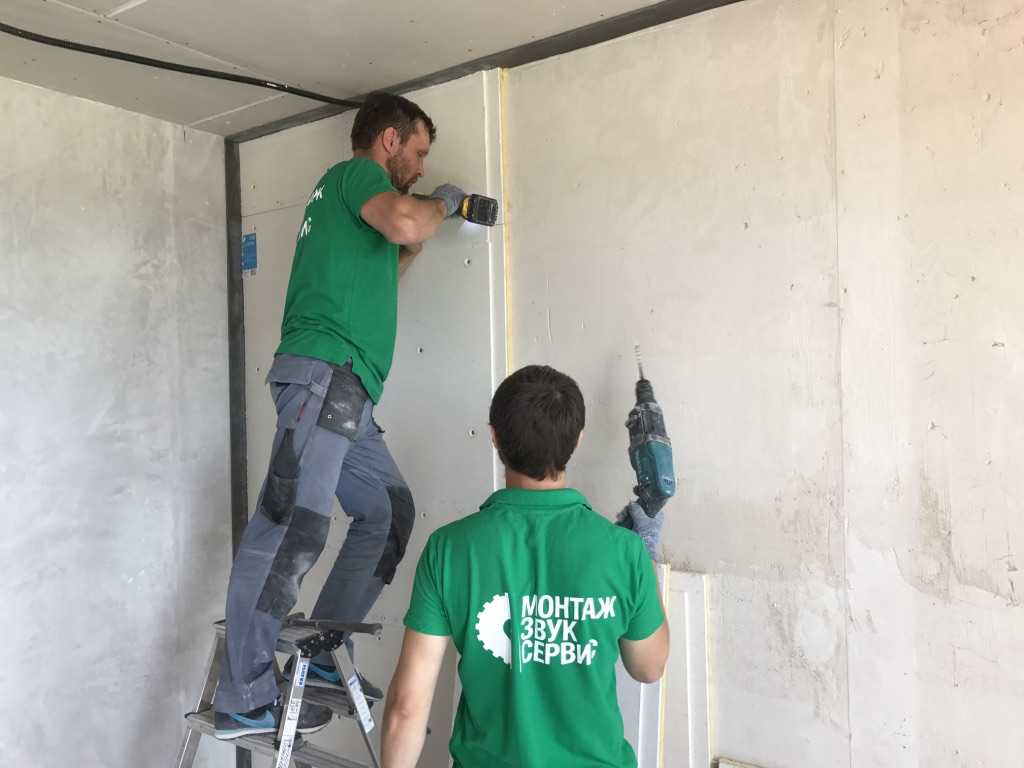

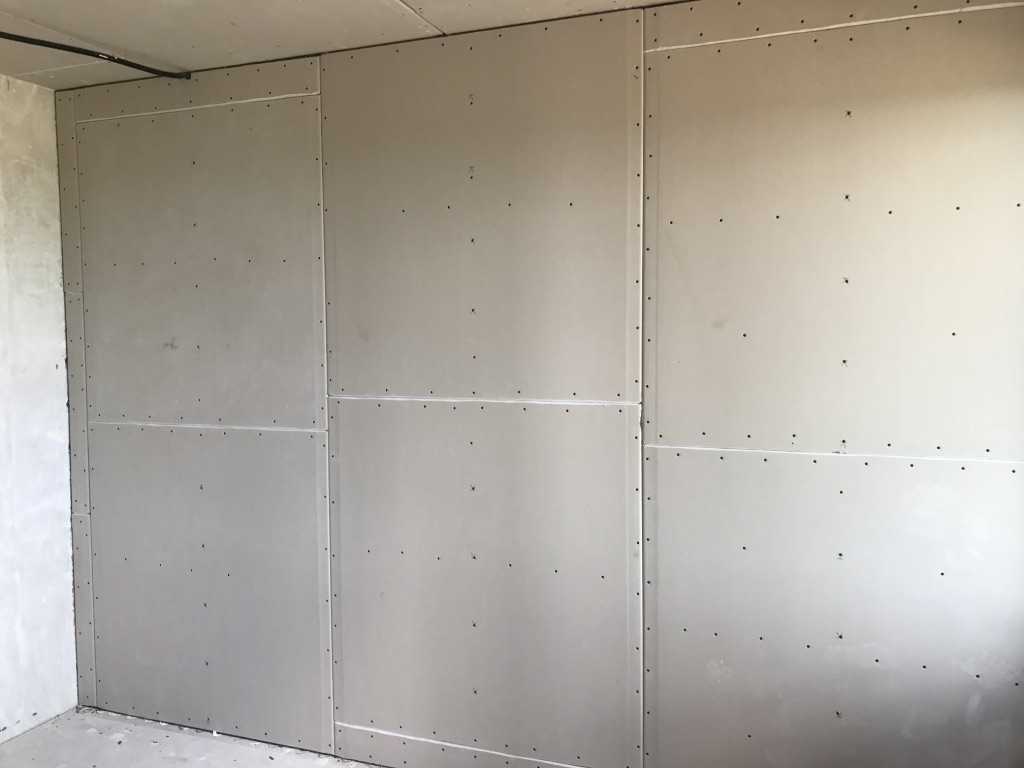

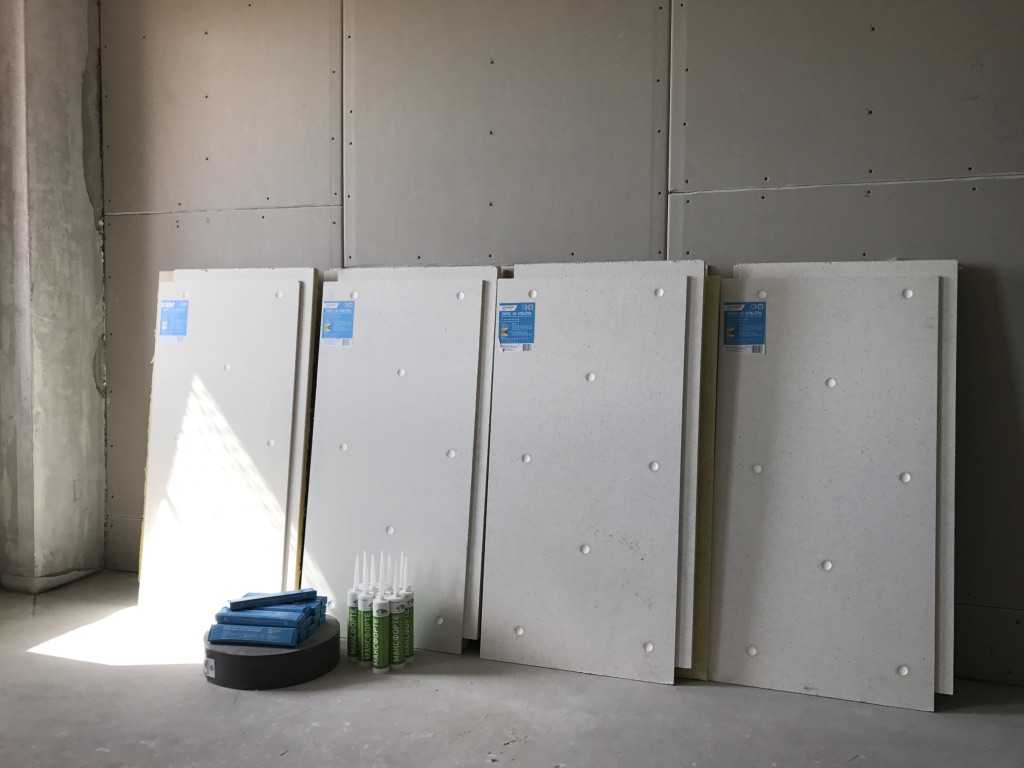

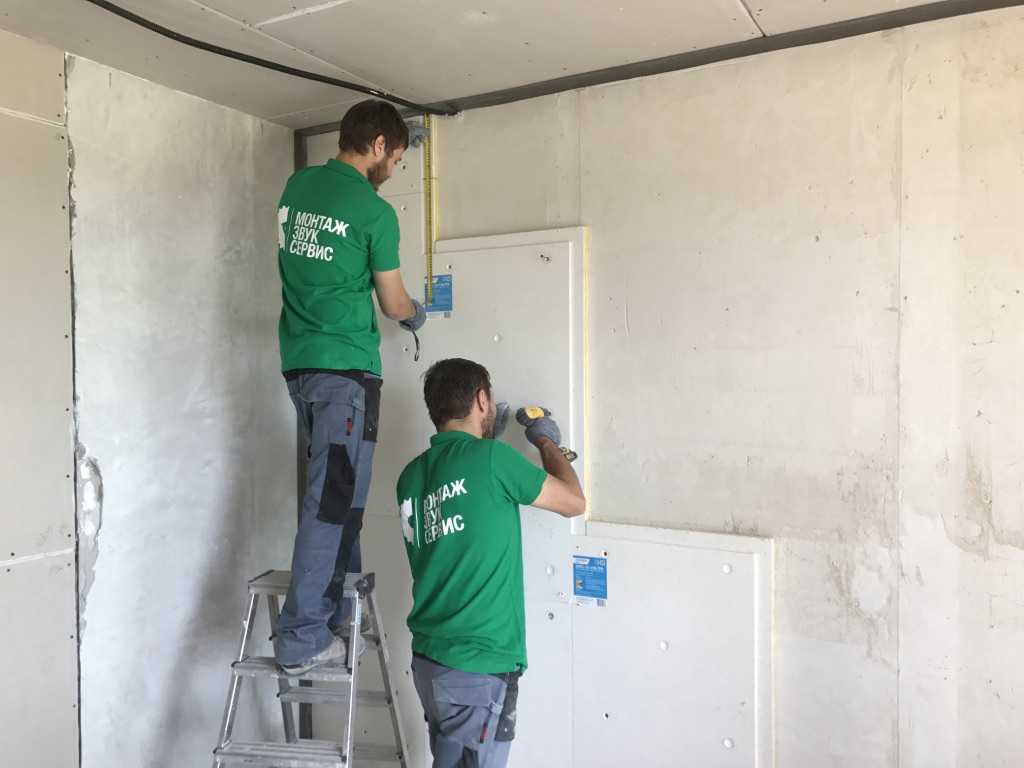

  • Устанавливают панели, их закрепляют через звукоизоляционные материалы с помощью пластиковых дюбелей в предварительно просверленные отверстия.

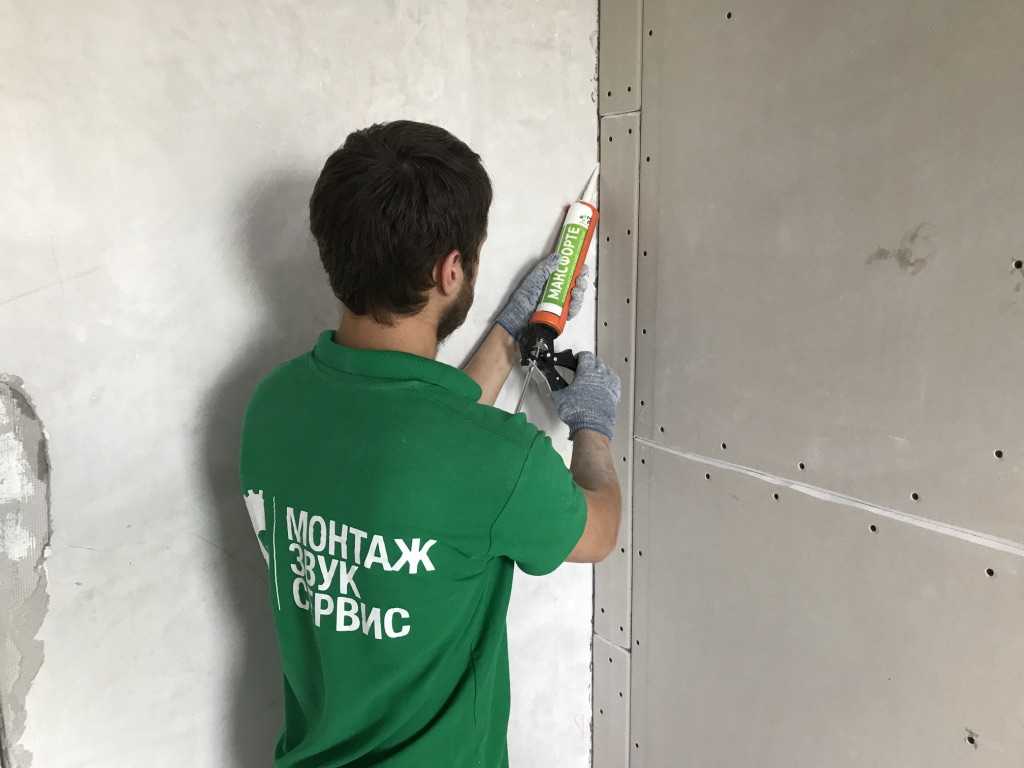

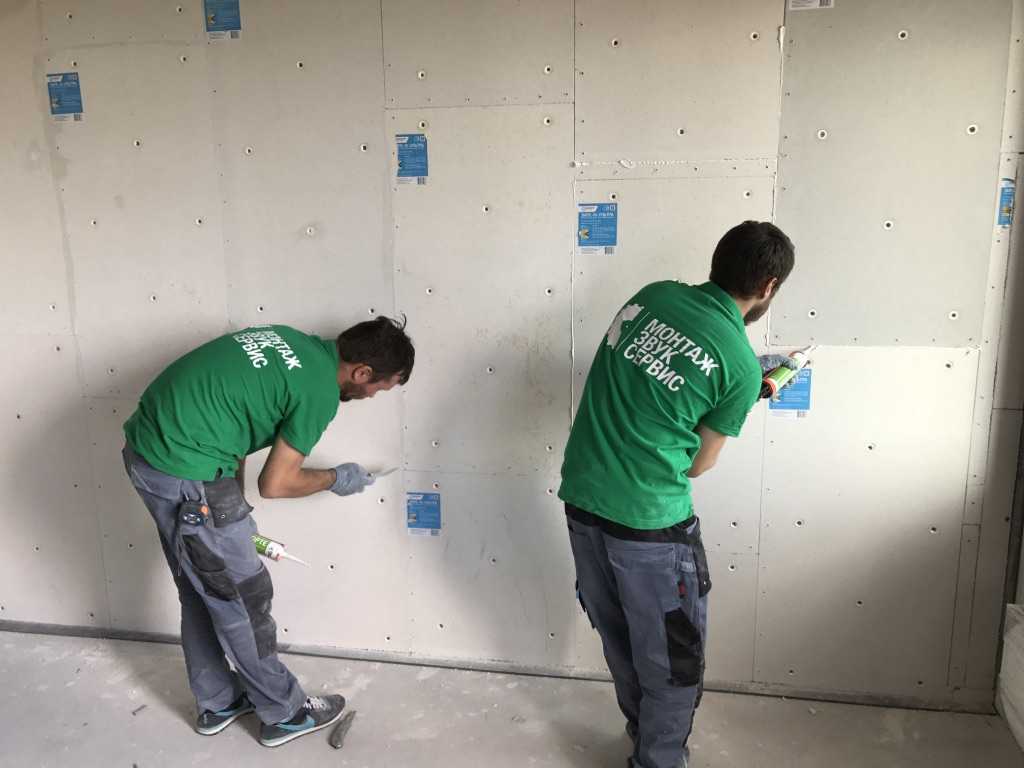

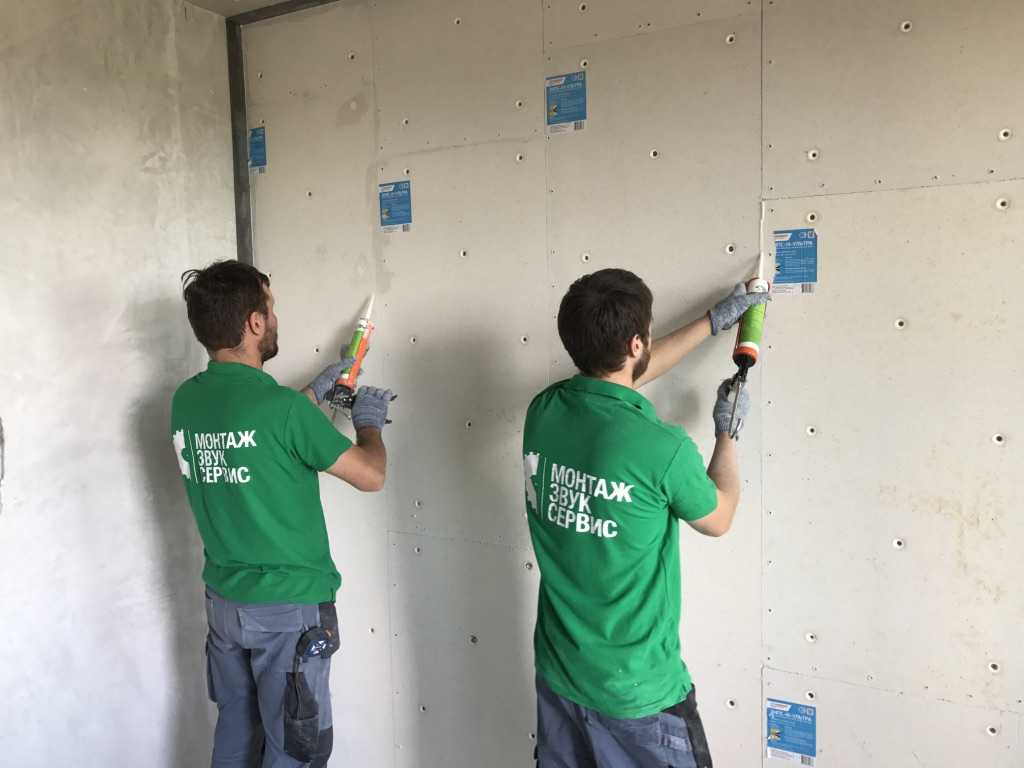

  • Далее производят герметизацию стыков по всему периметру, тщательно заделывают промежутки около подрозетников.
  • Все соединения дополнительно оклеивают шумоизолирующей лентой.

e3fec33f30220f14adbd6db11c9468da.jpgd986086bc51a4e0dd541efed0a071e8f.jpg2c19b16bbfb6857198c1190443f9ee34.jpg

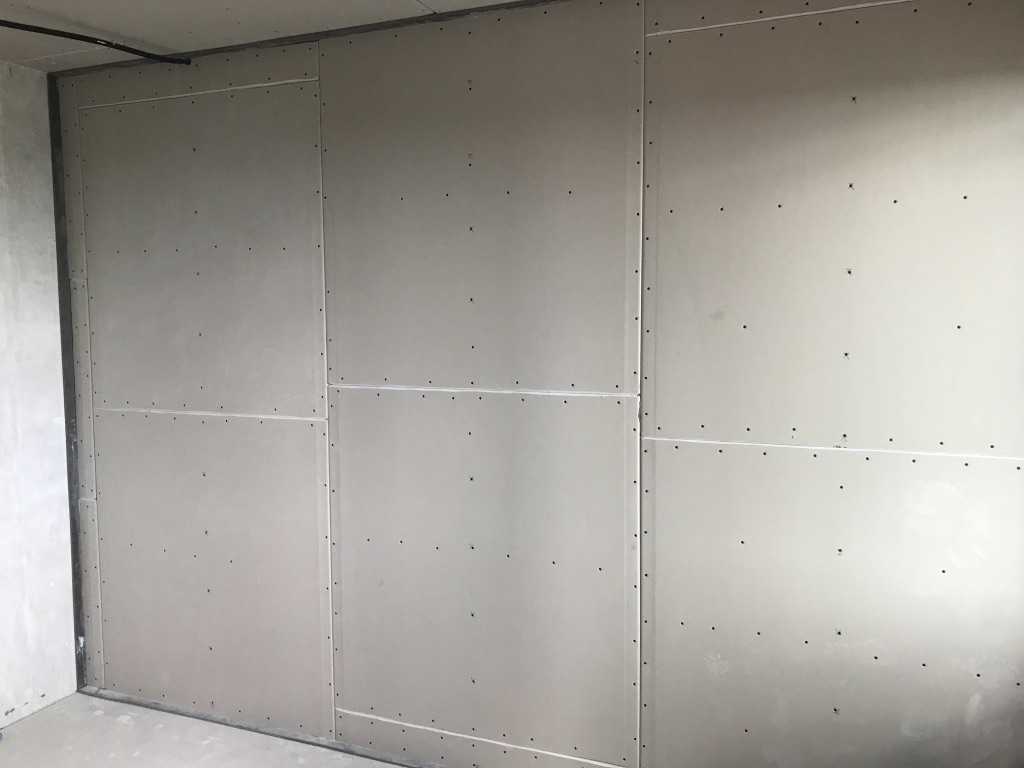

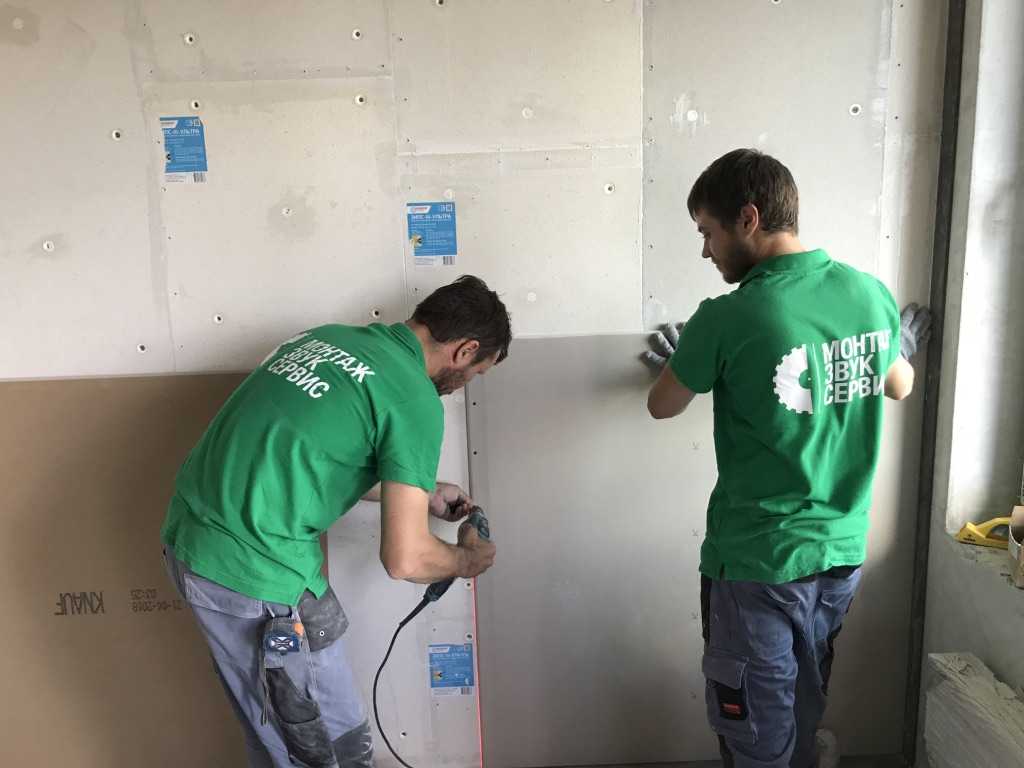

Теперь можно заняться обшивкой плитами ГКЛ или ГВЛ, закрепляя их обычными (универсальными) саморезами.


Шумоизоляция своими руками

26e29ade8e9f18039659798b24c1e04e.jpgДля того чтобы сделать шумоизоляцию необходимо подготовиться. Изначально надо определить какой вид материала применять для звукоизоляции. Это зависит от помещения – перепады температуры, влажность.

После этого подготавливают поверхность. Все трещины и щели надо изначально расширить, после чего заштукатурить с применением армирующей ленты. После этого поверхность очищают от пыли, грунтуют.

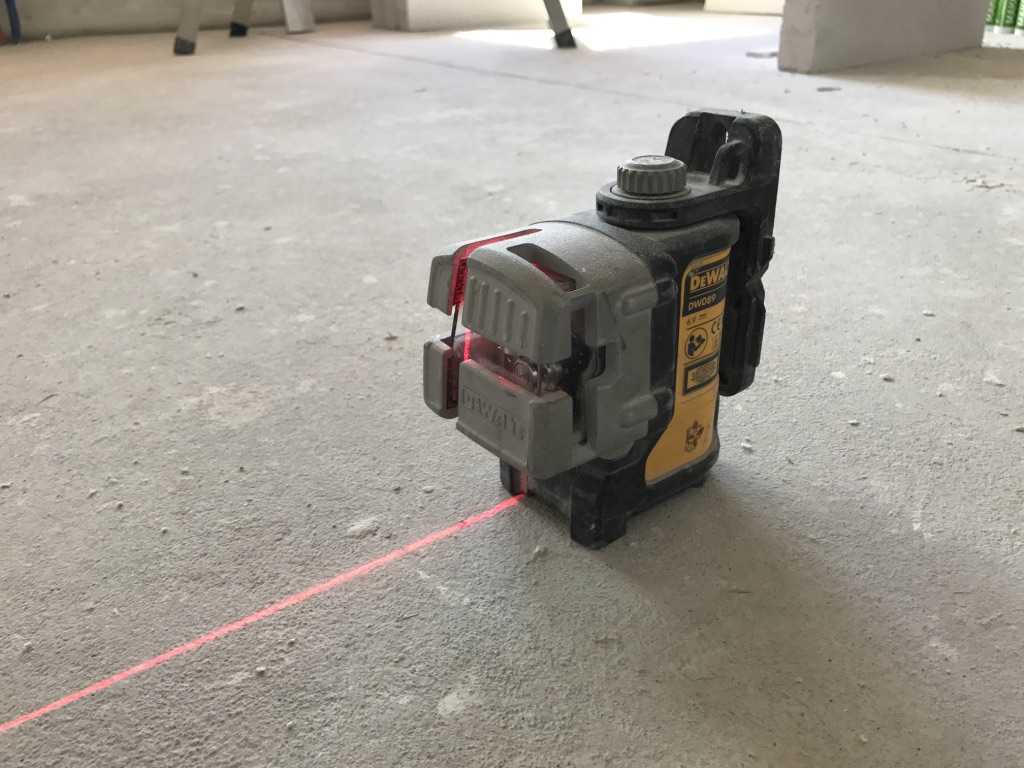

Следующий шаг – разметка поверхности. Делают это при помощи отвесов, уровня. Также применяют обивочный шнур.

Материалы

Для проведения звукоизоляции под гипсокартон на стенах нужны будут материалы:

  • демпферная лента – её наклеивают на направляющие профили, фиксируемые саморезами к стене, полу, потолку;
  • виброподвесы для стоечных профилей – глушат вибрацию и звуки, поступающие извне;

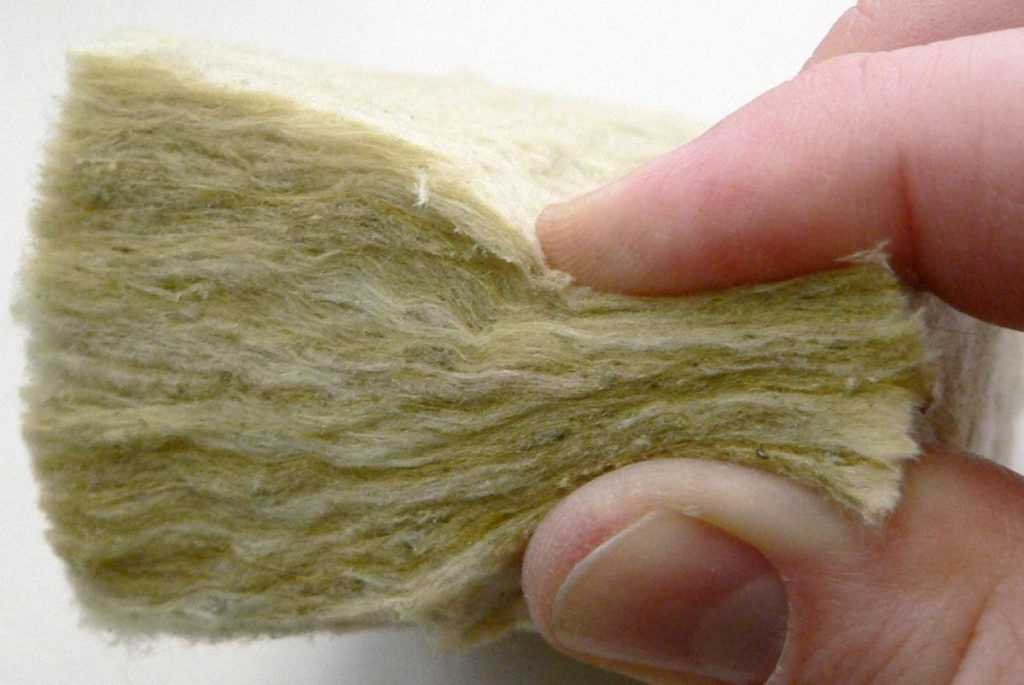

  • для звукоизоляции можно выбрать минеральную вату – оптимальный вариант;
  • а также надо применить мембранную пленку.

72294aeee953628f7c6a922d55a34c0e.pngДля создания металлического каркаса приобретают пластиковые дюбели.

Инструменты

4924c76d45366089a060c413fd52e0fe.jpgДля монтажа гипсокартонной поверхности на каркасной основе со звукоизоляцией нужны будут инструменты:

  • строительный нож с набором лезвий;
  • линейка, карандаш, уровень, метр;
  • рубанок;
  • шпатели с различными размерами лопатки;
  • шуруповерт, дрель;
  • ножницы по металлу;
  • молоток.

72294aeee953628f7c6a922d55a34c0e.pngЕсли нет электроинструмента, его можно взять в аренду.

Ход работы

Демпферную ленту надо наклеить на направляющие профили и подвесы. После дюбель-гвоздями по отметкам зафиксировать металлические планки. На расстоянии 40 см друг от друга по насеченным линиям для стоечного профиля крепят подвесы. На них, вставляя в направляющие, фиксируют стоечные профили. Для создания жесткой конструкции между стоечными горизонтально крепят металлические планки, вырезанные из стоечных. Для соединения планок используют крабы.

Далее, после создания металл конструкции надо уложить минеральную вату. Для обеспечения сухости и большей звукоизоляции под вату фиксируют пленку.

После укладки звукоизоляционного материала надо провести кабели и сделать электропроводку. Все электрические провода прячут в гофре.

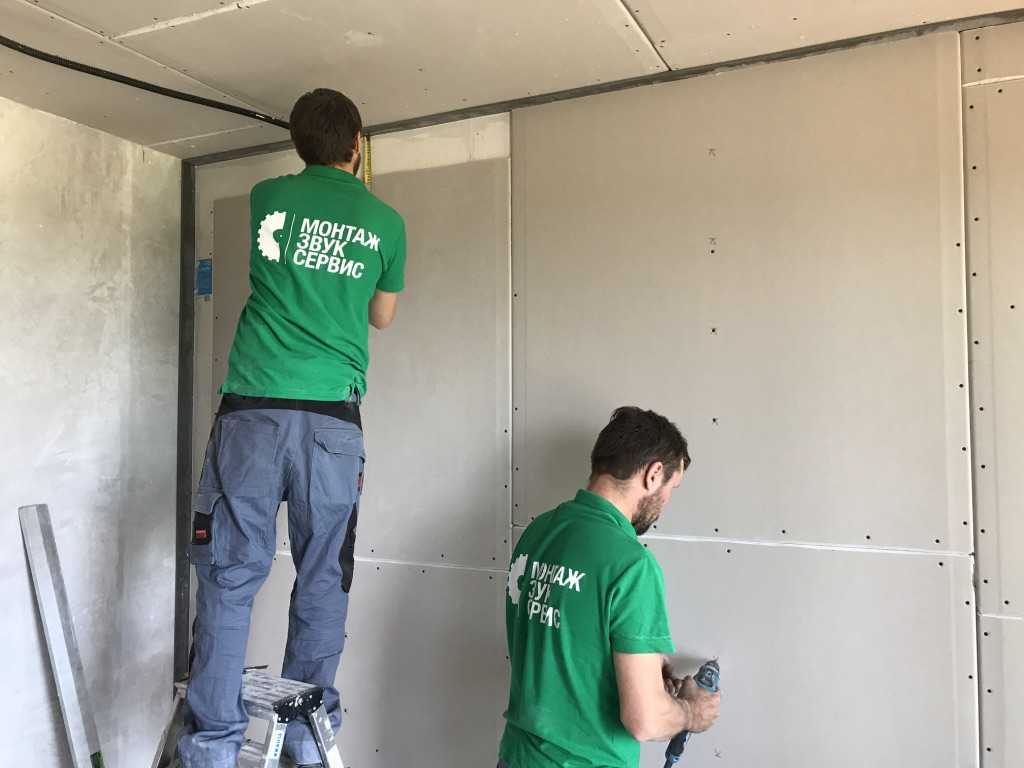

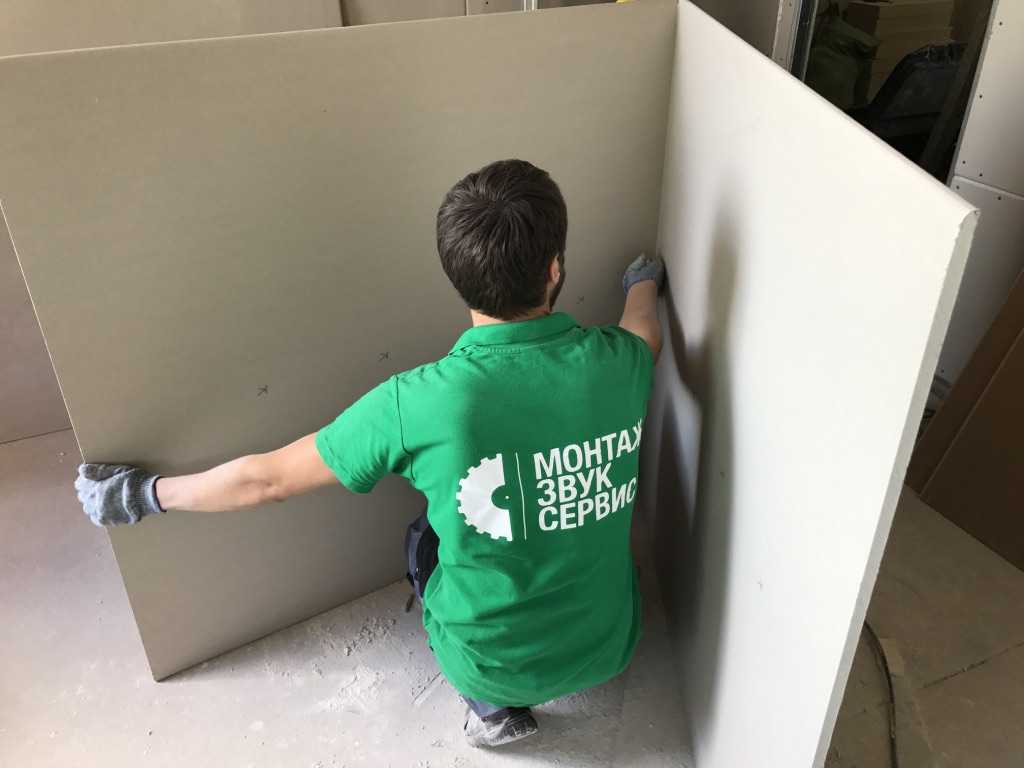

После сделанной работы, монтируют гипсокартонные листы.

Отделка декоративная

be65ab1bacf4847549477d38f90a121d.jpgВажным условием длительной службы гипсокартонной конструкции является заделка стыков. Для этого применяют шпатлевку и ленту КНАУФ.

После высыхания шпатлевки поверхность грунтуют, шпаклюют финишным раствором, затирают и еще раз покрывают шпатлевкой. Вся последующая отделка является декоративной:

  1. Покраска – водоэмульсионной краской, водостойкой.
  2. Отделка покрашенной поверхности молдингом.
  3. Поклейка обоев, жидкие обои.
  4. Декоративная штукатурка.
  5. Отделка плитами и керамической плиткой.

Для каждого вида работ есть определенные условия и своя технология.

Чем лучше изолировать перегородки

Перед тем как сделать шумоизоляцию стен в квартире, нужно понять, от каких звуков вы хотите избавиться и на этом основании подбирать материалы в соответствии с рекомендациями:

  1. Чтобы приглушить звуки музыки, телевизора и громких разговоров, доносящихся из соседской квартиры, следует применять изоляторы – акустические панели и мембраны. Они же помогают снизить уровень уличного шума.
  2. Если ваши соседи делают бесконечный ремонт, стучат, сверлят и громко топают, то нужно использовать демпферные элементы, гасящие низкочастотные колебания.
  3. Поглотители звука незаменимы, когда надо избавиться от эха в большой комнате либо оградить все окружающие помещения. Простой пример: ваш ребенок учится играть на пианино, чем доставляет массу неудобств соседям и другим членам семьи, желающим отдохнуть.


Отделка поролоном используется для изоляции звуковых студий

Важный момент. Пенопласт и экструдированный пенополистирол, используемый для наружного и внутреннего утепления, не препятствует распространению шума, а потому не годится для звукоизоляции стен.


Лучших результатов позволяет добиться комбинация из 2—3 акустических материалов. Более того, производители гипсокартонных систем рекомендуют использовать демпферные прокладки и мембраны для эффективного подавления шумов. Если же во время ремонта квартиры листы ГКЛ крепятся на металлический каркас, то пустоты между профилями грех не заполнить поглотителем звука – минватой. Это самый недорогой способ решения проблемы, но не слишком действенный. Надо понимать, что хорошая шумоизоляция вряд ли получится дешевой. Подробнее о выборе и сравнении акустических материалов рассказывается в следующем видео:

Подготовка основания стены для устройства бескаркасной звукоизоляции

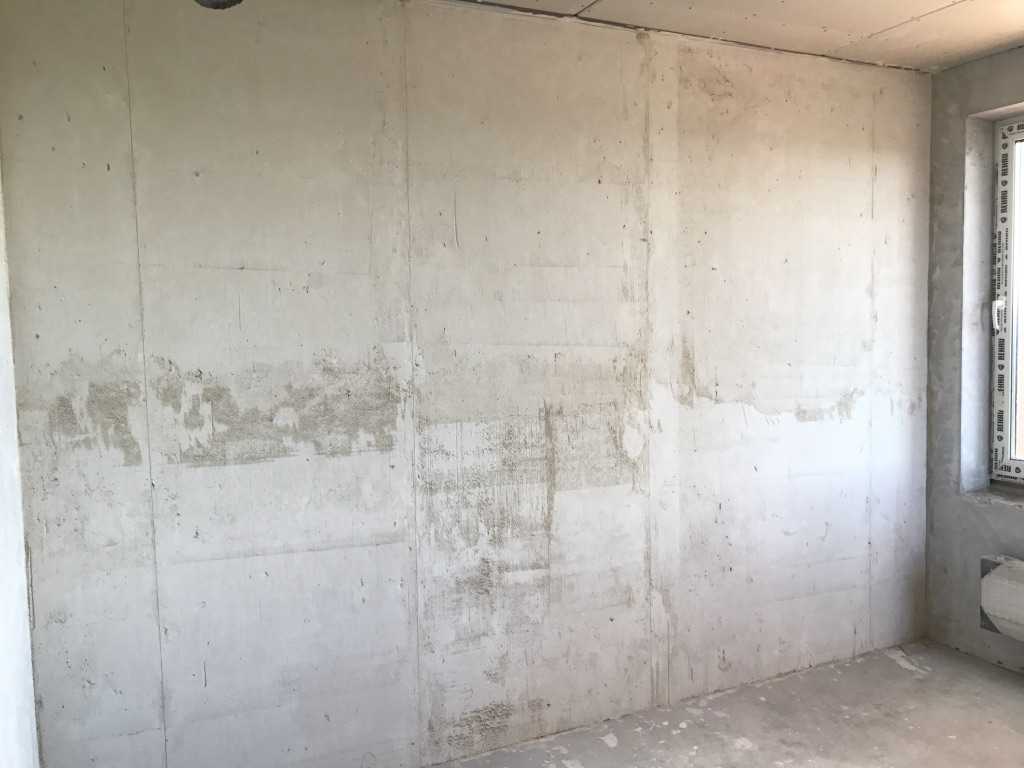

Начнём с подготовки основания (стены). Её необходимо выровнять, то есть оштукатурить. Это обязательно, поскольку без качественного выравнивания стены, качественно установить звукоизоляционные панели не получится, будет криво, ровно они не лягут и можно испортить не дешёвый материал. По-этому если вы не обладаете навыками штукатурных работ и стена у вас не ровная, наймите специалиста для выполнения этой работы. Учиться штукатурить — себе дороже, если вы этим заниматься не планируете, простому человеку это ни к чему. Черновая штукатурка стен «под правило» с минимальным слоем может быть выполнена за 200 руб./1 м².

Стена, оштукатуренная, выровненная «под правило»

Стену мы выровняли, причём отклонения от вертикали стены опустим на второй план

Для монтажа бескаркасной звукоизоляции своими руками это не принципиально, важно чтобы были минимальные отклонения по плоскости, максимум 2-3 мм, не более чем в 2-х местах под 2-метровой рейкой. Проверить их можно, поднеся заведомо ровную рейку (строители используют прави́ло) к плоскости стены в разных местах

Небольшие отклонения можно устранить самостоятельно, как это сделать рассказано в статье о штукатурке стен под правило без маяков (статья в разработке).

Если вы проверили стену и не обнаружили отклонений выше указанных, отделку со стены, если она (отделка) гладкая, удалять не обязательно, например обои или покраску.

Основные сведения о звукоизоляции стен

В соответствии с законами физики, шум сильнее всего гаснет при прохождении через многослойные конструкции. Однако обустройство многослойной шумопоглощающей конструкции неизбежно приводит к уменьшению площади помещения.

Чем толще будет звукоизоляционный слой, тем тише будет в помещении. Однако слишком увлекаться тоже не нужно – постарайтесь найти золотую середину.

Основные сведения о звукоизоляции стен

Существует несколько методов улучшения звукоизоляционных характеристик стен и перегородок. Вы можете сделать следующее:

  • качественно оштукатурить поверхности;
  • смонтировать многослойную конструкцию, состоящую из каркаса, специальных звукоизоляционных прокладок, основного шумоизоляционного материала и гипсокартонных листов;
  • установить готовые плиты для звукоизоляции.

Ознакомьтесь с особенностями каждого метода и выберите подходящий вариант.

Звукоизоляция стены. Как добиться максимального эффекта

Есть несколько факторов, которые определяют звукоизоляцию многослойных звукоизолирующих облицовок. В разделе «Шумоизоляция квартиры. Часть 2» уже говорилось про них.

Повторение этой информации не помешает и здесь:

1. Толщина конструкции

Звукоизоляция облицовок напрямую зависит от их толщины. Удвоение воздушного промежутка приводит к увеличению звукоизоляции примерно на 5–6 дБ (особенно в проблемном низкочастотном диапазоне).

Практические советы: По возможности, увеличивайте толщину конструкции. Увеличение относа гипсокартона от стены позволит повысить звукоизоляцию без увеличения стоимости конструкции!

2. Масса обшивки

Чем больше масса обшивки, тем выше прибавка звукоизоляции. Каждый дополнительный лист гипсокартона прибавит к шумоизоляции 2–3 дБ.

Практические советы:

  • Увеличивайте число слоев звукоизоляционных материалов (ГКЛ) в обшивке.
  • Вместо гипсокартона можно использовать гипсоволокнистые листы (ГВЛ), у них больше масса и большие внутренние потери. Кроме того комбинация ГВЛ и ГКЛ позволит избежать нежелательного снижения звукоизоляции на резонансной частоте.

3. Герметичность.

Старайтесь тщательно заделывать стыки между листами ГКЛ и в местах примыкания к прилегающим ограждениям (стенам, полу, потолку). Все звукоизоляционные конструкции закрываются двумя слоями гипсокартона, причем вразбежку: стыки между листами в первом и втором слоях не должны совпадать!

Практические советы: Используйте двойные или тройные облицовки. Монтаж листов ГКЛ осуществляется вразбежку, чтобы стыки между листами в разных слоях не совпадали! Щели между листами заполняются силиконовым нетвердеющим герметиком.

4. Минимизация жестких связей

При звукоизоляции стены каждая жесткая связь звукоизоляционной облицовки со стеной – это мостик звука, по которому от стены передаются вибрации, снижающие итоговую звукоизоляцию.

Практические советы: Старайтесь НЕ крепить стоечные профили к изолируемой стене. В большинстве помещений с высотой меньше 3 м, стоечный профили KNAUF ПС 50/50 мм можно устанавливать враспор между полом и потолком БЕЗ использования подвесов. Расстояние между каркасом и стеной можно выбрать любым, главное, чтобы профиль не касался стены. На практике достаточно минимального относа в 5–10 мм от стены.

Звукоизоляция стены при подобном подходе существенно повышается при этом получается значительная экономия на стеновых виброподвесах, которыми обычно профиль крепится с стенке . По сути нужны только звукопоглощающие плиты (МаксФорте-ЭКОплита, Шуманет-БМ, Rockwool Acoustic Batts и другие) и обычные строительные материалы (ГВЛ, ГКЛ, металлопрофиль).

Однако не всегда профиль разрешается ставить враспор. Если же на облицовку планируются значительные нагрузки или высота помещения превышает 3 м для закрепления к стене используются виброподвесы (Виброфлекс-КС или Vibrofix CD).



ed4764c0222b71f3a3b070613172cc46.jpgba329032646daa553062fb7a9ef7505e.jpgЗвукоизоляция пола

Шумоизоляция пола выполняется по бескаркасной технологии. Толщина конструкции зависит от типа и уровня шума от которого нужно избавиться.

Тонкая звукоизоляция пола

Данный вид звукоизоляции подходит если у вас достаточно ровные полы и вы хотите избавиться от воздушных шумов. Например у соседей снизу громко работает телевизор, слышны разговоры, мешает плач ребенка. При таких шумах звукоизоляция пола это отличное решение, которая не потратит лишнего места и денег.
b8652de1daf8411a28a8e3b0fe69f2a3.jpge3120af3c925939545b47a8ca62a9fc5.jpg3f3e1c2e4b21e04c6ce0d22fb8356d1b.jpg

Материалы для звукоизоляция пола:

  • Звукоизоляционные панели SoundGuard,
  • Демпферная подложка SoundGuard Roll

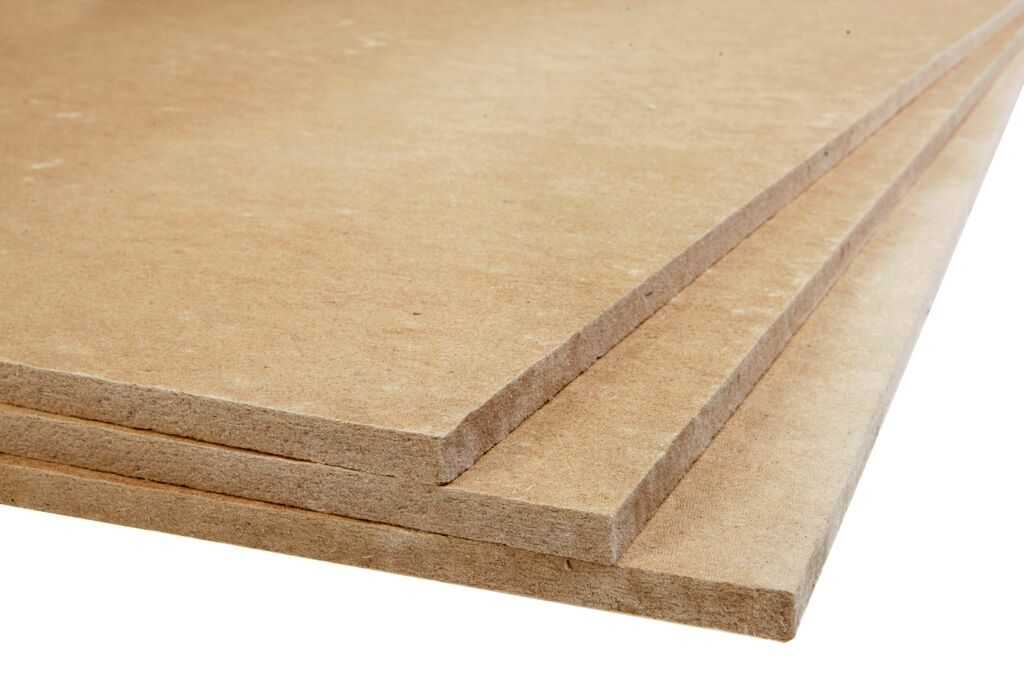

  • Мягкая ДВП толщиной 10–12 мм
  • Герметик SoundGuard Seal
  • Самоклеящаяся лента SoundGuard Tape

Монтаж звукоизоляции пола:

1. На пол укладывается полотно SoundGuard Roll, поверх него укладывается мягкая ДВП толщиной 10–12 мм.
2.Поверх полотна SoundGuard Roll, укладывается мягкая ДВП толщиной 10–12 мм.
3.Поверх демпферной подложки укладываются звукоизоляционные панели SoundGuard, кромка
к кромке, впритык к стенам, вразбежку, без зазоров.
4.Швы между панелями и стыки со стенами заполняются герметиком SoundGuard Seal и проклеиваются самоклеющейся лентой SoundGuard Tape. Ламинат и паркетная доска системы монтируются непосредственно на панели SoundGuard либо в соответствии с рекомендациями производителя.
5.Между финишным покрытием пола и стеной необходимо оставить зазор величиной 4 мм, который
нужно заполнить герметиком SoundGuard Seal.




Выбираем уровень бескаркасной звукоизоляции потолка в квартире и разбираемся в видах шумов

Некоторые факторы, напрямую влияющие на эффективность системы звукоизоляции потолков в квартире:

  1. Вид звукоизоляционного материала. Каждый материал имеет различные звукоизоляционные свойства и характеристики.
  2. Толщина слоя звукоизоляционного материала. Для стандартных материалов работает правило – чем толще слой, тем выше звукоизоляция. Хотя современные материалы при относительно небольшой толщине обладают высокими звукоизолирующими свойствами.
  3. Количество слоев и материал каждого слоя. Практика показывает, что звукоизоляция, состоящая из нескольких слоев различных материалов, дает самый лучший результат.
  4. Вид финального покрытия.

Если звукоизоляция производится в квартире с высокими потолками, то можно выбрать любой современный звукоизоляционный материал, а лучше – сочетание материалов. В таких конструкциях обычно используется сочетание рулонного материала с плитами ГКЛ и ГВЛ. Потолок при этом потеряет 7,5-12 сантиметров высоты.

Если же в помещении относительно невысокие потолки, то для него подойдет многослойная звукоизоляция из современных материалов под натяжной потолок. Потеря высоты при этом будет в среднем 3 сантиметра, а максимум – 6 сантиметров.

В помещение извне могут проникать два типа шума: воздушный и ударный.

Воздушный шум создают разговоры соседей, плач ребенка, домашние животные, работа пылесоса и т. п. Ударный шум образуется при механическом воздействии на пол находящейся выше квартиры. Это может быть топот, падение предмета на пол, перемещение мебели.


Особый разговор про панельные дома. В них звуки от соседей передаются не только через потолочные перекрытия, но и через стеновые панели и несущие конструкции дома. Поэтому в панельном доме звукоизолируют и перегородки, отделяющие помещение от соседей.

В кирпичных домах звукоизоляция стенового материала намного выше, поэтому если дом кирпичный, звукизолировать потребуется только потолок квартиры.

Перегородки в монолитно-каркасных домах тоньше потолочных перекрытий, поэтому в таких домах звукоизоляция требуется, прежде всего, стенам, а уж потом потолку.

Секреты правильного монтажа

Мало приобрести подходящие акустические материалы, нужно еще выполнить их установку согласно технологии. Иначе затраты не оправдают ваших ожиданий. Для начала – несколько рекомендаций:

  • для монтажа мембран и полых панелей покупайте специальный крепеж – виброизоляционные дюбели;
  • базальтовое волокно, поролон и пробковые маты не крепятся жестко к стенам, их нужно сажать на жидкие клеящие смеси;
  • профили гипсокартонных систем не должны напрямую контактировать со строительными конструкциями, а только через демпферные прокладки либо посредством виброподвесов;
  • не ставьте стеновые и потолочные профили слишком часто, это способствует лучшей передаче звука;
  • демпфер также прокладывается под листы гипсокартона, вокруг розеток с выключателями и вентиляционных каналов.


Примечание. Идеальный вариант – это звукоизоляция стены, пола и потолка в квартире по принципу «комната в комнате». Но реализовать его на практике довольно сложно и дорого, поэтому обычно хозяева ограничиваются обшивкой перегородок и перекрытий, а полы изолируют при удобном случае. Например, во время устройства стяжки.

Устройство звуковой изоляции потолка

Известный производитель Тексаунд предлагает такую технологию монтажа своих изделий:

  1. Выровняйте и очистите потолки от пыли, обработайте их грунтовкой. Нарежьте полосы мембраны по размеру комнат.
  2. Нанесите валиком клеевую смесь на поверхность перекрытия и материал, затем приложите полосу к потолку и прижмите (потребуются услуги помощника). Край следующего полотна клеится внахлест на предыдущее.
  3. Дополнительно зафиксируйте мембрану специальными пластиковыми «грибками». Поставьте виброподвесы и закрепите потолочные профили.
  4. Наклейте сбоку на стены демпферную ленту, чтобы элементы каркаса и ГКЛ не контактировали с конструкциями перегородок. Уложите поверх профильной системы минераловатные маты.
  5. Обшейте каркас листами гипсокартона с разбежкой стыков. Последние заделайте герметиком.
  6. Снимите защитный слой с самоклеящейся мембраны Тексаунд и наложите ее на ГКЛ, а затем прикрутите его к потолку вторым слоем и окончательно замажьте швы герметиком под обои или другую облицовку.


Совет. Цельные листы гипсокартона монтировать к потолку вместе со звукоизоляцией неудобно, поэтому лучше их разрезать пополам.

Обшивка стен

При звукоизоляции перегородок работы производятся в таком же порядке: первая мембрана наклеивается прямо на поверхность, потом монтируется каркас с демпфирующими прокладками, а сверху прикручивается ГКЛ в 2 слоя, между которыми ставится вторая самоклеящаяся пленка. Как правильно выполняется шумоизоляция стен своими руками, показано в обучающем видео:

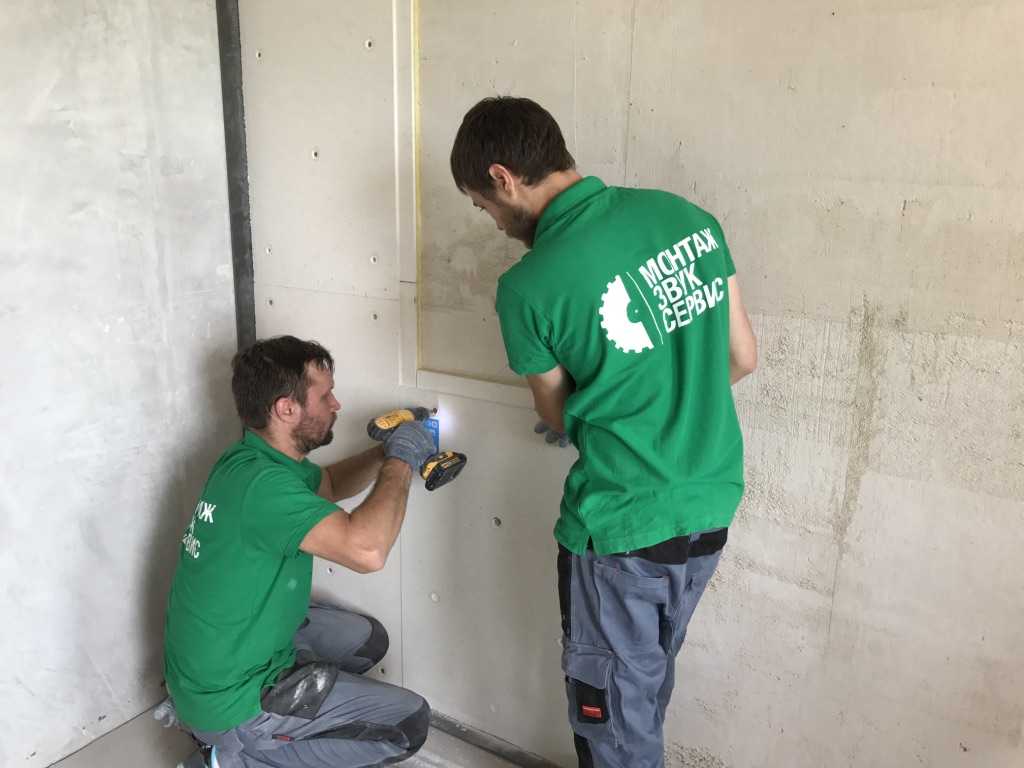

Для бескаркасного монтажа акустических панелей применяются виброизолирующие дюбели, а в остальном технология сохраняется. Стыки выполняются вразбежку и герметизируются, после чего их можно отделывать ГКЛ и ГВЛ, как показано на схеме.


Совет. Современные канализационные трубы из ПВХ тоже прилично шумят, когда по ним проходят стоки. Так что будет нелишним изолировать стояки при помощи той же мембраны, закрепляемой на пластиковых хомутах. По окончании стыки нужно проклеить скотчем.

Из каких материалов делается бескаркасная звукоизоляция потолка в квартире

Сегодня на рынке представлены различные звукопоглощающие и звукоотражающие материалы, подробнее рассмотрим основные из них:

Плиты «Стопзвук»

Звукоизолирующий материал мембранного типа. Этот материал имеет небольшую толщину, всего 2,5-14 мм. Благодаря своей структуре, этот материал не поглощает, а отражает звук. Но у данного материала есть один существенный недостаток – высокая стоимость.



Рулонный материал Tecsound

Представляет собой звукоизоляционные панели, состоящие их нескольких слоев различных материалов. За счет массивности и многослойности отлично уменьшают как обычный шум, так и ударные волны. В своей структуре данный материал содержит различные частицы, например «ЭкоЗвукоИзол» от SoundGuard выполнен и семислойного картона с заполнением частицами кварцевого песка. Применение свободных частиц позволяет увеличить звукопоглощение материала.

Панели

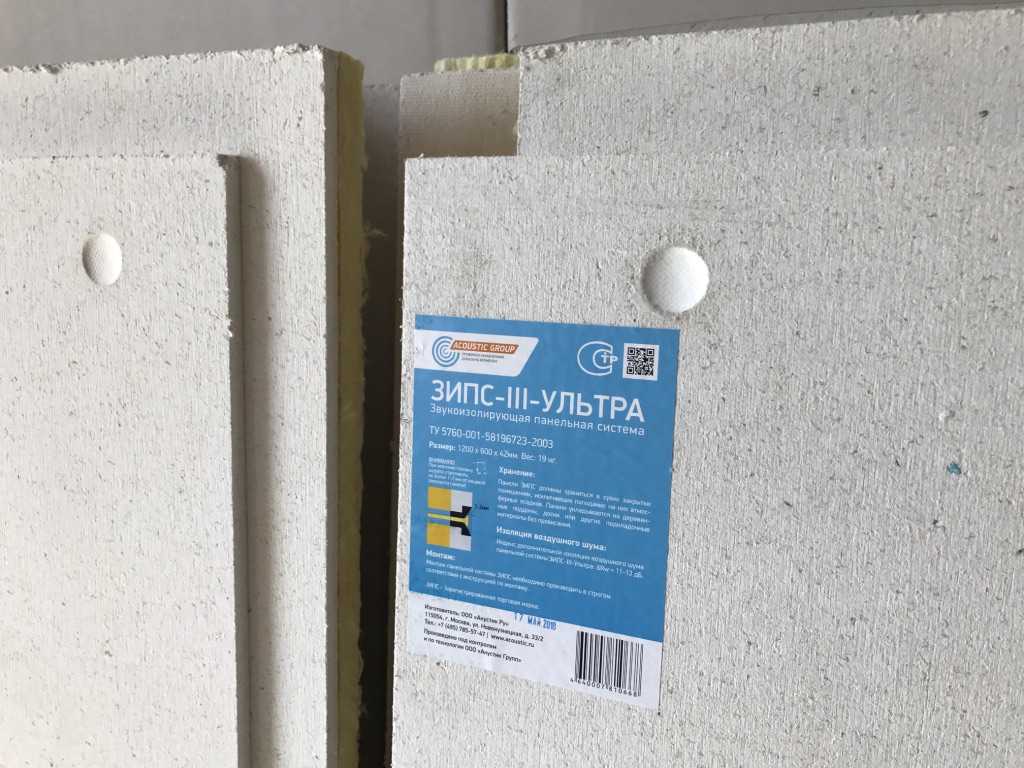

Одна из разновидностей ЗИПС панелей. Состоит такая звукоизоляция из гипсового волокна и минеральной ваты. Монтируются панели SoundGuard с помощью специального крепежа и оснащены виброузлами. После монтажа панели обшиваются гипсокартоном.


Сэндвич-панель ЗИПС

Так называемый «Пеноплекс». Изначально материал разрабатывался как теплоизолирующий, но при испытаниях он показал отличные звукоизоляционные качества. Материал относительно недорог, легко монтируется. Однако, при выборе стоит учитывать одно его свойство – он отлично гасит ударный шум, а вот с обычным звуковым шумом справляется похуже.

Пенопласт

Знакомый всем и каждому материал – дешевый, но малоэффективный в качестве звукоизолирующего материала. К тому же, пенопласт при горении выделяет вредные вещества, среди которых очень токсичный стирол. Стоит ли экономия финансовых средств таких рисков?

Пробковый материал

Экологически чистый, натуральный материал. Обладает хорошими звукоизоляционными характеристиками, но стоит помнить, что для эффективной звукоизоляции одного слоя пробкового материала в 1 см будет недостаточно.

Сегодня на рынке представлено великое множество звукоизолирующих материалов, перечислить все их виды в рамках статьи невозможно. Стоит сказать, что помимо указанных выше, в качестве звукоизоляционного материала применяют кокосовые волокна, жидкое стекло, пенополиуретан и другие современные материалы.

Читайте также:

Системы

Тонкая система «Премиум» относится к готовым комплектам премиум-класса. В основном ее применяют для повышения звукоизоляции в жилых помещениях. Особенно она актуальна при дефиците лишнего свободного пространства. Комбинированные панели имеют толщину 38, 2 мм.


Имея отличные технические характеристики, такая шумоизоляция монтируется быстро и просто.

Это обусловлено высоким качеством используемых материалов.

  • Звукоизоляционные панели «Соноплат Комби» – многослойные плиты для быстрого прямого монтажа. Три слоя представляют собой сочетание минерального песка, древесной пористой текстуры и гибкой эластичной подложки. Это позволяет устанавливать панели на прямую поверхность стен и перекрытий. Материал снижает все виды шума (до 62 дБ).
  • Недорогой и надежный материал для звукоизоляции «Тексаунд» обладает повышенной плотностью. Такую мембрану комбинируют с панелями «Соноплат Комби» перед завершающей отделкой.
  • Специальные шумоизоляционные дюбели и виброакустический герметик дополняют комплект современных, высокоэффективных материалов.


Аналогичными свойствами обладает система «Слим П», основным компонентом которой является плита «Соноплат Комби». Толщина такой обшивки составляет всего 34,5 мм, индекс изоляции во всех частотных диапазонах достигает 59 дБ. Пластиковый дюбель, входящий в комплект, делает передачу звуковых вибраций минимальной. Виброизолирующий герметик «Сонетик» оптимально заполняет все зазоры между панелями.


Существуют и другие звукоизолирующие конструкции, которые больше подходят для более просторных помещений, так как имеют более внушительную толщину:

  • «Вектор» – 53 мм, индекс изоляции 9-11 дБ;
  • «Модуль» – 83 мм, 12-14 дБ;
  • «Синема» – 133 мм, до 18 дБ.


Это готовые системы, которые можно монтировать сразу на подготовленные плоскости. По эффективности их сложно сравнивать с вариантами «Премиум» или «Слим П», но они выполняют свои задачи. Звукоизоляция с помощью бескаркасных систем – удобный и простой способ защитить помещение от разных видов шума. Судя по отличным рекомендациям профессионалов, она полностью себя оправдывает.

Подробнее о бескаркасной шумоизоляции стен ЗИПС Модуль смотрите далее.

Каркасная шумоизоляция стен своими руками дешево и сердито

Материалы:

  • Минеральная вата, толщиной 5 см, плотность 45 -60 г на кубический метр
  • Деревянные бруски или профили для гипсокартона.
  • Дюбель гвозди 8 на 80.

В разобранном примере рассматриваем бруски 40*40 мм. Чтобы дерево не проводило звук, под каждый брусок подкладывалась подложка из гипсокартона.
Перед работой тщательно промажьте углы, трещинки мастикой.
Делаем отметки для крепления брусков и промежутки между ними наполняем минеральной ватой

Важно, чтобы между кусками ваты не было щелей.

81d780dd6f9b626a51a6d57eccf3d86e.jpgКаркасный метод

Все обшивается листами ГКЛ в один или два слоя.

5e4ee6885e5d21fa2fd52c604f0d9b18.jpgОбшивка капкаса листами ГКЛ

Если используете направляющие, то нужно использовать специальные подвесы, которые пропускает между собой и стеной звукоизоляционный материал.
Делается «пирог», как на фото: Сначала профили крепятся к стене, затем между ними проходит материал, сверху в один или два слоя идет обшивка листами ГКЛ.

21b7579513993d397efe98fe479fa8b3.jpg«Пирог» с использованием напрвляющих

Выбирайте для себя, что понравилось больше.

Установка натяжных потолков

После закрепления на поверхности потолка звукоизолирующего материала приступаем к монтажу натяжного потолка.

Этап 1. Разметка стен.

Для начала измеряем высоту стен по всем углам комнаты, делаем отметки. Зачастую разница высот в разных углах комнаты может достигать существенных значений. Разметка делается с учетом возможного размещения люстр и декоративной подсветки потолка. Далее происходит разметка стен, для этого используется лазерный уровень, на стену по всему периметру комнаты наносится идеально горизонтальная линия, по которой будет крепиться багет.

Этап 2. Монтаж профиля.

Вторым этапом производится монтаж профиля к стенам, ориентируясь на горизонтальную линию разметки, сделанную ранее. Крепим профиль с помощью саморезов или дюбелей с шагом не более 8 см. Для того, чтобы в процессе крепления профиль не смещался, его можно предварительно приклеить. От точности и правильности монтажа профиля зависит качество натяжного потолка.


Этап 3. Монтаж полотна.

После монтажа профиля приступаем к монтажу ПВХ-пленки. Для того, чтобы пленка могла принять завершенный вид, перед ее монтажом комнату прогревают тепловой пушкой. Пушку можно взять у знакомых или тех, кто с ее помощью в зимнее время отапливает гараж.

Когда температура в помещении достигнет 40 градусов Цельсия, можно начинать натягивать пленку.

Последовательность монтажа пленки:

  1. Чистыми руками из упаковки достается пленка, раскладывается на чистом полу.
  2. Согласно инструкции по монтажу, которая сопровождает каждую упаковку с пленкой, начинаем монтаж. Для этого крепим пленку по углам, предварительно их прогрев, и растягиваем по диагонали.
  3. По углам пленка крепится к так называемым «крокодилам». Это специальные приспособления, позволяющие надежно закрепить пленку. «Крокодилы» имеют специальные зажимы, позволяющие предотвратить повреждение ПВХ-пленки.
  4. Постепенно прогреваем пленку, убираем один угловой зажим, после чего аккуратно и неспешно специальной угловой лопаткой начинаем заправлять прогреваемое полотно в багет. Придерживаем уже заправленную часть и начинаем заправлять дальше, пока не закрепятся два замка с разных сторон.
  5. Аналогично крепятся остальные углы.
  6. После закрепления углов начинаем монтаж пленки по прямым. Прямая лопатка для натяжных потолков, как и угловая на предыдущем этапе, сильно облегчит работу. На полотне имеется шов, этот участок крепится на 2-3 замка. После этого расстояние между углами делится на 2 части, производится крепление замками, получившееся расстояние опять делится на 2 части и так далее, пока полотно натяжного потолка не будет надежно закреплено.

Пошаговая инструкция крепления представлена на этом рисунке:






Бескаркасная шумоизоляция стен своими руками

Материалы:

  • Плиты Изоплат, толщиной 12 мм
  • Клей для плит
  • Дюбель гвозди

Перед началом работ, желательно выровнять стены и замазать все отверстия, трещинки.
Если у вас очень кривые стены, то их нужно отштукатурить.

На лист наносим клей по периметру.

fac3127aec6ca147186f45c74aafae6a.jpgНаносим клей

Листы намазываем с шершавой поверхности клеем и вплотную прижимаем к стене.

Лицевая сторона – гладкая под отделку.

От пола отступите 3 см под подложку и ламинат (если это делать не будете, то не делайте отступ).

198eb99b597e1c94db62cd9b1a63545f.jpgОтступ от пола

Стыки между плитами закрываются герметиком и выравниваются шпаклевкой.

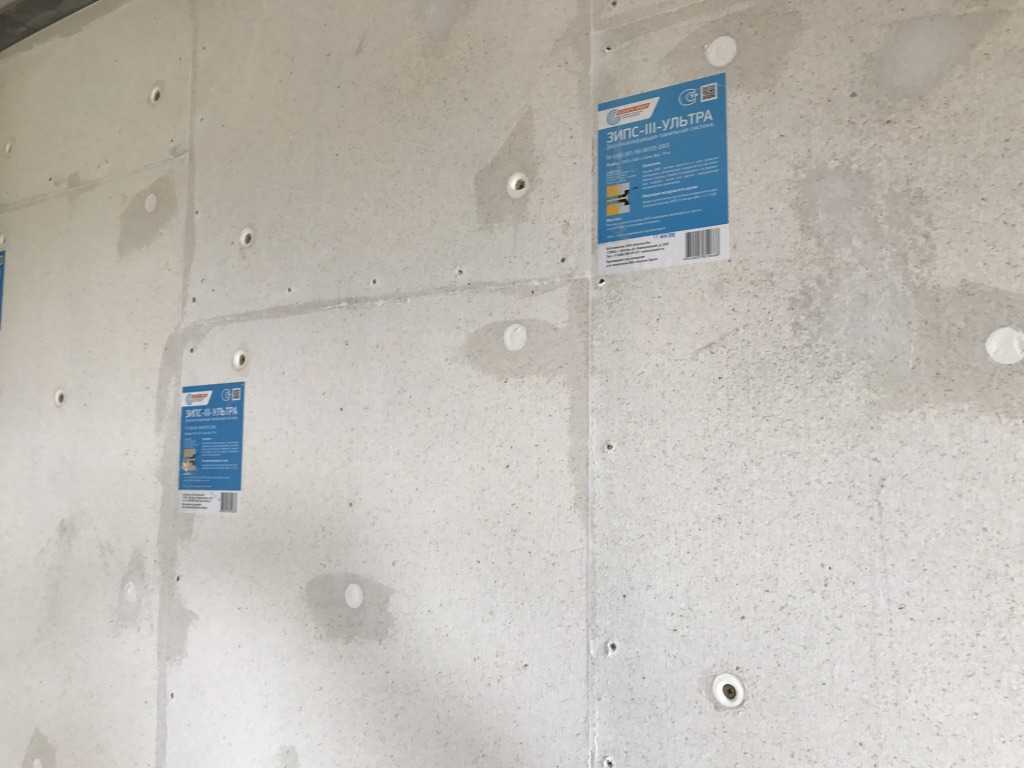

Для лучшего сцепления со стеной можно еще по краям забить дюбеля.

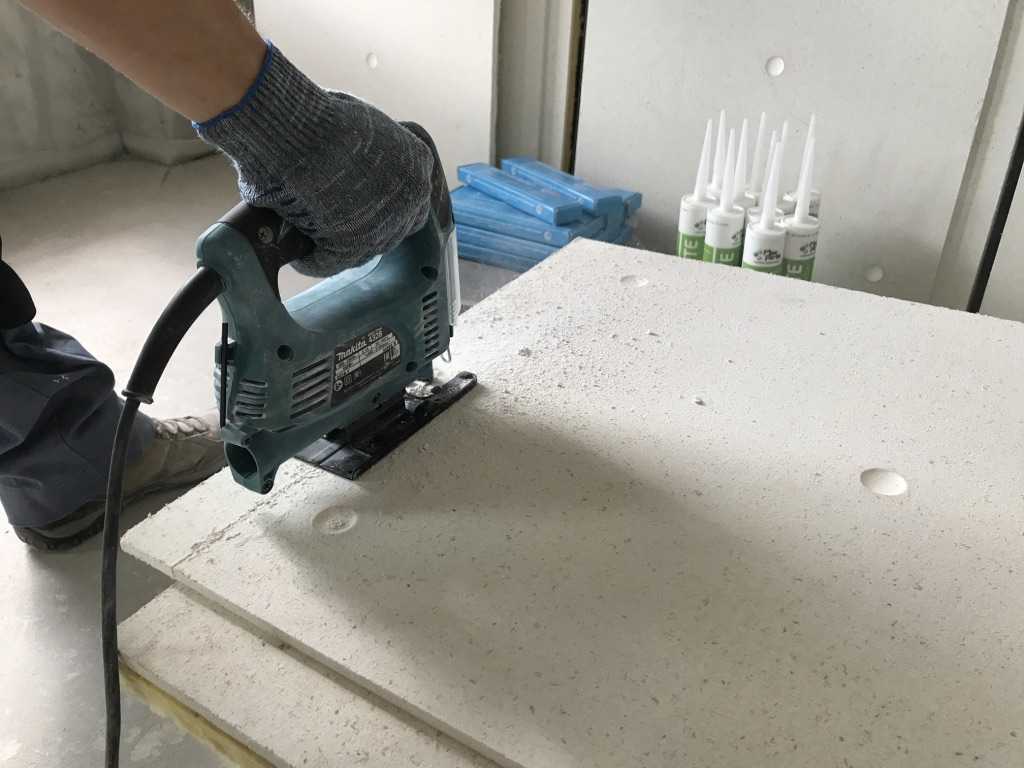

Панели легко отрезаются, если это нужно.

Подготовка

Правильное и последовательное проведение работ по подготовке крайне важно, поэтому знать об этом процессе нужно все. . Перед установкой звукоизоляции потребуется:

Перед установкой звукоизоляции потребуется:

  • заделать все существующие изъяны (трещины, щели и дыры);
  • провести тщательную изоляцию электрокабеля, труб, вентиляционных каналов;
  • выемки в зоне выключателей и розеток должны быть заделаны звукоизоляционными материалами с пористой структурой (минеральной ватой).

6875e2e7576913a9d3ef5d577771921d.jpgf3b8c84b91b298e44e84b7d29e2e4795.jpg7542e98070548d84cefff9a2697209c9.jpg

Поскольку изоляцию закрепляют к стене посредством монтажной пены или клея, важно, чтобы поверхность была максимально ровной. Чем скрупулезнее выполнены эти требования, тем плотнее и надежнее соединение материалов, обеспечивающих шумоизоляцию.

Если поверхность подготовлена, способы монтажа отличаются только видом клеевой основы и тем, как она используется.

  • Если применяют монтажную пену, ее наносят змейкой по всей площади и в середине.
  • Специальный клеевой состав для теплоизоляции выкладывают точками через каждые 30 см при толщине 3 см.


При этом гладкая сторона предназначена для финишной облицовки. Клей наносят на шероховатую сторону поверхности. После приклеивания необходимо закрепить листы саморезами, отверстия для них шпаклюют дополнительно.

Преимущества технологии

Главным достоинством подобной системы является отсутствие каркаса, что существенно сокращает бюджет и экономит время на его возведение.

Есть и другие достоинства:

  • Бескаркасный способ подходит для квартир (в том числе малогабаритных), так как панели обладают минимальной толщиной.
  • Пазогребневая система позволяет быстро и прочно стыковать фрагменты звукоизоляции.
  • Нет необходимости покупать и использовать виброизолирующие крепления.
  • Плиты фиксируют сразу к поверхностям.
  • После сборки можно сразу приступить к отделочным работам.

1d06b066dd1d53656eda4e6bea79669c.jpgea961e825b5b650c343ed84459fd5f68.jpg15aaba56c92d2630654c6558a9ff0304.jpg

Положительные отзывы о данном методе подтверждают, что он эффективен для квартир, частных, жилых зданий, небольших офисов, учебных заведений. Многие пользователи делятся, что сборку можно проводить самостоятельно, не обладая специальными знаниями. Однако многие отмечают, что не всегда такая шумоизоляция позволяет полностью избавиться от надоедливого шума.

Выполнить монтаж шумоизоляции без обрешетки возможно только тогда, когда стены практически ровные.


Устройство первого слоя бескаркасной звукоизоляции

Этот слой не обязателен, но он улучшит звукоизоляцию стены. Можно использовать самоклеящуюся мембрану.


Самоклеящаяся мембрана для звукоизоляции

Так же можно использовать тонкую (3-4 мм) ватиновую (войлоковую) прослойку.


Ватиновая звукоизоляционная подложка

Первый слой либо приклеивается к стене, либо фиксируется на пластиковые звукоизоляционные дюбеля или обычные саморезы, если стена не из бетона или кирпича, в этом случаем для фиксации подойдёт и строительный степлер. Мембрана укладывается в стык друг к другу, без нахлёста и зазоров, по уровню, горизонтально. Это нужно, что бы не было перепадов следующего слоя. Обязателен небольшой нахлёст на потолок, пол и перпендикулярные стены на ширину звукоизоляционной панели.

Как выбрать оптимальную звукоизоляцию

После того как все подготовительные работы выполнены, можно делать звукоизоляцию стен. Прежде всего нужно определиться с выбором необходимой конструкции.

Существуют каркасные и бескаркасные системы звукоизоляции.

В первом случае выстраивается профиль, далее в пространство между профилями металлокаркаса размещаются звукопоглощающие материалы МаксФорте, а в конце конструкция обшивается гипсоволокнистыми листами (ГВЛ) и гипсокартоном (ГКЛ).


Бескаркасные системы – это по сути то же самое, только в готовом варианте: к листам гипсоволокна (ГВЛ) уже приклеены звукопоглощающие плиты. Панели монтируются к стенам и также обшиваются гипсокартоном (ГКЛ).


При одинаковой толщине каркасные и бескаркасные системы по звукоизоляции идентичны друг другу. Тем не менее в нашей компании все схемы звукоизоляции основаны на каркасных вариантах. На наш взгляд у них есть ряд преимуществ, выгодно отличающих их от бескаркасных систем:

  • Каркасные системы автоматически выравнивают поверхность стены. Даже если стена кривая, нет необходимости тратиться на штукатурку и работы по выравниванию. При монтаже профилей рабочие выставят плоскость, к которой будет крепиться ГКЛ. Бескаркасные системы полностью повторяют рельеф стены, поэтому перед монтажом панелей стены требуется выровнять!
  • Меньшее количество точек крепления. Зачастую профиль можно установить враспор между полом и потолком и вообще не крепить к стене, но даже если крепление необходимо (высота помещения больше 3 метров или планируются большие нагрузки), то у каркасных систем количество точек крепления в 3-4 раза меньше, чем у бескаркасных. Хотя узлы креплений виброизолированы, нужно понимать, что полностью снять вибрационную нагрузку не способен ни один эластомер, поэтому чем меньше креплений, тем лучше!
  • Облицовка на каркасе способна выдержать большие консольные нагрузки. На такие стены не проблема повесить кондиционер, телевизор, кухонные шкафы и прочие тяжелые предметы.
  • Монтаж звукоизоляции на каркасе способен выполнить любой рабочий, занимающийся ремонтом квартир, поскольку используется стандартная технология строительства КНАУФ.

Звукоизоляцию стены – это не просто звукопоглощающие материалы МаксФорте, это вся конструкция в целом!

Поэтому выбрав шумоизоляцию стены по каркасной технологии, необходимо разобраться, от чего зависит приращение звукоизоляции, и постараться собрать конструкцию максимально правильно.

Бескаркасная технология

1d7ea5f3a2eaf13cc06197f858a57073.jpgОдним из способов устройства дополнительной звукоизоляции в помещении является технология бескаркасной звукоизоляции стен, но для ее качественного выполнения, как впрочем и для осуществления шумоизоляции стен  при помощи пробковых материалов и другими методами, необходимо выполнить подготовительные работы, от качества которых во многом зависит способность вновь созданных конструкций выполнять шумопоглощающие функции.

Подготовительные мероприятия заключаются в следующем:

  1. В первую очередь необходимо полностью герметизировать обрабатываемую поверхность. Для этого тщательно заделываются все трещины, дыры и раковины.Минвата подойдет для заделки мелких полостей
  2. Если сквозь стены проходят трубы, электрические кабеля, вентиляционные каналы и другие коммуникации, то места их прохода тоже должны быть тщательно изолированы.
  3. Полости, находящиеся за розетками и выключателями различного назначения, заделываются минеральной ватой или другим пористым .
  4. Изолируемая поверхность должна быть безупречно ровной, потому что изоляционный материал в этом случае крепится непосредственно к стенам при помощи клея, и чем ровнее их поверхность, тем надежнее соединение.

Последовательно и качественно выполненные подготовительные работы обеспечат возможность создания стен изолированных от внешних звуков, которые позволят в свою очередь создать комфортную обстановку в помещении.

Без выполнения подготовительных мероприятий вся остальная работа по звукоизоляции не только не эффективна, но даже бесполезна.

Подготовке поверхностей под устройство бескаркасной звукоизоляции необходимо уделить особое внимание, учитывая также, что подготовительный этап представляет собой очень ответственный и достаточно трудоемкий процесс. .

Звукоизоляция стен в квартире

Звук может бывает разной частоты и вибрации. Так, разговор соседей имеет одну вибрация, перфоратор издает звуки другой частоты. Да и сами материалы, из которых построены наши дома, также проводят звук. Материалы для звукоизоляции стен бывают звукоотталкивающие и звукопоглощающие.

Есть две основных технологии звукоизоляции стен: каркасная и бескаркасная.

Бескаркасная крепится сразу к стене и не требует дополнительной отделки, съедает меньше пространства и происходит с вашими небольшими трудозатратами. Но стоимость будет выше, чем каркасная шумоизоляция.


Для каркасной технологии берется звукопоглощающий материал, который сверху обшивается гипсокартоном. Съедает драгоценные сантиметры площади, более трудозатратно, но это самый доступный вариант.

Звукоизоляция потолка и стен

Если с полом ещё реально управиться в одиночку, то звукоизоляцию потолка проще и лучше производить с напарником.

Потолок и стены выравниваем, грунтуем и наклеиваем внахлест мембрану PS. Мембрана, наклеенная на потолок, должна иметь припуск в 20-30 миллиметров, который послужит основой для нахлеста при оклеивании стен.

Если вы еще не постелили напольное покрытие, соедините нижние края наклеенной на стены мембраны с мембраной, наклеенной на пол. Это и даст вам ту самую герметичность, о которой мы писали выше. Работая со стенами, не забывайте вырезать отверстия для розеток. Работая с розетками, не забывайте наш совет из предыдущего материала серии.

Закончив с подложкой, приступаем к монтажу звукоизоляционных плит. Панели монтируются вертикально в шахматном порядке. Крепят их с помощью специальных пластиковых дюбелей, которые, в отличие от металлических, частично гасят вибрацию. Шляпки дюбелей не должны торчать из стены, поэтому, перед тем как забить дюбель, с помощью дрели и сверла, делаем небольшой потай — углубление в котором спрячется шляпка.

Все швы между панелями и шляпки дюбелей необходимо обработать силиконовым герметиком.

К панелям крепим листы влагостойкого гипсокартона. Делаем это с помощью небольших саморезов. Оптимальная длина — 32 миллиметра. Такой саморез удержит лист ГВЛ и не создаст мостик шума. Поверх зашпталеванного гипсокартона можно монтировать элементы выбранной вами декоративной отделки.

Что касается потолка, то его не обязательно обшивать листами ГВЛ, можно сразу монтировать натяжной потолок поверх звукоизоляционной плиты.

Как видите, технология несложная. Хотя сопутствующие работы, например, перенос розеток и выключателей, шпатлёвка и чистовая отделка, могут вызвать затруднения у среднестатистического гражданина. В этом случае, разумнее всего будет поручить работу профессионалам, чтобы сэкономить собственное время, нервы и, возможно, здоровье.

Приемка квартиры в новостройке ЖК Отрада

Руководство по звукоизоляции стен


Руководство по звукоизоляции стен

В руководстве описан метод шумоизоляции стен при помощи многослойной конструкции из звукоизоляционного материала, гипсокартонных листов и сопутствующих дополнений. Это оптимальный вариант для новичка со средним бюджетом.

Звукоизоляция стен должна быть комплексной, тогда эффект будет максимально ощутимым.

Начните с поиска разного рода отверстий и трещин на стенах. Зашпаклюйте найденные дефекты.


Зашпаклюйте найденные дефекты

Учитывайте и тот факт, что розетки также относятся к числу главных источников шума, особенно в многоквартирных панельных домах. Поэтому, прежде чем приступать к обустройству звукоизоляции, вы должны соответствующим образом подготовить розетки.

Отключите электроснабжение квартиры или дома. Дополнительно проверьте розетку на отсутствие напряжения при помощи специального тестера. Убедившись в отсутствии тока, разберите розетку и выньте ее из отверстия.


Проверка розетки

Заполните проем минватой либо поролоном, заделайте материал гипсом либо другой подходящей быстросхватывающейся смесью, а затем верните розетку обратно. Благодаря такой простой отделке звукоизоляционные свойства розетки будут существенно увеличены.

Обустройте герметизацию и звукоизоляцию отопительных труб в местах их соединения со стенами. Не игнорируйте это и другие упомянутые дополнительные мероприятия. Даже такие мелочи позволяют значительно улучшить показатели звукоизоляции стен, при этом работа выполняется очень легко: вам нужно лишь заделать швы между отопительными трубами и стенами с помощью эластичного герметика.

Используйте именно эластичное средство – такой материал, в отличие от своих неэластичных аналогов, нормально переносит температурные перепады.

После этого можете приступать к основному этапу работы.

Видео — Звукоизоляция розетки

Первый шаг

Соберите обрешетку из металлопрофиля.

Сначала используйте направляющий профиль. Предварительно зафиксируйте в месте крепления профиля к стене специальную шумоизоляционную ленту. Благодаря ленте будет дополнительно улучшена звукоизоляция.


Звукоизоляционная лента

Прикрепите профиль сначала к полу, затем к потолку, а после этого к стенам. В местах сопряжения профилей скрепите их при помощи саморезов.

В таком же порядке подготовьте стоечный профиль. Его нужно установить в закрепленный ранее направляющий профиль с шагом 600 мм (стандартное значение, в остальном руководствуйтесь размером выбранного шумоизоляционного материала).


Крепление профилей к стене

Проверьте ровность установки элементов каркаса уровнем либо отвесом. Окончательно скрепите стоечный профиль с направляющим с помощью саморезов. Поверхность профилей оклейте звукоизоляционной лентой для предотвращения потери шумоизоляционных свойств в местах соприкосновения каркаса с листами гипсокартона.

Второй шаг

Заполните свободное пространство каркаса выбранным шумоизоляционным материалом


Шумоизоляция стен в квартире

Заполните свободное пространство каркаса выбранным шумоизоляционным материалом. В комплексе с гипсокартоном чаще всего применяются звукоизоляционные материалы на основе каменной ваты. Работа с такими материалами требует обязательного использования средств индивидуальной защиты – респиратора и перчаток.

При желании можете отдать предпочтение другому звукоизоляционному материалу на свое усмотрение.

Третий шаг

Приступайте к креплению гипсокартонных листов. Для фиксации гипсокартона используйте саморезы либо шурупы длиной 2,5 см.

Звукоизоляция стен минеральной ватой и гипсокартоном


Шпаклевка стыков

Звукоизоляция стен в квартире своими руками

Четвертый шаг

Тщательно заделайте места стыков листов шпаклевкой. Зазоры между поверхностями помещения и листами обшивки заполните эластичным герметиком.

На этом звукоизоляция стен готова. В завершение вам останется обработать гипсокартонную обшивку грунтовкой и выполнить финишную отделку выбранным материалом.

Удачной работы!

Видео – Звукоизоляция стен своими руками

Звукоизоляция стен. Подготовка

Прежде чем приступить к звукоизоляции стен их следует внимательно осмотреть.

Стены проверяются на наличие трещин, щелей или внутренних пустот. При обнаружении подобных дефектов их необходимо тщательно заделать (), чтобы вернуть исходную расчетную звукоизоляцию.


Если стены исполнены кладкой (кирпичные, из пенобетона), то перед возведением звукоизоляции их желательно оштукатурить. Штукатурка исключает все недостатки кладки (щели, неплотности, пористость и т.д.) и несколько увеличивает массу ограждения. Так слой штукатурки толщиной около 2 см добавит 1 дБ звукоизоляции к кирпичным стенам, 2–3 дБ к стенам из легких пористых бетонов и 4–5 дБ к пустотелым стеновым блокам.

Существующие розетки лучше перенести, а прежнее место заделать гипсовой безусадочной шпаклевкой.

Разновидности шумов

Начнем с того, что шумы отличаются друг от друга. В настоящее время специалисты делят их на четыре группы:

  1. Ударные. К примеру, соседи забивают в стену, разделяющую вашу и их квартиру, гвоздь.
  2. Воздушные. К ним можно отнести разговор, плачь ребенка, крик животного или птицы, волны от музыки.
  3. Структурные. К этому виду относятся колебания волн внутри здания, которые передаются по его несущим конструкциям. К примеру, перемещение лифта, скрип входной двери, волны внутри вентиляционной системы от вращения пропеллера вентилятора.
  4. Отражающиеся. Сложный вид, который является подвидом все предыдущих. По сути, это звуковые волны, которые проникают внутрь помещений квартиры и отражаются от предметов, расположенных внутри комнат.


Как вы сами понимаете, нас будут интересовать ударные и воздушные звуки, которые доносятся из квартир соседей. Как можно от них избавить, и если не полностью, то хотя бы частично. Вариант один – установить систему шумоизоляции на стене. Но нужно понимать, что звукоизоляция должна в этом случае выполнять сразу две функции.

  • Это собственно изоляция, то есть, отражающая способность, которая не позволяет шумам проникать внутрь вашей квартиры со стороны соседей.
  • И особенность поглощать звуки. Эта функция спасет ваших соседей от шумов, исходящих из вашей квартиры.


Разновидности акустических материалов

Все изделия, использующиеся для шумоизоляции, делятся на 3 группы:

  1. Поглотители звука. Сюда относятся различные пористые изделия – минеральная вата, пробковые плиты и обои, поролон и войлок.
  2. Изоляторы (отражатели) – многослойные панели и тонкие мембраны, сделанные из природных минералов, например, арагонита (полиморфный карбонат кальция).
  3. Демпферы – полиуретановые эластомеры для гашения низкочастотных колебаний, передающихся через конструкции.


Первая группа акустических материалов действует по принципу поглощения звуковых волн мелкими порами и применяется достаточно давно. Их преимущества таковы:

  • доступная цена;
  • небольшой вес;
  • простота установки.


Применение базальтового волокна

Справка. Большинство пористых изделий одновременно служат для теплоизоляции помещений.


Пробковая обшивка в рулоне

Минус у поглотителей шума всего один: значительная толщина (до 10 см). Поэтому базальтовая вата успешно используется в составе гипсокартонных систем, собираемых на металлическом каркасе. Более тонкие изделия из пробки, поролона и войлока монтируются прямо на стену, но по эффективности они уступают минвате.


Отражающая мембрана Texaund

Ярким примером звукоизоляционных материалов для потолков и стен служат мембраны от бренда Тексаунд толщиной до 35 мм, изготавливаемые на основе природного минерала (карбоната кальция). Они рассчитаны на бескаркасный способ монтажа на всю поверхность стены. Звук отражается за счет плотности и массивности этих мембран. Также играет роль полная герметизация помещения от межкомнатных перегородок, не позволяющая распространяться звуковым колебаниям через воздух.


Демпфирующие пенополиуретановые плиты Sylomer

Полиуретановые эластомеры (к примеру, от бренда Sylomer) представляют собой рулонные виброзащитные покрытия толщиной 12,5—25 мм — демпферы. Их назначение – изоляция комнат от низкочастотных шумов, проще говоря, от стуков, заставляющих вибрировать ваши стены и перекрытия.


Трехслойная полимерная защита «100 дБ-ВиброПОЛ»

Примечание. Не стоит забывать и о более дешевых акустических материалах – гипсокартоне и различных деревянных элементах. Они тоже снижают уровень шума, хотя и не так эффективно.

Материалы

Для самого сооружения используют листы гипсоволокна, обладающие звукопоглощающими свойствами. Чтобы максимально снизить уровень звука, нужна внушительная толщина этого материала. Для звукоизоляции применяют базальтовую или минеральную стекловату.

Данные материалы отличатся своими характеристиками.

  • В каждой панели есть виброизоляционный узел для надежной фиксации.
  • Стыки плит могут быть проложены лентой или проклеены герметиком, который не пропускает шум.
  • Панели не должны иметь слишком плотного соединения с напольным покрытием.

d886bd24cff01e843467669eeff7fa20.jpg0f6bb5430e9567e56adaa6a17d61f017.jpg4a94bedfaee53b81f72f94c36ecc3115.jpg

Такой вид шумоизоляции оптимален в квартире, так как предусматривает задействование меньшей площади по сравнению с каркасным вариантом.

После установки проводят облицовочные работы с использованием гипсокартонных листов. В целях звукоизоляции не стоит применять изделия из газонаполненных материалов на основе полистирола, полиуретана и ячеистые пластические изделия (например, пенопласт). Они не всегда соответствуют нормам пожаробезопасности, недостаточно эффективны, как шумоизоляторы, больше подходят для теплоизоляции. Самой тонкой звукоизоляционной плитой является изоплат. Его размеры составляют от 12 до 25 мм. Гипсоволокно имеет толщину от 40 до 120 мм.


Звукоизоляция перегородок

Звукоизоляция межкомнатных перегородок из гипсокартона и материалов SoundGuard это лучшее решение для качественной шумоизоляции между помещениями. Минимальная толщина конструкции — 100 мм. Максимальная толщина зависит от типа и уровня шума от которого нужно избавиться. Индекс звукоизоляции перегородок зависит от толщины конструкции.
4e92f8d1cdc1a72c48b913e76ec0904c.jpg349400b1f5402914c2293b66ac8f2337.jpgbf565280156f87ac84cadf8c0fe88565.jpg

Материалы для звукоизоляции перегородок

  • Звукоизоляционные панели SoundGuard
  • Профиль направляющий, профиль стоечный
  • Демпфирующая лента SoundGuard Band Rubber
  • Виброразвязывающие шайбы SoundGuard Vibro Washer 8 × 18
  • Герметик SoundGuard Seal
  • Самоклеящаяся лента SoundGuard Tape
  • Крепеж
  • Гипсоволокнистые и гипсокартонные листы.

Монтаж звукоизоляции перегородок:

1. По периметру будущей конструкции к полу, стенам и потолку крепятся направляющие профили с предварительно наклеенной на торец профиля демпферной
лентой SoundGuard Band Rubber.
2.Для уменьшения передачи структурного шума в точках крепления направляющего профиля применяется виброразвязывающая шайба SoundGuard Vibro Washer 8 × 18 с шагом 600 мм. При использовании виброразвязывающей шайбы SoundGuard Vibro Washer 8 × 18 диаметр отверстия в профиле под крепеж должен быть 10 мм.
3.Боковая стенка направляющего профиля и торец стоечного профиля проклеиваются демпферной
лентой SoundGuard Band Rubber.
4.Стоечные профили устанавливаются с шагом 400–600 мм. Внутренняя полость каркаса заполняется звукопоглощающим материалом из линейки SoundGuard.
5.С использованием саморезов ГМ 3,5 × 25 каркас обшивается звукоизоляционными панелями SoundGuard. Панели монтируются вразбежку по отношению к предыдущему ряду, вплотную к прилегающим поверхностям (стены, пол, потолок), без зазоров.
6.Шляпка самореза слегка утапливается и изолируется от прямого соприкосновения с облицовочным гипсокартонным листом с помощью герметика
SoundGuard Seal.
7.Места стыков панелей между собой и швы примыкания к полу, стенам и потолку при помощи шпателя или монтажного пистолета заполняются герметиком SoundGuard Seal, желательно не ранее, чем через 24 часа после монтажа, и проклеиваются самоклеющейся лентой SoundGuard Tape.
8.Финишная облицовка конструкции производится двумя слоями: первый слой из гипсоволокнистого или гипсокартонного листа, второй — из гипсокартонного листа. Первый облицовочный лист крепится саморезами ГМ 3,5 × 35 к профилю каркаса с усилением соединения путем точечного нанесения герметика SoundGuard Seal.
9.Финишный слой крепится универсальными саморезами 5 × 45 к гипсоволокнистому листу с усилением соединения при помощи точечного нанесения герметика SoundGuard Seal. При этом важно избегать попадания саморезов в металлический каркас конструкции.

Сколько стоит звукоизоляция перегородок?

Звукоизоляция в квартире как выбрать материалы

Есть два типа материалов, снижающих уровень шумов в квартире: для звукоизоляции и звукопоглощения. Материалы для звукоизоляции снижают уровень шумов при прохождении через них, для звукопоглощения — снижают уровень отраженного сигнала. Чтобы помещение не было «гулким» требуется звукопоглощение, чтобы не слышать соседей — звукоизоляция, но лучших результатов добиваются используя оба типа материалов.

При устройстве звукоизоляции по традиционным схемам звукопоглощающими материалами является обычно минеральная вата — базальтовая или из стекловолокна плотностью 35-40 кг/м3. Именно они имеют оптимальные характеристики — рассеивают в своей толще звуковые волны, характерные для речи. В качестве звукопоглощения используются жесткие ограждающие материалы — ГВЛ, ГКЛ, фанера, ОСП. Они все могут использоваться, так как имеют примерно одинаковые характеристики по звукоотражению, но лучше работают два слоя из разных материалов — звук больше ослабляется при прохождении слоев разной плотности.


Звукоизоляционные характеристики некоторых видов минеральной ваты в речевом диапазоне

Немного о том, стоит ли использовать звукоизоляционную минеральную вату. При ее использовании характеристики по звукоизоляции повышаются на 2-5 дБ

В некоторых случаях это важно, в других можно пренебречь. Особенно если посмотреть на цену: она в 2-3 раза выше, чем у обычных минват этой плотности

Так что если есть необходимость сэкономить, можно выбирать из нормальных марок обычной базальтовой или минеральной ваты. Характеристики некоторых из них приведены в таблице выше, а некоторые распространенные марки специализированных материалов приведены приведены в другой таблице — ниже.

Название 125 гц 250 Гц 500 гц 1000 гц 2000 Гц 4000 Гц
50 мм 100 мм 50 мм 100 мм 50 мм 100 мм 50 мм 100 мм 50 мм 100 мм 50 мм 100 мм
Акустик БАТТС 0,16 0,6 0,41 0,88 0,96 0,97 0,95 0,97 0,89 1,0 0,84 0,96
Acoustic Wool Concept 0.2 0,65 0.55 1,0 0.95 1,0 0.95 0,95 0.85 0,9 0.75 0,9
Шуманет БМ 0,26 0,67 1,0 1,0 0,99 0,9
Шуманет СК 0,41 0,59 1 0,95 0,73 0,83
Acoustik Wool Perfect 0.75 1.0 1.0 0.95 0.85 0.7

Как видите, вполне можно подобрать базальтовую вату, близкую по характеристикам к специализированным.

Несколько слов об использовании различных тонких материалов — пленок, вспененных, металлизированных и других. В качестве защиты от воздушного шума (речи, которую мы слышим через ограждения) их использовать нельзя. Они почти никак не работают. Они могут немного уменьшить ударные шумы, но разговор соседей вы будете слышать так же отчетливо (если повезет, то чуууточку тише).

Результаты тестов различных конструкций

Если хотите чтобы звукоизоляция в квартире была хорошей, точно не стоит экономить на виброразвязке со стенами и потолком (при организации каркасной звукоизоляции). О том, что под профили стоит укладывать звукоизоляционные прокладки уже говорили, также как и об использовании виброгасящих подвесов. Но также очень желательно крепить стойки тоже не жестко, а с использованием SilentJoint — виброразвязывающим креплением, которое дает дополнительное улучшение характеристик. Это прокладки из специального материала Sylomer. Его, кстати, можно использовать в качестве подкладок для вибро-звуковой развязки вместо этих креплений, но вряд ли это обойдется дешевле. Другой вопрос, если подобных креплений вы не найдете. Тогда «Силомер» — это лучший выход.

Монтаж листов ГКЛ на звукоизоляционные панели

Тут начинается самое интересное, поскольку имеется множество споров в сети, как правильно монтировать листы ГКЛ к звукоизоляционным панелям. Давайте посмотрим в чём же дело.

Производители рекомендуют монтировать листы ГКЛ прямо на панели саморезами 19-25 мм. При том, что саморез не должен доходить до стены и не должен являться мостиком для прохождения звука (металл хорошо проводит звук). Но, он являться им будет в любом случае, доходит он до стены или нет. Это первый момент.

Крепление ГКЛ к звукоизоляционным панелям

Второй способ крепления более надёжен и долговечен. Листы ГКЛ крепятся на те же дюбеля напрямую к стене в нескольких местах. Дополнительно лист ГКЛ промазывается силиконовым герметиком, лист приклеивается на герметик к панели и потом бурятся отверстия для крепления к стене. Этот способ явно надёжнее и герметик дополнительно гасит звуковые колебания. После бурения отверстия в него можно так же дополнительно залить силиконовый герметик, а потом забивать дюбель.

При креплении листов ГКЛ на саморезы к панели лучше использовать саморезы по ГВЛ, так же лучше крепить их наискосок, под 45 градусов, это обеспечит более надёжную фиксацию.

Листы ГКЛ нужно выставить по уровню, монтировать в разбежку, со смещением на половину листа верхнего слоя, это обеспечит более надёжное крепление.

Шумоизоляция стен в квартире современные материалы

Самые распространенные материалы для звукоизоляции стен:

  • Минеральная вата
  • Мембранные полотна
  • Бескаркасные панели, например Соноплат или Изоплат

Материалы бывают разной пористости, экологичности, стоимости и страны производства.

Например, очень удобные немецкие звукоизоляционные панели Соноплат обойдутся в среднем вам от 25000 рублей. Но, конечно, не нужно возводить каркасы и еще какие-то сложные манипуляции делать. Все просто, но не для всех доступно.

673fbdd0adc0b8c2dd349100276fe492.jpgПанели Соноплат

Плиты Изоплат уже более доступный вариант. Панели 2700*1200 мм стоят от 800 рублей за лист, цена зависит от толщины плиты.

f51eafa756930ba00e555f64f5a80f0b.jpgПлиты Изоплата

Панели полностью экологичны, т.к. состоят из прессованных опилок, выполняют функцию теплоизоляции и выравнивает стены. Неплохим вариантом является для небольших помещений, т.к. почти не съедает пространство. Поверх него можно делать любой декор, как покраску стен, так и поклейку обоев.

Звукопоглощающие мембраны также идут под каркас, как и минеральная вата.

Самым доступным вариантом будет каркасная система звукоизоляции. Использование гипсокартона и наполнителя. Гипсокартон сам по себе отлично снижает проходимость звука, некоторые мастера используют его в два слоя. Минеральная вата также имеет доступную цену.

7bb5d17971033db867a3810e85ee7075.jpgМинеральная вата

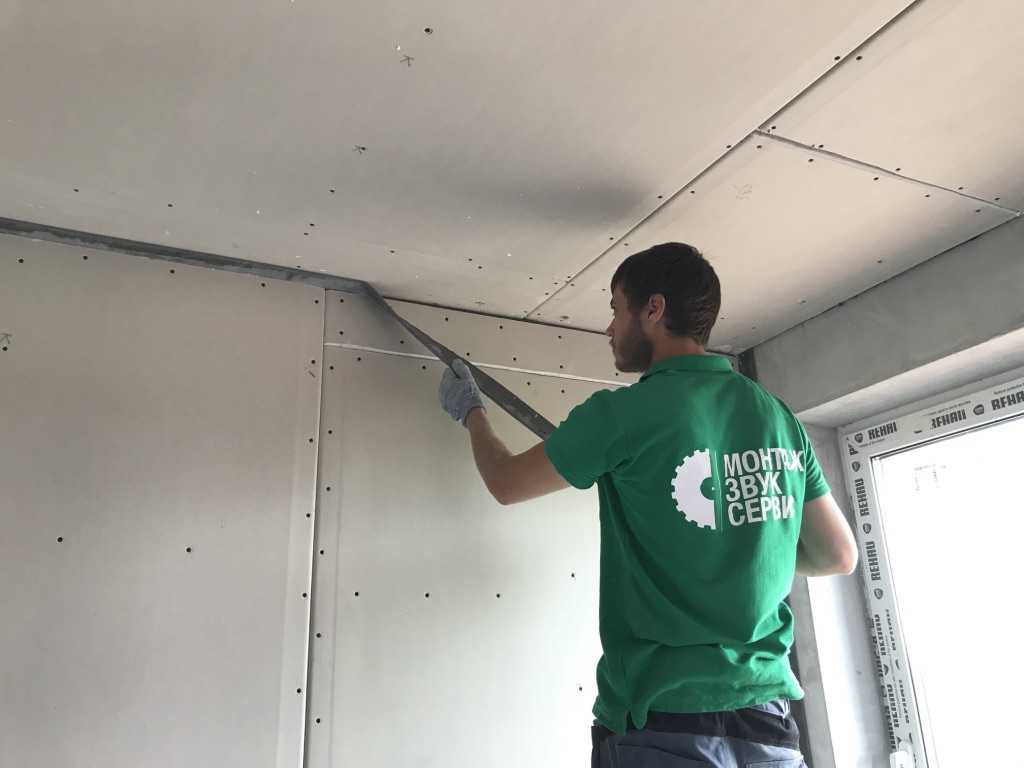

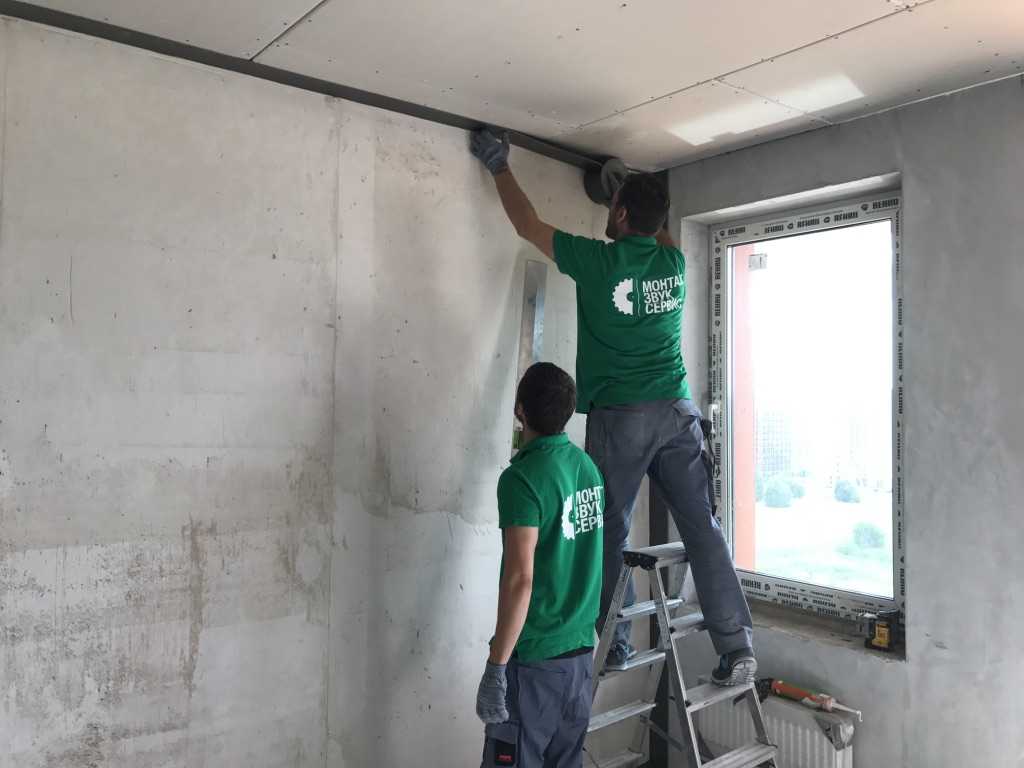

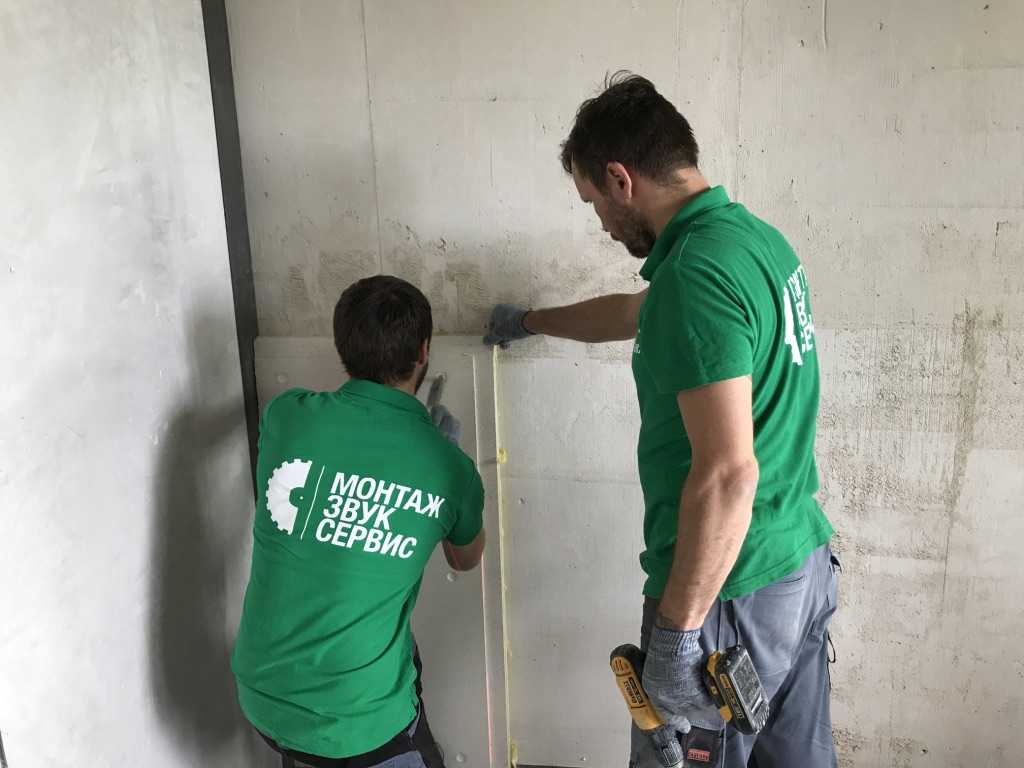

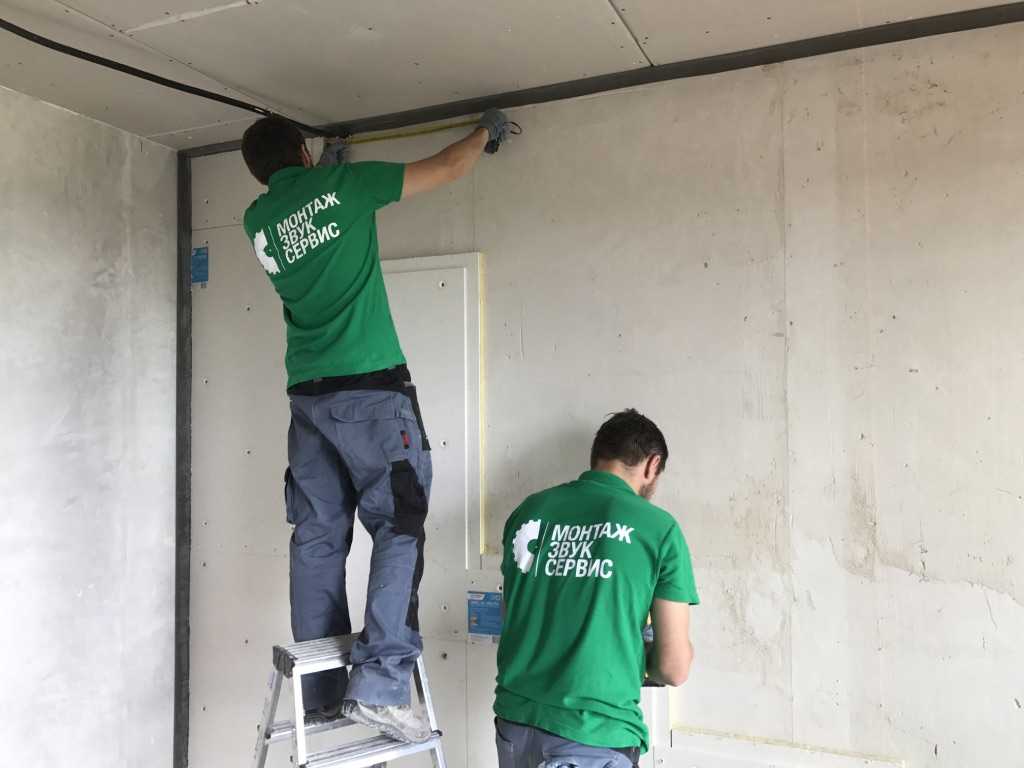

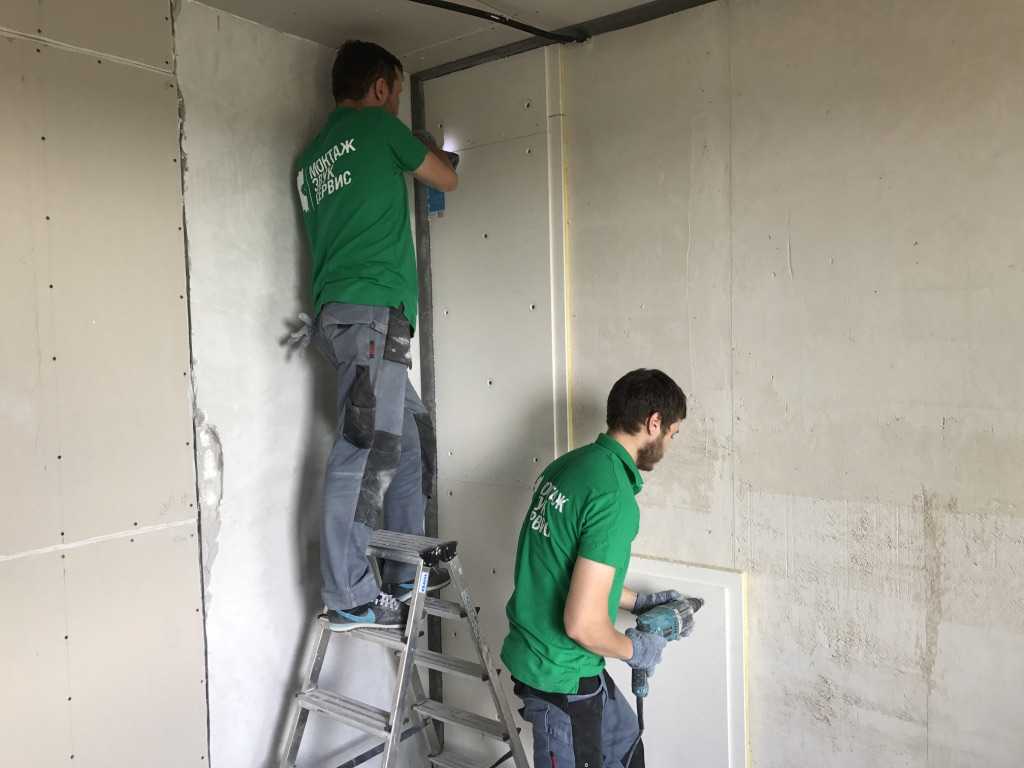

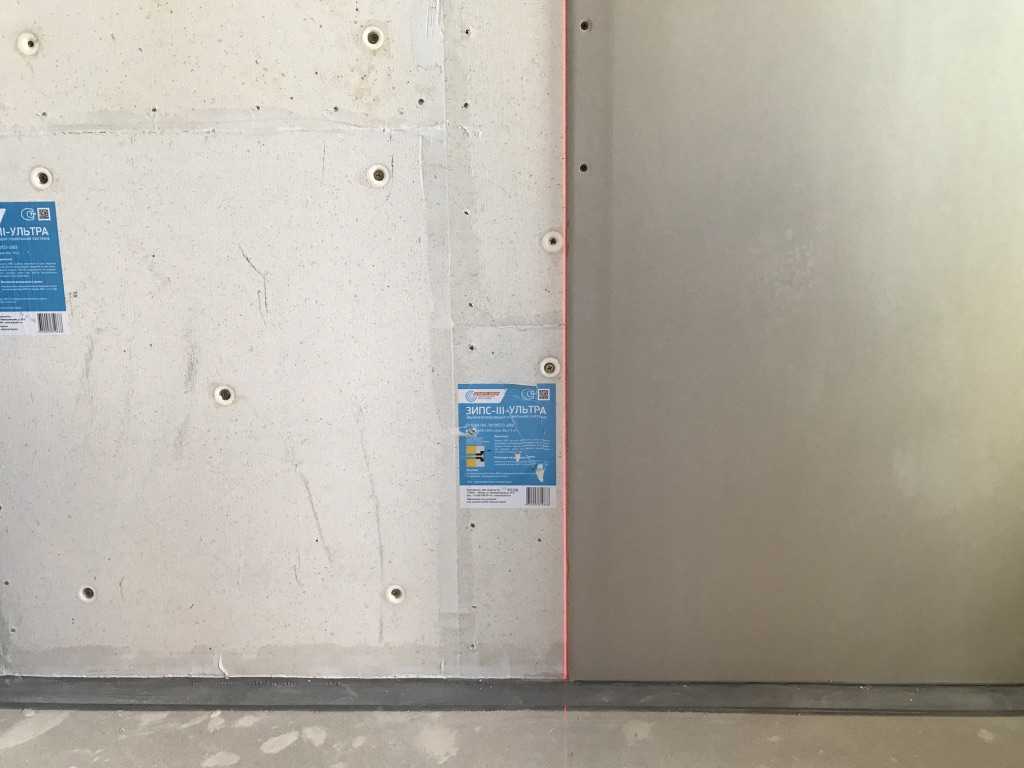

Пример звукоизоляции стены



e106b970b163111e5319a4785dae9294.jpgd824819b1f98f456041727a605ccf790.jpgab7c6d203156b42c12eb982123c7cd6f.jpgfaaca1366bff43591ae0731c8df2abe5.jpg5a425c38660715126c9b07fa902790a2.jpg8ad963f859b00eda45bc997ecafcab0c.jpg8bcba014d9ae2a8e25924a8d1728faa2.jpg09a15144108484292c0306395312fa3c.jpge578498bab98f95ee19f303fd9044c3c.jpg3f6f2e9bd2ff3db5bcd89387c2cba658.jpg0b1c93c6cdb73cee59c5a6b55dfeb4ee.jpge57586d9dcde57791d897d404f2d6e82.jpg09e25fa723e9392b08a790085ff12157.jpg122313276a0d08864e7287527b0c2907.jpga9c39a52dc7932714be7f4066f38b088.jpg97995dc169c24cb7fb311ccc2b68fb5d.jpg93ff60504dfcd7516ea5696198cfebe2.jpgf2c481a70b063cbc7f79893dcb0ec3af.jpge3a053ef5ac2c6c54882172f2e546ec2.jpge8ff4066e5ec6693aeabb380c29f775b.jpg9c1fe3645d4c729c643c15d4cb2a5090.jpgca966f1934906b99192954c4318d2b6e.jpg8f1d1e884594b7f752d87fdc5ed0d217.jpgf65c303a7d38c6e48b6c31b270bad82c.jpgdb9cb62f7cebd8a9cb87d172168fe8cc.jpg05958fe8b6dcb4a472183a100cbfe620.jpgb3c7c10d21dda5cdc405527cd33f2df4.jpgab1ee02a2a53e010a9a9342ec5581a36.jpg3772d19507eeb33526e9f861c3ce6390.jpg88b88f4732bc2d05b1d46f8136accda2.jpg1bb7c94be0ef74b2085169b5a78f8100.jpg434cd7ad1a34bdc92e270878d4a0c93b.jpgce5a55635da830e0068b6162a81c368a.jpg41e0614ba85e4ddc3cdc3a961c086901.jpg350835bfc45edab47c1e74f8b566580d.jpg0924924ba70ec0696a95d2392176bea8.jpg61a56cea17561a2ed313f0394c01e818.jpg



Бескаркасная звукоизоляция стены в квартире

Практика показывает, что для современных условий индекс звукоизоляции воздушного шума для стен между квартирами должен быть не менее 62 дБ (на 8 дБ выше самых строгих норм ).

Такая звукоизоляция обеспечивается только полуметровая кирпичная стена (в два кирпича). Все остальные стены в той или иной степени нуждаются в дополнительной звукоизоляции.

Так, к примеру, в панельном доме железобетонные стены имеют толщину 140 мм и по «закону массы» звукоизоляция стен составляет Rw = 50 дБ.

В монолитных домах стены с соседями выполнены обычно из двойных перегородок из пенобетона или пазогребневых плит (ПГП), иногда с заполнением воздушного промежутка минватой.

Звукоизоляция стены с формулой: ПГП 80 мм + минвата + ПГП 80 мм, имеет индекс  Rw = 50–53 дБ.

Аналогичные двойные стены из пенобетона даст Rw = 45–47 дБ.

Такие стены с соседями несмотря на то, что состоят из двух независимых частей на выходе дают не очень хороший результат. Проблема в самих блоках, они имеют неудачные условие излучения, низкие внутренние потери и не могут быть смонтированы без жестких связей к примыкающим конструкциям (полу, потолку).

Иногда в монолитных домах делают даже однослойные стены из пеноблока D500, толщиной 200 мм с еще более низкой звукоизоляцией. Такое нарушение строительных норм вообще не поддается никакой критике: звукоизоляция стены по воздушному шуму всего 43 дБ! Обычно, в такой ситуации клиенты говорят: «слышно все».

Звукоизоляция пола

Чтобы звукоизоляция в квартире была полной, проводят еще мероприятия по шумоизоляции пола. Тут преследуют две цели: как можно меньше мешать соседям снизу и снизить или убрать отражающий эффект жесткого напольного покрытия (ламинат, паркет).

Если в процессе ремонта идет выравнивание пола стяжкой, то в ее толщу можно уложить слой пенополистирола. Кроме теплоизоляции (важна при устройстве теплого пола) он также будет защищать от ударных шумов. Если теплоизоляция вам не нужна, лучше использовать тонкие вспененные материалы. По звукоизоляции пола они дадут тот же эффект, что и 5 см пенопласт.


Капитальное решение звукоизоляции пола — со стяжкой

В любом случае, при устройстве плавающей стяжки необходимо позаботиться об обособлении плиты от стен — чтобы не передавались вибрации. Для этого по периметру раскатывают специальную виброгасящую ленту, но можно тот же материал, что вы уложили в стяжку  нарезать на полосы шириной 10-15 см и раскатать вдоль стен. После того как стяжка наберет хотя бы половину прочности, излишки ленты можно срезать.

Если пол относительно ровный, его ровняют укладывая фанеру (в два слоя, швы в разбежку, швы , а сверху подложка под ламинат и само покрытие. При таком способе укладки и пол получается довольно «гулким» и соседям снизу хорошо слышны ваши передвижения. Для уменьшения эффекта рекомендуют использовать специальную звукоизолирующую подложку (например, АКУФЛЕКС) или пробку

Только тоже обратите внимание, что эти материалы уберут ударный шум и сделают его не таким «гулким». Полной звукоизоляции пола этим вы не добьетесь

Для хорошей звукоизоляции пола в квартире звукоизоляционные материалы кладут под фанеру, а по ламинат/паркет — пробковую или звукоизоляционную подложку — для снижения ударных шумов

Чтобы получить лучший эффект, под фанеру укладывают все те же звукоизоляционные плиты -подходят марки Роквул или Макс Форте Шумоизол (меньшая толщина при лучших характеристиках). Сверху — два слоя фанеры или ГВЛ+фанера. Листы укладываются в разбежку, крепятся саморезами. По периметру надо не забыть уложить кромочную ленту (звуко- вибро- гасящую) или порезанный материал с аналогичными характеристиками. Вот в этом случае звукоизоляция пола будет отсекать не только ударные шумы, но и разговоры, причем не вы не будете слышать соседей снизу, ни они вас.

Устройство системы

Чтобы снизить проникновение посторонних звуков, предстоит создать конструкцию в виде плиты из звукоизолирующего слоя и гипсокартона. Фиксируют ее с помощью монтажных отверстий и акустических дюбелей, через которые шум не проходит. Устанавливают панели посредством пазогребневого соединения. Это удобно и исключает расстояния между листами.

Толщина такой защитной системы варьируется от 20 до 120 мм. За счет тех или иных параметров следует снижение звука на 9-18 дБ. Чтобы полностью устранить зазоры между плитами, дополнительно для швов используется лента со звукоизолирующими свойствами.

Особенностью технологии бескаркасной звукоизоляции является тот факт, что ее выполнение и дальнейшая функциональность напрямую зависят от качества подготовительных работ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий
