Тензодатчики составляют основу всех современных измерительных конструкций. С их помощью определяется величина деформации, вызываемая весом груза.
Наличие высокоточных, нечувствительных к посторонним воздействиям тензодатчиков является важным критерием качества весового оборудования. Данный элемент конструкции отвечает за точность получаемых измерений, минимизацию погрешности и вид определения массы груза.
Что такое тензодатчик?
Тензометрическим датчиком принято называть весоизмерительный элемент, работа которого направлена на регистрацию величины деформации. Он реагирует на усиление физического воздействия со стороны груза и переводит полученную за счет него деформацию в электрический сигнал, который впоследствии отображается в виде значения на экране весов.
Тензометрические датчики можно представить набором резисторов с переменным сопротивлением, значение которого напрямую связано с прилагаемым весом. Данный элемент получил широкое применение в конструировании весового оборудования.
Конструкция
В простейшем случае в основе тензодатчика лежит один или набор тензорезисторов (тонких упругих проволок или пленок). Принцип работы данного элемента основан на законе Гука, описывающем пропорциональное деформации (удлинению или сжатию) изменение электрического сопротивления.
В случае удлинения тензодатчика длина проводящих дорожек увеличивается, а поперечное сечение уменьшается, в результате чего возрастает омическое сопротивление. При сжатии происходит обратный процесс и, как следствие, уменьшение сопротивления.

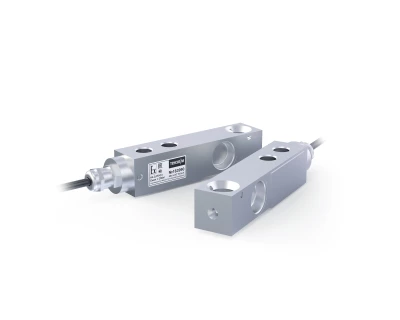

Тензометрические датчики разнообразной конструкции выпускаются компанией Тензо-М: tenso-m.ru/tenzodatchiki/
Устройство и принцип действия
Чаще всего тензодатчики конструируют по принципу мостовой схемы (моста Уитстона). Тензорезисторы одинакового номинала подключаются в плечи моста и устанавливаются на чувствительную гибкую подложку. В состоянии покоя такая конструкция имеет нулевую разность потенциалов. Таким образом исключается протекание тока в ненагруженных тензорезисторах. При оказании механической нагрузки изменяется сопротивление тензорезисторов. Возникает электрический импульс, передающийся на прибор, регистрирующий разность потенциалов.
Именно этот принцип позволяет регистрировать деформацию с высокой точностью и способствует возможности определять массу грузов с погрешностью в доли процента.
