Как врезать замок в межкомнатную дверь своими руками: инструкция по установке

Как правильно рассчитать выемку на деревянной поверхности?

Сначала делают отметки выбранной высоты на двери, измеряя рулеткой. Отметка выставляется на торце и переносится с помощью угольника или уровня на все стороны дверного полотна. Пошаговые действия:

Замок прикладывается к торцу двери так, чтобы его середина оказалась на проведённой линии. Помечается ширина металлической замковой части, фиксируется уровень окончания накладки.
Перьевое сверло накладывается на ту часть механизма, которая предназначена для вставки дверного полотна. Маркером или малярным скотчем на сверле делается пометка. Она должна быть чуть выше, чем расположение самого́ замка. Благодаря этим отметкам можно делать ориентир глубины впадающего элемента

Это важно, когда он устанавливается напротив стекла.
Несколько отверстий друг за другом делают после установки перьевого сверла. Должна быть сформирована выемка

От размера механизма зависит число отверстий. Достаточно бывает 4–6, а иногда и 8 мало: приходится высверливать даже все 10.
Для выравнивания краёв убирается всё лишнее стамеской.
Дрелью выравниваются края отверстия путём прохода сверла вверх-вниз. Его слегка прижимают то с одной стороны, то с другой.
В полученное отверстие вставляется замок. Так как оно всегда по объёму чуть больше самого́ изделия, то проблем не возникает. Но бывают случаи, что он все равно не вставляется, тогда поможет стамеска.
Саморезами фиксируют механизм ровно по отношению к краям.
По периметру обводят замочную накладку карандашом или канцелярским ножом. Замок снимается, подравнивается основание стамеской на 1–2 мм.

Важно
От толщины декоративной планки зависит глубина выемки под замочную часть. Ровность планки и уровня торца двери — самый удобный случай.

Инструменты необходимые для врезки

Хорошо если будет еще несколько дополнительных инструментов, которые могут понадобиться в ходе работы. Это могут быть напильники, набор сверл, метчик, чтобы нарезать резьбу.

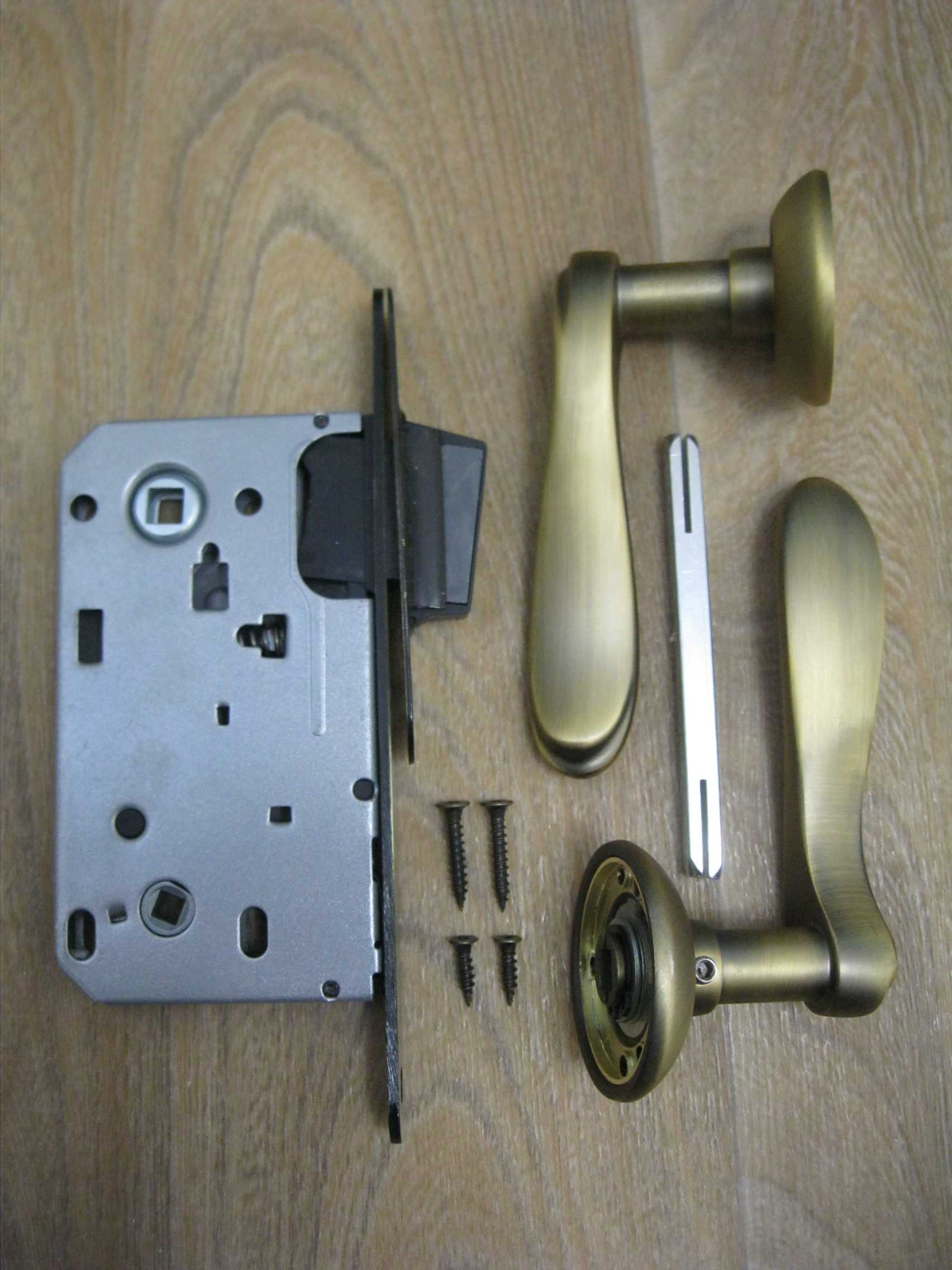

Для сборки дверного фиксатора (замка) потребуется подготовить все необходимые материалы и компоненты. К ним относятся:

Две ручки. Можно отдать предпочтение любой форме (круглые, г-образные и другие типы).
Крепежные элементы (винты для соединения цилиндровых механизмов).
Цилиндровые механизм, дополненный пружинкой.
Ригели.
Две розетки для скрытия цилиндрового устройства.
Измерительный прибор (например, рулетка).
Ручка, фломастер или карандаш для нанесения отметок.
Дрель.
Канцелярский нож.
Малярный скотч.
Стамеска (размер на 0,1 и 0,2 сантиметра).
Сверла (перьевое на 2,3 сантиметра, обычное на 0,2 см).
Коронка (габариты зависят от показателя толщины дверного полотна). Чаще всего используются 5 или 5,4 сантиметра.
Молоток.

Для удобства и можно воспользоваться специальным инструментом для врезки замка.

Это список инструментов обязательный для качественного выполнения врезки дверного замка. При отсутствии определенных компонентов, потребуется их приобрести или взять в аренду на некоторое время.

Чтобы было удобно работать и не было необходимости постоянно отвлекаться на то чтобы придержать дверь, то лучше закрепить дверное полотно.

По типу секретного механизма

Кроме того, что замки различаются по способу монтажа, они также различаются по типу секретного механизма. Среди врезных и накладных замков наиболее распространены сувальдные либо цилиндровые:

Сувальдные замки.

Представляют собой массивное устройство с широкой прорезью для ключа. Ключ большой, с несколькими, разветвленными в стороны, бородками. Механизм устройства состоит из нескольких пластин, так называемых сувальд, приводящих в движение ригели.

При повороте ключа сувальды перемещаются, выдвигая или задвигая ригели. Считается, ремонт замка в железной двери этого типа нецелесообразен, так как очень сложен. Проще и дешевле заменить замок на новый либо перепрограммировать его, если такая возможность предусмотрена.

Сувальдный замок и ключ

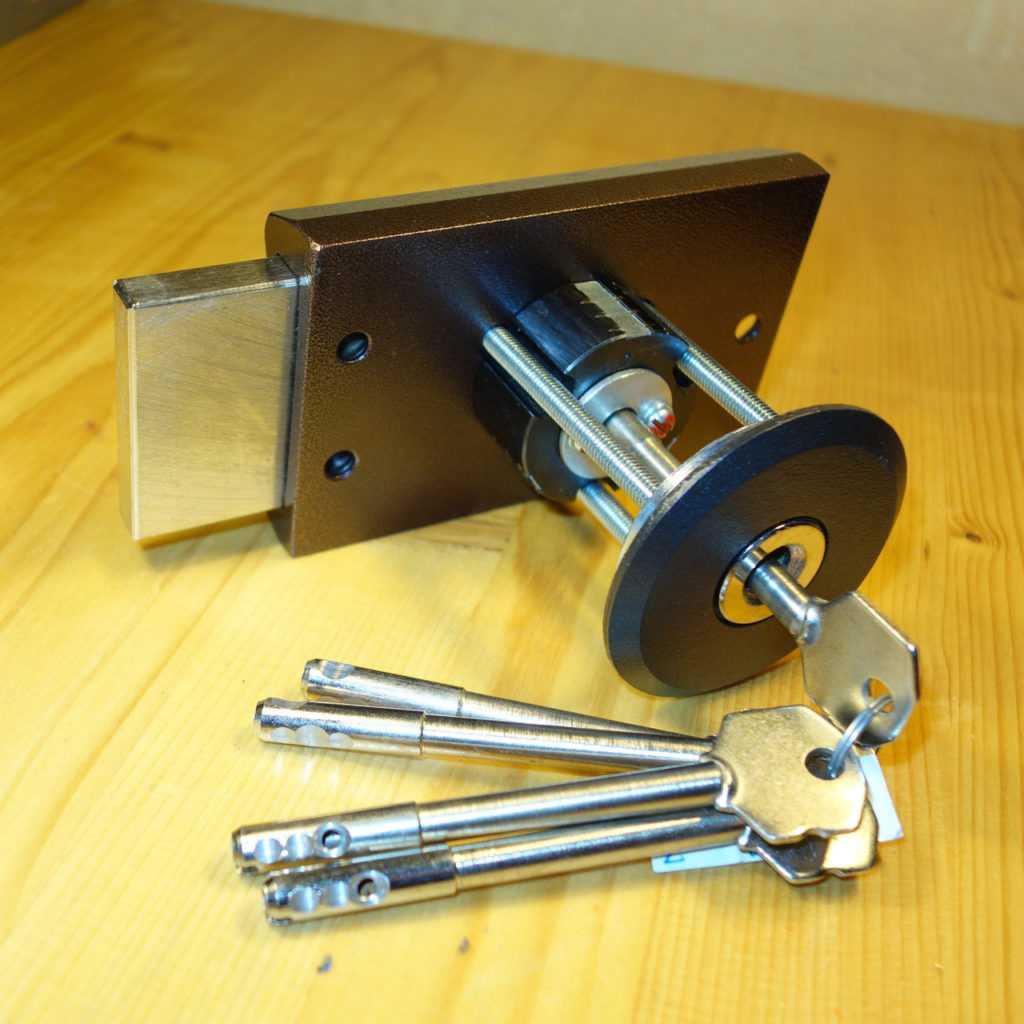

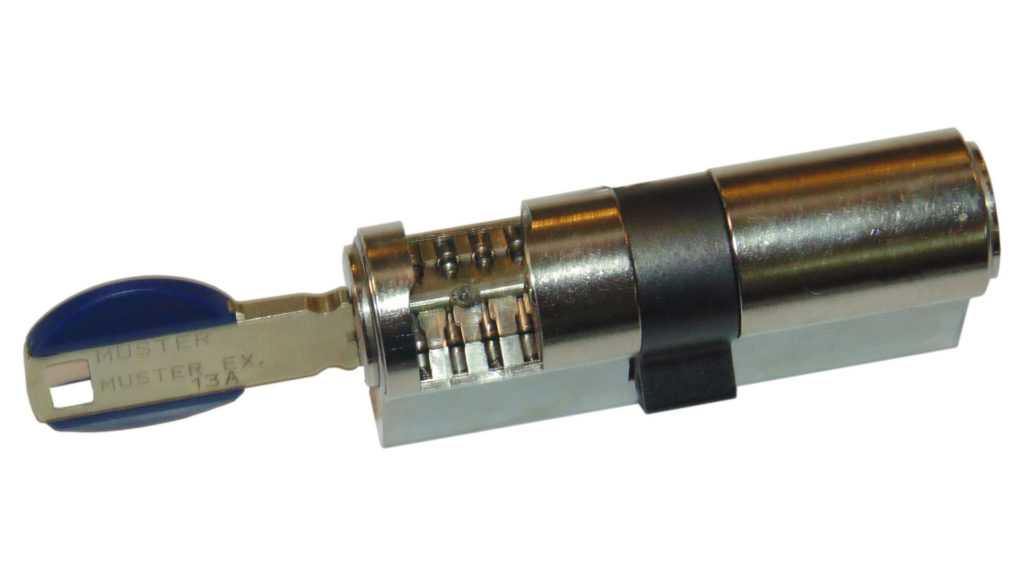

Цилиндровые замки. Цилиндровый замок компактен, состоит из основы и цилиндра (личинки, сердцевины). Личинка замка производится по единым стандартам большинством производителей, а потому легко меняется в случае необходимости.

Менять сам корпус при этом нет необходимости. Ключ — плоский лист металла с зубьями по бокам или лазерной фрезеровкой на его поверхности. Механизм цилиндра представляет собой набор штифтов, которые при повороте ключа выстраиваются в одну линию, выполняя тем самым разблокировку замка и выдвижение ригелей.

Как врезать замки в межкомнатные двери

Установка замка в межкомнатную дверь происходит следующим образом:

Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
Отмечаем параметры опорной пластины и выбираем ровную площадку.
Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

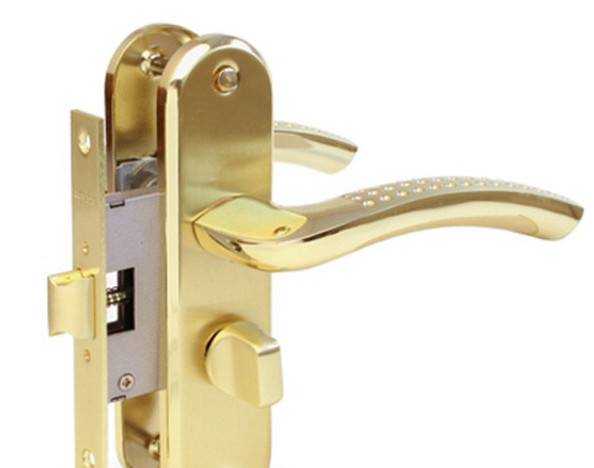

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
Закрепляют саморезами механизм защелки.
Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
Вставляют декоративную планку, закрепляют на стержне.
Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

Подготовьте необходимые составляющие части механизма.
В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
В процессе установки замка межкомнатная дверь должна быть закрытой.
По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
Снимите стикер.
Отсоедините защитную крышку от электромагнитного запора.
Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
Саморезами зафиксируйте планку.
Присоедините питающий провод через технологическое отверстие.
Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
Установите защитную крышку.
Фиксирующие шпонки необходимо вставить в ответную планку.
Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.

Как врезать замок в дверь из металла?

Если нужно просто заменить забарахливший замок в металлической двери, то, как правило, покупается замок аналогичной модели и вставляется на место старого. В этом случае, не приходится работать над изменением конфигурации гнезда под установку механизма.

Сложнее установить дополнительный замок или поставить на место старого запорного механизма модель, имеющую другие размеры.

Инструменты для работы

Для врезки замка потребуется:

Шуруповерт и электродрель в комплекте со сверлом по металлу.
УШМ с диском по металлу;
Кернеры и напильники.

Процесс врезки нового замка

Рассмотрим, как проходит работа, если замок монтируется в новую дверь, не имеющую отверстий для установки. Работа проходит так:

Отмеряем от пола 1 метр и ставим насечку на торце створки.
Прикладываем замок на место установки и отмечаются границы корпуса вверху и внизу. По сделанным меткам просверливаем отверстия тонким сверлом, предварительно наметив кернером отверстия.
Затем, работая УШМ (в просторечии «болгаркой»), аккуратно вырезаем края проема для установки замка.
Примеряем замок, вставляя его в подготовленное отверстие. Если необходимо дорабатываем края напильниками.

Прикладываем замок на место установки и намечает место расположения запорного механизма – личины замка.
С двух сторон полотна высверливаем отверстия под «секреты» (крепления замка).
Вставляем замок в подготовленное отверстие, закрепляем при помощи винтов. Вставляем и крепим личину. Теперь можно несколько раз ключами открыть и закрыть замок, проверяя его работу.

Крепление накладок и ручек

Для закрепления ручек необходимо:

Приложить накладки к месту крепления и наметить кернером места креплений.
Просверлить отверстия с двух сторон полотна, используя сверло с диаметром немного большим, чем диаметр винта.
Установить ручки с двух сторон и стянуть их винтами.

Установка ответной планки

Теперь нужно подготовить отверстия в дверной коробке для входа ригелей. Последовательность работ при этом такая:

Намечаем точки отверстий – верх и низ;
При помощи УШГ делаем параллельные пропилы, высверливая отверстия между ними.
Ширина получившейся полости должна быть на 2 мм больше размера ригелей.
После контрольных замеров и испытаний замка производится установка специальной накладки, которая крепится саморезами к коробке.

Итак, врезать замок в дверь из металла вполне можно и самостоятельно. Но для этого нужно уметь работать с дрель и болгаркой, а также в процессе работы требуется быть предельно аккуратным.

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Врезка защелки в дверной блок

Врезать затворный механизм в межкомнатную дверь можно вполне самостоятельно без вызова мастера. В этой процедуре нет ничего сложного. Предварительно необходимо изучить конструкцию приспособления и соблюдать порядок выполнения монтажа.

Необходимые инструменты

Для установки защелки врезного типа на межкомнатную дверь понадобятся следующие инструменты:

Электрический шуруповерт (если такого нет, можно использовать ручной инструмент);
Сверло, предназначенное для изготовления отверстий в деревянных основаниях. Чаще всего для сверления используют сверла под номером 20-24;
Бита шестигранная для шуруповерта. Это специальный шестигранный ключ, который одной стороной устанавливается в шуруповерт, второй цепляет необходимую деталь крепления;
Для выполнения разметки обязательно под рукой должен быть простой карандаш и строительная рулетка или металлическая линейка.

Последовательность действий

Перед тем, как сделать защелку на деревянную межкомнатную дверь своими руками, рекомендуется определиться с порядком выполнения монтажных работ:

Первым делом делается разметка дверного полотна;
Далее выполняются отверстия под квадратный стержень рукоятки и саму защелку;
Следующий шаг – установка (сборка) всех элементов устройства.

Для удобства выборки материала из полотна рекомендуется сделать черным маркером метки.

Разметка дверного полотна

Перед выполнением монтажа рукоятки затворного механизма с фиксатором на поверхности дверного полотна делается разметка. Отмечается размещение самого замка – его ширина и высота. Глубина врезки зависит от ширины устройства. Пометки рекомендуется делать с внутренней стороны.

Высота монтажа ручки зависит от роста хозяина квартиры или частного дома. Обычно ее размещают на уровне пояса человека. Стандартная высота – 1 м от полового основания.

После этого к внутренней стороне дверного блока прикладывается замок, обводится по контуру простым карандашом. Это необходимо для определения глубины сверления отверстий. Параллельно отмечается место расположения фалевой защелки и рукояти.

Защелка устанавливается на торцевую часть дверного полотна. В данном случае разметку рекомендуется выполнять с использованием угольника.

Подготовка отверстий для защелки и рукояти

Следующий этап монтажа запирающего устройства – сверление отверстий для крепления рукоятки и фиксатора.

Для монтажа личинки замка в дверном полотне высверливается углубление при помощи электродрели. Для этого используется витое или перьевое сверло, диаметр которого должен соответствовать ширине детали замочной конструкции.

Чтобы четко видеть глубину сверления рекомендуется на сверло наклеить изоляционную ленту. При выполнении данных работ дрель необходимо удерживать строго параллельно половому основанию. Чтобы легче было работать полотно можно снять с петель и положить на пол.

При наличии фрезерного станка, лучше отверстия сделать с его помощью. При этом заранее необходимо выставить глубину погружения фрезы.

Для крепления элементов конструкции саморезами также рекомендуется предварительно под них просверливать отверстия немного меньшего диаметра. При закручивании саморезов непосредственно в полотно без подготовленного отверстия существует риск раскола древесины.

Монтаж устройства, сборка рукоятки

Заключительный этап монтажных работ – это непосредственно установка самого затворного механизма, дверной ручки и ответной планки.

Механизм рукояти вставляется в подготовленное углубление, при этом отверстия должны совпасть. Далее продевается квадратный стержень, на него одеваются кнобы или рычаги. Крайней монтируется на квадрат накладка, которая фиксируется специальным винтом. Другой накладкой закрывается защелка.

После установки ручки необходимо прикрыть дверное полотно и на торцевой части коробки отметить место вхождения язычка замка. Далее прикладывается ответная планка, обводится карандашом по контуру. Под язычок делается углубление до 1 см и планка фиксируется саморезами на своем месте.

Установка замка своими силами

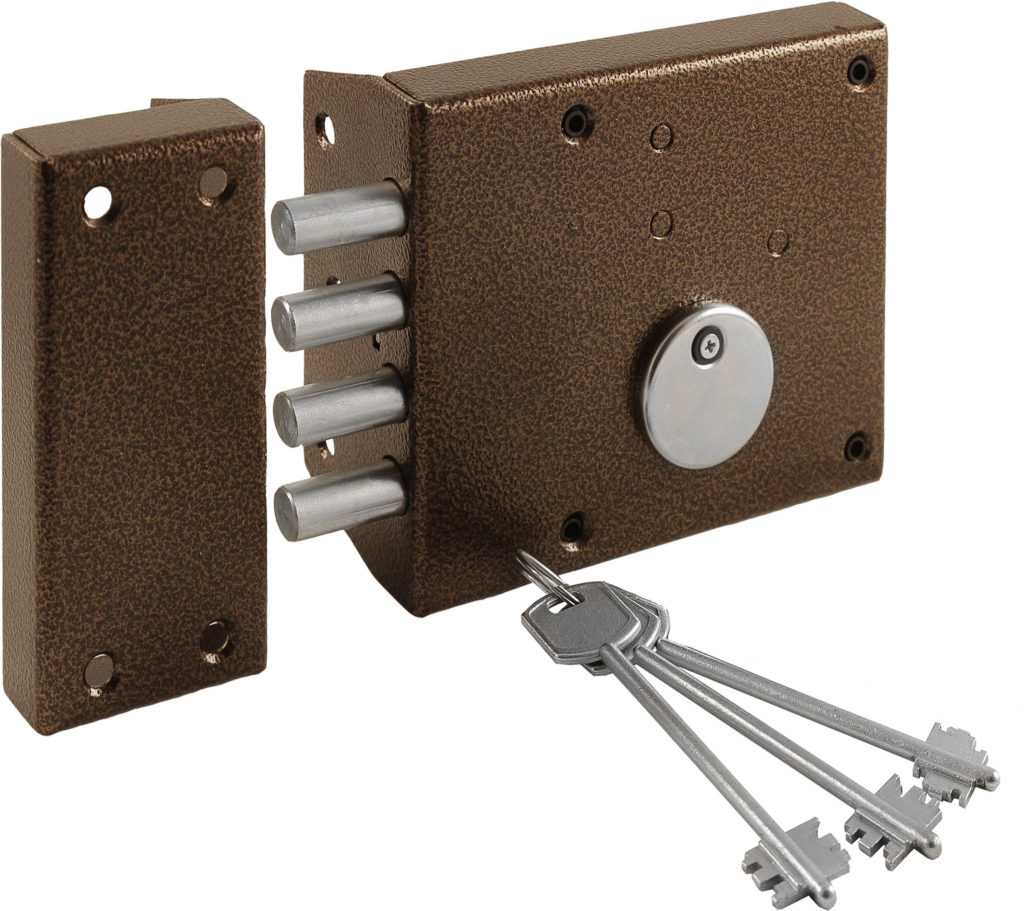

Установка накладного замка

Установить замок в деревянную дверь накладного типа можно без помощи специалистов. Для этого потребуются:

инструменты для нанесения разметки: рулетка, маркер;
крепежные инструменты: отвертка или шуруповерт;
дрель;
стамеска.

Монтаж замка осуществляется в следующей последовательности:

на дверное полотно в предполагаемом месте установки замка наносится разметка. Для этого корпус замка прилагается к двери, и отмечаются места для будущего крепления;

Замок рекомендуется располагать на высоте 1-1,2 м от пола.

в отмеченных местах просверливаются отверстия. Это необходимо для облегченного крепления корпуса;
при помощи крепежных элементов, прилагаемых к механизму при покупке, надежно закрепляется корпус замка;
на дверном косяке производится разметка для установки ответной планки. Для этого «язычок» замка смазывается мелом, маркером или зубной пастой;
в обозначенном месте производится выемка для вхождения ригеля, и отмечаются места крепления ответной планки (разметка производится описанным в пункте 1 способом);
крепится ответная планка;
при необходимости производится регулировка замка.

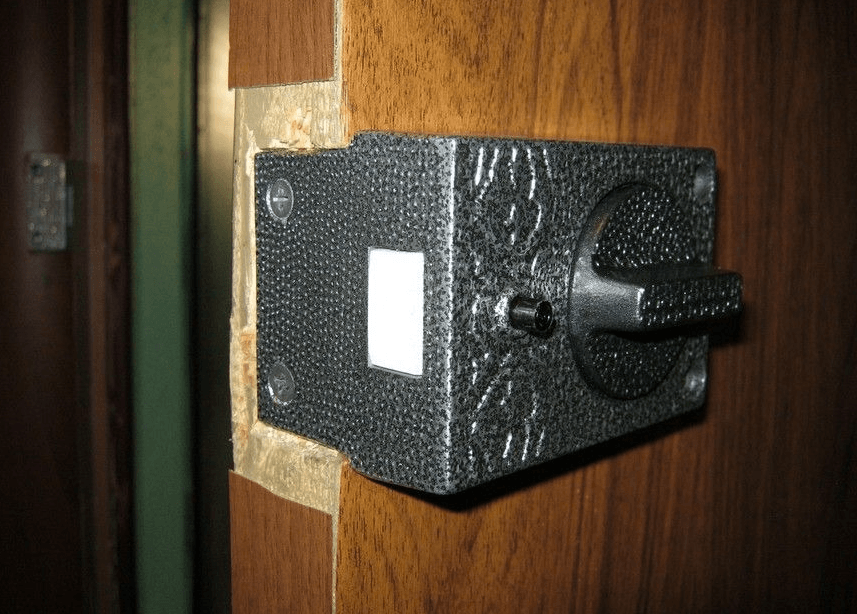

Основные этапы установки накладного замка

Монтаж врезного замка своими руками

Врезать замок в деревянную дверь несколько сложнее, чем установить накладной механизм.

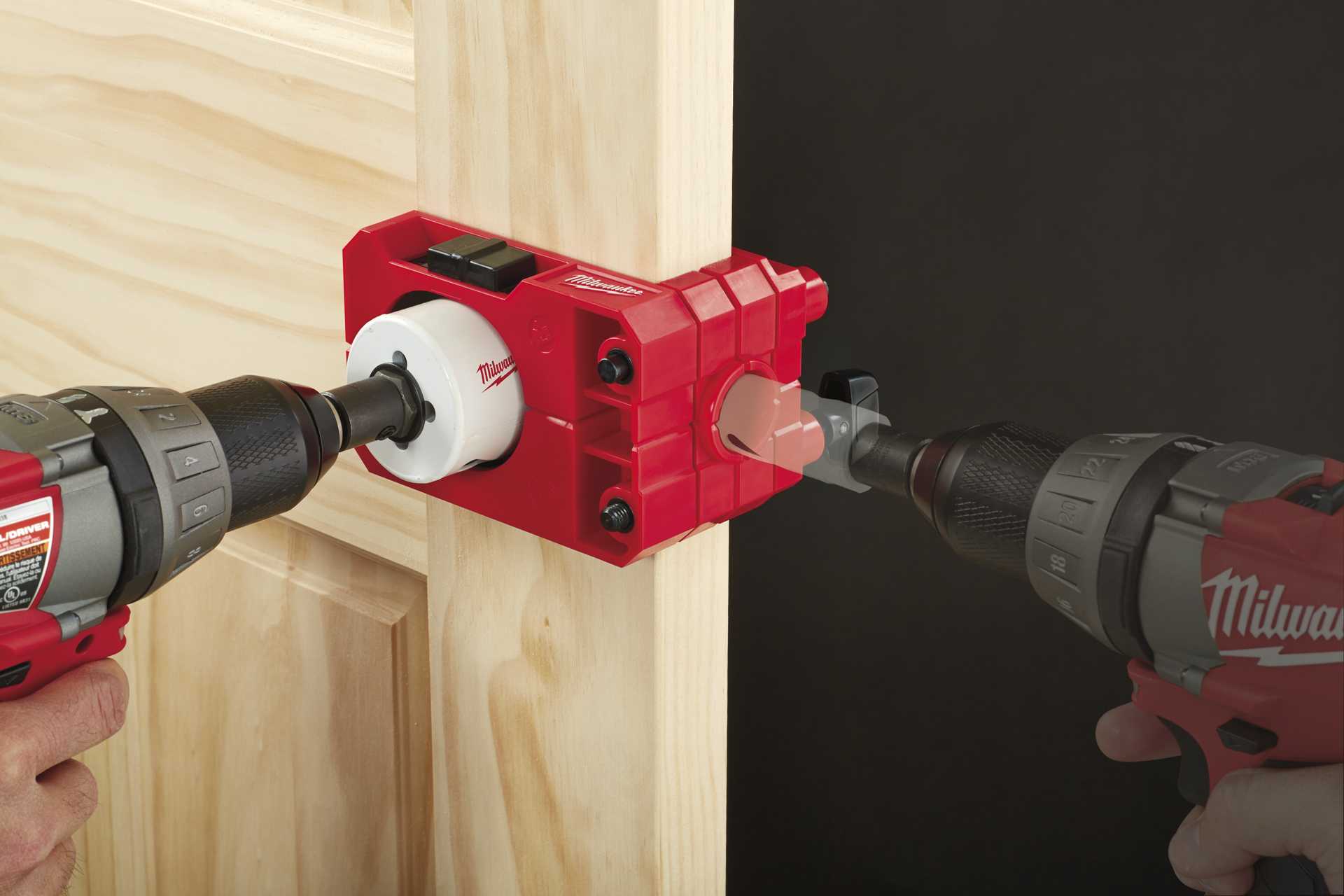

Для проведения работы помимо вышеуказанного списка потребуется специальная насадка на дрель для образования ниши под корпус и основной механизм устройства.

При наличии специального приспособления организовать нишу намного проще

Конечно, провести этот этап работы можно и при помощи обычной дрели и стамески, но это займет большое количество времени.

Итак, работы выполняются в таком порядке:

установка замков в деревянную дверь начинается с нанесения разметки. Для этого можно сделать шаблон замка на миллиметровой бумаге и воспользоваться ранее описанным способом;

Нанесение разметки перед установкой замка

Рекомендуется сделать шаблон. Это позволит максимально точно отметить все расстояния и точки крепления.

далее требуется сделать нишу. Для облегчения работы дверь можно снять с петель. Это обеспечит максимальный доступ к полотну, в которое необходимо установить замок;

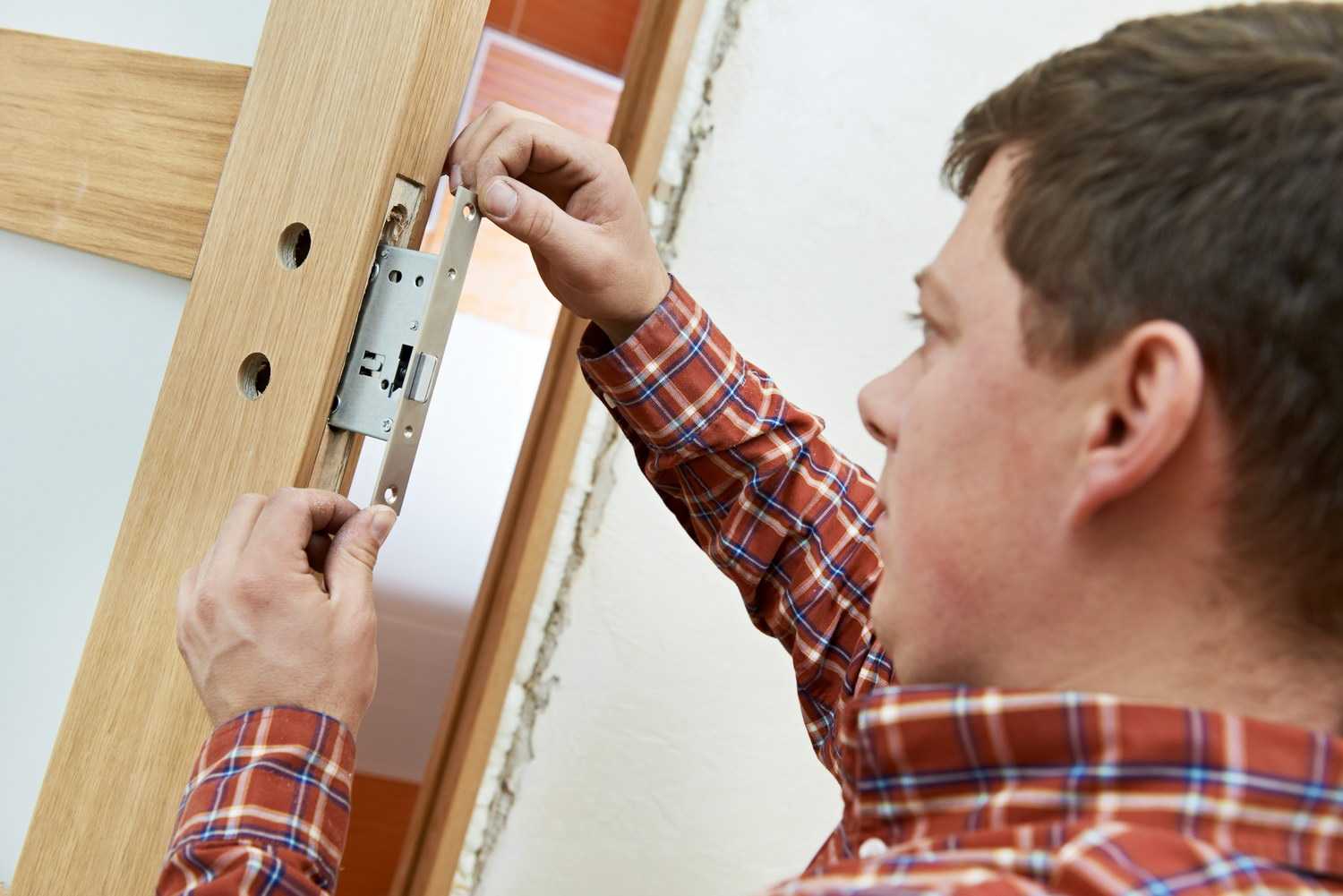

на следующем этапе необходимо вставить замок в деревянную дверь и надежно зафиксировать ее крепежными элементами, которые должны быть в комплектации замка;

Вставка механизма

если врезается замок с цилиндровым механизмом, то требуется дополнительная установка личины в корпус замка. При установке иных замков данная операция не требуется, так как все запорные механизмы являются неотъемлемой частью запирающего устройства и располагаются внутри корпуса;
теперь необходимо приступить к установке ответной планки. Для этого также изначально производится разметка. Далее обустраивается ниша для запирающих ригелей;
планка закрепляется на дверном косяке и производится окончательная проверка работоспособности, а при необходимости и регулировка механизма;

Закрепление планки на косяке

врезной замок требует дополнительной установки ручки и декоративных планок.

Установка ручки с декоративной накладкой

Более подробно с процессом можно ознакомиться на видео ниже.

Выбор замка для деревянной двери должен основываться на множестве факторов, приоритетными из которых являются: способ установки, надежность запирающего механизма и качество, зависящее от фирмы – производителя. Для установки любого замка своими руками потребуется минимальный набор инструментов и детали крепежа. Все работы можно произвести самостоятельно. Главное – правильное нанесение разметки, которая необходима для корректной работы устройства.

Шаг 7. Отделка дверных проемов.

После установки межкомнатных дверей дверные проемы требуют отделки. В зависимости от ширины проема, а также вида установленной дверной коробки и двери необходимо выбрать вид отделки проема.

Если простенок тонкий, к примеру двери в ванную, и ширина простенка равна ширине дверной коробки, отделку можно сделать с помощью наличников (1). Это самый простой вариант.

Купленный комплект прикрепляется с двух сторон короба, закрывая запененный шов. Деревянные наличники без обработки крепят шурупами, а потом только красят. Ламинированные наличники крепят гвоздями без шляпки или шурупами с заглушками.

Отделка широких дверных проемов межкомнатной двери возможна наличниками (1) и доборной планкой (2). Последнюю можно отрезать по необходимой ширине. К стене крепиться при помощи строительного силикона.

Наличники и планка могут отличаться от цвета двери. Довольно актуальны контрастные решения. Если у вас остались вопросы, то мы более подробно рассмотрим установку наличников для межкомнатных дверей.

Если установлена дверная коробка из древесины, возможным вариантом отделки может быть штукатурка откоса (1). Цементно-песчаная штукатурка выгодно подчеркнет ваш выбор дверей из натурального дерева. Но ее не рекомендуется применять для коробок из ДВП, так как они не совместимы с высокой влажностью материалов, которые используются для штукатурных работ.

Пошаговая установка межкомнатных дверей, не считая время на подготовку займет около трех часов.

Разновидности накладных замков

Главное отличие замков накладного типа в использующихся в них закрывающих системах. Наиболее себя зарекомендовали в процессе эксплуатации изделия с сувальдными, цилиндровыми, штифтовыми, электронными и электромеханическими механизмами.

Сувальдные

Такие запорные системы характеризуются высокой степенью надежности. Их часто используют для металлических дверных конструкций, въездных ворот или для сейфов. Они достаточно массивные и тяжелые, поэтому для деревянных полотен не подходят.

Цилиндровые

Дверные замки с цилиндровыми закрывающими системами более популярны, так как по сравнению с другими типами накладных замков имеют множество достоинств. Они отличаются высокой надежностью и ремонтопригодностью, при этом недорого стоят. Именно по этим причинам им отдают предпочтение большинство потребителей.

Степень устойчивости ко взлому такой системы определяется количеством цилиндров-фиксаторов, установленных в замковой личинке. Чем больше таких цилиндров, тем устройство надежнее.

На современных накладных замках с цилиндровыми механизмами закрытия двери предусмотрена дополнительная защита. Для них изготавливаются ключи с боковой перфорацией, а саму личинку изделия невозможно высверлить.

Штифтовые

Отличие такого механизма от других – это использование в качестве запорного приспособления нескольких подпружиненных штифтов. Они размещены относительно отпирающего замочного механизма с разных сторон.

Замок открывается и закрывается специальным ключом, который не проворачивается в одну из сторон, а вдавливается в скважину до упора. Также установка накладного замка на деревянную дверь со штифтовым механизмом позволяет открывать/закрывать дверь без ключа с внутренней стороны при помощи специальной вращательной ручки.

Электронные

Это современные конструкции накладных замочных устройств, которые приводятся в действие с помощью брелка и автономной системы питания. Системе не страшны перебои в электричестве самого здания.

Снаружи входных дверей замок вообще невидно, так как отсутствуют отверстия для ключей. Чтобы несанкционированно проникнуть в дом через дверь с электронным замком придется ломать полотно.

Электромеханические

Такие конструкции позволяют открывать входные двери снаружи только ключом, а изнутри еще и дополнительной кнопкой с магнитом, функционирующим от питания 12В.

Эту кнопку можно поставить в режим «открыто», тогда дверное полотно будет постоянно находиться в открытом положении. А чтобы дверь открыть или закрыть изнутри с помощью ключа кнопку необходимо перевести в режим «блокировка».

Замки «Барьер»

Замочные механизмы этого бренда высокой надежностью – 4 степенью защиты. Взломать такую систему практически невозможно, так как для нее используется объемное кодирование. Корпус устройства выполнен из стали толщиной 5 мм, поэтому его тоже трудно сломать. Запорная пластина имеет большую площадь, соответственно ее тоже непросто вывернуть.

Такие замки очень дорогие и предназначены для установки на металлические двери. На деревянные конструкции ставить замки с повышенной стойкостью к взломам вообще нецелесообразно, так как сам материал дверного полотна не является надежным. В нем свободно можно вырезать небольшой проход.

Преимущества и недостатки накладных запорных устройств

Главное преимущество накладных замков в том, что для их установки нет необходимости вырезать специальное место в дверном полотне, нарушая его целостность. Соответственно его можно установить самостоятельно без вызова мастера с минимальным набором инструментов.

Еще одно достоинство таких замков – простота конструкции, ремонтопригодность. Такие системы вполне можно отремонтировать самостоятельно, заменить сердцевину.

Но есть у накладных закрывающих механизмов и достаточно серьезные минусы.

Такие конструкции не подходят для входных дверных конструкций, полотно которых открывается внутрь дома. Двери просто можно выбить ногой вместе с замком и проникнуть в квартиру или дом. В подобных случаях рекомендуется устанавливать два замка одновременно: накладной и врезной.

Все разновидности накладных дверных замков предусмотрены для открытия/закрытия дверного полотна только с левой или только с правой стороны. То есть при замене дверной конструкции, в том числе стороны ее открывания, придется покупать новое закрывающее устройство.
