Как выбрать: что учесть?
Стропильная система должна быть выбрана максимально правильно и четко.
При поиске подходящего решения нужно обращать внимание на следующие моменты:
- прочность;
- возможность подпереть скаты и кровлю в целом определенного размера и геометрии;
- создание позитивного эстетического образа здания в целом.
Технические параметры имеют приоритетное значение. Даже самые красивые конструкции, соответствующие принципам дизайна, не проявят своих позитивных качеств, если они прослужат слишком мало. Опытные строители всегда анализируют среднегодовые и сезонные температуры, финансовые возможности застройщиков, предельно возможный темп ветра и тяжесть вышележащей кровли
Во внимание также принимают будущее использование подкровельного пространства, необходимый для него масштаб. Недооценивать ветер, снег и дождь нельзя, поскольку эти факторы могут оказать очень сильное воздействие на кровлю, а через нее и на стропила
Избежать ошибок можно, если посмотреть на уже построенные поблизости и длительное время эксплуатируемые дома. Точно воспроизведя конструкцию их кровли и взаимосвязанную с нею стропильную систему, можно наилучшим образом учесть местную специфику. Но не все идут по этому пути, иной раз ставится задача выработать исключительно оригинальный проект. Тогда придется тщательно собирать исходные данные, проводить скрупулезные расчеты. При отсутствии специальных знаний на помощь лучше привлечь квалифицированных исполнителей.
Проанализировав совокупную нагрузку, создаваемую ветром и снегом, можно обнаружить иногда, что те или иные части стропильного комплекса нуждаются в выборочном усилении
При оценке необходимого угла наклона кровли обращают внимание также и на вид используемого покрытия. Тяжелая металлочерепица или профнастил при очень большом уклоне может самопроизвольно сползать вниз, приходится дополнительно их крепить, усложняя себе работу и удорожая монтаж
Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче. Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов.
Общее устройство крыши
Во всех вариантах деревянных крыш присутствует основа, на которой монтируются деревянные наклонные конструкции, держащие непосредственно плоскости скатов. Такое основание называется мауэрлатом и крепится по периметру сооружения.
Оно создается из верхних венцов бревенчатого дома или последнего ряда брусьев. Мауэрлат для придания ему большей прочности и надежности может иметь поперечные перекрытия или стяжки.
На основе закрепляются стропила, представляющие собой сборные фермы в виде треугольника, включающие в себя:
- стропильную ногу (наклонную балку);
- поперечную балку, к которой крепится вертикальная опора (бабка);
- бабки, на которые опирается место соединения наклонных балок.
На стропила настилаются доски для поддержки слоя гидроизоляционного материала (толь, пленка) и непосредственно самого кровельного покрытия — шифера, черепицы, ондулина.
Конструкция стропильных ферм может не опираться на бабки, а усиливаться ригелями, плахами которые соединяют стропила горизонтально и обычно крепятся, как верхний и нижний пояс, на небольшом расстоянии от верхушки и основания.
Бабки, в свою очередь, для увеличения несущей способности укрепляются подкосами. Подкос — это брусок, одним концом опирающийся на место закрепления бабки, а другим в стропильную ногу недалеко от ее вершины.
Деревянная крыша имеет следующие конструкции:
- односкатная;
- двухскатная;
- четырехскатная или шатровая;
- вальмовая или полувальмовая;
- сложная или мансардная.
- Односкатный вариант.
Односкатная деревянная кровля делается в основном у хозяйственных построек, гаражей, сараев. Стропильные фермы в такой конструкции имеют форму прямоугольного треугольника.
Сторона, расположенная вертикально, просто обшивается плотно досками. Стропильные ноги выступают за периметр здания с обеих сторон, образуя карнизы.
Односкатные крыши имеют стропила, усиленные ригелями без поперечных балок. Потолок в зданиях с такой крышей не создается, и стропильные фермы образуют висячую конструкцию.
Такая крыша, как правило, имеет стропильную систему в виде равнобедренных треугольников. Место соединения двух кровельных плоскостей образует конек. Со стороны вертикальных сторон устраиваются чердачные входы.
Из-за простоты конструкции и монтажа данный вид наиболее распространен при строительстве дачных и садовых домиков. Внутри самой конструкции образуется чердачное пространство, которое используется как сухая кладовая или, при дополнительной отделке, в качестве жилого помещения.
Стропильная система такой крыши сходится в одной точке, и все стропила имеют опору — один стержень, называемый маткой. В результате образуется кровля, имеющая четыре наклонных плоскости треугольной формы, сходящейся вершинами в одной точке в виде шатра или пирамиды. В такой конструкции отсутствует конек.
Она применяется при постройке одноэтажных зданий правильной четырехугольной или многоугольной формы. Угол наклона плоскостей выбирается в зависимости от количества осадков и силы ветров, преобладающих в регионе, где производится постройка. При создании такой крыши возможны удлиненные карнизы, которые предотвращают попадание погодных осадков на стены.
Данные конструкции являются объединением двух и четырехскатной системы. Фронтонные части у них имеют форму трапеций. Треугольные плоскости, примыкающие к коньковому соединению еще двух скатов, называют вальмами.
Эти конструкции применяются при создании вторых этажей в доме, мансард и крыш сложной формы с чердачными выступами, балконами и другими нестандартными постройками, соответствующими выбранному стилю и дизайну дома. В конструктивные особенности таких крыш входят ендовы, различные распорки и ребра, усиливающие жесткость и надежность.
Система для домов с двумя внутренними несущими стенами
Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.
Системы с подстропильными балками
В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.
В верхней безраспорной системе распирающую силу нейтрализует затяжка
Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)
Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.
Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

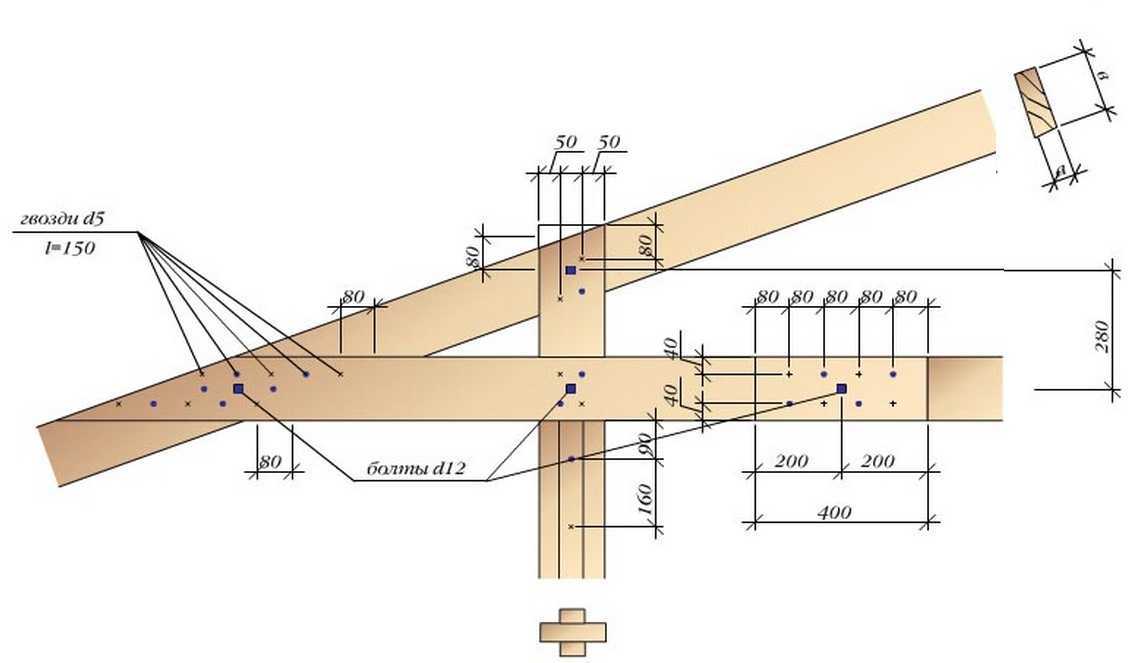

Крепление стойки и затяжки в стропильной системе без подстропильного прогона
Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.
Как собрать стропильную систему крыши своими руками: монтаж на видео
Стропильная система крыши своими руками может быть собрана толкьо в том случае, если мастер обладает достаточными знаниями по устройству этой конструкции. Монтаж стропильной системы крыши начинается с проведения расчетов потенциальных нагрузок. перед тем как собрать стропильную систему крыши, таким образом чтобы получить надежную, прочную и долговечную кровлю, необходимо не только правильно выбрать тип стропил и фермы, но и точно все соединить, учитывая при этом силы, воздействующие на конструкцию, которые могут привести к сжатию, растяжению или изгибу стропил.
Ферма устраивается следующим образом: стропила образуют треугольник с острыми углами, конек и затяжка которого поддерживаются бабкой. Концы затяжки служат опорой двум подкосам с каждой стороны.
Одно из основных требований к прочности конструкции — надежное сцепление. Угловые соединения рекомендуется закрепить металлическими скобами. Ими же скрепляются стропила с каркасом стен дома, чтобы сильные порывы ветра не смогли поднять крышу.
Толщина бруса (доски) зависит от массы кровли, длины стропильной ноги и расстояния между стропилами. При установке нужно внимательно следить за тем, чтобы стропильные ноги располагались на одной горизонтали.
Простейшую стропильную систему возводят следующим образом. Сначала выполняют шаблон, чтобы подобрать угол при монтаже стропильной системы.
Стропильные фермы вырезают по изготовленному шаблону и собирают.
Вся система состоит из двух стропильных ног и поперечной перекладины (основания), скрепленных саморезами. Чтобы конструкция не шаталась, в коньке прибивают три гвоздя.
Сначала устанавливают балку в торце здания. Ее поднимают на высоту, устанавливают перпендикулярно стене, проверяя вертикальность положения уровнем. Затем монтируют ферму с другого края каркаса дома и между их коньками протягивают шнур. Эти крайние фермы крепят подпорками с двух сторон.
Устанавливают стропила, временно закрепляя их и обрезая все лишнее, подгоняя под необходимый размер и точное соединение. Нижняя часть должна выходить за пределы каркаса дома не менее чем на 500 мм, чтобы вода стекала со склона крыши, не попадая на стены.
После установки крайних, собирают остальные стропильные фермы с интервалом 50-100 см, ориентируясь по натянутому шнуру.
Чтобы стропила не изменили своего положения, их временно скрепляют досками или металлическими полосами-раскосами.
Стропильную систему закрепляют с помощью поперечных планок и подпорок.
После установки стропильной системы, приступают к устройству обрешетки из деревянных брусков небольшого сечения. Возможен вариант установки, когда после крепления крайних стропильных ферм между ними не натягивают шнур, а вставляют коньковую доску.
Монтировать конструкцию можно на земле, а потом с помощью техники установить уже готовые блоки наверху.
Посмотрите стропильную систему крыши на видео, которое демонстрирует процесс монтажа конструкций:

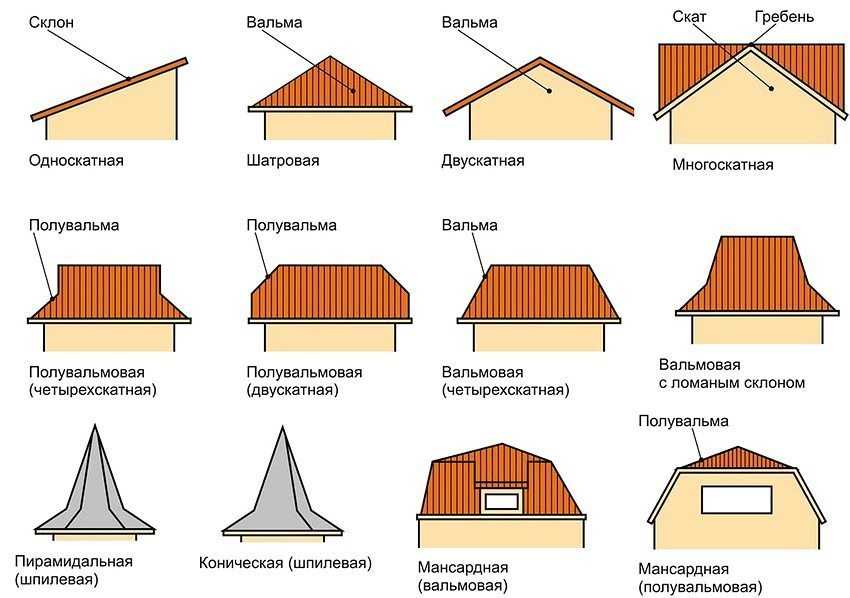

Формы крыш
Кровли скатных крыш бывают разных форм. Здесь стоит выделить:
- односкатные;
- двухскатные;
- четырехскатные (шатровые и вальмовые);
- ломаные.
Наиболее распространены двухскатные и четырехскатные вальмовые крыши
Самый распространенный вариант — это двухскатная или четырехскатная вальмовая крыша . Первая требует устройства фронтонов. Ломаные актуальны при возведении мансарды. Сначала стропила идут под крутым углом, а потом под меньшим. Такая технология позволяет поднять потолок мансардного помещения. Также рекомендуем прочитать про стропильную систему полувальмовой крыши .
Коротко о главном
Установка стропильной системы является основным этапом строительства крыши. Это опорная конструкция, которая принимает и распределяет снеговую и ветровую нагрузку, удерживает в заданном положении кровельное покрытие, защищает стены и основание дома от воздействия влаги.
В состав стропил входит множество элементов, каждый из которых выполняет собственную задачу. Одни служат обвязкой периметра стен, другие поддерживают стропильные ноги, третьи соединяют их и удерживают в неподвижности. В результате получается прочная уравновешенная конструкция, вес которой невелик. А несущая способность весьма значительна.
Элементы системы могут соединяться несколькими способами, что позволяет получать разные конструкции крыш. Выбор той или иной формы производится на этапе проектирования, но, при необходимости, можно изменить форму и конфигурацию отдельных участков или всей крыши.
Монтаж рекомендуется поручать опытным специалистам, способным грамотно выполнить сборку и не допустить ошибок.
Установка стропил для двухскатной крыши своими руками
Укладка мауэрлата на стены
Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.
При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.
Есть два способа укладки мауэрлата поверх несущей стены:
- симметрично по центру;
- со смещением в нужную сторону.
Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.
Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.
В качестве креплений для мауэрлата можно использовать такие расходники:
- Анкера, которые незаменимы для монолитных материалов.
- Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
- Скобы.
- Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
- Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.
Сборка ферм или стропильных пар
Сборка ферм может быть выполнена одним из методов:
- Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
- Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.
Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.
Монтаж стропил
После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.
После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.
Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.
Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.
Крепление конька
Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.
Установка обрешетки
Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.
Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:
- мягкая кровля укладывается на сплошную обрешетку без зазоров;
- для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
- шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.
Итоги
Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.
Конструкция крыши частного дома обрешетка
Закончив установку стропил, можно набивать обрешетку. Для ее обустройства понадобятся доски (2.5 см в толщину) или бруски. Обрешетка может быть как сплошной, так и иметь зазоры. Но перед тем, как построить крышу. следует проложить гидроизоляцию по стропилам. При создании жилой комнаты на чердаке, лучше всего заранее произвести утепление крыши. Утеплитель укладывается в пространство между стропилами. В качестве материала может выступать минеральная вата или пенопласт.
Чтобы создать жилое «теплое» помещение на мансарде, укладывайте утеплитель двойным слоем. Толщина одного слоя не должна быть меньше 50 мм. Утеплительный слой способствует поглощению шума снаружи помещения. На утеплитель укладывается пароизоляционная мембрана. Она защищает материал от образования на нем конденсата. Чтобы лишний раз не тратиться на ремонт крыши частного дома, следуйте всем инструкциям и рекомендациям. Постарайтесь правильно уложить слои кровельного пирога.
