Виды сложных мансардных крыш
С возведением стандартной простой мансарды некоторые домашние умельцы справляются своими силами. Но в интернете есть много интересных фото мансардных крыш частных домов со сложными конфигурациями
Эти варианты привлекают внимание любителей оригинальных решений. В таких мансардах можно создавать уникальные интерьеры, максимально рационально использовать площадь
Большой популярностью у владельцев загородных коттеджей пользуются многощипцовые крыши. Это сложное архитектурное сооружение, требующее профессионального проектирования. Кровля состоит из целого ряда различных выступов, внутренние потолки отличаются сложной формой, могут иметь несколько уровней.
Сложная многощипцовая крыша
Многощипковая кровля отличается не только оригинальностью конструкции. Есть у нее и другие достоинства. Крыша с несколькими видами склонов:
- обеспечивает качественный сход осадков, исключает их скопление;
- имеет стропильную систему повышенной прочности;
- обладает максимальной устойчивостью к нагрузкам.
Создавать такую конструкцию могут только опытные специалисты. Создание несущей системы, кровельного пирога, монтаж кровельного материала в таких сооружениях имеют определенную специфику, требуют квалификации, опыта.
Многощипцовая крыша имеет систему повышенной прочности
Если мансардная крыша выступает за периметры дома, может сооружаться несимметричная кровля. Острый угол конструкции приходится на опоры, установленные на расстоянии от дома. Под выступающей частью обычно оборудуется терраса, входная группа с открытой площадкой. В такой мансарде можно не монтировать окна на наклонной поверхности.
Просторное чердачное помещение создается под крышей вальмового типа, имеющей четыре ската. Такая конструкция имеет оригинальный вид, отлично украшает дом. Окна монтируются на наклонных плоскостях, могут возводиться кукушки различной формы.
Крыша вальмового типа
Мансарды могут оборудоваться в односкатных крышах. Оптимальным углом наклона в таких конструкциях является 40°.
Сколько стоит построить мансарду
Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.
Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.
Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.
В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.
Устройство мансардных окон в крыше
Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.
Что нужно для установки мансардного окна и порядок монтажа составляющих
В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?
Мансардная кровля в несколько уровней — это тоже распространенный прием
Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:
- Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
- Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.
Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.
Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:
- Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
- При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
- Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.
Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.
Виды дачных крыш и их внутреннее пространство
Продумывать дизайн интерьера мансарды необходимо еще на стадии проектирования всего дома. Ведь даже если вы конкретно в этот год или следующий еще не собираетесь осваивать подкрышное пространство, все равно туда есть смысл заранее провести водопровод, отопление, электрический кабель и шнур от антенны интернета (куда ж без него). Ведь потом проделывать сложные ремонтные работы будет не самым приятным занятием, причем довольно затратным.
А теперь о том, насколько комфортен тот или иной вид дачной крыши для определенных задумок. Например, наиболее комфортной для жилой мансарды будет крутая крыша, от 55 градусов. Здесь потолок легко переходит в стену, и в помещении почти не остается «мертвых зон». Но затрат на строительство такой крыши будет больше, ведь утепленная кровля значительно дороже вертикальной стены.
Большинство мансард российских частных домов – это двускатные крыши с углом наклона наклона от 45 до 60 градусов. Все зависит от того, как много выпадает снега в конкретном регионе, но в России его мало не бывает. Поэтому спецификой помещений под кровлей наших дач остается все тот же наклонный потолок, а перед проектировщиками и дизайнерами стоит непростая задача: как максимально полезно и практично использовать ту часть комнаты, где высота потолка составляет менее двух метров?
Учитывайте, что именно в этой части мансарды хуже всего вентилируется воздух и обычно мало света. А ваша главная задача при составлении проекта интерьера мансарды – обеспечить и комфортный микроклимат, и удобное передвижение по мансардному этажу, и наполнить комнаты естественным светом. И при этом максимально минимизировать потери такой ценной полезной площади.
А самое большое пространство в мансарде получается под ломаной крышей с аттиковой стеной. Речь идет о части этажа с невысокими вертикальными стенами. В таком строительстве есть некоторые нюансы: нужно будет усилить стропила и мауэрлат, а также установить такую конструкцию, как фермы-ножницы.
Поэтому наиболее практичным вариантом для мансарды мы назовем все-таки ломаную крышу, которая ко всему еще и значительно экономит материалы
Правда, приготовьтесь к тому, что кровельный пирог будет довольно сложным: в местах излома важно будет обеспечить правильный перехлест плит утеплителя, а в соединении кровельного материала – избежать мостиков холода
А вот в четырехскатной крыше уже меньше полезной площади и больше изломов. Здесь что-то свободно планировать уже сложнее. Например, у ломаной крыши хотя бы есть два вертикальных фронтона, возле которых можно установить шкафы или места для хранения, а под четырехскатной крышей таких пространств уже нет:
Интересный факт: порой, обустраивая мансарду в дачном или загородном доме, нанимают профессиональных строителей с целью слегка поднять (достроить) аттиковую стену и, таким образом, изменить угол наклона крыши. Конечно же, такая мансарда получается более функциональной и уютной.
Но дело в том, что если этот дом строил в свое время профессиональный архитектор, тогда 100% в проекте были изначально сознательно выбраны все пропорции между высотой крыши и высотой стен. И, в итоге изменения крыши и ее формы сам дом не только потеряет внешний вид, но и рискует выглядеть в итоге даже неуклюже. Это не говоря о том, что любые подобные вмешательства в архитектуру чреваты сокращением срока жизни самого дома.
Особенности обустройства мансарды в дачных домах
Начнем с того, что, как правило, дачный дом предназначен для сезонного проживания с минимумом комфорта. Ведь дачный дом не приобретают изначально слишком большим, а стараются вложить средства в выбор хорошего места. Поэтому, как правило, для летнего отдыха семьи достаточно 1-2 комнаты.
Но со временем, воодушевившись современными передачами о переоборудовании подкровельного пространства в удобную мансарду, хозяева дач обращают пристальное внимание на заброшенный дачный чердак. А почему бы и нет? Ведь на этом месте можно сделать замечательную гостиную, летнюю спальню, бильярдную, простор для хобби и много чего другого! Взять, например, только то, что именно в мансарде удобно поставить санузел, которого обычно в дачном домике нет изначально
Строительных работ предстоит немало, ведь чердак дачи обычно не планируется как жилое помещение. А поэтому его нужно будет переоборудовать и утеплить. Конечно, смотря, что именно иметь ввиду под понятием «дача»: небольшой домик возле леса или же современный загородный дом, где просторная и функциональная мансарда изначально является важным и эффектным элементом проектирования.
Если с загородным домом все понятно, то с чердаком в обычной небольшой даче придется столкнуться с такими проблемами, как недостаток воздуха, освещения и полезного пространства.
Но, благодаря уникальным строительным материалам и новым технологиям, даже из самой темной конуры можно сделать вполне уютную и жилую комнату. Так планировать пространство под крышей стало намного приятнее и интереснее, хотя некоторые моменты все еще остались: например, необычная геометрия помещения и особенности внутреннего микроклимата.
Вот замечательная подборка уютных и незатейливых интерьеров дачных мансард:
Как переделать обычную крышу в мансардную?
Нередко уже существующую двускатную крышу переделывают в мансардную. Все потому, что еще на этапе строительства решили сэкономить средства и доделать заветное подкровельное жилище со временем. Тем более, что многие действительно так поступают и все получается.
Скажем так: все-таки лучше проектировать мансардную крышу еще на этапе проектирования фундамента, это и технологически грамотнее, и надежнее, даже если в этом сезоне вы утеплять и отделывать ее не будете. Но раз уж решили переделывать уже готовую двускатную – и это возможно. Например, другого варианта и не получится, если вы приобрели уже готовый дом.
Итак, при переделке первым делом рассчитайте вес будущей мансардной крыши и несущую способность имеющегося фундамента. Говоря простым языком, вы должны удостовериться, что фундамент был построен с запасом и готов выдержать немного больше веса, чем сейчас.
Вторым шагом нужно пригласить специалиста посмотреть на чердачное перекрытие. А рассчитано ли оно, что на нем будет стоять мебель и будут ходить люди? И то, что вы без опаски ступаете на чердак не говорит ни о чем. Большинство видов кровельного покрытия тоже рассчитано на то, что время от времени по ним будет ступать человеческая нога – ремонт-то нужно делать, но не постоянно. Все рассчитано и можно приступать к строительным работам? Тогда идем дальше.
Самая важная задача сейчас перед вами – решить, будете ли вы менять форму крыши. Да, иногда приходится приподнимать скаты и делать из классической двускатной кровли – ломаную. Процесс этот трудоемок, но все реализуемо. Усиливают стандартную скатную кровлю при помощи треугольных стропильных ферм, которые удобно крепить и к крыше, и в качестве отдельных элементов.
И, самый ответственный момент реконструкции – перераспределение нагрузки. Итак, балки и стропила усиливают накладками, которые связываются стойками. Затем к подкосам и усиленным стропилам крепят затяжки. И если нагрузка с кровли идет на балки перекрытия рассредоточено (это часто бывает, когда стропильные фермы располагаются с маленьким шагом), тогда все эти изменения помогут изменить направленность нагрузки всей крыши.
Вот почему есть смысл запланировать мансарду заранее, даже если на ее реализацию нет средств: на этом этапе хватит и гидроизоляции.
4 Монтаж своими руками
Перед тем как приступить к обустройству вентиляции мансарды своими руками, необходимо создать ее проект, тщательно продумать схему размещения входящих в нее компонентов, записать на бумаге последовательность выполнения работ. В процессе подготовки обязательно нужно осмотреть все участки мансардного помещения, сделать необходимые замеры, отметить конструктивные особенности мансарды. При выполнении принудительной вентиляции необходимо подобрать вытяжной вентилятор с соответствующими техническими характеристиками. Последовательность выполнения монтажных работ:
- 1. На схеме согласно установленным обозначениям отмечаются точки фиксации клапанов и участок прокладки вытяжной трубы.
- 2. В крыше нужно дрелью или перфоратором просверлить отверстия. Эти работы выполняются очень аккуратно, чтобы не повредить слои кровельного пирога, конструкция которого включает кровельное покрытие, обрешетку, гидроизоляционные, утеплительные и пароизоляционные слои. Отверстия под приточные клапаны выполняются в карнизе или фронтоне. Обязательно стоит учитывать размещение приточных и вытяжных каналов. Первые оборудуются ниже.
- 3. Осуществляется монтаж клапанов в стене. В предварительно просверленное отверстие вставляется трубка, которая закрывается решеткой со стороны улицы. На внутренней стороне устанавливается фильтр, и крепится корпус клапана. Эти все элементы входят в комплект поставки клапана. Щели между элементами конструкции и поверхностью стены тщательно герметизируются.
- 4. На поверхности кровли, где просверлено отверстие под трубу, надежно фиксируется накладка, проверяется качество герметизации соединительных участков. Далее устанавливается труба строго вертикально. Обязательно нужно выдержать все расчетные расстояния.
- 5. С внутренней стороны здания к трубе монтируется вентилятор, а с наружной — дефлектор. Вентиляционная система готова к эксплуатации. На протяжении нескольких дней тестируется эффективность ее работы.
Важно понимать, что правильно оборудованная вентиляция мансардной крыши — это одно из условий комфортного проживания в загородном доме. При ее обустройстве своими руками обязательно необходимо соблюдать установленные строительные нормативы, проектировать вместе с конструкцией дома и обустраивать на этапе возведения крыши здания
Подготовительные работы
Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.
При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.
Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.
Назначение кровельной вентиляции
Кровельная вентиляция предназначается для удаления влаги из пространства, расположенного между наружным влагозащитным материалом: черепицей, профнастилом, шифером, и внутренними конструкциями крыши.
Основные функции, которые она выполняет:
- предотвращение скопления непроветриваемого воздуха под крышей. Особенно это актуально для домов с жилыми мансардами,
- исключение образования инея и льда в подкровельных полостях,
- своевременное удаление влаги и сырости из чердачного пространства.
Необходимость монтажа кровельных вентсистем обуславливается колебаниями суточных температур воздуха, в результате чего с внутренней стороны кровли образуется конденсат: в зимнее время в виде инея, а летом — сырости.
Частично решить эту проблему удаётся благодаря устройству так называемого «кровельного пирога», включающего в себя слой парогидроизоляции. Однако, гидроизоляционные слои не всегда и не везде могут предотвратить скопление сырости под крышей.
Влага, образовавшаяся внутри «кровельного пирога», приводит к резкому падению эффективности его работы. Поскольку в качестве утеплителя обычно используется плиты из минеральной ваты, под влиянием сырости они уплотняются и теряют свои теплоизоляционные свойства. Зимой скапливающаяся под кровлей влага превращается в лед и, расширяясь, постепенно разрушает чердачные конструкции. В теплое время года сырость приводит к образованию грибка и плесени, которые могут распространиться на всё здание.
Устранить все эти проблемы позволяет кровельная вентиляция.
Устройство мансарды
Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:
- Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
- Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
- Коньковый прогон. Внешняя часть всей конструкции крыши;
- Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
- Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
- Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также, толстый слой теплоизоляции. Безусловно сохранность самой кровли на прямую зависит от правильной изоляции крыши.
Видео, которое поможет при работе:
Подготовительные мероприятия
В первую очередь вы должны удостовериться, что основание дома сможет выдержать дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно укрепить либо же попытаться передать новые нагрузки отдельному основанию. На этом этапе вам может понадобиться помощь профессионалов.
Как построить мансарду
Решите вопрос конструкции мансарды. Подкровельный этаж может иметь разнообразную форму. При этом внутреннее пространство помещения задается особенностями кровельной конструкции.
Мансарда

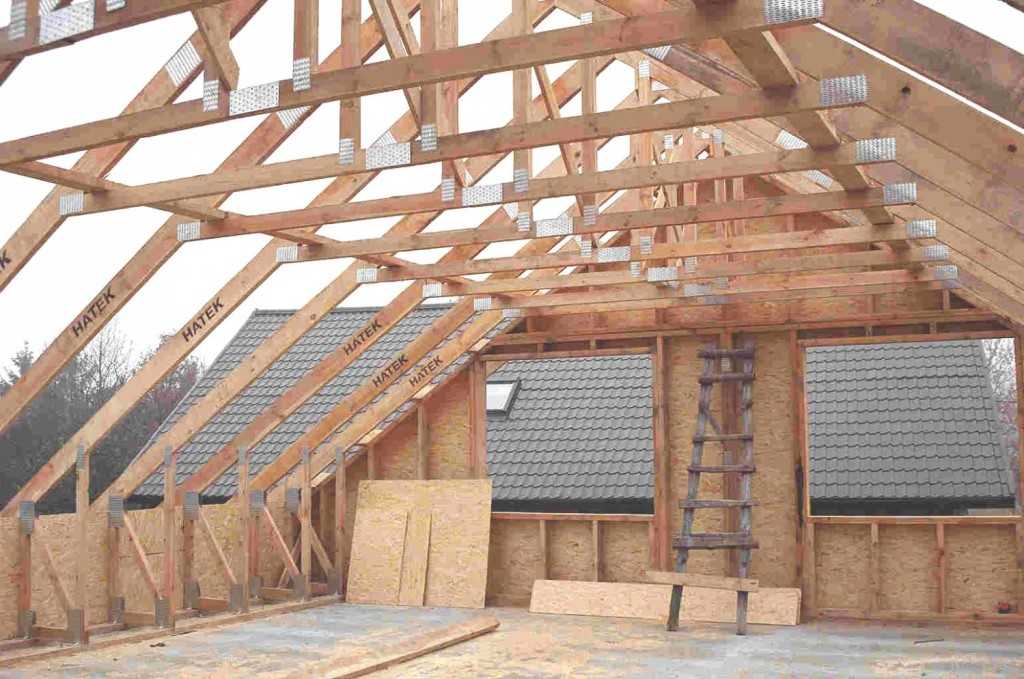

Крыша мансарды должна быть сконструирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, сконструированной с учетом предстоящих нагрузок, угла наклона и прочих важных конструктивных особенностей.
Таким образом, стропильная конструкция должна быть рассчитана и сконструирована в отдельном порядке, конкретно под ваш мансардный этаж.
Крыша мансарды
Наиболее оптимальным вариантом кровельной конструкции для мансардного этажа является ломаная двускатная кровля. Двускатная крыша будет оказывать на стены гораздо более существенную нагрузку по сравнению с односкатной системой. Однако более удобного варианта крыши для чердачного этажа вам не найти.
Двускатная мансардная крыша
При этом ломаная кровля будет «съедать» наименьшее количество свободного пространства в мансарде по сравнению со всеми остальными разновидностями крыш.
Самостоятельная отделка мансарды с ломаной крышей: фото, нюансы
Ломаная крыша позволяет расширить пространство под ней и увеличить полезную площадь, отводимую для обустройства мансарды.
Интеграция ломаной крыши и возможности оборудования просторной мансарды
Такая конструкция является одной из разновидностей двускатной крыши с более сложной конфигурацией. Название обусловлено наличием ломаных линий.
Конструкционные особенности ломаной кровли
К достоинствам такого решения кровли относится возможность обустройства просторного мансардного этажа. Благодаря ломаному силуэту кровли, помещение приобретает оригинальный внешний вид. А здание выглядит презентабельно и роскошно.При выполнении грамотного монтажа внутренней отделки сокращаются теплопотери.
Удивительный баланс простора и стильной отделки
Учитывая усложнённую конфигурацию, к подбору варианта обустройства мансарды необходимо подходить более взвешенно. Если решено прорезать оконные проёмы на скатах, то потребуется установка специальных мансардных окон.
Фантастический интерьер с наклонными окнами
Можно и не устанавливать наклонные разновидности окон, отдав предпочтение оконным проёмам, находящимся на фронтальном участке стены мансарды. Подобный вариант является более простым в монтаже.
При достаточных размерах фронтального окна будет обеспечена достаточная освещённость
Планируя отделку мансарды, следует особенности конструкции ломаной кровли превратить в преимущества, акцентируя внимание на интересные изгибы. Чтобы было удобнее размещать мебель, стены чаще всего отделывают гипсокартоном, деревом, создавая дополнительные плоскости
Изысканный интерьер с удобной расстановкой мебели
Если комната небольшая по площади, подбирают компактную низкую мебель, которую можно удобно разместить в отведённом пространстве.
Миниатюрность и функциональность — современный тренд
Всё чаще в частных домах ломаная крыша становится привычным явлением. Объясняется это возможностью оформления верхнего помещения как полноценной жилой комнаты, что позволяет дополнять внешний облик здания балконами, интересными окнами, выразительными конструкционными элементами.
Дополнительные конструктивные элементы усиливают впечатление роскоши
Интерьер мансарды определяется предпочтениями владельцев. Здесь можно обустроить комфортную гостиную, уютную спальню или совместить несколько функциональных зон. Учитывая достаточно просторный объём подобного помещения, можно сделать натяжные потолки. Превосходным решением являются обои на мансарде со склоном. Фото интерьера можно посмотреть ниже.
Глянцевый натяжной потолок и ретрообои создают изящную гармонию
Отделка применяется самая разная. Это может быть уютное дерево, демократичные современные плиты МДФ, ДВП, OSB или креативная декоративная штукатурка.
