Окно на крыше: стандартные размеры мансардных окон

Цены на окна

Реализация данной продукции осуществляется через официальные фирмы-дистрибьюторы. Так окно-балкон Cabrio обойдется в 136700 руб., а GZL 1059 площадью 0,2 кв. м – по 7800 руб.

Главная особенность ценовой политики – площадь продукции и стоимость на нее взаимосвязаны. Чем больше первый показатель, тем выше второй. На повышение стоимости влияет и комплектация, тип стеклопакета и его наполнитель, материал (пластик дороже дерева на 12–40%).

Важным вопросом является цена на данную продукцию с установкой. Монтажная стоимость значительно разнится. Стандартно стоимость монтажа составляет 3–3,5 тыс. руб., но нередко цена доходит и до 8 тыс. руб.

Размеры окон

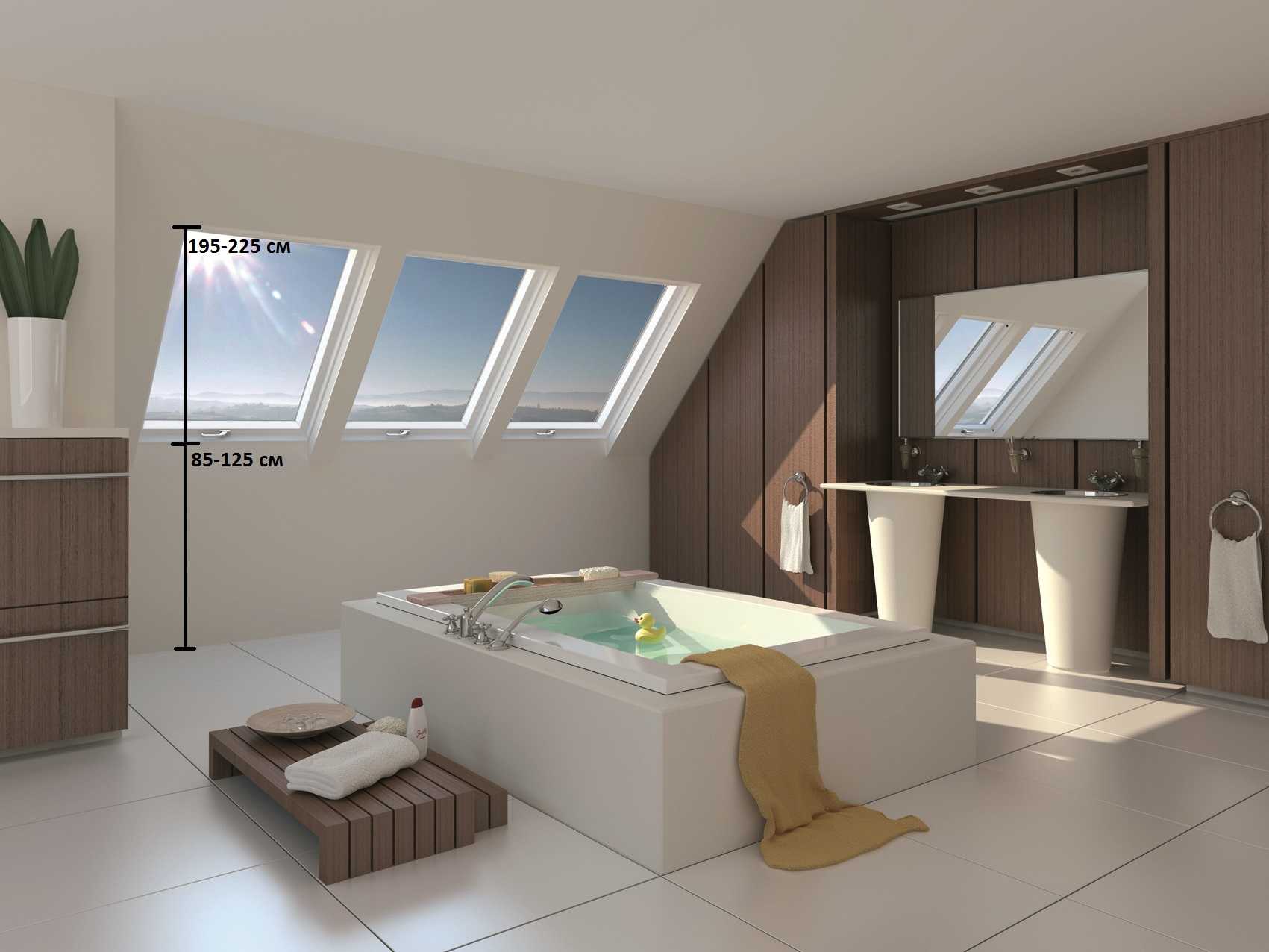

Для лучшего обозрения окружающего пейзажа, расположение нижнего края оконной конструкции должно быть на высоте 90–120 см от полового перекрытия, а верхнего – 200-220 см. Как результат, длина продукции зависит от пологости кровельного ската – чем угловое значение его больше, тем окно длиннее.

Решение о числе и вариации мансардных окон принимается еще на проектировочном этапе строения. Объяснение этого в том, что их ширина и шаг строп кровельной конструкции зависят друг от друга.

Размер продукции на мансарду стандартен. И каждый производитель может предложить собственный размерный ряд, состоящий из 6–14 стандартных размеров, имеющихся в складском помещении у реализующей компании.

Каждый производитель представляет и свои оконные серии – это вид продукции со своими особенностями: материал, стеклопакет, ось открывания, микро-проветривание и т.д.

Монтаж мансардного окна

Самостоятельная установка мансардных окон требует внимания и аккуратности. Подробнее рассмотреть этот процесс можно на примере продукции фирмы VELUX. Мансардные окна VELUX производятся в широком ассортименте, к каждой модели прилагается инструкция. Поэтому монтаж мансардных окон этой фирмы можно провести без помощи специалиста.

Монтирование элементов окна начинается с подготовки оконного проема. Он вырезается в крыше. Работа ведется изнутри или снаружи. Когда распакованы мансардные окна, кровля и весь проем расчищаются от пыли, мусора и случайных предметов.

Нижняя часть оконной коробки выставляется по уровню и крепится уголками на саморезы. После этого аналогично крепится верх коробки. Саморезы закручиваются до конца только тогда, когда отрегулировано положение коробки в проеме. Зазор между рамой и коробкой необходимо сделать одинаковым по всему периметру.

Гидроизоляцию начинают укладывать сверху внатяжку на оконный короб. При этом должен образоваться небольшой скат. После этого производится установка дренажного желоба.

Следующий этап – монтаж нижней части оклада на шурупы. Далее устанавливаются оконные накладки снизу, сверху, слева и справа. Край кровельного пирога должен плотно примыкать к оконному коробу. Мансардные окна Велюкс имеют в комплекте специальный герметик для изоляции от природной влаги.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Выбор марки и производителя

Отечественный оконный рынок, как и зарубежный, на сегодняшний день предоставляет достаточно широкий ассортимент своей продукции. И поэтому достаточно легко выдержать такое соотношение, как цена-качество.

Но, тем не менее, выбирая того или иного изготовителя, обращайте внимание на следующие важнейшие моменты, а именно:

возраст компании. Чем выше стаж, тем больше опыта и тем выше шансы найти достоверные данные про компанию;
не гонитесь за дешевизной. Цена вопроса может быть показателем качества работ

Не забывайте, что переделывать работу в разы сложнее, чем делать её изначально.
не поленитесь обойти несколько объектов интересующей вас фирмы и обратить внимание на качество выполненных работ.Можно поговорить в другими клиентами этой фирмы.

Нет ничего лучше, как объективное мнение со стороны. Предлагаем ознакомиться с отзывами рядовых покупателей, которые устанавливали себе мансардные окна разных фирм.

Как мы выяснили, популярные производители, зарекомендовавшие себя на протяжении многих лет, оказывают качественные услуги. Разница здесь может быть только в выборе типа окна и его разновидности.

Какими бывают мансардные окна

Выбирая мансардные окна, следует учитывать следующие характеристики:

материал, из которого изготавливаются рамы;
механизм открытия створок;
общая конструкция.

Знать это необходимо, чтобы максимально качественно произвести монтаж и после установки выбрать фурнитуру для комфортного использования. Сегодня популярность набирает окно с дополнительной надставкой в верхней его части. Она выполняет декоративную функцию и придает определенную форму основной оконной конструкции.

Мансардные окна с дополнительными надставками снизу и сверху – отличный источник дневного света

Для размещения на мансарде можно выбрать балконное окно из пвх или дерева. Его конструкция создана так, чтобы совмещать вертикальный и наклонный тип, что повышает комфорт использования. В результате в помещении можно создать небольшой балкон без проведения специальных работ.

Световой тоннель – окно для мансарды, произведенное с применением специальных материалов, отражающих солнечный свет. Монтаж его производится нестандартно – один конец конструкции выводится на крышу, а другой закрепляется в помещении, затем устанавливается плафон, рассеивающий свет внутри мансарды.

Можно выбрать дополнительный элемент окна на мансарду – снизу крепится дополнительная конструкция, которая позволяет проникать большему количеству света в помещение. Это идеальный вариант для помещений, возведенных с северной стороны.

Раскладное окно-балкон для мансарды

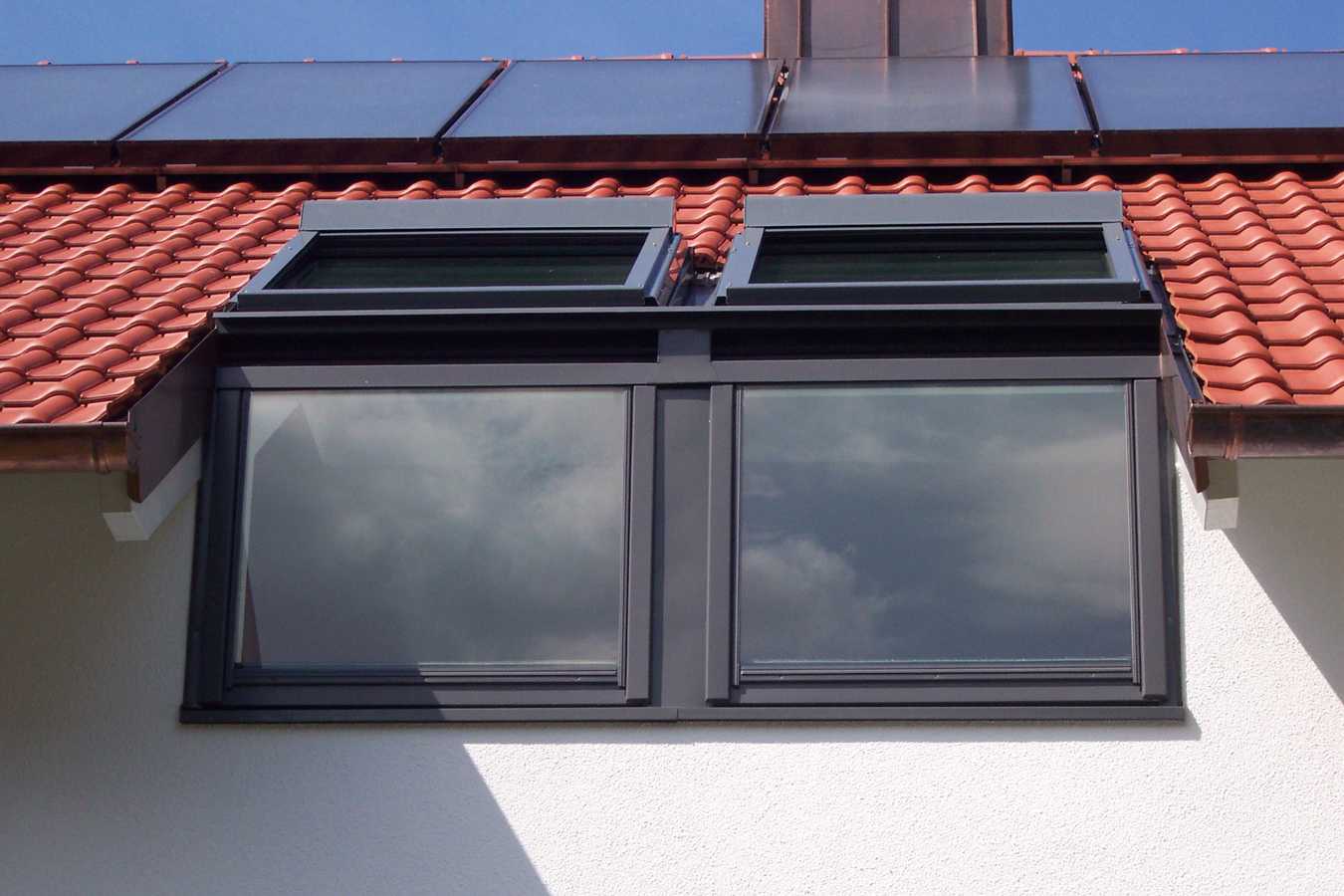

Карнизное окно – еще один удобный вариант для совершенствования конструкции на мансарде. Устанавливается оно под крышей. Механизм открытия – вращение на оси или открывание на навесах. Существуют также и современные автоматические системы, позволяющие дистанционно управлять мансардным окном. В большинстве случаев в комплекте имеется удобный пульт. Одной из возможностей автоматики является программирование на открытие или закрытие.

Вертикальные карнизные окна

Виды мансардных окон

Установить мансардные окна при желании можно на фронтоны. Иногда они располагаются наклонно в плоскости самой кровли. Используются также слуховые окна в мансарде. В этом случае конструкция монтируется вертикально в специальном «скворечнике». Выбор того или иного варианта зависит как от особенностей дизайна мансардной комнаты, так и от личных предпочтений самих хозяев дома. Как выглядят мансардные окна различных конструкций вы можете видеть в представленной ниже фотогалерее.

Конструктивные особенности

Окна для мансарды могут сильно различаться по своим конструктивным особенностям. На сегодняшний день существуют такие типы:

Карнизные. Такая конструкция используется на мансардах с высоким пристенком. Под основной створкой при этом устанавливается вертикальный дополнительный элемент;
Наклонные с нижним элементом. Верхняя часть этого варианта открывается. Нижняя же глухая;

Мансардные окна. Фото конструкций с нижним элементом и карнизных

Балконные. С наклонной конструкцией в этом случае соединена вертикальная, представляющая собой часть парапета балкона;

Балконные мансардные окна выглядят очень необычно

Надставки. Используются как треугольные, так и полукруглые варианты. Такое дополнение гармонично вписывается в экстерьер здания и неплохо смотрится в интерьере мансардного помещения;

Мансардные окна. Фото декоративных надставок

Световой туннель. В том случае, если над мансардным жилым помещением расположен еще и небольшой чердак, окно может устраиваться на нем. Комната же освещается через светоотражающий туннель-трубу.
На выходе при этом устанавливается рассеивающий световой поток плафон.

На заметку: Световой туннель может стать отличным вариантом для мансарды, оформленной в стиле хай-тэк или минимализм. Неплохо впишется тако плафон и в интерьер помещения в стиле лофт.

Мансардное жилое помещение может освещаться через чердак

Стандартные. Такие конструкции могут иметь прямоугольную или квадратную форму. Состоят они из рамы и одной поворотной створки. Иногда используются также глухие варианты. При желании можно установить и такие мансардные окна. Глухие конструкции, однако, в продаже практически не встречаются. Обычно их изготавливают на заказ. Стандартные конструкции используются в жилых помещениях на мансарде чаще всего;

Типы по способу открывания

Помимо всего прочего мансардные окна могут различаться по способу открывания. При желании можно установить такие виды конструкций:

Вариант с осью поворота, расположенной в центре. Это наиболее популярные мансардные окна. Отзывы о них исключительно положительны. За ними очень просто ухаживать и монтировать их можно на скатах с любым уклоном;
Мансардный люк. Открывается по боковой оси;

Окна на мансарде. Фото мансардного люка и окна с центральной осью поворота

Вариант с приподнятой осью;
Вариант с нижней осью. Створки у таких конструкций открываются вперед;

На заметку: Любителям особого комфорта стоит приобрести окна с электроприводом. Открывать и закрывать створки таких конструкций можно с помощью пульта.

Материал, использованный для изготовления профиля

Фасадные окна в крыше мансарды могут быть изготовлены из ПВХ, алюминия или древесины. В обычных помещениях, таких как кабинет, спальня или гостиная можно устанавливать все эти разновидности. Если же на мансарде оборудована ванная или сауна, деревянные конструкции лучше не использовать. В этом случае стоит установить мансардные окна пластиковые или алюминиевые. Неплохим вариантом могут стать также металлопластиковые конструкции.

Таким образом окна на мансардном этаже могут открываться самыми разными способами и иметь разную конструкцию. Возможно, эти фото помогут кому-нибудь определиться с выбором:

Разновидности мансардных оконных блоков

Для изготовления окон в мансарду точно так же, как в производстве традиционных моделей применяют различные материалы, поэтому есть возможность выбрать деревянные, металлические и пластиковые изделия на свой вкус. Для каждого из них присущи свои положительные и отрицательные характеристики.

Характеристика алюминиевых мансардных окон

Сборка конструкций осуществляется на основе алюминиевых профилей, наделяющих изделия продолжительной эксплуатацией, простотой ремонта, а также устойчивостью к коррозийным изменениям и деформациям.

Такое окно простоит более полувека, не нуждаясь в особом уходе, при этом безупречно защищая от негативного атмосферного воздействия. Особенность материала заключается в том, что только из него можно сделать максимально большие оконные рамы.

Мансардные окна из алюминия могут быть тёплыми и холодными

Мансардные окна из алюминия бывают:

Холодными — используются при остеклении балконных блоков, нежилых помещений.
Тёплыми — подходят для установки в мансардах домов, на дачах.

В составе профилей тёплых конструкций насчитывают три части с термоизолирующей полиамидной вставкой между профилями. Основная функция такого термомоста или терморазрыва сводится к предотвращению выхода тёплого воздуха наружу и проникновения холодного внутрь. Добиться высокого качества помогает заливка между термостатами экструдированного полистирола либо пенополиуретана; пространство от стеклопакета до рамы или створки запенивают уплотнителем.

Собирается система алюминиевого окна из нескольких частей, куда входит:

профильная рама;
комплект створок;
импост;
штульпа;
штапик.

Способ открывания такого окна может быть выбран мастером и реализуется без дополнительных запчастей.

Мансардное окно может открываться по-разному

Получить ответ на вопрос о том, почему спрос на алюминиевые окна намного выше, можно, опираясь на их технические характеристики:

во время эксплуатации не возникает никаких проблем;
неприхотливы в уходе;
изготавливаются по запросу заказчика любого размера и с подходящим механизмом открывания;
предлагаются широкой цветовой гаммы по шкале RAL;
не поддаются воздействию разных температур, справляются со своими задачами на протяжении многих лет;
имеют защиту от кислотных осадков и УФ-лучей.

Универсальность деревянных мансардных окон

При строительстве кровли каркас укладывают из деревянных брусьев, а обрешётку из досок, поэтому целесообразно изготовить мансардные окна из аналогичного материала. За счёт схожей реакции деревянных изделий при воздействии климатических условий или нагрузок расширение структуры материала происходит равномерно по всем кровельным конструкциям, включая окна.

При высокой плотности клееной древесины наблюдается достаточная гибкость изделий в случае каких-либо подвижек, что существенно сокращает количество необходимых крепежей. Преимуществом дерева является возможность изготовления любых декоративных элементов — арочных фрамуг, окон-балконов.

Деревянные блоки могут иметь разную форму

Внутри помещения мансардные окна защищены от воздействия влаги, а снаружи обшиваются специальными накладками, что позволяет продлить им срок службы. Для профилактики будет достаточно покрасить рамы водным лаком каждые 2–3 года.

Безупречная влагостойкость пластиковых изделий

Во влажных помещениях, например, в ванной или на кухне, лучшим вариантом будет установка пластиковых окон. Такие изделия, в отличие от обычных деревянных рам, не нуждаются в особом уходе (достаточно протирать влажной ветошью) и не поддаются коррозии в результате воздействия с водой, грязью, ветром.

В настоящее время влагостойкие мансардные окна пользуются большой популярностью благодаря устойчивости к агрессивным средам, без них невозможно представить функционирование бассейнов, саун, теплиц, оранжерей. Единственный фактор, который должен быть учтён при выборе пластиковой рамы — это угол наклона кровельного ската — в пределах 15–90 градусов.

Пластиковое окно можно использовать и в ванной комнате

Любое окно, независимо от используемого в основе материала и особенностей конструкции, предусматривает возможность проветривания помещения. Так, все модели мансардных окон оборудованы специальными клапанами, которые помогут своевременно позаботиться о вентиляции.

Выбор кровельного окна

Решение о выборе конструкции, также как и о количестве мансардных оконных проемов, в идеале следует принимать на этапе создания проекта и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов мансардных оконных конструкций. Если же приходится перестраивать уже существующую крышу, сооружая мансарду в готовом доме, то необходимо внимательно обследовать устройство крыши. В старых постройках возможно и не удастся встроить оконный проем желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. В относительно новых домах, перестройка мансарду под жилое помещение, позволит встроить и подходящее по нормам мансардное окно. [ot-gallery url=”//lestnitsygid.ru/gallery/varianty-mansardnyx-okon”]

Окна и люки для выхода на крышу для проведения сервисных работ.

Сервисные окна представлены типами выходов на кровлю, начиная от термоизоляционного распашного мансардного окна, которое имеет соответствующий типовым мансардным окнам стеклопакет U3 для теплых помещений, заканчивая окнами-люками с «холодной» или не имеющей утепления крышкой из поликарбоната или закаленного стекла.

Главной особенностью окон в данном разделе является возможность обеспечения беспрепятственного выхода человека на кровлю для сервисного обслуживания антенн, дымоходов, инспекции вентиляционных шахт и пр.

В зависимости от типа и теплоизоляции помещения, из которого будет осуществляться выход, подбирается тот или иной вариант сервисного окна.

К распашному мансардному окну Fakro

следует приобретатьспециальный гидроизоляционный оклад , соответствующий типу кровельного материала, который применен на Вашей кровле.

В силу особенностей открывания гидроизоляционный оклад для распашного окна имеет некоторые конструктивные отличия, заключающиеся в типе посадки окна.

Обычные мансардные окна с поворотом оконной створки по центральной оси не позволяют человеку выйти на кровлю. Также окна с комбинированной системой открывания, открывающиеся также по верхним петлям, раскрываются на небольшой угол так, что человек не сможет выйти на кровлю.

Для прохода человека через оконный проем предназначены специальные мансардные окна с маркой «Эвакуационные»

, которые представляют собой типовой короб, имеющий систему утепления и уплотнителей и теплый стеклопакет.Эвакуационное окно Fakro FEP предусматривает открывание по верхним петлям в диапазоне от 0 о до 40 о , а при необходимости экстренной эвакуации окно открывается на 68 о . Также эвакуационное окно может открываться как обычное среднеповоротное, по центральным петлям, в том числе и на 180 о для удобства мытья.

Система автоматического удаления дыма и продуктов горения

позволяет автоматически открыть специальное окно, смонтированное в кровлю, что создаст все условия для того, чтобы удалить дым из помещения. Доказано, что при пожаре самую большую опасность для человека представляет отравление продуктами горения. Таким образом, для обеспечения безопасности, необходимо создать такую систему проветривания, которая автоматически раскроет проем при пожаре.

Сервисные окнa для кровли представлены окнами-люками и распашным окном , которые сконструированы таким образом, чтобы через них можно было выйти на крышу.

Такие элементы, с одной стороны, могут отчасти функционировать как обычные модели (отчасти — потому что по своим теплоизоляционным свойствам только распашное мансардное oкно соответствуют стандартным вариантам). Способ открывания оконной створки распашной модели — по боковым петлям — открывает весь проем полностью, и человек любой комплекции беспрепятственно может выйти на крышу, и потом вернуться обратно тем же путем.

Окнa-люки, в отличие от распашного oкна, открываются по верхней оси — открывая аналогично проем полностью для выхода. Окна-люки в отличие от распашной мансардной модели имеют крышку либо из стекла, либо из прочного пластика, и устанавливаются в «холодные» кровли.

Выход на крышу необходимо обустраивать на больших кровлях с целью дальнейшего сервисного обслуживания — при необходимости чистить снег зимой, инспектировать печные трубы и подправлять антенные кабели и пр.

Хотим обратить Ваше внимание на то, что передвигаться по скатной кровле довольно сложно, и необходимо принимать во внимание тип кровельного покрытия, смонтированного на кровле. Так, например, при передвижении по металлочерепице необходимо наступать в нижнюю часть волны по обрешетке. А при передвижении по битумной черепице нужно принимать во внимание погодные условия —по битумной черепице не рекомендуется ходить в жаркие летние месяцы — это приведет к скольжению и, как следствие, повреждению верхнего защитного слоя посыпки, что приведет к стремительному разрушению битума под воздействием УФ лучей

А при передвижении по битумной черепице нужно принимать во внимание погодные условия —по битумной черепице не рекомендуется ходить в жаркие летние месяцы — это приведет к скольжению и, как следствие, повреждению верхнего защитного слоя посыпки, что приведет к стремительному разрушению битума под воздействием УФ лучей

Самыми правильными методами будет устройство систем безопасности для передвижения по кровле

— необходимо смонтировать кровельные мостики и ограждения, по которым необходимо передвигаться, чтобы не нарушить устройство кровли, и оградить себя любимого от падения.

Где разместить

Мансардные окна отличаются от обычных тем, что, благодаря своему наклонному расположению, они дают больше освещенности. Поэтому они получили широкое распространение. При проектировании места расположения мансардных оконных проемов следует учитывать принцип, по которому два разнесенных по разным местам окна дадут лучшую освещенность, чем одно такой же площади. Рекомендуемый ГОСТами уровень нижнего окончания проема – 85 – 125 сантиметров от уровня полов. Верхний же край не следует устраивать более чем 195-225 сантиметров от уровня полов. Таким образом, размер наклон зависит от угла наклона крыши – чем меньше уклон, тем длиннее проем.

Правильное расположение мансардных окон.

Величина оконных проемов в соответствии с ГОСТом не должна быть более 10% от площади плоскости, расположенной ниже. Если оконные проемы на мансарде слишком велики, это может привести к излишним потерям тепла. К тому же стекло менее прочное, чем кровля и большая площадь остекленной поверхности может не сдержать природные осадки и сильные порывы ветра. Оптимальным решением расположения проемов – строго в центре между стропилами крыши.

Технология установки мансардных окон

Установка мансардных окон выполняется с соблюдением некоторых правил. Раму следует монтировать так, чтобы нижний ее край находился примерно в 120 см от пола. Цвет окладов должен гармонировать с цветом кровельного материала. Лучше всего монтировать рамы до установки кровельного пирога. Створки вставляются позднее. Конечно же, мансардные окна можно установить и на уже готовую крышу. При этом предварительно стоит начертить соответствующий чертеж.

Подготовка оконного проема

Установка оконной конструкции выполняется обычно между стропил. Мансардные окна, размеры которых чаще всего стандартны (550мм) входят в этот проем практически идеально. Конечно же, только в том случае, если шаг между стропилами составляет примерно 600мм (что бывает чаще всего). Далее представляем инструкцию по подготовке оконного проема:

На первом этапе размечается место под раму. При этом к высоте рамы следует прибавить 45мм, а к ширине 60 мм;
Далее по разметке удаляется обшивка. Для срезки вагонки можно использовать электропилу;
После этого нужно удалить утеплитель. Обрезка обрешетки и утеплителя в крыше выполняется параллельно полу вверху и строго вертикально внизу. В результате получившийся проем внутри будет больше, чем снаружи. Это позволит свету проникать в помещение беспрепятственно;

Проем изнутри мансарды должен быть шире, чем снаружи

Для того, чтобы вставить раму нужно также срезать обрешетку и вырезать отверстие в металлочерепице или профлисте (либо снять черепицу);

Важно: При врезке конструкции в кровлю, крытую черепицей по сторонам проем нужно освободить, убрав по два ряда черепицы.

Далее в проем устанавливается дополнительная конструкция из бруса, на которой в последующем и будет крепиться рама. С внешней стороны, на кровле размер брусков должен соответствовать размеру брусков обрешетки.

Рама крепится на специальной конструкции из бруса

Подготовка окна

После подготовки проема выполняется собственно монтаж мансардных окон. Видео представляет этот процесс поэтапно:

Первым делом необходимо вытащить створку из рамы. С купленного окна удаляют все комплектующие, закрепленные для его безопасной транспортировки. Створка у разных производителей может сниматься по-разному. Чаще всего требуется просто отжать фиксатор поворотного механизма и вывести створку из зацепления.

Далее готовится рама мансардных окон. Установка своими руками профиля в проем выполняется с использованием специальных пластин, идущих в комплекте. Эти элементы нужно прикрепить к раме с обеих сторон и по углам. Делается это с помощью шурупов.

Рама крепится к коробке на специальных металлических пластинах

Как установить мансардное окно

Монтировать мансардное окно нужно со стороны улицы. Рама устанавливается в брусчатую коробку таким образом, чтобы между ними оставался зазор в 20 – 30мм для утеплителя. Предварительно выполняется крепеж только на две верхних пластины. Врезка рамы также выполняется с использованием шурупов.

Прежде чем монтировать мансардные окна своими руками дальше, нужно вставить в раму снятую ранее створку. После установки ее закрывают и проверяют насколько правильно она «встала» в раме. Затем нужно завернуть все шурупы в крепежных металлических пластинах, закрепив раму полностью.

Важно: Перед тем, как рама будет закреплена окончательно, следует подкорректировать ее положение в коробке. Профиль должен располагаться в плоскости, строго параллельной плоскости кровли. . Мансардное окно вставляется в проем и фиксируется на пластины

Мансардное окно вставляется в проем и фиксируется на пластины

Герметизация окна

Для того, чтобы окна не протекали, следует выполнить их гидроизоляцию. Под коробкой нужно смонтировать защитный фартук, обычно идущий в комплекте. Этот элемент прикрепляется к нижней части рамы. На следующем этапе устанавливаются боковые фартуки. Далее вставляется фартук в верхней части окна и здесь же крепится металлический отлив.

Для того, чтобы исключить протечки, монтируется гидроизоляционный фартук

Для утепления конструкции можно воспользоваться любым современным материалом. Лучше всего для этой цели подходит базальтовая вата. Ее вставляют между материалом кровли и брусчатой конструкцией.

Важно: Монтажную пену для герметизации и утепления лучше не использовать. Расширяясь, она часто сдвигает конструктивные элементы со своего места

В результате может заклинить створки.

Соблюдение всех технологий – гарантия того, что у вас получатся хорошие мансардные окна. Установка (видео это подтверждает) их – дело не такое сложное, как это может показаться на первый взгляд.

Монтаж теплоизоляции

Участок примыкания кровли к МО может стать мостиком холода, если его не утеплить. Оптимальный способ размещения теплоизоляции – непосредственно зазор между кровлей и оконной рамой. Утеплитель укладывается на грань оклада по всему периметру окна, и только после этого вставляется рама. Материал закрепляется с помощью степлера.

Монтажной пеной заполнять зазор не следует. Она не обеспечивает хорошее утепление и создает усилие, способное привести к перекосам деревянной конструкции. Лучше всего использовать полосу каменной ваты, которая при надежной гидроизоляции прекрасно справляется с поставленной задачей.
