Крыша – важный элемент конструкции дома. Ошибки в ее возведении очень быстро приведут к ухудшению качества всего строения и его раннему разрушению. Поэтому к возведению крыши своими руками следует отнестись с особой внимательностью.

Решили возводить крышу самостоятельно не прибегая к помощи профессионалов? В таком случае рекомендуем возводить лишь простейшие варианты, такие, как односкатная крыша. Для возведения крыш сложных геометрических форм, особенно если нужны мансардные крыши, лучше прибегнуть к услугам специалистов.

Уверены, что наша статья про пошаговое строительство крыши дома поможет вам в жизни.

Что же касается выбора кровельных материалов, то всегда следует ориентироваться на их качество. Помните, высокие цены, как правило, окупаются за счет отсутствия частых ремонтов крыши.

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки

Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

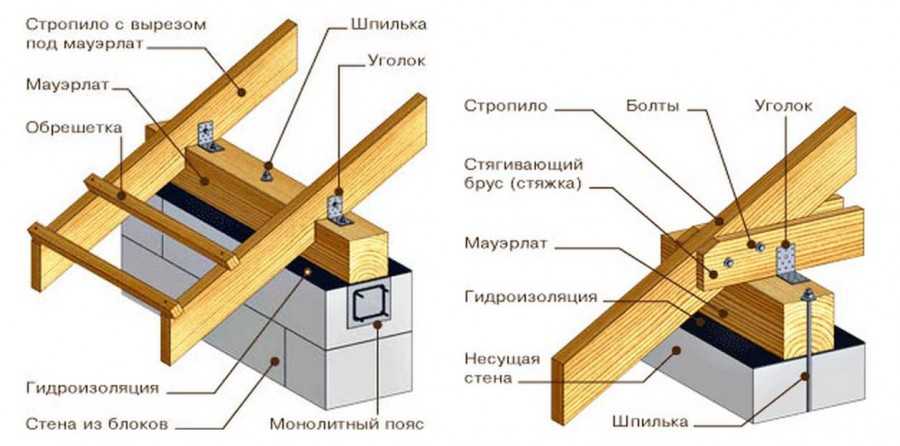

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

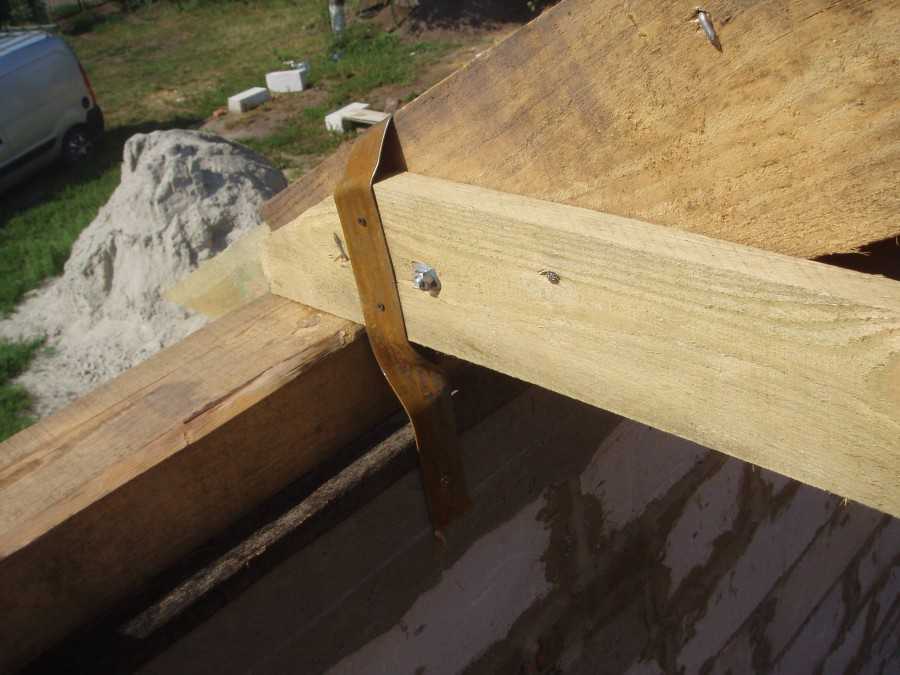

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

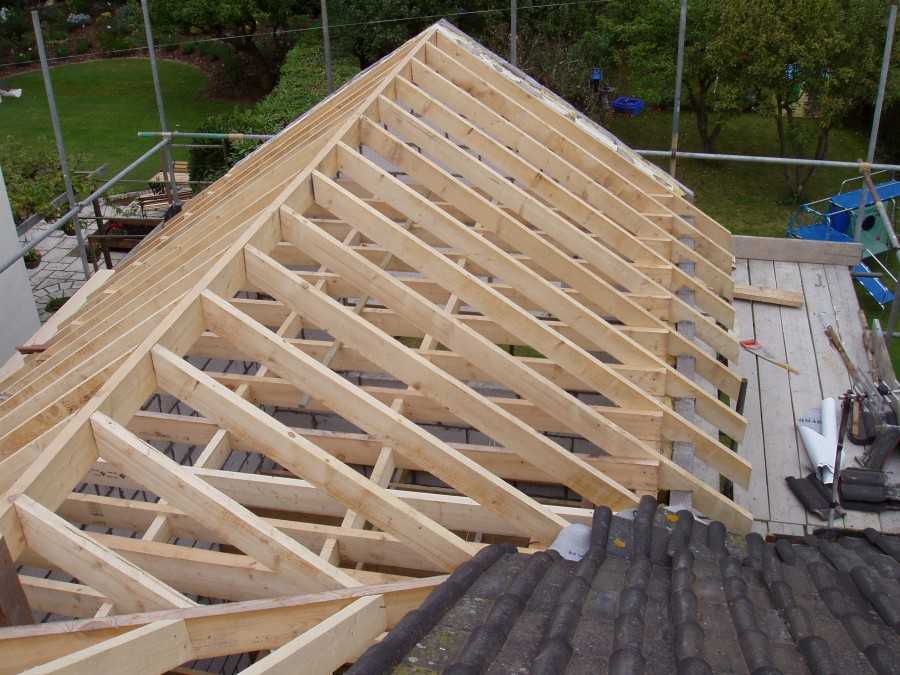

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

От теории к практике

Прежде чем начать строить двускатную крышу своими руками, следует провести простые расчеты с целью определения количества необходимого материала. Оптимальным и наиболее распространенным вариантом для самостоятельного возведения является классическая висячая стропильная система.

Мауэрлаты и коньковой прогон равны сумме длины несущей стены и длин свесов.

Количество стропил расчитывается отталкиваясь от длины здания. Если вы планируете крышу утеплять, то стропильный шаг лучше делать равным ширине утепляющих матов. Если же нет — ориентируйтесь на значение 0.8-1.3 м. Чем круче скат и легче кровля, тем шире шаг.

Это основные пункты касательно того, как рассчитать двускатную крышу. Разобравшись с ними можно переходить к самому процессу строительства.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно

Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

  • шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
  • шаг 1,4, длина 3, сечение 75х125 мм;
  • шаг 2,15, длина 5 м, сечение 100х250;
  • шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ногИсточник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

  • если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
  • металлочерепица – угол в 14°;
  • профнастил — 12°;
  • битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
  • рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крышиИсточник arhplan.ru

Двускатная крыша в самостоятельном исполнении: основы

Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.

Фронтоны – это торцы, которые образуют скаты крыши

Двускатная крыша состоит:

  • из стропильной системы;
  • мауэрлата;
  • ригеля;
  • подкосов;
  • стоек;
  • стяжек;
  • обрешеток;
  • упорных брусков и накладок.

Почему стоит выбрать именно такой тип кровли:

  • есть различные варианты конструкции;
  • просто рассчитать и установить;
  • вода стекает естественным образом;
  • протечки маловероятны, так как система целостная;
  • экономия средств и материалов;
  • есть возможность обустроить мансарду или чердак;
  • легко поддается ремонту;
  • прочная, устойчивая к износу.

О плюсах конструкции – в видеоролике:

Watch this video on YouTube

Типы систем:

  • Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
  • Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.
  • Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.

Построить ломаную крышу без помощи профессионалов практически невозможно

Кровельный пирог: второй защитный слой

После создания стропильного каркаса необходимо максимально полно изолировать пространство под крышей от воздействия внешних факторов. Для этого устанавливается целый ряд защитных систем. В первую очередь на стропильную систему укладывается гидроизоляция, начиная от классического рубероида и заканчивая высокотехнологичными влагозащитными мембранами.

Для создания воздушной прокладки между гидроизоляцией и собственно кровельным покрытием необходимо создать структуру, которая бы приподняла кровлю над гидроизоляцией. Это так называемая контробрешетка.

Она набивается на стропила поверх гидроизоляции. Это улучшает влагозащитные и одновременно теплозащитные свойства крыши. Затем устанавливается обрешетка, которая и является собственно основой, на которую будет уложено кровельное покрытие. Она крепится к контробрешетке.

Термо- и пароизоляция помещается с внутренней стороны кровли, под водоотталкивающие слоем. Хорошими теплоизоляционными свойствами обладает целый ряд материалов.

Для этой цели могут использоваться маты из специальным образом обработанных морских водорослей или соломы, иногда применяются синтетические материалы. Но наиболее эффективным, недорогим и экологичным является использование минеральной ваты.

Она получается из базальта или стекла, и поэтому обладает огнеупорными свойствами. Это очень актуально в тех случаях, когда утепление располагается поблизости от печных труб и там, где в дальнейшем будет размещена проводка, в случае, если в доме строится мансардная крыша.

Синтетические материалы наподобие пенополистирола и пенополиуретана используется реже, несмотря на их отличные теплоизолирующие качества. В ряде случаев данные материалы теряют свои теплоизолирующие качества достаточно быстро.

В то время как минеральная вата не утрачивает свойств в течение десятилетий – это лучший вариант, как сделать крышу по-настоящему защищающей от перепадов температуры.

Также очень важно использовать паробарьер. Поскольку он обеспечивает защиту от увлажнения как термоизоляции, так и для каркаса крыши, который в противном случае намного быстрее приходит в негодность

Поэтому паробарьер изготавливается из специального материала, позволяющего эффективно отводить пар и влагу.

Это важно!Использование полиэтиленовой пленки в качестве паробарьера – отличный вариант для тех, кто задается вопросом: как сделать крышу непригодной к эксплуатации. Полиэтиленовая пленка нарушает воздухообмен и препятствует удалению избытка влаги.

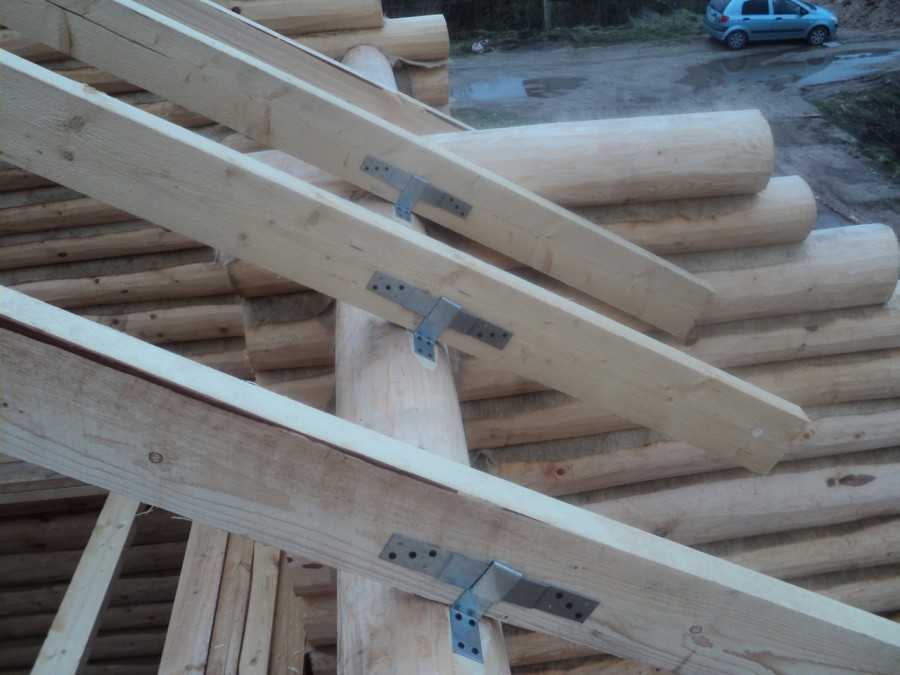

Крепление деталей двухскатной крыши.

Чтобы произвести качественную постройку своими руками двухскатной крыши, нужно знать, как правильно закрепить между собой детали.

Пазовое соединение деталей используется при соединении диагональных конструкций, хотя его часто используют и для соединения перпендикулярных деталей. Но данное соединение уменьшает прочность деталей, этот фактор нужно учесть и использовать его лишь в не самых важных местах.

Еще для соединения деталей используются металлические уголки или пластины. Но у этого способа тоже есть недостаток, шурупы могут при угловых нагрузках, с деревянного основания быть просто вывернуты.

Рекомендуется использовать смешанный способ для крепления деталей, учитывая направления нагрузок на те или иные детали.

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м.
  • Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Выбор и монтаж кровельного материала

Технология монтажа кровельного материала зависит от выбранного материала.

К выбору кровли надо отнестись комплексно. Например, вес квадратного метра металлочерепицы составляет 4 кг, натуральной — 50 килограммов.

Использование натуральной возможно только при наличии прочных стен, очень массивных стропил и перекрытия. Следует отметить, что выше не только цена тяжелой кровли, но и стоимость монтажа данного типа крыш.

Внимание надо обращать и на долговечность материала, особенно это важно для регионов с суровым климатом, обилием осадков, температурными перепадами. Негативно воздействует на крыши и ультрафиолетовое излучение. Например, битумная черепица (мягкая кровля) теряет прочность и эластичность

Солнечные лучи также могут стать причиной выцветания разноцветных полимерных покрытий металлочерепицы

Например, битумная черепица (мягкая кровля) теряет прочность и эластичность. Солнечные лучи также могут стать причиной выцветания разноцветных полимерных покрытий металлочерепицы

Негативно воздействует на крыши и ультрафиолетовое излучение. Например, битумная черепица (мягкая кровля) теряет прочность и эластичность. Солнечные лучи также могут стать причиной выцветания разноцветных полимерных покрытий металлочерепицы.

Применение натуральной черепицы с глазурным покрытием совершенно неактуально для российских условий.

Немаловажным фактором является и цена.

Бюджетными вариантами считаются разные виды мягкой кровли и металлочерепица.

Самые дорогие — медная кровля и натуральная черепица. Наличие декоративных элементов также влияет на цену.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

  1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.
  2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.
  3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.
  4. Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с весьма привлекателен, а также не лишен так называемой «изюминки».

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам
