Как замерить размеры проема при установке окна

Мифы о пластиковых окнах

Миф 1. Пластиковые окна закупоривают проем и «не дышат»

Современные конструкции оборудованы качественной фурнитурой и уплотнительной резиной по периметру створки и рамы, исключающей проникновение сквозняка в помещение. Не привыкшему к такой герметичности пользователю первое время кажется, что в квартире стало душно. По сравнению со старыми деревянными рамами, которые «дышали» благодаря щелям и рассохшейся древесине, пластиковые окна действительно не пропускают воздух. Чтобы избежать духоты и обеспечить доступ свежего воздуха, необходимо не менее 2 раз в день проветривать комнату по 15 минут. Новые деревянные окна тоже не «дышат» естественным образом. Поверхность рамы обрабатывают специальными пропитками и лаками, через поры которых не проходит ветер. Изделия из дерева требуют ежедневного проветривания для комфортного микроклимата в помещении.

Проверка пакета перед установкой

Профессиональные строители считают этот пункт наиболее важным, ведь если уделить ему недостаточно внимания, то вся дальнейшая работа будет уже неуместна.

В первую очередь следует проверить габариты проема для окна и прибывшего стеклопакета. Если размер проема равен 184 см, то размер самой рамы должен составлять 180 см. Разница между значениями нужна для зазора боковых стоек и самой стеной.

Если высота проема 120 см, то нормальная высота рамы порядка 116 см, чтобы внизу полностью вставлялся пластиковый подставной профиль – донник. Он должен быть в начальной комплектации стеклопакета, и устанавливать его обязательно. Донник используется для правильной установки подоконника внутри помещения, и прикручивания отлива с внешней стороны.

Для окон с антимоскитными сетками следует убедиться в подходящих крепежах. Случаются ситуации, когда теряются ручки или маленькие детали.

Рекомендуется проверить всю конструкцию на наличие мелких повреждений и трещин. Пересчитать количество прибывших накладок и отверстий дренажного типа.

Подоконник, зачастую, потребуется заказать отдельно. Также для правильного монтажа нужно заказать подкладки под стекла.

Особенности использования пленки из поливинилхлорида

Достоинства

Использование 10 лет

Срок постоянной эксплуатации мягких гибких окон из ПВХ составляет около 10 лет. Как показывает практика, аналоги данного материала достаточно быстро теряют свои первоначальные свойства под воздействием ультрафиолетового излучения и скачков температур. В то же время пленка ПВХ может прослужить не менее 5 лет в условиях постоянного воздействия солнца. Специалисты советуют не скручивать пленку в рулоны зимой, поскольку при температуре – 15ºС она становится грубоватой, и затруднит процесс ее использования.

Мягкие окна для террасы и ПВХ шторы обладают рядом положительных характеристик, среди которых можно отметить:

• Прочность и надежность;
• Безопасность использования;
• Долгий срок службы;
• Доступная цена;
• Хороший уровень светопроницаемости;
• Привлекательность и эстетичность.

Защита

Кроме защиты от дождя, ветра и пыли, пленка убережет вас и ваших гостей от комаров и мошкары в вечернее время, что тоже является приятным фактом, ведь эти насекомые с легкостью могут испортить вам отдых. Ассортимента пленки ПВХ достаточно широкий. Вы можете подобрать любой понравившийся цвет, также на материал может быть нанесен рисунок. Гибкость структуры говорит о том, что мягкое окно в беседке невозможно разбить, соответственно в помещении безопасно находиться детям.

Доступность

Недостатки

К минусам мягких окон из ПВХ для беседок можно отнести вероятность случайных разрывов в виду недостаточной прочности материала

Пленку по неосторожности можно повредить острым предметом и, к сожалению, в дальнейшем ремонту не подлежит, придется полностью заменять полотно

Выводы

Что касается ценовой политики, то средняя стоимость мягких окон из ПВХ за 1 м ² составляет около 1,5 тысяч российских рублей. Также в данную цену включены разные элементы крепежа. Расценки могут претерпевать изменения в зависимости от размера оконного проема. С увеличением размеров проемов, стоимость 1 м² будет понижаться. Данная ситуация объясняется тем, что для работы потребуется меньше крепежных элементов.

Мягкие окна из ПВХ пленки изготавливают из материала с толщиной 500 – 700 микрон. Чем толще пленка, тем надежней и практичней она будет. Стандартная ширина полотна равна 1,4 м.

Для усиления мягкого окна и крепления, необходимо сделать окантовку с шириной 5 см. для этой цели используют особый материала Оксфорд, который имеет довольно привлекательный внешний вид.

Примечание. Для дверей применяют молнию толщиной 10 мм.

Подготовка к установке

Установка любого окна начинается с измерений. В деревянных домах данный этап особенно важен, поскольку размеры окна вычисляются с учётом обсады и компенсационных зазоров.

Пластиковое окно в обсаде

Отметим, что цель измерений может быть разной. Если окно устанавливается в существующий проём – то необходимо вычислить оптимальные размеры окна. Если планируется остекление нового сруба – то определяются размеры и местоположение оконных проёмов.

В любом случае, при определении размеров под установку окон в доме из бруса или брёвен следует исходить из следующих правил:

• тип обсады должен быть определён заранее;
• при определении искомых размеров необходимо учитывать ширину обсады и высоту компенсационного зазора;
• между рамой окна и окосячкой должен быть установочный зазор, задуваемый монтажной пеной (20-40 мм, оптимально 20 мм);
• при определении допуска на обсадную раму необходимо учитывать её тип (для Т-образной размеры проёма будут меньше).

Обратите внимание, что при определении высоты оконной конструкции следует предусматривать допуск на компенсационный зазор. В беревенчатых дома его высота максимальная (от 40 до 100 мм), в домах из клееного бруса минимальная (40 мм).

Ошибки, которые может допустить новичок

Есть большое количество этапов работ, где неопытный работник может совершить ошибку. Зачастую это происходит при определении глубины посадки полотна, выборе креплений, а также при герметизации пластиковых окон. Чтобы новые оконные рамы смогли долго прослужить, необходимо учесть некоторые особенности:

монтаж штапиками наружу не производится, поскольку это негативно влияет на безопасность конструкции – такое полотно можно легко демонтировать с улицы;
стоит уделить внимание глубине посадки рамы – неправильно выставленное полотно может пропускать холодный воздух или посторонние шумы с улицы;
выравнивание конструкции по уровню является обязательным этапом монтажа – при неправильной установке процесс открывания или закрывания стеклопакета будет нарушен;
монтажная пена должна быть защищена от УФ-излучения, иначе она теряет свои свойства и растрескивается, что нарушает герметичность;
конструкция должна крепиться не только с помощью монтажной пены – для надежной фиксации полотна применяются анкерные болты.

При соблюдении технологии подготовки оконного проема, глубины посадки полотна и других правил монтажа, вы сможете самостоятельно монтировать конструкцию, не опасаясь за результат.

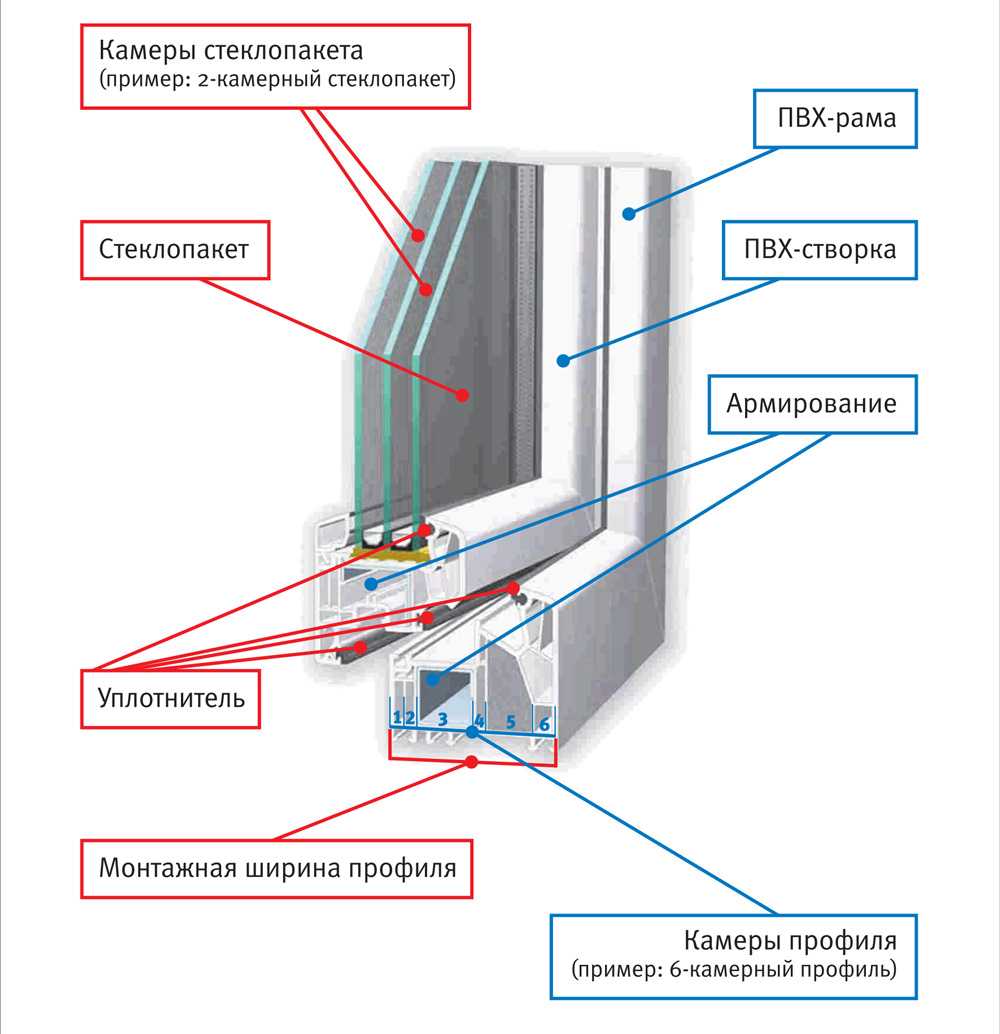

Конструктивное исполнение пластиковых окон

Конструктивно любое окно представлено каркасом, створками, стеклянными вставками и фурнитурой с фиксирующими элементами. Рама собирается из профиля ПВХ с армированием в виде металлических вставок. Полость элементов, как правило, имеет 3, 4 или 6 отсеков. Чем их больше, тем выше жёсткость и теплоизоляционные свойства рамы. Также рассматривается различная толщина стенок обвязки (в мм):

• А – 2,8 (перегородки – 2,5);
• В – 2,5 (перемычки – 2);
• С – менее 2,5 и 2 соответственно.

Относительно качественных показателей лучшим вариантом считаются изделия класса ««А»«. В зависимости от назначения профиль представлен в разных исполнениях:

• Рама с небольшим выступом с наружной стороны для перекрытия зазора вдоль створки. Подобные планки нужны для сборки каркаса. Нижний профиль дополнительно имеет дренажные отверстия для отвода конденсата или стекающей воды со стекла на отлив.
• Створка представлена чаще в зигзагообразной форме относительно поперечного сечения. Выступы примыкают к раме или придерживают стеклопакет в совокупности со штапиком.

Стеклопакет и штапикиИсточник interglass.lv

Импост и штульп предназначены для обеспечения связки отдельных модулей в одном оконном переплёте. В поперечном сечении имеют Т-образную или угловую форму соответственно.

В каждом профиле вне зависимости от назначения предусмотрен технологический боковой паз с внутренней стороны выступов. Он нужен для монтажа уплотнительной ленты с монтажной продольной кромкой. Материал необходим для исключения ударных моментов створки о раму, перекрытия доступа к холоду, ветру, влаге и пыли.

Стеклопакеты могут представлены одним или несколькими стёклами. Во втором случае между полотнами устанавливается дистанционная планка с перфорацией из ПВХ либо алюминия. В полости элемента расположен абсорбент для поглощения влаги.

Внутри стеклопакета может быть осушённый воздух, аргон или криптон. Стекла используются толщиной 4, 6 или 8 мм. Расстояние сказывается на теплоизоляционных свойствах и, как правило, составляет от 10 до 20 мм. Оптимальным считается 16 мм.

Варианты стеклопакетовИсточник www.ckr.delosite38.ru

Энергосберегающий вариант дополнительно имеет внутреннее покрытие из серебра или олова. Плёнка способствует снижению потерь тепла зимой и проникновению внутрь летом. Но сказывается на увеличении итоговой стоимости на окна и снижении прозрачности стёкол примерно на 30%.

Другой вариант предусматривает установку противоударных полотен. Они имеют повышенную механическую стойкость и в случае разбивания не обращаются в осколки. Подобные изделия особенно актуальны для спортивных сооружений, мансардного остекления и промышленных предприятий.

Фурнитура для металлопластиковых окон представлена 15 различными модификациями. Это фиксирующие элементы, петли с механизмами и детали, обеспечивающие управление створками. В отдельную группу можно отнести антивандальные изделия и защитные от детей. Также сюда относится москитная сетка, декоративные накладки, защёлки и уплотнительная лента.

Москитная сеткаИсточник okna-vid.ru

Из чего состоит пластиковое окно

Сначала рассмотрим конструкцию пластикового окна. Без этого вы не разберетесь в самом процессе монтажа.

Изготавливают пластиковые окна из специального материала, который называется ПолиВинилХлорид. Поэтому сокращенно пластиковые окна так и называют – окна ПВХ. Как и у любого окна, основной элемент окна ПВХ – это рама из профиля, состоящего из ячеек. Чем больше в раме таких ячеек (еще их называют камерами), тем более теплым будет окно.

Как правило, цвет рамы белый. Хотя пластик может быть и черным, и коричневым, и даже цветным. Самый распространенный и самый бюджетный вариант – пластиковые окна белого цвета.

Кроме того, окно состоит из открывающейся части (створки) и неподвижной части, которую называют «глухарем». В эти части окна и вставляется непосредственно стеклопакет, который прижимается к раме специальной пластиковой планкой. Для герметичности кладется черный резиновый уплотнитель.

На оконные створки устанавливают специальные механизмы, с помощью которых окно открывается и закрывается.

Кроме того, снаружи окно имеет так называемый отлив – небольшая доска, с помощью которой отводятся осадки, и откосы – пластинки, которыми заделываются боковые и верхние части со стороны улицы.

Вы решили ставить окна самостоятельно: с чего начинаем?

Начинаем с осмотра оконного проема. Первое, что нужно определить, это тип: с четвертью или без. Нелишним будет и замерить глубину окна, ведь чем она больше, тем более теплое окно в проем можно установить.

С четвертью или без – как понять?

• Окно с четвертью имеет выступы (их высота примерно равна четверти длины стандартного кирпича).
• Оконный проем без четверти выступов не имеет, а значит, окно меньше защищено от выпадения.

Зачем нужна четверть и какие проблемы будут, если её нет?

Четверть выполняет две функции:

• Защита окна от выпадения.
• Защита монтажной пены (да и всего монтажного узла) от солнечных лучей и влаги.

При монтаже окна в проем без четверти придется использовать больше точек крепления. Для окон с четвертью достаточно размещать точки крепления с интервалом в 70 см. Для проемов, в которых четверти нет, лучше перестраховаться и сделать интервалы поменьше – 40-50-60 см в зависимости от габаритов и веса окна.

Совет: как понять, что оконный проем с четвертью? Всё просто, померьте высоту нижней/боковой части рамы, изнутри и снаружи. Если снаружи она меньше, значит окно с четвертью. Помните, что в зависимости от проекта дома четверть может располагаться как по бокам окна и сверху, так и по всему периметру проема или только по бокам.

Словом, нам сейчас предстоит мерить окно: и не семь раз, а больше.

Инструкция по установке оконных рам

Установка в проем требует использования монтажных колодок, на которые ставится пластиковое окно на необходимую глубину. После того, как рама закреплена, воспользуйтесь уровнем и выставите стеклопакет по вертикали. Если вы работаете с глухими типами конструкций, то установка ничем не будет отличаться.

В зависимости от здания, установка в проем может выполняться несколькими способами. В первом случае, выставленные оконные рамы просверливаются насквозь. В образовавшееся отверстие вставляется анкерный болт и вбивается на необходимую глубину. Такая технология гарантирует высокую прочностью крепления, однако выполнение таких работ значительно увеличивает время установки. Второй метод предполагает использование анкерных монтажных пластин, которые устанавливаются на оконном профиле или стене. Глубину установок в данном случае можно контролировать креплениями. Такой метод занимает гораздо меньше времени, но при этом, снижается качество монтажа. Из-за гибкости пластин и небольшой глубины сверления, оконные рамы могут деформироваться во время эксплуатации при сильном ветре или проседании дома.

Глубина установки пластиковых окон напрямую связана с материалом стен. Если дом состоит из пеноблоков, кирпичей или бетона, то полотно должно быть расположено на 2/3 глубины от внутренней стороны проема. В случае, когда стены дома утеплены каким-либо материалом, необходимо устанавливать и крепить пластиковые окна до утеплительного материала. При уложенном утеплителе и облицовке кирпичом, оконные рамы крепятся в зоне, где расположен утеплитель. Чтобы монтированные конструкции смогли выдержать весь срок эксплуатации без деформации, необходимо верно выбирать глубину установки.

Процесс монтажа можно разделить на следующие этапы:

• выставление рамы в проеме на необходимую глубину по уровню с использованием опорных колодок;
• крепление конструкции к стене;
• проведение сборки пластикового окна;
• проверка открывания/закрывания створок и работы остальных механизмов;
• герметизация рамы в оконном проеме. Применяется монтажная пена, которая заливается на всю глубину проема.

Чтобы пластиковые окна смогли служили долго, после установки и высыхания строительной пены необходимо выполнить защиту монтажного шва. Для этого потребуется установить отливы и подоконник с обеих сторон, а также сделать откосы. Выполнив все рекомендации, следует в течение суток не открывать окна. Это позволит конструкции принять необходимое положение, не нарушая герметичность пены.

Для качественной установки отливов существует ряд правил, которых следует придерживаться:

• отлив монтируется с улицы в специальный подставочный профиль, который расположен внизу рамы. Чтобы конструкция была надежно закреплена, необходимо закрутить саморезы на требуемую глубину;
• монтаж подоконника имеет свою специфику – полотно подрезается таким образом, чтобы оно смогло поместиться в проеме пластикового окна, достав торец профиля;
• обе конструкции устанавливаются на подкладки и выравниваются с помощью уровня, затем образовавшееся пространство под элементами задувается монтажной пеной и заполняется шпаклевкой на всю глубину.

Как подготовить проем

Правильная технология монтажа предусматривает очистку проема от мусора, удаление лакокрасочных покрытий, цемента, песка. Перед установкой выполняется примерка, поскольку если расстояние между стеной и рамой превысит 4см, нужно будет использовать другие материалы помимо пены, так как пеной сделать достаточно прочный и хорошо выглядящий шов не получится.

По технологии перед монтажом створки снимаются — штифт вынимается из петель, и створки демонтируются. Если створок нет, а установлен только стеклопакет, вынимаются штапики и демонтируется пакет. Для вынутых стеклопакетов заранее подготавливается мягкая подстилка рядом со стеной, на которую они монтируются вертикально. Горизонтально их лучше не ставить по избежание царапин.

Вторым этапом удаляется пленка, которая предохраняет пластик при транспортировке. Под крепления наносится разметка. При нанесении учитывается небольшое правило, актуальное и для кирпичных, и для панельных сооружений — расстояние от крепежа до углов должно составлять 15см.

Способы крепления

Мягкие окна поставляются в виде пленки с мягкой рамой, которую изготавливают либо из плотной прорезиненной ткани, либо из вспененной резины. По мнению большинства, первый вариант – более долговечен.

Для крепления пленки своими руками используются:

• металлические замки;
• скобы с силиконовыми ремнями.

В принципе, можно использовать любой из предложенных вариантов – крепление получится надежным и долговечным. Крепежи изначально устанавливаются по периметру деревянных рам, где планируется закрепить те самые пленочные окна. Замки и скобы рекомендуется монтировать через каждые 20–30 см. Если делать промежутки больше, то есть вероятность, что часть прорезиненной рамы со временем растянется из-за воздействия ветра. В большинстве мягких окон в раме заблаговременно подготавливаются отверстия под замки, только следует внимательно изучить инструкцию, которая поставляется вместе с ними.

Далее все просто: рулонный материал натягивается на подготовленные рамы и закрепляется на замки. Данную работу рекомендуется выполнять вдвоем: пока один подтягивает сам материал, другой зажимает замки. Таким образом, всего за 2–3 часа можно «остеклить» порядка 20–30 кв. м.

Последний этап – это обработка тепловой пушкой, если смонтирован был материал, подразумевающий такую процедуру (опять же, следует уточнять в инструкции).

Подготовка к установке пластиковых окон

Демонтировав старые оконные рамы, необходимо внимательно изучить образовавшийся проем, очистить его от грязи, и удалить все элементы, которые могут обрушиться при установке нового полотна. Выпирающие части стены следует удалить. Если глубина отдельных участков проема слишком большая, стоит их замазать специальным раствором.

Помимо обработки поверхности, также проводятся предварительные работы с пластиковыми окнами. Для удобства, необходимо удалить створки окна, либо снять стеклопакеты при установке больших рам. При монтаже небольших рам, данную процедуру можно и не выполнять.

Установка откосов на пластиковые окна

После установки окна монтируются откосы. Рекомендуется устанавливать их одновременно с окнами. Максимум – через 3 дня после установки окон.

Существуют различные варианты откосов, от простейших штукатурных, с плохими теплоизоляционными и шумоподавляющими свойствами, до универсальных пластиковых.

Как правило, с качественными пластиковыми окнами предполагается устанавливать именно пластиковые откосы. Они являются наиболее долговечными, не выгорают и относительно просты в установке. Возможна и установка гипсокартонных откосов – но это процесс гораздо более трудоемкий и требующий ювелирной аккуратности, в отличие от установки пластика.

Размеры откосов можно определить только после установки окна. Поэтому установка пластиковых откосов начинается с распила панелей в соответствии с размерами уже установленного окна. Распил производится после замеров с учетом запаса.

После разрезания панели на готовые откосы монтажная пена на окнах прорезается на глубину от 5 до 10 мм при ширине канала 10 мм для того, чтобы панели плотно прилегали к краю рамы. При необходимости устанавливается F-образный профиль.

Крепится он степлером со стороны стены. После этого закрепляется верхняя панель, помещаясь в профиль. И укрепляется с помощью монтажной пены. Следующий шаг – ее фиксация клейкой лентой с внешней стороны, с одинаковыми отступами от края окна. Затем таким же образом укрепляются боковые панели, но обязательно с контролем вертикали.

При этом используется П-образный профиль. Монтажный шов возле подоконника обрабатывается стойкой шпаклевкой или гипсовой штукатуркой.

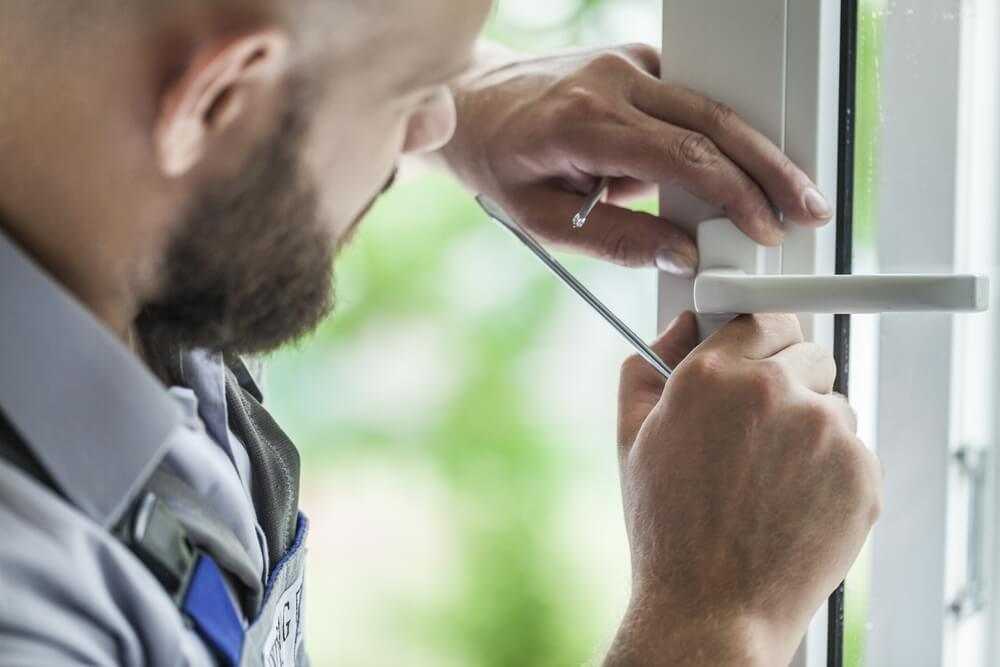

Регулировка пластикового окна

Монтаж окна, по сути, закончен. Остается только снять защитные пленки и удалить остатки пены и грязь. Окном не следует пользоваться в течение последующих 16-18 часов, для того чтобы монтажная пена застыла без каких-либо внешних воздействий, которые могли бы нарушить ее контакт с окном или оконным проемом или вызвать перекосы.

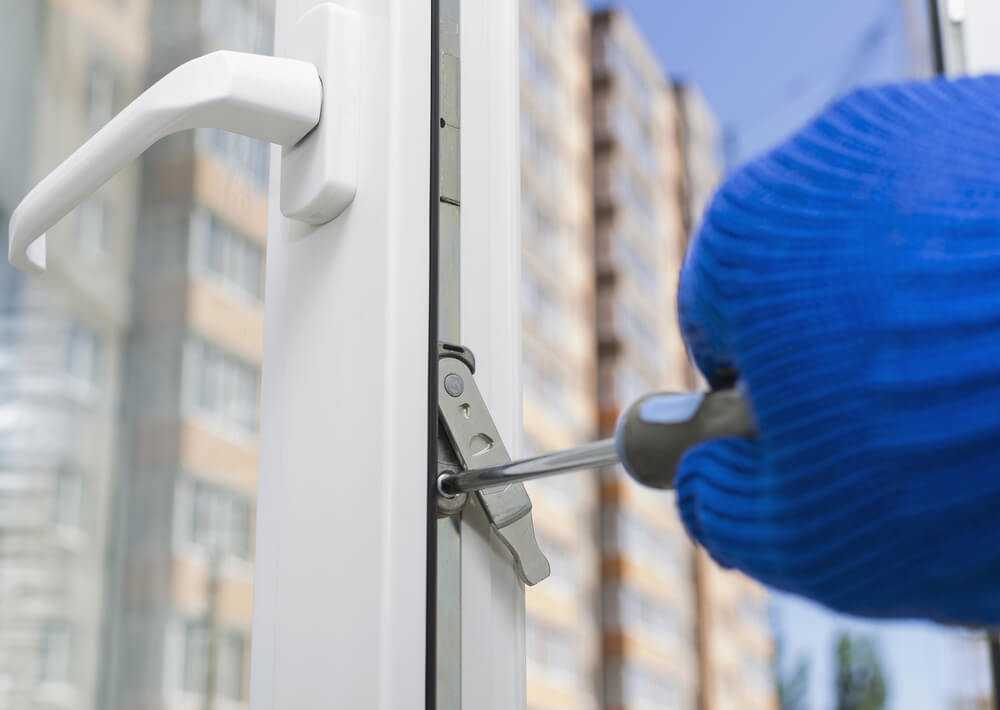

Последнее действие – регулировка пластиковых окон. Выставляется летний или зимний режим функционирования, проверяется работа подвижных створок в разных режимах, облегчается или уплотняется ход ручки.
Регулировка ручки пластикового окна
