Правильный монтаж окон пвх в соответствии с требованиями гост

Монтаж по ГОСТу окон ПВХ: утвержденные документы, обязанности подрядчика. Особенности подготовки проема, крепления блока и создания монтажного шва.

Монтаж окна по ГОСТу своими руками

При монтаже без четверти увеличиваются теплопотери

Оконная рама из пластика и торец бетонной или деревянной стены имеют разные коэффициенты расширения, поэтому материал монтажного шва подбирают так, чтобы при усадке или деформации не появлялись трещины и мостики холода.

Эта проблема однослойных стен, например, из керамзитобетона или сплошного кирпича. В этом случае слабым участком служит стена около рамы из-за большой проводимости тепла. Места подвержены выпадению конденсата и образованию плесени. Если торцы без четверти, теплопотери увеличиваются. ГОСТ рекомендует устанавливать коробки толщиной не меньше 13 см, если используется метод без четвертей.

Порядок монтажа по нормативам ГОСТ (со снятием стеклопакета):

  • подбирают крепежные анкеры с учетом прочности стен;
  • снимают подвижные створки, с глухих частей окна вынимают стеклопакеты;
  • в стенах с четвертью перед установкой крепят ленту ПСУЛ;
  • раму выставляют по горизонтальному и вертикальному уровню;
  • профиль рамы сверят насквозь и крепят к торцу проема металлическим анкером;
  • устанавливают распорные клинья, запенивают промежутки;
  • навешивают створки и ставят глухие стеклопакеты;
  • обрезают пену после застывания.

Анкерные болты должны быть не менее 5 – 7 см длиной

Анкера по нормативам ставят через 50 – 70 см, в бетон анкер заглубляют на 4 см, камень и легкий бетон сверлят на 6 см. Фиксацию начинают с низа рамы. Анкера сразу не затягивают, а проверяют правильность установки блока, после этого дожимают крепежи до упора. Если при этом возникает перекос, отпускают анкера, выравнивают раму и действия повторяют.

Монтаж без снятия створок и стеклопакетов выполняют на специальных пластинах, которые одновременно крепят сбоку рамы и фиксируют к торцу стены. Такой способ позволяет не сверлить коробку, можно беспрепятственно регулировать уровень установки. Но пластины не подходят для окон большой площади.

Причины возникновения трещин

Если вы обнаружили трещину на стеклопакете, то стоит заклеить её прозрачным скотчем и незамедлительно обратиться к специалистам.

Наиболее часто встречаемая причина появления трещин на пластиковых окнах – механическое воздействие на стекло:

  1. Удар тяжелым цветочным горшком или вазоном, которые часто стоят на подоконниках.
  2. Попадание мусора во время сильного ветра и других природных катаклизмов.
  3. Чрезмерное усилие при закрытии/открытии.
  4. В результате внутренних повреждений стекла.

Нарушение герметичности приводит к утечке газа, который отвечает за теплоизоляцию. Кроме того, это просто некрасиво. Поэтому, если треснуло пластиковое окно, его надо срочно заменить или отремонтировать.

Но бывают случаи, когда вы видите, что стекло треснуло без видимых причин. На самом деле, они есть.

Стеклопакет может лопнуть от следующих причин:

  1. Умышленный удар или давление.
  2. Неумышленное давление или удар во время закрытия или открывания.
  3. Нарушение сборки стеклопакета изготовителем.
  4. Неточный замер или неправильная установка, которая привела к нарушению его геометрии.
  5. Изменение давления и температуры внешней среды.

С первыми причинами вам должно быть все понятно. Рассмотрим повнимательнее последнюю.

Межстекольное пространство заполняется инертными газами или воздухом.

Эта конструкция полностью герметизирована. На стеклопакет действуют атмосферные нагрузки: давление и температура, а это приводит к возникновению механического напряжения в стекле и возникновению линзообразования.

Если ваш стеклопакет изготовлен из тонкого стекла и использовался пластик низкого качества, то нет ничего удивительного, что ваше стекло треснуло. При линзообразовании стекла даже могут касаться друг друга в центре стеклопакета.

Обычно такие трещины имеют форму полумесяца и располагаются в центре стекла. Это происходит, если изготовитель хранит готовую продукцию в неотапливаемых помещениях.

Как регулировать температуру в двухкамерном холодильнике Атлант с электронным управлением

Эта серия холодильного оборудования оснащена самой современной электроникой, включая раздельную регулировку температурных режимов и различными индикаторами работы. При включении холодильника в сеть на панели управления отображаются параметры работы морозильной и холодильной камер. Электронный блок также снабжен сигнализацией, оповещающей о длительном (свыше 1 минуты) открывании дверцы, системой отключения холодильника при чрезмерном падении напряжения (ниже 170) и повышении (свыше 260 вольт).

Регулировка температуры при таком выборе функций достаточно проста: кнопка управления температурным режимом морозильной камерой находится на панели управления слева . Расположенная рядом двухпозиционное окошко отражает параметры настройки. Рекомендуемая производителем температура — около —18 градусов.

Если в температурном режиме произошел сбой это отразится на панели

Технология замены

Даже если стекло треснуло в двухкамерной конструкции, то все равно советуем менять стеклопакет полностью. Все дело в герметичности, которая при неумелых действиях может быть нарушена, и тогда окно перестанет выполнять свои функции. А также вы увидите, что на стеклах образовывается конденсат, который при любом перепаде температур доставит новые хлопоты.

В принципе сама фирма тоже может заменить только одно стекло, но в других условиях. Всю конструкцию снимут и отвезут для ремонта, при этом герметичность будет восстанавливаться в производственных условиях. Это лишь чуть-чуть снизит цену, при отсутствии гарантии.

Собственноручный ремонт также возможен. Если у вас нет большого количества свободного времени, то поступите следующим образом.

  1. Снимите штапики. Сделать это можно при помощи стамески;
  2. Вытащите конструкцию и проведите точные замеры стекла;
  3. Развернуть стекло, чтобы то, которое треснуло, оказалось изнутри, в комнате;
  4. Верните стекло на место;
  5. Закрепите снова штапиками.

Какие документы оформляются при установке?

У владельца новых окон из ПВХ на руках должны оказаться два документа, один из них – до установки, другой – по окончании работ по замене оконных блоков.

  1. Предварительно оформляется договор, в котором должны присутствовать необходимые расчеты по теплофизическим свойствам устанавливаемого в конкретный стеновой проем окна. На их основе выбирается наилучшая схема монтажа, которую согласуют с заказчиком.
  2. После завершения монтажа пластиковых окон заказчику передается технический паспорт монтажа со схемой установки. Также там должны быть перечислены материалы, использовавшиеся для заделки монтажных швов, и гарантийные обязательства подрядчика.

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция  которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

  • гибкие анкерные пластины в комплекте с шурупами и дюбелями;
  • распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
  • специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

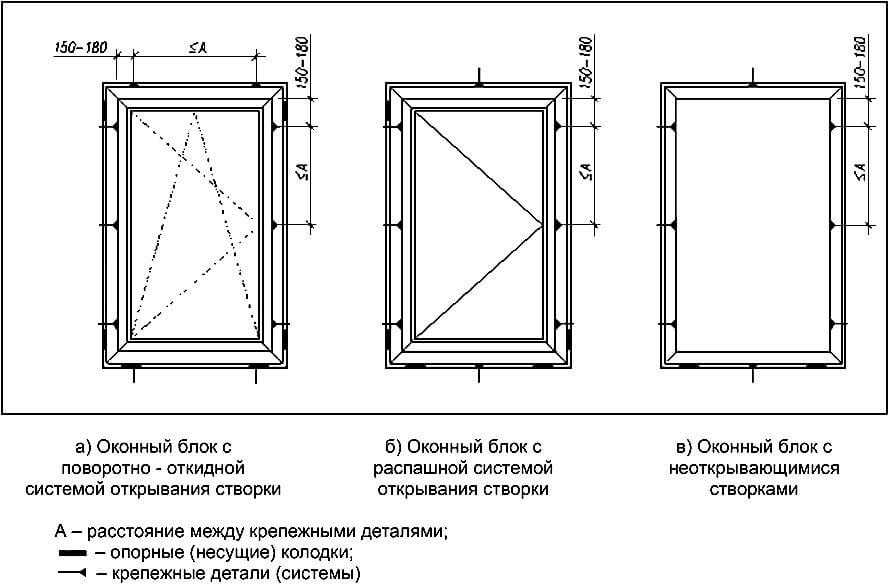

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.

Ширина профиля — это наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Боковые фиксирующие колодки не должны оказывать избыточного давления на оконный блок. Колодки устанавливают только в тех местах, которые указаны на схеме. Учитывайте то, что оконный блок изменяет размеры при колебаниях температуры. При установке колодки фиксируют в требуемом положении герметиком.

При креплении распорными дюбелями следует контролировать усилие затяжки винта так, чтобы не нарушить прямолинейность профиля коробки окна. Рекомендуется после затяжки винта вывернуть его на несколько оборотов так, чтобы между головкой винта и профилем оконного блока образовался зазор 3 — 5 мм. Этот зазор позволит компенсировать температурные изменения размеров оконной коробки.

Руководство по технологии установки

Готовое пластиковое окно заносится в проем, ставится на опорные колодки и выравнивается по горизонтали. После этого при помощи уровня окно выставляется по вертикали и закрепляется в таком положении распорными колодками.

Монтаж как глухих окон, так и с открывающимися створками, происходит одинаково. Существует два варианта монтажа окон: с распекачкой конструкции и без. При применении первого варианта в раме сверлятся отверстия насквозь, через которые вбиваются в стену анкерные болты. Такой метод отличается большей сложностью и наибольшей надежностью.

При монтаже окна методом распакечивания в раме и стене просверливают отверстия, куда потом вбивают анкерыМеста крепления анкеров и опорных колодок

Если установка производится без распекачивания рамы, окно крепится с применением специальных анкерных монтажных пластин, которые прикрепляют к профилю, а затем к стене. Такой вариант выполняется быстрее. Однако нужно учитывать, что при значительных нагрузках ветра рамную конструкцию может перекосить или она может провиснуть. Если принято решение монтировать на пластину, стоит выбрать толстые, широкие варианты

Обратите внимание, на то, что, если регион, в котором вы живете, отличается сильной ветровой нагрузкой или предстоит монтаж окон на высоте, тогда стоит применить вариант с распекачиванием рамы

Монтаж на анкерные пластиныСхема расположения анкерных пластин

Существуют нюансы по размещению окна в проем. Если стены выполнены из пеноблоков, кирпича, шлакоблока, газосиликата или бетона, то рама размещается в глубину на 2/3 от внутренней толщины проема. Если утепляют стены пенопластом, тогда крепление нужно производить до утеплительного слоя. При утеплении и облицовке кирпичом производится монтаж окна в зоне утеплителя.

Очень важно выбрать правильную глубину установки

Необходимо соблюдать последовательность установки:

  • вставив раму, выставляют ее в уровень, применяя опорные и распорные колодки;
  • далее крепят к стене;
  • после установки конструкции необходимо произвести сборку окна;
  • затем нужно проверить нормальную работу створок и всех механизмов, для этого откройте и закройте окно;
  • после того, как всё проверено, створки необходимо плотно закрыть и выполнить герметизацию зазора вокруг конструкции. Для этого применяют монтажную пену.

Однако нужно помнить, что при прямом контакте с солнечными лучами и внешней средой материал теряет свои свойства и разрушается. Чтобы его защитить, необходимо создать надежный барьер с обеих сторон запененного зазора, это может быть специальная пленка, которую необходимо приклеить на наружной и внутренней части окна. После высыхания пены необходимо выполнить отделку откосов с обеих сторон (наружная, внутренняя) конструкции. Открывать окно можно спустя сутки после задувания зазора пеной.

Чтобы была выполнена правильная установка как отливов на окна, так и подоконников, следуйте несложным правилам:

  • отлив монтируем снаружи в специальную прорезь в раме или крепим к ней на саморезы;
  • подоконник устанавливается следующим образом: необходимо подрезать его с краев так, чтобы он вошел по ширине в проем окна и уперся в торец подставочного профиля;
  • уровень выравнивается при помощи специальных подкладок, после чего пространство под подоконником задувается пеной или заполняется раствором.

По принципу описания выше производится установка окон на балконе или на лоджии, в кирпичные или бетонные стены. Однако учитывайте, что весь вес оконной конструкции будет нести на себе парапет, поэтому нужно его усилить.

Конструкция пластиковых окон

Чтобы нормально разобраться в процессе установки, необходимо иметь представление о конструкции окон. Начнем с материалов и названий. Пластиковые окна изготавливают из поливинилхлорида, который сокращенно называют ПВХ. Отсюда второе название — окна ПВХ.

Главный элемент любого окна — рама. Для пластиковых окон раму делают из специального многокамерного профиля. Он разделен перегородками на некоторое количество ячеек — камер. Чем больше этих ячеек, тем теплее будет окно. Когда говорят о том, сколько камер будет в пластиковом окне, имеют количество ячеек в профиле.

Окна одного производителя с разным количеством камер в профиле

В середине конструкции, в самой большой камере, видна вставка синего цвета. Это армирующий элемент повышенной жесткости. Он придает профилю требуемую прочность. В пластиковых окнах эта вставка из пластика, в металлопластиковых — из металла (обчно — из алюминия). Вот и вся между ними разница.

Строение металлопластикового окна

Есть еще разделение профилей на классы: эконом, стандарт и премиум. Оптимальный выбор, если вам нужна нормальные окна, — класс стандарт. В классе эконом слишком тонкие перегородки и они промерзать начинают практически с момента установки. Премиум имеет высокую цену за счет опций, которые, по сути, не нужны.

Если вы хотите иметь лучший профиль для пластиковых окон, берите класс стандарт любого завода. Особой разницы между изделиями разных фирм нет. Они давно стандартизированы и все рассказы менеджеров о преимуществах — это сказки. Если они изготовлены на заводском оборудовании, разницы между ними нет: все заводские профили давно стандартизированы.

Профили для окон в стандартном варианте имеют белый цвет, но могут быть и коричневыми — под цвет любого дерева, и даже розовыми — под заказ. Окна из цветного профиля дороже, чем аналогичные белые.

Строение окна

Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.

Из чего состоит пластиковое окно

Оно состоит из:

Рамы. Это основа окна.
Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т.д.
Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла.
Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета).
На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание.
Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые  уплотнители.

Внизу на наружной стороне рамы (той, которая обращена на улицу) есть дренажные отверстия, которые закрыты специальными колпачками. Через них выводится на улицу конденсат, образующийся внутри из-за разницы температур на улице и в помещении.

Дренажные отверстия

Еще окно имеет отлив — доска снаружи, отводящая осадки и подоконник внутри. Боковые и верхние части со стороны улицы и помещения заделываются откосами. Их тоже можно поставить из пластика или сделать по другой технологии.

Как отрегулировать окно ПВХ читайте тут.

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Деревянные или пластиковые окна: какие лучше? – вы тоже найдете на нашем сайте.

Если вас интересуют ПВХ-окна с климат-контролем, о них – читайте по адресу: https://oknanagoda.com/okna/otveti/okna-s-klimat-kontrolem.html

Для экономии места на балконе – раздвижные пластиковые окна в следующей статье на нашем сайте.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет)

В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:


Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

  • Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
  • Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
  • Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
  • Заполняем шов монтажной пеной.
  • Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

  1. Наносим метки на те места рамы, где впоследствии будет происходить крепление.
  2. К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
  3. К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
  4. Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
  5. Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.
  • На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
  • Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:


Установка подоконника

  • На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
  • После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
  • Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
  • После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива


Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

Как устранить зазор между оконным проемом и рамой своими руками?

Образовавшуюся щель между окном ПВХ и подоконником должна устранять фирма, которая занималась установкой оконных блоков, но если в нее уже нельзя обратиться по причине ее ликвидации, то проблему можно решить собственными силами. Есть вариант, который связан с обращениями в другие фирмы, которые выполняют те же работы.

Сделать ремонт своими руками можно, если возникло такое желание и есть опыт. Устранить проблему зазоров можно, если имеются специальные инструменты и материалы:

  1. Нож по гипсокартону.
  2. Монтажная пена.
  3. Деревянные бруски.
  4. Болгарка.
  5. Строительный уровень.

Существуют две причины, которые следует учитывать, поскольку из-за них появляются щели и зазоры:

  1. Некачественный монтаж, который приводит к отделению подоконника от специального подставочного профиля.
  2. Подставочный профиль и подоконник выскочили одновременно из оконного паза.

Пример конструктивного решения узла бокового примыкания оконного блока к проему с четвертью в стене из кирпича, с отделкой внутреннего откоса штукатурным раствором.

Во втором случае труднее справиться с проблемой самому, поэтому лучше всего вызвать мастера на дом. В обоих случаях потребуется демонтаж подоконника своими руками

Если материалом для откосов является пластик, то их следует осторожно разобрать на время ремонта оконного проема

Если поверхность откосов покрыта штукатуркой, в состав которой входит цементный раствор, то их надрезают болгаркой возле самого подоконника, установив круг по бетону. Можно для выдалбливания воспользоваться и зубилом, но сам откос при этом может осыпаться

Подоконник следует осторожно оторвать от проема снизу

Подоконники чаще приклеивают за счет монтажной пены, а затем они выставляются с помощью подкладок. Следует убедиться в надежной установке подставочного профиля, который должен быть очищенным от пены. Если окно и профиль имеют щели, то обязательно следует вызвать специалиста.

Если проем имеет нижнее основание и нижнюю плоскость, которые находятся на большом расстоянии друг от друга, то следует часть плоскости обработать строительной монтажной пеной, а остальное пространство заполнить брусками. Когда пена полностью высохнет, то есть пройдет 3 или 4 часа в жаркий сезон, то ее подрезают, пользуясь ножом по гипсокартону, поскольку она будет мешать монтировать подоконник на прежнем месте.

Установку подоконника на прежнем месте следует осуществлять, используя подкладки, учитывая оконный уклон, который равен 3-4 градусам. Для этого подойдет уровень небольшого размера. При установке пластиковых окон подоконник должен плотно касаться подставного профиля, а также основания оконного блока ПВХ.

Затем полностью задувают полость, которая осталась под подоконником. Сверху на него ставится груз массой от 9 до 12 кг. С этой целью используют банки (3 л), две из которых ставят по обеим сторонам, а еще одну устанавливают в центр подоконника, оставив груз до следующего дня.

Типичные ошибки монтажа пластиковых окон

Типичные ошибки монтажа пластиковых окон

В наши дни пластиковыми окнами никого не удивишь — их монтируют уже давно и повсеместно. Между тем потребители постоянно жалуются на некачественно проведённые работы. Логично предположить, что виноваты недобросовестные монтажники. Но в действительности всё не так просто.

Напомним, как в оконном бизнесе построена технологическая цепочка. Производители системного ПВХ-профиля поставляют свою продукцию компаниям — переработчикам, которые изготавливают и монтируют окна.

Небольшой видео комментарий по поводу выбора профиля пластиковых окон: Какой ПВХ-профиль лучше?

При этом единого мнения по технологии установки окон пока не существует. Камнем преткновения оказался монтажный шов, вернее, способ его исполнения.

Справка: монтажный зазор — пространство между поверхностью стенового проёма и коробкой оконного (дверного) блока. Монтажный шов — элемент узла примыкания, представляющий собой комбинацию различных изоляционных материалов, которые используются для заполнения монтажного зазора и обладают заданными характеристиками. Определения извлечены из действующего государственного стандарта ГОСТ 30971-2002.

Казалось бы, существует нормативная документация, которой и надо руководствоваться, — ГОСТ 30971-2002 «Швы монтажных узлов примыканий оконных блоков к стеновым проёмам. Общие технические условия» и ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия». Однако согласно Федеральному закону № 184-ФЗ «О техническом регулировании» от 27.12.2002 г. ГОСТы, а вместе с ними СНиПы и другие технические нормативные документы перешли в разряд рекомендательной литературы. К обязательному исполнению приняты только те нормы, которые имеют непосредственное отношение к безопасности. И в результате организации, занимающиеся монтажом окон, могут на вполне законных основаниях не исполнять положения ГОСТ 30971-2002 и ГОСТ Р 52749-2007. А если клиент будет настаивать, то ему вежливо предложат заплатить в двойном размере.

Однако ситуация не безнадёжна. Дело в том, что ГОСТы становятся обязательными для исполнения, если это записано в договоре или проекте (то есть в этих документах указано, что монтаж должен производиться по действующим государственным стандартам). С другой стороны, если организация не признаёт ГОСТы, она всё равно должна работать по некоему нормативному документу, который принят в качестве обязательного внутри этой организации. Другое дело, если клиент подписывает договор, не читая. Недобросовестные компании только на это и рассчитывают. Если возникнет конфликтная ситуация по поводу некачественного монтажа, возмущённому клиенту заявят примерно следующее: «Вы же сами хотели, чтобы все окна в вашем доме были установлены за один день, и дали своё согласие на все наши действия!».

Чем же так не нравятся некоторым оконным компаниям действующие (но, к сожалению, необязательные) нормативные документы? Здесь необходимо пояснение. ГОСТ 30971-2002 и ГОСТ Р 52749-2007 предписывают заполнять монтажный шов теплоизоляционной монтажной пеной, а для её защиты от атмосферного воздействия использовать паропроницаемую саморасширяющуюся ленту (ПСУЛ). Чтобы выполнить эти требования, нужно подготовить проём — выровнять его, а слабые поверхности закрепить грунтовкой. Но такая подготовка относится к общестроительным работам, и монтажники окон здесь вроде бы ни при чём. Вот они и ставят окна в кривые проёмы. В результате монтажные зазоры имеют разную ширину, а то и вовсе зигзагообразную форму. Закрыть такие, с позволения сказать, щели лентой становится проблематично. Если нельзя применить ПСУЛ, монтажный шов в крайнем случае оштукатуривают паропроницаемым атмосферостойким составом на основе цемента (а в зимнее время — быстросхватывающейся цементно-полимерной смесью). Другой вариант: монтажный шов закрывают снаружи паропроницаемой гидроизоляционной лентой, а затем ставят нащельник (такие изделия входят в системы всех ведущих производителей пластиковых окон).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий
