Рифлёная арматура диаметром 12 мм — один из наиболее распространённых типоразмеров в промышленном и гражданском строительстве. Благодаря оптимальному соотношению прочности и гибкости она находит применение в широком круге конструктивных решений: от монолитных фундаментов до армированных поясов перекрытий. Полный перечень типоразмеров и технических параметров представлен на этой странице https://armet.by/catalog/chernyj-metalloprokat/armatura/armatura-riflenaya/armatura-12-mm.html в разделе металлопроката. Производство стержней ведётся методом горячего проката, который остаётся основным способом получения качественной конструкционной арматуры.
Что такое горячий прокат и как он работает
Горячая прокатка — это процесс пластической деформации металлической заготовки (катанки) при температуре выше порога рекристаллизации стали, обычно от 1100 до 1250 °C. При таких температурах сталь приобретает высокую пластичность и поддаётся формообразованию с минимальными энергозатратами. Заготовка последовательно проходит через несколько пар валков прокатного стана, постепенно уменьшаясь в сечении и приобретая нужный профиль.
На финальных клетях стана формируется периодический профиль — рёбра жёсткости, которые идут по поверхности стержня. Форма рёбер строго регламентирована: стандарт задаёт угол наклона, шаг, высоту и очертание поперечного сечения. После прокатки стержни охлаждаются на холодильнике либо подвергаются термомеханической обработке прямо на линии.
Термомеханическое упрочнение — разновидность горячей прокатки, при которой сразу после деформации стержень проходит через закалочный спрей, а затем самоотпускается за счёт тепла сердцевины. Это позволяет получить более высокий класс прочности без введения дополнительных легирующих элементов, что снижает себестоимость производства без потери эксплуатационных характеристик.
Характеристики горячекатаной арматуры 12 мм
Стержень диаметром 12 мм при горячем прокате изготавливается из низколегированных или углеродистых сталей марок 25Г2С, 35ГС или Ст5сп. Класс прочности определяет минимальный предел текучести: для А400 это 400 МПа, для А500С — 500 МПа. Временное сопротивление разрыву у класса А500С составляет не менее 600 МПа, что обеспечивает достаточный запас прочности при динамических нагрузках.
Периодический профиль диаметром 12 мм имеет площадь поперечного сечения около 113,1 мм², а масса одного погонного метра — около 0,888 кг. Эти параметры используются при проектировании армирования: зная шаг укладки стержней и их суммарную площадь сечения, конструктор рассчитывает несущую способность элемента согласно нормам.
Горячекатаная арматура 12 мм соответствует ГОСТ 5781-82 (для классов А-II и А-III) или ГОСТ Р 52544-2006 (для класса А500С). Последний стандарт предусматривает производство арматуры с гарантированной свариваемостью, что существенно расширяет область её применения в каркасных и монолитных конструкциях.
Роль рифлёного профиля в работе арматуры

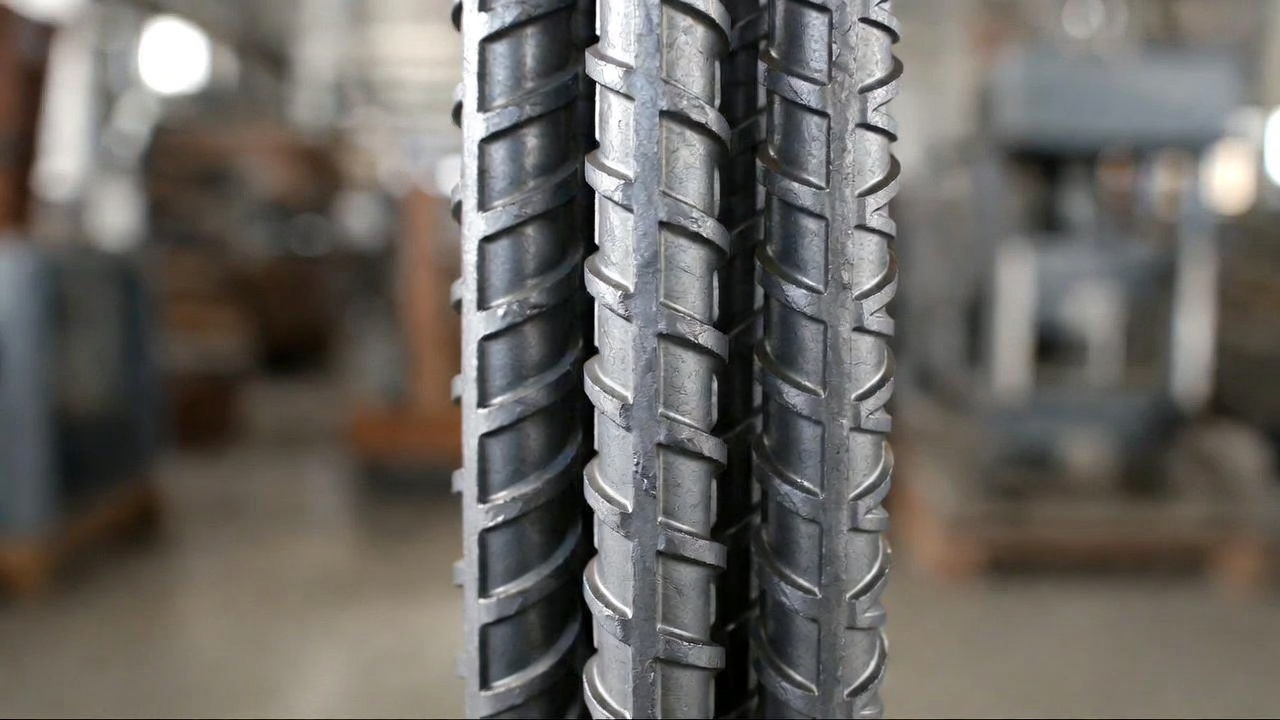

Рифление — не декоративный элемент, а функциональная необходимость. Поперечные рёбра создают механическое зацепление с бетонной матрицей, значительно увеличивая сцепление по сравнению с гладкой арматурой класса А-I. За счёт этого нагрузка распределяется равномерно между сталью и бетоном, снижается риск расслоения и образования трещин в зоне анкеровки.
К конструктивным особенностям арматуры с периодическим профилем относятся:
- поперечные рёбра, расположенные под углом к продольной оси, — они работают на сдвиг и воспринимают поперечные усилия между стержнем и бетоном;
- продольные рёбра, которые обеспечивают правильное позиционирование стержней в каркасе и предотвращают их вращение при вязке;
- стандартизированная форма профиля, позволяющая использовать нормативные формулы расчёта сцепления без дополнительных испытаний на конкретной партии.
Диаметр 12 мм занимает промежуточное положение между тонкой арматурой (6–10 мм) и арматурой среднего сечения (14–22 мм). Стержни достаточно жёсткие для формирования плоских каркасов, но при этом без труда гнутся на оправке при устройстве отгибов и хомутов, что упрощает монтаж сложных армированных узлов.
Области применения в строительстве
В жилом и коммерческом строительстве арматура 12 мм наиболее востребована в следующих конструкциях:
- ленточные и плитные фундаменты, где она формирует рабочую сетку в растянутой зоне;
- монолитные колонны и стены небольших сечений — в качестве вертикальной рабочей арматуры;
- перемычки над дверными и оконными проёмами, воспринимающие изгибающий момент;
- армированные пояса (сейсмопояса) по периметру кладочных конструкций.
При возведении промышленных объектов и инфраструктурных сооружений диаметр 12 мм применяется в конструктивном армировании — там, где главная задача не воспринять расчётную нагрузку, а предотвратить трещинообразование от усадки и температурных деформаций. Актуальные марки стали и классы прочности, соответствующие конкретным условиям эксплуатации, можно уточнить на этом сайте.
Горячекатаная арматура хорошо подходит и для сварных каркасов — при условии, что класс соответствует А500С или А400С по ГОСТ Р 52544. Сварка выполняется дуговым способом; при правильно подобранных режимах соединение не уступает по прочности основному металлу.
Рифлёная горячекатаная арматура диаметром 12 мм сочетает технологическую доступность, предсказуемые механические свойства и универсальность применения. Метод горячего проката обеспечивает однородную структуру металла и стабильный периодический профиль по всей длине прутка. Именно эти качества делают её стандартным решением при армировании большинства монолитных и сборных железобетонных конструкций в современном строительстве.
