Инструкция, как правильно произвести утепление цоколя дома пеноплексом своими руками

Расчет утепления фундамента пенополистиролом

Чтобы достичь максимального результата утепления, листы пенополистирола нужно закрепить на двух участках: горизонтальном и вертикальном.

Вертикальная теплоизоляция монтируется на сам фундамент вплоть до его основания и начиная от линии цоколя. В идеале, лучше сразу утеплить и стены самого здания. Но для их теплоизоляции лучше применять пенопласт большой толщины. Тогда на уровне 3-5 см выше будущей отмостки нужно разместить стартовый профиль для утеплителя. Снизу впритык к профилю должен подходить экструдированный пенополистирол.

Благодаря такому размещению утеплителя будет решена проблема проникновения холода в железобетонную конструкцию основания.

Что касается горизонтального утепления, то его нужно сооружать по периметру здания впритык к фундаменту. Уровень горизонтального утепления для каждой местности подойдет разный.

В некоторых случаях утеплитель размещается на уровне подошвы здания, а в других — выше уровня промерзания грунта. Одним из популярных способов монтажа пенополистирола в горизонтальном положении является его расположение прямо перед бетонной отмосткой. Горизонтальное утепление должно примыкать к вертикальному.

Описание характеристик

Техническое описание характеристик теплоизолятора представлено в таблице ниже.

Исходя из технических характеристик, можно сказать, что утеплитель такого типа соответствует заявленным характеристикам:

• Долговечный;
• Высоко термоизоляционный;
• Морозоустойчивый;
• Прочный;
• Водо- и паронепроницаемый;
• Звукоизоляционный.

Также материал имеет ряд других преимуществ:

• Биологическая стойкость (не подвергается разложениям и воздействию грибковых микроорганизмов);
• Экологическая безопасность (кроме того, что материал долговечный, за весь срок его эксплуатации он не воздействует на внешнюю среду вредными веществами);
• Легкость в использовании (не возникает вопроса, чем закрыть пеноплекс на фундаменте — он прочный, но легко поддается резке, формировке, креплению и т.д.; очень легкий по весу).

Стоит отметить, что пеноплэкс фундамент имеет размеры, которые наиболее удачно подобраны для строительства. Кроме того, на стыке плит используют систему соединения «паз». Но, стычные пазы присутствуют в плитах, не менее 30 мм толщины, поскольку толщина такого паза – 10 мм. Так, стандартные характеристики стройматериала такие:

Размеры: ширина – 585 мм; длинна – 1185 мм; толщина – от 20 до 100 мм (иногда можно встретить толщину 150 мм).

Упаковка: количество плит в упаковке зависит от толщины листа (1200x600x50 мм 8). Например, при толщине 20 мм – 20 плит, а при 100 мм – 4 плиты. Поверхность материала гладкая, и, как правило, оранжевый цвет.

Классы: от 31С до 75. Различие пэноплекса плотности в его номере – чем он больше, тем выше плотность. Кроме того, к различным классам утеплителя могут добавлять примеси, которые так или иначе будут влиять на его характеристики – улучшать огнеупорность, снижать влагопроницаемость, уменьшать теплопроводность и т.д.

Соответствие пеноплэкс фундамент характеристике, намного выше многих других теплоизоляторов, дает ему весомое преимущество. Но, кроме всего прочего, стоит отметить, что материал соответствует технологическим условиям строительных материалов – ТУ 5767-006-54349294-2014.

Как правильно утеплить фундамент дома своими руками

Если утепление проводится в плановом порядке по ходу строительства, то вертикальная облицовка и утепление подмостка осуществляются до засыпки траншеи. Рассмотрим случай утепления фундамента для уже построенного дома:

1. Отрывается траншея глубиной 30 — 40 см с обнажением фундамента и на ширину, достаточную для удобства проведения работ

2. Производится зачистка и просушка обнаженной поверхности
3. При необходимости производится монтаж гидроизолирующего слоя и прокладывается дренажный трубопровод

4. Пеноплекс фиксируется клеем, рекомендуемым производителем плит, на высоту, соответствующую выбранной стандартной схеме. Выше уровня грунта утеплитель закрепляется с помощью дюбелей.

5. На углах здания толщина изоляции увеличивается в 2 раза на расстояниях, численно равных 2 — 3 сечениям несущей стены.
6. Теплоизоляция покрывается защитным слоем штукатурки
7. Осуществляется дренажная засыпка на глубину 20 см. Верхняя засыпка производится произвольным грунтом.

Знакомимся с материалом

Название плитного экструдированного пенополистирола произошло от фирмы-производителя. В настоящее время принято два равнозначных имени – «пеноплекс» и «пеноплэкс», получившихся от англоязычной транскрипции. По структуре материал представляет собой плиты плотной консистенции, состоящие из микропор, заполненных газообразной смесью.

Варианты пеноплекса

• Стандарт – плитный теплоизолятор с широким спектром применения от изоляции инженерных сетей до улучшения теплоизоляции пола, стен, фундамента.
• Пеноплекс 35, который также выпускается под именем пеноплэкс фундамент, используется для отделки ленточных и плитных типов оснований зданий как для вертикального, так и для горизонтального использования.
• Пеноплекс 45 – самый плотный вид вспененного ППС, что позволяет применять его при утеплении высоконагруженных конструкций и сооружений, таких как автомагистрали, железнодорожные пути и даже взлетно-посадочные полосы аэродромов.

В зависимости от условий в зоне строительства и требуемых показателей должны быть правильно подобраны размеры, плотность и толщина пеноплекса для утепления фундамента. Плиты в основном имеют стандартные параметры: ширина – 600 мм, длина 1200 мм. Толщина материала варьируется от 2 до 10 см с шагом 1 см. Естественным образом изменение тех или иных показателей в сторону увеличения сказывается и на стоимости материала.

Утепление цоколя пеноплексом

Технология утепления цоколя в одной плоскости со стенами дома:

1. Разметка. Поскольку плиты утеплителя должны быть на несколько сантиметров выше гидроизоляционного слоя, следует карандашом сделать горизонтальную разметку по всей поверхности стены.
2. Очистка стены снаружи. Поверхность стены предварительно подготавливается к оклейке пенополистиролом. Для этого она тщательно очищается снаружи от пыли и грязи. После этого поверхность грунтуется. После высыхания грунтовки можно приступать к следующему мероприятию.
3. Присоединение плит. Оклейку стен дома пенополистиролом производят при помощи специального клея, начиная с угла. Делается разметка и раскрой плит острым обойным ножом.
4. Нанесение клея на стену и плиты. Специальным зубчатым шпателем производится нанесение клеящего состава на поверхность цоколя. Предварительно подготовленные фрагменты плит смазываются клеем и присоединяются к стене, аккуратно заделываются стыки между плитами и торцы снаружи дома.
5. Далее, с помощью перфоратора производится сверление и вставление дюбелей с дальнейшим забиванием гвоздей. После покрытия плитами всей поверхности снаружи дома, наносится специальный грунтовочный слой для обеспечения основы для всех последующих прослоек.
6. Укрепление уголка откоса. Производится крепление металлического уголка по всему периметру стены. Для монтажа используется тот же клеящий состав, что и для плит.
7. Монтаж армирующей сетки. Армирующая сетка предварительно разрезается по размеру плит, смазывается клеевым составом и приклеивается поверх пенополистирола. Технология укрепления армирующей сетки, такая же, как и монтажа уголка.
8. Отделочные работы и установка отливов. Материалами для наружных работ производится шпаклевка области цоколя. Оставляется на просыхание и снова грунтуется с последующим окрашиванием. Для предотвращения проникновения влаги устанавливаются отливы.

При возникновении дефектов покрытия, их с легкостью можно устранить при помощи повторной грунтовки с покраской. Технология теплоизоляции пенопластом та же, что и у пеноплекса.

Подготовительный этап

Пенополистирол ПСБ-С

Для начала следует рассчитать, сколько плит утеплителя понадобится для фундамента. Размеры стандартной плиты пенополистирола – 600х1200 мм, толщина от 20 до 100 мм. Для фундамента жилого здания обычно используют плиты толщиной 50 мм, укладывая их в два слоя. Чтобы узнать, сколько плит понадобится, общую длину фундамента умножают на его высоту и делят на 0,72 – площадь одного листа пенополистирола.

Например, если утепляется фундамент высотой 2 м в доме 10х8 м, площадь теплоизоляции равняется 72 квадратам. Поделив ее на 0,72, получаем количество листов – 100 штук. Поскольку утепление будет выполняться в два слоя, необходимо покупать 200 плит толщиной 50 мм.

Это, правда, очень усредненный расчет, основанный на том, что толщина утепления будет именно 100 мм. Но эта величина может быть и больше — все зависит и от климатических условий региона, и от материала фундамента, и от типа утеплителя.

Существует специальная система система  расчета толщины, для которой требуется знать показатель R — это постоянная величина  требуемого сопротивления теплопередаче, установленная СНиП для каждого региона. Ее можно уточнить в местном отделе архитектуры, или же взять из предлагаемой таблицы:

Калькулятор расчета толщины утепления фундамента

Чтобы не утруждать читателя формулами расчета, ниже размещен специальный калькулятор, который позволит быстро и точно найти требуемую толщину термоизоляции. Полученный результат округляют в большую сторону, приводя к стандартной толщине панелей выбранного утеплителя:

Помимо пенополистирола понадобится:

• мастика или рубероид;
• гравий;
• клей;
• дюбели-грибки;
• шпатлевка или монтажная пена;
• уровень;
• зубчатый шпатель;
• цементный раствор;
• песок;
• армирующая сетка;
• валик.

Когда все материалы заготовлены, по периметру фундамента выкапывают траншею. Копать нужно до уровня промерзания, то есть на глубину 1,5-2 м. Чтобы в траншее удобно было работать, ее ширина должна равняться 0,8-1 м. Разумеется, выемка грунта производится исключительно вручную, поскольку техника может повредить фундамент. Стенки основания нужно тщательно очистить от земли, неровности и трещины заделать раствором.

Особенности теплоизоляции фундамента пеноплексом

• Теплоизоляция боковых поверхностей фундамента и цоколя дома. Обычно эта процедура производится с наружной стороны глубоко заглубленной конструкции. При этом в область изоляции от холода попадает не только стенка фундамента, но и все пространство, находящееся за ней, что благоприятно влияет на сохранность несущей части здания и помогает сбережению в нем тепла. Плиты утеплителя фиксируются на стенках фундамента специальным клеем, а в цокольной части дополнительно закрепляются дюбелями.
• Утепление подошвы фундамента. Таким способом конструкцию можно защитить от воздействия морозного пучения грунта и промерзания снизу. В этом варианте плиты пеноплекса располагаются плашмя под фундаментом на ровном подготовленном основании. Защитить конструкцию от влаги, низкой температуры и пучения грунта помогает устройство утепленной отмостки вокруг здания по его периметру. Для ее создания плиты пеноплекс укладываются на утрамбованный щебень или песок, а поверх утеплителя выполняется бетонная стяжка.

Выясняем что такое пеноплекс

К информации: Пеноплекс – это наша российская торгово-промышленная марка, производящая экструдированный пенополистирол разного назначения, в том числе для стен, кровли, фундаментов, коммуникаций и др.

Материал Пеноплекс Фундамент, одна из специальных разновидностей экструдированной плиты.

Приведу его основные характеристики:

• Теплопроводность 0,03-0,032 Вт/(м×К), одна из самых низких среди современных утеплителей;
• Высокая прочность. В зависимости от марки, составляет от 20 до 50 т/м²;
• Низкое водопоглощение (даже плавающий в воде материал, не набирает более 0,6%);
• Температурный рабочий режим, от — 50° до + 75°С;
• Лёгкий вес (не нагружает элементы строения);
• Не гниёт, не любим насекомыми и грызунами (немного спорно);
• Экологически безопасен. Не выделяет вредных для человека и животных веществ;
• Долговечен. Срок службы — 50 лет;

Вывод: он идеально подходит, чтобы утеплить фундамент Вашего дома снаружи. Почему снаружи, а не изнутри? Потому что:

а) Это защита фундамента от реального промерзания, а именно от циклов, заморозки / разморозки;

б) Это защита от влаги, которая, проникая в основание фундамента, постепенно разрушает его;

Принцип наружной теплоизоляции, подтвердит любой эксперт. Если сказать кратко и по-научному – утепление снаружи, позволяет сдвинуть точку росы.

Переходим к главному вопросу – технологии утепления плитами пеноплекса. Вначале надо рассчитать толщину пенополистирола. Не стану загружать Вас формулами и расчётами, а скажу проще: для утепления 40 см. ж/б фундамента требуется утеплитель толщиной ≈100 мм. Это берётся для средней полосы России в теории. Если климат холодный — выводы делайте сами.

Итак, с толщиной разобрались.

Тонкий момент – мостики холода. Чтобы их избежать, лучше укладывать плиты в шахматном порядке, внахлёст. А для этого, нам лучше взять вместо 100 мм толщины, два по 50 мм. Логика понятна?

Вот классическая схема утепления ленточного фундамента и отмостки. Поскольку она чаще всего используется при возведении одно-двухэтажных жилых (т.е. отапливаемых) домов, её и рассмотрим. Предполагаем, что основание фундамента уже установлено.

Вертикальное утепление: технология

Такой метод целесообразно применять не только на этапе строительства фундамента, но и на уже сооруженных конструкциях. Во втором случае придется откапывать фундамент на ту глубину, на которую он залегает.

Выполняются такие действия:

1. Фундамент предварительно очищается от почвы и прочих загрязнений. В случае неровной поверхности ее необходимо выровнять. Для этого используется раствор цемента. Запрещается использовать мастику, изготовленную с добавлением растворителя, иначе Пеноплекс может вступить с ним во взаимодействие и разрушиться.
2. Затем нужно развести клей, предназначенный для пенополистирола. Он перемешивается и оставляется для набухания. Далее необходимо отметить на фундаменте нижнюю границу обустройства плит. Стоит отметить, что их можно разместить ниже уровня основы, вреда это не принесет.
3. Когда клей будет готов, он наносится на Пеноплекс точками. Если поверхность идеально ровная, его можно нанести равномерным слоем. Затем плита прижимается и выравнивается, если в этом возникнет необходимость. Для крепления следующей плиты используется монтажный паз. В случае необходимости размещения нескольких слоев, применяется шахматная поочередность. Следует предусмотреть, чтобы последующий шов перекрывал предыдущий. Благодаря этому можно достичь лучшей тепловой изоляции. Что касается закрепления последующего слоя, технология аналогичная, используется все тот же клей.

Подземная часть основы не требует добавочного крепления, поскольку плита утеплителя полностью прижмется грунтом. При обустройстве плит в цокольной части необходимо использовать дюбеля-гвозди. Благодаря широкой шляпке, они плотно удерживают материал и не возвышаются над поверхностью. Прежде чем забить дюбель-гвоздь, в пенополистироле просверливается отверстие. Оно сквозное, с заходом в бетон приблизительно на 4 см. В случае с декоративной отделкой на утеплитель наносится штукатурка либо специальный плиточный клей, предусмотрев армирование сеткой.

Общие сведения об утеплителе «Пеноплекс»

Данный утеплитель является отечественной разработкой. Производится он и для наших условий. Это не может не радовать, поскольку в материале учтены все особенности отечественного, далеко не мягкого климата.

Утеплитель в своей основе имеет пенополистирол, который при высоких температурах подвергают дополнительному вспениванию – экструдируют. Эта операция позволяет в разы увеличить и без того отличные эксплуатационные характеристики.

Материал очень популярен не только среди самостоятельных застройщиков, но и в среде профессиональных строителей. К его основным техническим характеристикам относятся:

• влагостойкость – не более 0,5% от общего объема;
• гарантированный срок эксплуатации – более 50 лет;
• сопротивление сжатию – 27 тонн на квадратный метр;
• температурный диапазон эксплуатации – от – 50 до + 75 С.

Эти сведения не являются исчерпывающими, поскольку материал обладает еще массой положительных качеств. Полную информацию можно получить на сайте производителя материала.

Пеноплекс в упаковкеИсточник brus4you.ru

На рынке присутствует множество разновидностей этого утеплителя, однако среди них можно выделить три основные разновидности:

1. «Пeнoплeкс-45». Этот вид утеплителя обладает наибольшей плотностью среди все линейки материала. Его применяют для утепления сложных строительных сооружений, на которые оказываются высокие нагрузки. Это могут быть аэродромы, различные промышленные конструкции или элементы автомагистралей.
2. «Пeнoплeкс-35». Этот вид материала часто называют – «Пeнoплeкс Фундамент». Применятся для утепления фундаментов монолитного и свайного типа. Его используют и для утепления свайной основы. Материал можно укладывать как в вертикальном, так и горизонтальном направлении.
3. «Стандарт». Наиболее широко применяемый вид материала, выполненный в виде плоских плит. Применяется для утепления самых различных объектов от инженерных сетей и каменных стен до утепления полов из дерева.

Все перечисленные модификации утеплителя выпускаются в форм-факторе «шип-паз». Это позволяет проводить установку элементов максимально плотно друг к другу и избежать образования между ними зазоров.

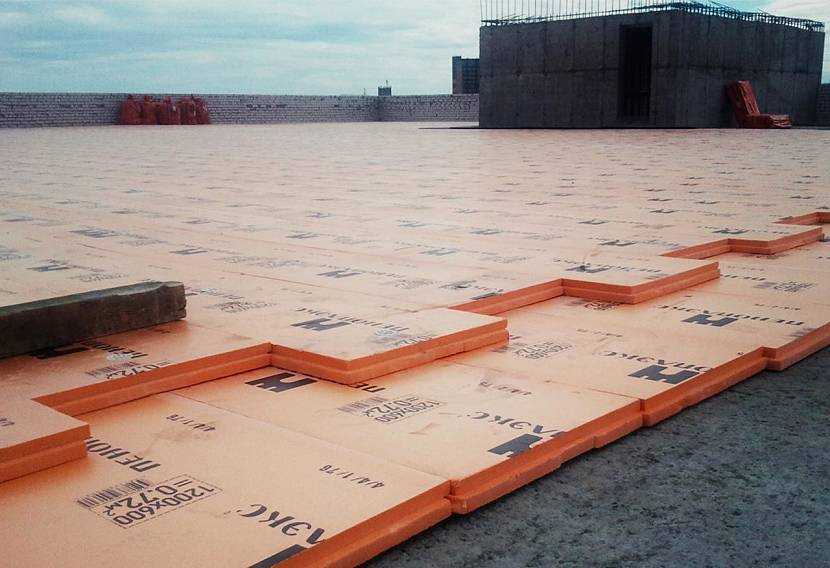

Сплошная подушка из утеплителя для заливки подошвы фундаментаИсточник ctkomplekt.ru

Отдельного слова заслуживает способ резки материала. Если для этого применяется специальный инструмент, то профессионалы советуют проводить раскройнные работы на средних скоростях. Это позволит исключить плавление материала и его налипание на режущие части инструмента.

Если вас интересует вопрос – как утеплить дом «Пеноплексом», то использоваться, скорее всего, будут плиты средней и меньшей толщины. Они прекрасно режутся обычным канцелярским ножом и аккуратно подламываются по линии реза.

2 Преимущества и недостатки

В сравнении с другими вариантами утеплительных материалов пеноплекс обладает следующими преимуществами:

Сопротивление к сжатию пеноплекса М35

Данная характеристика крайне важная при облицовке фундаментов, которые под воздействием грунтовых массивов испытывают огромные внешние нагрузки. Показатель прочности к сжатию пеноплекса составляет 27 т/м2.

Теплоизоляционыне свойства

Пеноплекс обладает самым высоким среди всех утеплительных материалов коэффициентом теплоизоляции, что позволяет использовать плиты, толщина которых составляет от 2 до 15 сантиметров. Наиболее популярный вариант данного утеплителя – Пеноплекс 100, который идеально подойдет в большинстве ситуаций, имеет толщину 10 сантиметров.

Гидроизоляция

Независимые исследования показали, что за 30 дней, во время которых утеплитель был полностью погружен в воду, пеноплекс толщиною в 10 сантиметров наполнился жидкостью лишь на 0.6 процента. Подобные технические характеристики свидетельствуют о том, что облицовка фундамента пеноплексом поможет не только уменьшить теплопотери здания, но и защитить фундамент от негативного воздействия грунтовых вод, которое крайне негативно сказывается на состоянии основания.

Температурный режим

Данный материал без проблем выдерживает перепад температур от -50 до + 75 градусов, при этом, ни о какой потере эксплуатационных свойств не идет и речи.

Габариты и вес меньше, чем у минераловатных утеплителей Техноблок

Поскольку пеноплекс выпускается в виде компактных пластин, которые, к тому же, обладают минимальным весом (масса плиты Пеноплекс Фундамент толщиной 100 мм. составляет всего 2.5 кг), его транспортировка не вызывает никаких трудностей, а монтаж может выполняться своими руками одним человеком, без привлечения дополнительных сил и спец-оборудования.

Распечатанная упаковка пеноплексаУстойчивость к внешним воздействиям;

Пеноплекс не подвержен гниению, на нем не образовывается плесень, он не разлагается даже после 50-ти лет эксплуатации. К тому же, пеноплекс не боится воздействия химических веществ, которыми могут быть насыщены грунтовые воды в экологически неблагоприятных районах.

Единственным недостатком общим недостатком экструдированного пенополистерола, который также относится и к пеноплексу под фундамент, является горючесть

Однако, ввиду того, что данный утеплитель будет расположен в грунте, этот минус теряет какую-либо важность

3 Где утеплять: снаружи или внутри?

Это, пожалуй, один из наиболее часто возникаемых вопросов касаемо утепления фундамента пеноплексом. Сразу стоит прояснить, что именно сторона облицовки больше всего влияет на то, какую функцию будет выполнять утеплитель, и как эффективно он будет это делать.

Те, кто хочет выполнить утепление фундамента пеноплексом с внутренней стороны цокольного этажа, либо подвала, должны понять, что в таком случае пеноплекс М45 будет выполнять лишь обычную теплоизоляцию комнаты, но никак не фундамента – само основание не получит никакого утепления, равно как и защиты от внешних воздействий.

Правильное использование пеноплекса под фундамент – это его монтаж снаружи основания. В таком случае, утеплитель будет в полной мере раскрывать весь свой потенциал: будет обеспечено непосредственное утепление фундамента, вдобавок, основание получит защиту от внешних воздействий.

Сравнение эффективности различных утеплителей

Безусловно, утепление фундамента пеноплексом снаружи гораздо более трудоемкий процесс, который, в идеале должен выполняться ещё на стадии строительства жилого дома, однако, выполнив своими руками все работы согласно правильной технологии, вы получите достойную отдачу. Преимущества, которые вы получите, утеплив фундамент снаружи:

• Защита фундамента от промерзания в холодное время года;
• Бетон не подвергается разрушению под воздействием грунтовых вод;
• Сводятся к нулю последствия сезонного колебания температур, вследствие чего срок жизни фундамента значительно увеличивается;
• Облицовка пеноплексом снаружи с пароизоляцией для пеноплекса также увеличивает среднюю температуру воздуха внутри цокольного этажа;

Утепление фундамента снаружи пенопластом

Основание дома, как известно, напрямую взаимодействует с внешней средой, так как располагается на грунте. Поэтому, так же как и гидроизоляция, утепление фундамента является важным этапом в строительных и ремонтных работах, от которого будет зависеть комфортность жилья в холодное время года. Кроме того, теплоизоляция имеет большое практическое значение, поскольку она предотвращает проникновение сырости в цокольные этажи и не дает образующемуся конденсату, который появляется вследствие температурной разницы снаружи и с внутренней стороны дома, пагубно влиять на проложенные коммуникации и несущую конструкцию в целом.

Схема утепления фундамента.

Существуют разновидности данного материала, например, пеноплекс или пенополистирол, но по своей сути это идентичные утеплители, поэтому для теплоизоляции ленточной фундаментной основы с помощью них применяется одинаковая технология.

Благодаря тому что такие утеплители выпускаются в виде плит уже с готовыми пазами, монтаж данного материала очень прост, и при условии, что есть навыки в строительстве, с этим может справиться любой взрослый человек. Перечисленные выше теплоизоляторы имеют свойство не подвергаться воздействию воды, поэтому плиты не деформируются.

Следует отметить, что утепление основы можно производить как с внутренней стороны, так и снаружи. Выбор варианта зависит от многих факторов. Так, если предполагается утеплять фундамент снаружи, то это позволит производить его закладку на меньшую глубину промерзания, что сокращает расходы, которые выделены на строительство дома. Кроме того, в случае, когда здание стоит на пучинистом грунте, теплоизоляция несущей конструкции снаружи позволит нивелировать воздействие минусовых температур на него, что предотвратит движение фундамента, а это очень сильно влияет на его долговечность и прочность.

Также, произведя утепление именно таким способом, данный материал будет являться дополнительной гидроизоляцией. Другими словами, такой вариант наиболее оптимальный. Теперь, разобравшись во всех нюансах и определившись с материалом, прежде чем начать работы, необходимо изучить сам процесс утепления фундамента снаружи либо пенопластом, либо пеноплексом, либо пенополистиролом. Рассмотрим все по порядку.
