Рекомендации по реконструкции различных фундаментов своими руками

Что такое усиление фундамента, и способы проведения этого процесса

Усилением строительных конструкций называют мероприятия и действия, которые изменяют механические качества укрепляемого элемента здания. Или же изменяют конструктивное строение узла, находящегося в ослабленном состоянии, снимая с него часть нагрузки.

Существует немало методов привести восстановить или даже повысить несущие способности фундамента. Часто используемые технологии схематично показаны в следующей таблице (иллюстрации можно увеличить, кликнув по ним мышкой):

Восстановление элемента и продление его срока службы предполагает приведение его внешнего вида к первоначальному состоянию путем оштукатуривания или торкретирования. В некоторых случаях улучшить механические качества конструкции возможно с помощью инъекций или же нанесением грунтовки глубокого проникновения.

Укрепление углов

При среднем разрушении можно выполнить усиление отдельных участков основания. Чаще всего разрушению подвергаются углы. Если остальные части не подверглись разрушению, а здание не деформировано, можно ограничиться усилением углов.

Последовательность действий такая:

Обнажение углов. Рядом с каждым из четырех углов роют яму диаметром в 100 см и глубиной на 50 см ниже основания.

• На старом основании зачищают арматуру и крепят к ней дополнительную армирующую решетку с ячейками 20х20. Старую и новую решетки сваривают между собой.
• Для дополнительного усиления можно уложить решетки на расстоянии каждые два метра по периметру. В определенных точках роют ямы длиной 100 см, шириной пол метра и глубиной до основания. В эти ямы, так же, как и в углы, закладывают дополнительную арматуру и приваривают ее к старой сетке.
• Подготовленные армированные участки послойно заливают бетоном. Равномерной заливки добиваются чередованием участков.

Как усилить свайный фундамент?

Перед тем, как затеять усиление свайного фундамента, опытные строители всегда первым дело всегда определяют, что же именно с этими сваями происходит – выпячиваются они или проваливаются. После этого опытные строители рекомендуют вызвать бригаду и сделать контрольную установку одной сваи вне фундамента, а затем сравнить, на ту ли глубину на самом деле были вкручены сваи предыдущей бригадой, т.е. прошли ли они точку промерзания в грунте и был ли достигнут упор при завинчивании.

Если сваи именно «выпячиваются» — их нужно затолкнуть в землю до по-настоящему твердого грунта, и проблема решится. Если же проваливаются – тогда все обстоит хуже. Некоторые пытаются «усмирить» разгулявшиеся сваи цементными столбиками – но порой это только ухудшает ситуацию. Единственный от них толк – это предотвращение коррозии, если проблема была в этом. Поэтому, если сваи проваливаются, то под них можно просто подложить металлические или деревянные подкладки – и все дела (если, конечно, баня не на болоте стоит).

Создание нового основания фундамента

В том случае, если нынешний фундамент строения находится в слишком плохом состоянии, нужно задуматься о масштабных строительных работах. Вероятно, потребуется использование сразу всех способов укрепления фундамента.

Самым надежным вариантом укрепления, который позволит открыть основанию сооружения «второе дыхание», является создания нового основания. В этом случае не нужно избавляться от разваливающегося фундамента.

Для начала потребуется вырыть канаву вокруг строения глубиной до одного метра. Таким образом, старый фундамент должен быть разрыт на всю высоту. После этого нужно создать опалубку, применяя фанеры, доски и другие древесные материалы. Дальнейший процесс полностью зависит от возможностей человека, который занимается укреплением фундамента. Для дополнительной надежности можно применять щебень, крупный камень, гальку либо металлические элементы, среди которых арматура или толстая проволока. Желательно выбирать что-то одно. Размещать армирующие элементы нужно равномерно. Также на этом этапе нужно позаботиться о том, чтобы на старом фундаменте не было крупных трещин. При их обнаружении необходимо немедленно их заделать и убедиться, что ничего не угрожает целостности основы.

В самом конце нужно залить канаву бетоном. Очевидно, что для этого потребуется очень много строительного материала. Однако результат наверняка понравится всем, кто решился на подобные действия. Через несколько недель, когда бетон наберет максимальную прочность, можно убирать элементы опалубки и скрыть все признаки проведенных строительных работ.

Если же ни один из представленных способов укрепления основы строения не помог, необходимо задуматься о замене фундамента. Это невероятно трудоемкий процесс, однако альтернативы ему попросту нет.

Увеличение несущей способности естественного основания

Частой причиной проблем с фундаментами становятся слабые и пучинистые грунты. Насыщенная водой пластичная глина при замерзании увеличивается в объёме, создавая выталкивающие усилия. Особенно чувствительны к таким воздействиям здания из лёгких материалов, неспособные оказывать необходимого сопротивления этим нагрузкам.

Для устранения негативного фактора рекомендуется воспрепятствовать контакту стены фундамента с пучинистым грунтом извне и защитить его от промерзания изнутри.

Стена вскрывается с внешней стороны, и утеплятся экструдированным пенополистиролом. Это предотвратит воздействие отрицательных температур на грунт внутри контура здания. Снаружи фундамент отсыпается песком средней крупности с послойным уплотнением, создавая прослойку между конструкцией и окружающим пучинистым грунтом.

Схема инъекции стабилизирующего состава в конструкцию и основание.

В том случае, если грунты под основанием оказались слабыми для восприятия нагрузок от здания, возможно увеличение их несущей способности. Для этого используются инъекции в подстилающий слой смесей на основе цемента и жидкого стекла.

Попадая в грунт под большим давлением, компоненты смеси заполняют его поры, образуя после схватывания монолитные участки в виде полостей или разветвлённых каналов, обладающие высокой прочностью, обеспечивая надёжное опирание на них фундамента.

Подготовка, диагностика перед укреплением основы

Перед произведением выбора способа укрепления, устанавливается причина разрушения. От типа деформации зависит строительное решение по улучшению качества основы здания.

Диагностику проводят двумя основными методами.

Первый метод — исследование трещин, сколов. Оно осуществляется зрительно, аналитическим путем выясняется причина проявления деформации.

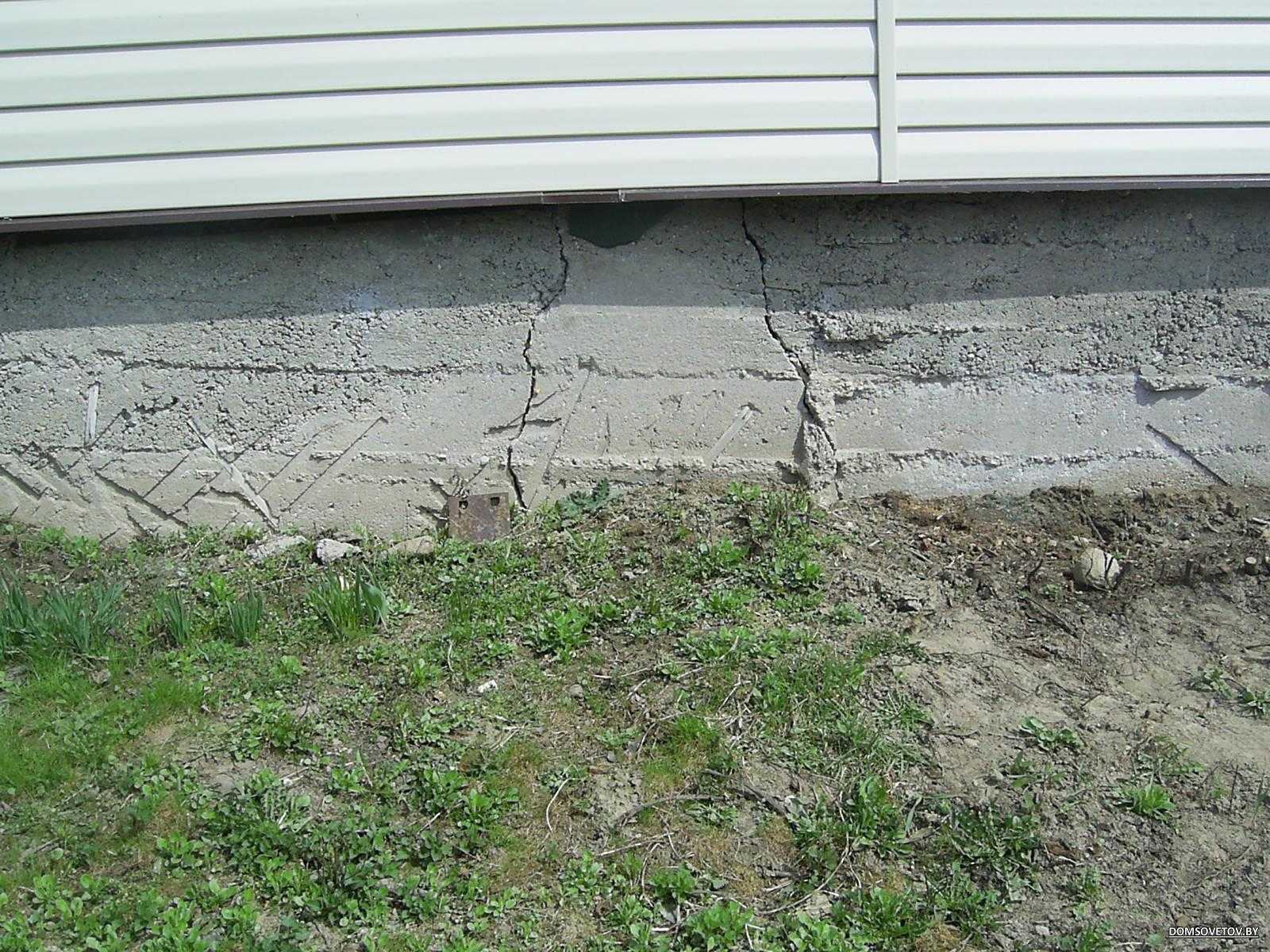

Трещина

Второй метод — установка строительных маячков на сколы. Маячки помогают установить, как долго здание разрушалось и продолжается ли процесс. Они определяют направление развития трещин, природу их появления.

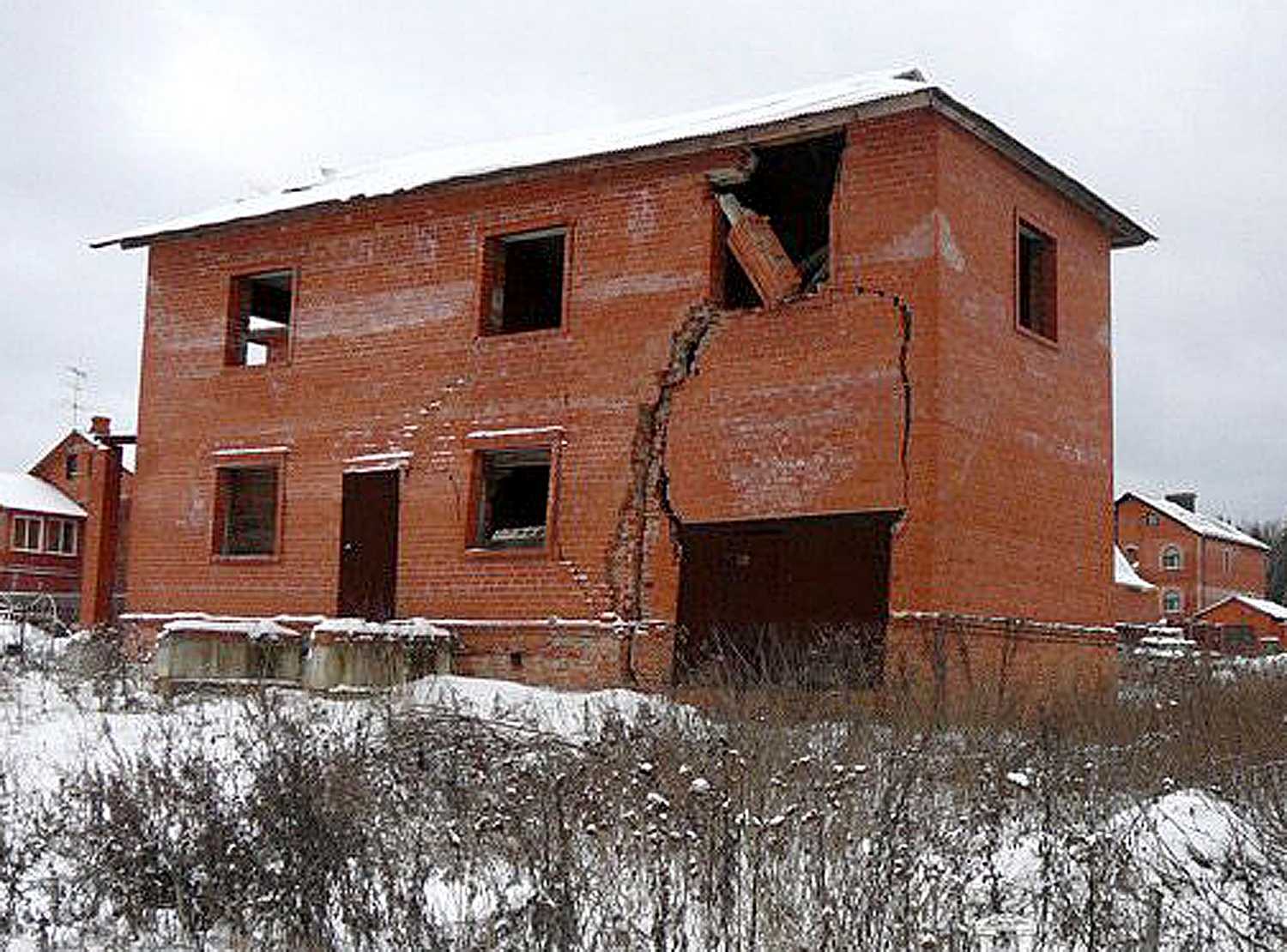

Разрушение

Для установки устройств не потребуется привлечение мастера, с принципом их действия новички разбираются самостоятельно.

Как усилить свайный фундамент?

Перед тем, как затеять усиление свайного фундамента, опытные строители всегда первым дело всегда определяют, что же именно с этими сваями происходит – выпячиваются они или проваливаются. После этого опытные строители рекомендуют вызвать бригаду и сделать контрольную установку одной сваи вне фундамента, а затем сравнить, на ту ли глубину на самом деле были вкручены сваи предыдущей бригадой, т.е. прошли ли они точку промерзания в грунте и был ли достигнут упор при завинчивании.

Если сваи именно «выпячиваются» — их нужно затолкнуть в землю до по-настоящему твердого грунта, и проблема решится. Если же проваливаются – тогда все обстоит хуже. Некоторые пытаются «усмирить» разгулявшиеся сваи цементными столбиками – но порой это только ухудшает ситуацию. Единственный от них толк – это предотвращение коррозии, если проблема была в этом. Поэтому, если сваи проваливаются, то под них можно просто подложить металлические или деревянные подкладки – и все дела (если, конечно, баня не на болоте стоит).

Повышение прочности старого фундамента блоками

Данный метод хорош в том случае, если старый фундамент все еще сохраняет достаточную прочность, на нем еще не видны большие трещины, или возникла необходимость в усилении одного или двух отдельных углов основания. В таком случае объем земляных работ будет минимальным, а цена и количество материалов будут вполне доступными для большинства владельцев частных домов.

Процесс укрепления фундамента блоками заключается в закладывании бетонных блоков под углы здания с целью увеличения опорной площади конструкции и ее общего укрепления. Выполнять работы своими руками необходимо в той последовательности, которая указана ниже:

1. Снаружи здания под каждым его углом необходимо выкопать траншею, глубина которой будет примерно на 50 — 70 см больше глубины существующего фундамента. Затем под углом фундамента необходимо убрать весь грунт. Размер траншеи рассчитывается в зависимости от несущей способности грунта. Однако в любом случае толщина бетонной подушки под каждым углом старого основания должна быть не менее 50 см.

2. На дно траншеи устанавливается опалубка.

3. Внутрь опалубки закладывается каркас из арматуры. При этом армирующая конструкция не должна соединяться со старым фундаментом, так как застывший бетонный блок в первые месяцы будет постепенно оседать, пока не примет стабильное положение.

4. Опалубка заполняется бетонным раствором, а после его схватывания доски опалубки удаляются, и траншея обратно засыпается грунтом.

Внимание! При использовании описанного выше способа укрепления фундамента работы должны проводиться достаточно быстро, так как устойчивость подкопанного основания будет значительно уменьшена. При этом на поверхности старого основания могут появляться трещины, и его целостность может нарушиться, если до этого фундамент был уже достаточно ветхий

Способы укрепления фундамента

Для каждого вида дома существует определенная методика по усилению основания. Все строения условно можно разделить на:

• кирпичные;
• деревянные;
• каменные.

Например, устранить дефекты на деревянном доме можно путем его передвижения или поднятия. Такой способ не подойдет для каменных или кирпичных домов. Каждое строение имеет свой тип цоколя и все ремонтные работы необходимо проводить с учетом проекта дома.

Укрепление свайного основания

Перед началом работ необходимо выяснить что с несущими сваями дома не так. Они могут либо просесть, либо немного провалиться и изменить форму. Для прояснения ситуации, как правило, вбивают сваю рядом с фундаментом, далее делают сравнение корректности. Это означает, что на начальном этапе строительства могли вбить основные сваи не на ту глубину, от чего точка промерзания почвы не была достигнута и отсутствовал упор при их закручивании. Если сваи изменили свою форму, их необходимо вбить в землю до твердой почвы. Такое действие поможет устранить проблему. Если же произошел обвал, то под сваи устанавливают специальные подкладки из металла или дерева.

Подробную инструкцию как это сделать можно просмотрев видео материал.

Железобетонная опора для ленточного основания

Для устранения аварийной ситуации и усиления ленточного фундамента применяют армированную доливку. Укрепление фундамента частного дома выполняется следующим способом:

• обкапать основание дома;
• убрать старый бетон, расшить все щели и просверлить основание насквозь.
• в образовавшиеся отверстия вставить арматурные прутья;
• по максимуму убрать все выступающие части основания;
• к арматурным прутьям привариваем каркас;
• делаем опалубку и заливаем все бетоном.

Важно! Не экономьте на каркасе, т.к. именно он выполняет важную функцию в укреплении фундамента

Укрепление кирпичного основания

Кирпичное основание тоже можно укрепить. Для этого изготавливают прочные быки, которые в последствии наращивают на дом. Быки — это бетонный блок, который наращивают на углы цоколя, для увеличения площади опоры и усиления конструкции. Как установить правильно быки?

Под каждым углом выкапывается яма глубиною 0,5 м больше, от предыдущего фундамента.

Важно! Размер ямы учитывается от нагрузки и несущей способности грунта

• В яму фиксируем опалубку.
• Устанавливаем объемный каркас.

Совет специалиста! Ни в коме случае не соединяйте новый каркас со старым фундаментом, т.к. новая конструкция немного просядет, что приведет к разрыву ветхого бетона.

Вся плоскость заливается бетоном, через 7-8 дней необходимо снять опалубку и выполнить обратную засыпку.

Такую работу следует выполнять быстро и слаженно, т.к. дом с разрытыми углами теряет свою прочность и устойчивость.

Иногда после установки быков специалисты видят, что этого недостаточно для его укрепления. В таком случае выполняется комплексное усиление прямых участков основания. Такая процедура имеет несколько отличительных нюансов от установки быков:

• запрещено обкапывать большие участки стены, это может привести к образованию больших трещин и обвалу фундамента. Допустимая величина 2 м с одной стороны;
• при укреплении основания допустимо соединять старый бетон с новой конструкцией, перевязывать необходимо не только их между собой, но и отдельные участки;
• установка гидрозащиты на стыках между блоками, это убережет от появления глубоких трещин, попадания воды, расшатывания фундамента и его разрушения.

«Железобетонная рубашка» для ленточного фундамента

Так, поврежденные ленточные заливные фундаменты «лечатся» дополнительной армированной доливкой:

• Шаг 1. Фундамент обкапывают с улицы и подпола, если тот есть – до самого основания.
• Шаг 2. Бетон чистят, щели расшивают, а сам фундамент сверлят насквозь – чтобы вставить потом в эти отверстия прутья арматуры. Важный момент: все выступающие части старого фундамента нужно отсечь – настолько, насколько получится.
• Шаг 3. К выступающей части прутьев приваривается арматурный каркас, который потом и заливается бетоном.
• Шаг 4. Делают опалубку и заливают ее.

Какова будет площадь захвата? Это уже зависит от того, насколько печальна ситуация с нулевым уровнем, но в общем должно получиться не меньше, чем один метр по длине фундамента.

А вот если укрепление фундамента необходимо лишь для пущей надежности, то обычно это делают так: по периметру имеющегося фундамента роется траншея – только не одновременно, чтобы несущий грунт не обнажился и не нарушил свою структуру. Откапывать нужно частями – и тут же бетонировать, укрепляя наклонными подпорками углы бани. А в оставленную между новым и старым фундаментом щель необходимо заложить пергамином – так новый фундамент сможет оседать без каких-либо препятствий. А оседать он со временем будет.

Как усилить свайный фундамент?

Перед тем, как затеять усиление свайного фундамента, опытные строители всегда первым дело всегда определяют, что же именно с этими сваями происходит – выпячиваются они или проваливаются. После этого опытные строители рекомендуют вызвать бригаду и сделать контрольную установку одной сваи вне фундамента, а затем сравнить, на ту ли глубину на самом деле были вкручены сваи предыдущей бригадой, т.е. прошли ли они точку промерзания в грунте и был ли достигнут упор при завинчивании.

Если сваи именно «выпячиваются» — их нужно затолкнуть в землю до по-настоящему твердого грунта, и проблема решится. Если же проваливаются – тогда все обстоит хуже. Некоторые пытаются «усмирить» разгулявшиеся сваи цементными столбиками – но порой это только ухудшает ситуацию. Единственный от них толк – это предотвращение коррозии, если проблема была в этом. Поэтому, если сваи проваливаются, то под них можно просто подложить металлические или деревянные подкладки – и все дела (если, конечно, баня не на болоте стоит).

Причины разрушений

Признаками разрушения фундамента являются трещины, перекос, оседание строения.

Причин возникновения разрушения несколько:

• Размывание грунта под домом из-за высокого уровня грунтовых вод и перепада температур. Под воздействием нагрузки от строения грунт постепенно выдавливается, дом начинает проседать.
• Конструкционные ошибки во время возведения. Если при строительстве были использованы некачественные материалы либо неправильно рассчитана глубина закладки основания, вследствие чего оно испытывает чрезмерную нагрузку, кладка начинает расслаиваться и со временем может буквально рассыпаться.

Цементация

Отличие цементации (инъекцирования) заключается в том, что при ней в полости основания устанавливаются пустотелые трубки. Как правило, данный способ используется для бутовой основы, в которой имеется множество пустот. Доступность методики достигается благодаря тому, что полости между бутом и кирпичами заполняются цементным раствором, а незначительные трещины замазываются. Пустотелые трубки устанавливают таким образом, чтобы они выходили за обойму более чем на 40 см и обязательно фиксировались раствором.

Для наполнения полостей трубок в них заливается цемент меньшей густоты, чем для обоймы. Работа должна осуществляться в установленном порядке: сначала нужно сделать обойму, спустя два дня, когда она затвердеет, необходимо заполнить заблаговременно поставленные трубки. Цементация возможна только тогда, когда основание сохранило свою несущую способность.

Виды деформации фундамента

Кроме выяснения причин, которые привели к разрушению фундамента, необходимо дать адекватную оценку его степени. Это позволить определить возможность проведения укрепления фундамента и целесообразность этого мероприятия. Ремонтопригодность определяется в соответствии со следующими критериями:

1. Повреждения незначительны

Сюда относят нарушение целостности отделки фундамента. Наличие явлений подобного рода не влияют на прочность фундамента и не снижают его несущей способности. Устранение их происходит без труда.

2. Повреждения имеют среднюю степень

Возникновение трещин связано с процессом проседания или разрушения основания. Перед началом работ требуется дифференцировать характер трещин. Горизонтальное их расположение представляет меньшую опасность, по сравнению с вертикальным или зигзагообразным

Кроме этого важно выяснить, какой характер носит процесс просадки фундамента. То есть это явление носит временный характер или прогрессирующий

Средняя степень повреждений

Для выяснения этого обстоятельства используются маячки. В их качестве может быть применена обычная бумага, но при этом имеется риск ее размокания. Рекомендуется использование гипсовых пластырей. Наиболее прост метод, при котором происходит нанесение небольшого количества шпатлевки на поверхность. После чего при помощи шпателя делается отметка в виде ровной линии. Даже незначительный сдвиг тестируемой поверхности будет замечен. Кроме того, при использовании этого метода можно выяснить, с какой скоростью происходит процесс разрушения.

Временное оседание не будет выявлено маяками. В этом случае, скорее всего, произошел некоторый сдвиг грунта, расположенного под фундаментом, он зафиксировался в определенном положении и вероятность дальнейшего перемещения низкая. Поэтому для устранения дефектов достаточно проведения текущего ремонта.

При разрушении маяков можно утверждать, что процесс разрушения прогрессирует. Заделывание трещин не даст требуемого эффекта, так как деформация близка к катастрофической.

3. Повреждения катастрофические

Наличие дефектов подобного рода может стать причиной разрушения строения. Своевременно проведенные работы по укреплению фундамента не допустят возникновение крайне негативных последствий. Однако на практике встречаются ситуация, при которой эта возможность упущена.

Выбор технологии зависит от типа фундамента. При этом каждый конкретный случай рассматривает проведение его усиления или замены.

4. Устранить деформации не представляется возможным

Состояние фундамента настолько плачевно, что ремонт нецелесообразен. В таких ситуациях самым правильным решением является снос здания. С экономической точки зрения демонтаж дома по сравнению с мероприятиями по укреплению фундамента значительно дешевле и проще. Возведение нового коттеджа на месте прежнего в соответствии со строительными нормами и правилами позволит иметь комфортное и безопасное жилье.

Иногда единственно верное решение – снос здания

Уширение подошвы

На практике владельцы домов чаще всего прибегают к классическому, проверенному методу укрепления фундамента — способу уширения подошвы. Подошва — это железобетонная подушка, на которую опирается фундамент. Такой метод является наиболее простым, надёжным и относительно недорогим. С работой могут справиться несколько человек, имеющих определённые навыки.

1. Вокруг дома закладывается дополнительное основание, играющее роль вспомогательной подпорки.
2. Подошва по всему периметру конструкции фиксируется на нескольких заранее размеченных базовых точках, количество которых зависит от размеров здания и степени разрушения основного фундамента. Обычно расстояние между точками составляет 2,5–3 м.
3. По бокам и под фундаментом производится выемка грунта.
4. Под фундамент закладывается арматурная стяжка и равномерно заполняется раствором.
5. При помощи бетонного вибратора удаляются пузырьки воздуха.
6. Боковые стенки подошвы поднимаются на цоколь на 15 см.

Метод усиления фундамента уширением подошвы является наиболее простым, надёжным и относительно недорогим
