Расчет бетона на ленточный фундамент- выбор марки
Подбор марочной прочности материала зависит от указанных данных:
- тип основания (наличие подвального или цокольного этажа);
- конструкция ленты;
- нагрузка на основание. Если закладывается ленточный фундамент, расчет нагрузки производится с учетом конструкционных, эксплуатационных, ветровых и снеговых нагрузок;
- высота залегания подземных вод;
- наличие агрессивных факторов;
- несущая способность и рельеф грунта.
Следует помнить , что марка бетона и класс бетона понятия не аналогичные!
В частном домостроении согласно СНиП допустимо принимать следующие значения:
- если подземные воды располагаются ниже климатических показателей промерзания почв – М250/300;
- если основание закладывается ниже водоносного горизонта подземных вод – М 350;
- ведение строительства в регионах с сейсмической активностью, прибрежной полосе – М400;
- при возведении легких конструкций, в том числе гаражей, бань, заборов, для организации отмостки – М200.
- бетонирование веранд, железобетонных подушек под основную конструкцию – М150;
- малоэтажное строительство, отмостка – М200;
- мансардные коттеджи, здания в два этажа, перегородки и перекрытия – М300.
Специалисты рекомендуют принимать рабочую марку бетона на 15% превышающую расчётную. Последующее наращивание прочностных свойств экономически не обосновано. Такой подход не обеспечивает существенных преимуществ. На практике бетоны марки М150 подходит для реализации каркасного строительства, возведения одноэтажных коттеджей без мансарды.
Опыт показывает, что гарантированный запас прочности можно обеспечить выбором идущего после расчётного класса. К примеру, если вычисления позволяют использоваться бетон класса В25, лучше брать класс В30.
Улучшить качество бетона можно при помощи специальных добавок и пластификаторов. В зависимости от используемого материала, основание получает высокую влагостойкость, морозоустойчивость, прочность и пр.
Перечень подходящих марок
Показатель наибольшей статической нагрузки, выдерживаемой каждым квадратным сантиметром бетона до его полного разрушения, называется маркой. Определяется она, как правило, в лабораторных условиях, а точнее — выявляется класс материала, наиболее подходящего для конкретных условий. Чтобы пользователю было проще определить, какой бетон нужен для ленточного фундамента, все результаты сводятся в удобные таблицы.
Испытания проводятся на небольших бетонных кубиках. К примеру, если по ходу испытаний он выдержал нагрузку 125-130 кг, то это соответствует классу бетона В10, а ближайшей допустимой маркой является М150. Но такой материал не рекомендуется для ленточного основания здания, разве что при строительстве ненесущих конструкций, тротуаров или пешеходных дорожек.
Диапазон допустимых марок — от М200 до М350. Критерии более тщательного отбора бетона — особенности почвы и материал остальной конструкции. Так, марки:
- М200 и М250 — подходят домам из дерева, пеноблоков или газосиликата; также рекомендованы для скальных и песчаных устойчивых грунтов;
- М300 — суглинистые или высоко пучинистые (при промерзании увеличивающиеся в объеме) почвы;
- М350 — суглинистые либо пучинистые с высоким уровнем залегания грунтовых вод.
Для последних условий специалисты советуют подбирать бетон, обработанный сульфатостойкой смесью. Она продлевает срок службы материала фундамента.
Когда остро встает вопрос, какой бетон использовать для ленточного фундамента, выбор подходящих изделий невелик. Достаточно учесть факторы, которые будут влиять на постройку, а также правильно рассчитать максимальную нагрузку. После этого выбрать марку с небольшим запасом, но не переплачивать. Срок службы итога работы составляет 100-150 лет. Очевидно, стоит основательно подойти к изучению марок, чтобы жилище служило верой и правдой не одному поколению.
Что еще нужно знать?
Большую прочность фундаменту придаст грамотное армирование. Для этого используют 12 мм рифленую арматуру, а в случае, больших нагрузок, подбираются другие диаметры. Минимальная площадь сечения арматуры должна составлять 0,1% от поперечного сечения фундамента, где она проложена.
Если работы проводятся в жару, бетон накрывают теплоизолирующим материалом (ветошью, пленками, тканью, опилками и т.д.). Желательно несколько раз полить поверхность водой. При повышенном УГВ, водонепроницаемость бетона должна быть не меньше W4. В этом случае, он не будет терять в прочности весь срок службы.
При строительстве фундамента нельзя экономить на бетоне. Неправильно сделанная основа станет причиной постоянных проблем как на этапе возведения строения, так и при эксплуатации.
Это интересно: Анализ материала — ракушняк или газобетон
Материал и марка бетона для постройки ленточного фундамента частного дома
Если застройщик решил приготовить смесь самостоятельно, то следует ответственно решить вопрос подбора нужных материалов. Такой подход необходим даже при возведении основы для забора с кирпичными столбами или деревянной беседки
Здесь важно учесть каждую мелочь, излишняя экономия и пересортица имеют негативное влияние на прочность конструкции
Цемент
Представляет собой основной вяжущий компонент бетонной смеси. В строительстве используется ценное свойство цемента – при соприкосновении с влагой на воздухе он затвердевает и образует цементный камень. Через 8-10 часов раствор затвердевает, а спустя семь дней набирает основную прочность. Главный показатель – это марка, обозначенная индексами, например, М400 или М500. У бетонного состава она всегда ниже, чем индекс применяемого цемента по причине определенной доли воды и сложного компонентного состава.
Чем выше числовое значение, тем выше марка бетона для ленточного фундамента дачи или частного дома, тем он прочнее. К примеру, при традиционном соотношении 1:3:5:0,5 с цементом М400 получится бетонная конструкция М200, а если взять цемент М500, то будет каменный материал М350. Какой цемент нужен видно из таблицы.
| Класс бетона (марка бетона) | ||||||
| B7,5 (М100) | B10 (М150) | B15 (М200) | B20 (М250) | B25 (М350) | B30 (М400) | |
| Марка цемента | 200 | 300 | 400 | 400 | 400 | 500 |
| Расход цемента кг/м3 | 200-240 | 215-240 | 240-310 | 270-340 | 310-390 | 250-440 |
Еще один момент, который оказывает влияние на выбор марки – водоцементное соотношение. Чем больше воды применяли в растворе, тем ниже сопротивляемость бетонной основы на сжатие. Начинающим строителям нужно учесть, что переувлажнять бетонную массу категорически запрещается.
Учитывая виды цемента, его разделяют на категории со специфической маркировкой:
- ПЦ – портландцемент.
- ШПЦ – шлакопортландцемент.
- ПЛ – пластифицированный.
- Б – быстротвердеющий.
Это далеко не все категории, но широкое распространение получил только портландцемент, как материал всеобщего назначения. Шлакопортландцемент дешевле, конструкции из него не такие прочные, как из ПЦ, но они устойчивы к усадке и практически не набухают в воде.
Информация о различных добавках маркируется отдельно:
- ДО – без добавок.
- Д5 – добавок до 5% от объема.
- Д20 – добавок от 5 до 20%.
Щебень
Наполнитель, часть которого в смеси может достигать до 80% всей бетонной массы. Теперь сразу вопрос: какой щебень для бетона нужно использовать для заливки ленточного фундамента? Специалисты утверждают, что допустимый размер наполнителя может находиться в пределах 6-70 мм. При этом если максимальный размер составляет 40 мм, то следует применять материал двух различных фракций. В случае, когда щебень еще крупнее, то по СНиП 3.03.01-87 берется три смежные фракции.
ленточный или свайный
| Бетон | Щебень | Гравий |
| М200 | 300 | 600 |
| М300 | 600 | 600 |
| М350 | 800 | 800 |
| М400 | 800 | 1000 |
Песок
Выступает в роли мелкого заполнителя смеси и служит для заполнения пустотности бетонной массы. Плотность песка обязана быть в пределах 2-2,8 т/м? при размере зерна до 5 мм. Согласно нормативам ГОСТ 26633-91 мелкий наполнитель используется для приготовления смесей до марки М400, при условии, что часть песка составляет не более 20-22%.
Практикой доказано оптимальное содержание песка в пределах 35-45% от объема всех наполнителей (3:5 – песок-щебень). Большой ошибкой считается применение песка с примесями ила или глинистых компонентов.
Вода
Нужна для гидратации цемента, больше всего подходит сетевая или фильтрованная природная вода. Она должна быть неагрессивной к арматуре, от этого зависит качество марки бетона для ленточного монолитного фундамента частного дома. В теории для получения цементного камня нужно 2/10 части воды по отношению к массе портландцемента. Однако на практике применяют 5/10 части, то есть, воды берут вдвое меньше цемента.
Водоцементное соотношение оказывает влияние на прочность, потому что лишняя вода, испаряясь, образует воздушные поры. Чем меньше применяется воды при приготовлении смеси, тем прочнее бетонная конструкция, и тем быстрее она набирает прочность. Отдельно нужно учитывать степень влажности зернистых наполнителей.
Как узнать количество кубических метров раствора на 1 м2
Калькулятор без труда вычисляет куб для заливки основы под строительство и сколько нужно на 1 квадратный метр бетонной смеси.
Все, что потребуется – ввести в отведенные поля известные параметры основания по проекту (длина, высота и ширина). Более детальный подсчет необходимого кубометра материала осуществляется калькулятором автоматически по формуле расхода кубов, нужно также обязательно указать марку бетона и внести данные в соответствующее поле.
Важно также правильно считать процент воды при приготовлении раствора на ленточный фундамент. Это 40% от количества цемента
Такое соотношение позволяет добиться правильного протекания реакций.
Пример расчета
Вычисления включают в себя следующие шаги:
- подбор геометрических параметров;
- расчет бетона на фундамент;
- и расчет армирования ленточного фундамента.
Пример расчета геометрии
Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м. Высота этажа — 3 м, размеры в плане — 6х6 м. Вода на участке залегает низко, поэтому принято решение строить заглубленный фундамент высотой 2 м. Крыша четырехскатная с покрытием из металла. Наклон ската — 30°.
Пример расчета начинается со сбора нагрузок в форме таблицы.
| Тип нагружения | Вычисления |
| Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м) | 36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг |
| Стена из кирпича | 6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг |
| Гипсокартонные перегородки | 20м*2,7м*30кг/м2*1,1 = 1782 кг |
| Перекрытия | 2шт*6м*6м*625 кг/м2*1,2 = 54000 кг |
| Крыша | 6м*6м*60кг/м2*1,05 = 2268 кг 2268 кг/cos30° = 2607 кг |
| Полезное | 2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг |
| Снеговое | 36м2*180кг/м2*1,4 = 9072 кг |
| Сумма | 349 989 кг |
В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.
Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.
Подсчет бетона
Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.
Армирование
Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:
- Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
- При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.
Армирование фундамента компенсирует изгибающие воздействия Расчет выполняют приблизительно. Рассчитать арматуру более точно сможет только профессионал. Шаг рабочих прутов подбирают так, чтобы они были распределены равномерно. Желательно использовать одинаковый шаг, располагая элементы в нижней части ленты, наверху и посередине.
Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.
Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.
На нашем сайте вы можете воспользоваться простым онлайн-калькулятором для расчета ленточного фундамента.
Виды фундаментов глубокого залегания
Основным отличием фундамента глубокого заложения является его способность к выдерживанию больших нагрузок.
Существуют разные виды таких фундаментов. Всего их 3:
Буронабивной. При его создании используется бетонирование. Предварительно необходимо высверлить скважины в грунте глубиной до полуметра, установить в них специальный арматурный каркас, а затем залить бетонный раствор. Преимуществом буронабивного фундамента является его устойчивость на почвах, склонных к вспучиванию. Фундамент ленточный глубокого заложения
Ленточный. Его используют в случаях, когда почва является песчаной, скальной или глинистой. Если грунт отличается высоким уровнем влажности, ленточный фундамент лучше заменить другим
Важно помнить о необходимости хорошей вентиляции пространства под полом, чтобы избежать сырости.
Перед возведением фундамента такого типа нужно выровнять грунт. После этого насыпается песок, щебень и отсев гранита. Затем создается ленточный фундамент.
Столбчатый. Такой тип основания используется, если почва под постройкой глинистая или влажная. Также эти фундаменты подходят для вспучивающихся почв. Принцип выполнения такого основания – размещение в грунте столбов из камня, бетона или дерева.
Данные виды фундаментов глубокого залегания иногда используются в сочетании друг с другом. На основе принципов их конструирования формируется несколько разных типов основания под постройку. Наиболее распространенные их виды:
- Основание в виде опускного колодца.
- Кессон.
- Фундамент на буровой опоре.
- Стены в грунте.
- Тонкостенная оболочка.
Для возведения этих конструкций очень часто используется ленточный тип фундамента. Его предпочитают из-за меньшего объема работ при возведении, поскольку нет необходимости выкапывать котлован. Однако, независимо от технологии глубокое заложение фундамента отличается высоким уровнем качества.
Возведение основания в виде опускного колодца
Опускные колодцы являются симметричными конструкциями, которые формируются из бетона во время строительства или компонуются из заготовленных деталей. В числе материалов для изготовления используются камни, металл, кирпичи и т.д.
Колодец необходимо погрузить в грунт, что делается либо под воздействием его веса, либо с применением вибрационного метода. Погружение должно быть вертикальным. По мере вхождения системы в грунт, нужно удалять излишки почвы.
На этом видео распространенные ошибки при закладывании фундамента. Обязательно посмотрите.
Формирование кессонных конструкций
Если фундамент будет пролегать ниже грунтовых вод, используется этот тип основания.
Кессон представляет собой специальную камеру, с помощью которой воздухом высушивают и удаляют грунт. Когда кессон помещен на необходимую глубину, его заполняют раствором из бетона.
Данная технология является трудоемкой, поэтому используют ее очень редко, предпочитая современные способы возведения фундамента.
Использование тонкостенных оболочек
Эта конструкция представляет собой цилиндр из металла, пустой изнутри. Внизу цилиндра расположена заостренная режущая часть, которая позволяет опустить его в грунт. При погружении применяются вибрационные технологии. После установки цилиндра его заполняют бетоном.
Применение опор бурового типа
После установки элементов в вертикальном положении внутренние пустоты заливают бетоном. Перед возведением такой основы необходимо подготовить яму или шахту. Опоры бурового типа выполнены в виде бетонных столбов, которые полностью армируются в нижней части. Низ конструкции отличается несколько большей шириной, чем ее верх. Это способствует снижению давления на грунт. Такой способ возведения является одним из самых устойчивых, поскольку препятствует разрушениям при движениях почвы.
Особенности стен в грунте
Такая конструкция оптимальна для установки на большую глубину. Перед ее возведением выкапывается траншея по периметру постройки. Затем ее заливают раствором из бетона. Такой способ возведения опоры для постройки широко используется в городах или в местности с большим количеством грунтовых вод.
Посмотрите видео-консультацию о выборе фундамента для строительства дома
Проектирование армирования в монолитном плитном фундаменте
Производится по той же методике и с помощью значений той же таблицы, что и для ленточных фундаментов, за исключением нескольких нюансов, которые нужно обязательно учитывать:
• Монолитные плиты армируются каркасом из двух арматурных сеток, все стержни в которых являются рабочими;
• Для определения минимальной площади рабочих продольно и поперечно лежащих стержней необходимо принимать во внимание соответствующие им площади сечения фундаментной плиты.
• Для заливки плит не используется рабочая арматура диаметром менее 12 мм., а конструктивная вертикальная – менее 6 мм.;
• Шаг рабочих стержней в сетке составляет обычно 20х20 см.
• Толщина заливаемой плиты напрямую зависит от передаваемой на неё нагрузки от здания, но не рекомендуется изготавливать такой фундамент толщиной менее 20 см. Обычная для среднего размера частных домов толщина плитного фундамента – 25-30 см.;
• При подсчёте объёмов закупаемого материала необходимо учесть длины арматурных выпусков для последующей заливки стен подвала;. • Крепление стержней между собой лучше проводить при помощи вязальной проволоки, что обеспечивает уверенную совместную работу арматурных стержней и бетона как в продольном, так и поперечном направлении.
• Арматурный каркас нужно собирать с учётом обеспечения защитного слоя бетона толщиной не менее 25 мм
сверху и снизу. Несоблюдение этого правила может вылиться в коррозию арматуры под воздействием грунтовых вод
• Крепление стержней между собой лучше проводить при помощи вязальной проволоки, что обеспечивает уверенную совместную работу арматурных стержней и бетона как в продольном, так и поперечном направлении.
• Арматурный каркас нужно собирать с учётом обеспечения защитного слоя бетона толщиной не менее 25 мм. сверху и снизу. Несоблюдение этого правила может вылиться в коррозию арматуры под воздействием грунтовых вод.
Расчет затрат
После проведения исследовательских работ и выбора марки цемента можно приступать к составлению сметы на возведение фундаментной основы.
Необходимо учитывать расход на основные материалы для бетонного раствора: песок, цемент выбранной марки, щебень. Добавить расходы на приобретение: стержней арматуры и проволоки для вязки, материала для опалубки.
Заблаговременное планирование бюджета поможет распределить финансовые ресурсы грамотно и использовать их максимально рационально. Этот этап значительно облегчает онлайн-калькулятор. Он поможет сделать четким план закупок, уберегая вас от приобретения лишних материалов или от их неожиданного дефицита во время стройки.
Поделиться
Твитнуть
Запинить
Нравится
Класс
WhatsApp
Viber
Телеграмка
Методика расчета потребности арматуры
Методику расчета расхода арматуры в монолитной конструкции удобно рассматривать на конкретном примере. За основу возьмем дом из дерева.
Рассмотрим два варианта фундамента – плитный и ленточный. Допустим, что грунты на строительном участке беспроблемные, с высокой несущей способностью.
Слабые, плывущие и пучинистые грунты не рассматриваем умышленно: расчеты в таких случаях должны выполняться опытными инженерами.
Плитный фундамент
Арматурный каркас монолитной плиты будем изготавливать из арматурных стержней диаметром 10 мм. Шаг – 200 мм (технология устройства фундамента монолитная плита). На площади 6х6 м поместится 31 прут – в продольном и столько же – в поперечном направлении. В сумме получим 62 стержня шестиметровой длины.
Каркас состоит из двух армопоясов – верхнего и нижнего. Следовательно, общее количество 6-метровых стержней составит 62 х 2 = 124 (шт.).
Чтобы перевести штуки в погонные метры, умножим их количество на длину одного стержня:
124 х 6 = 744 м.п.
Армопояса соединяются в единую конструкцию при помощи вертикальных связей. Они устанавливаются в местах пересечения стержней. Их число равняется 31 х 31 = 961 шт.
Длина связи определяется высотой арматурного каркаса. Эта величина зависит от толщины монолитной плиты с учетом выполнения следующего требования: металл должен быть полностью закрыт слоем бетона толщиной 50 мм (фундамент плита — расчет толщины).
Допустим, что нам надо соорудить монолит толщиной 200 мм. Тогда длина связи будет равняться
200 – 50 – 50 = 100 мм или 0,1 м.
Переводим количество вертикальных связей в метры и получим 0,1 х 961 = 96,1 м.п.
В итоге получим общий погонаж арматуры 96,1 + 744 = 840,1 м.п.
Теперь определяем кубатуру монолита: 6 х 6 х 0,2 = 7,2 куб. м.
Чтобы определить расход арматуры на 1 м3 бетона монолитной плиты фундамента, надо поделить подсчитанные метры на объем плиты:
840,1 м.п : 7,2 куб. м = 116,7 м/м3.
Ленточный фундамент
Способ определения расхода арматуры на 1 м3 бетона ленточного фундамента абсолютно идентичен вышеприведенному (армирование ленточного фундамента).
Различия наблюдаются только в геометрии каркаса:
В большинстве случаев при армировании ленты верхний и нижний пояса каркаса содержат всего по два горизонтально расположенных стержня. Вертикальные связи, придающие конструкции пространственную форму, устанавливаются с шагом 0,5 м.
Подсчитывая метраж горизонтально расположенных стержней, надо учитывать весь периметр фундамента, включая и несущие внутренние стены (о том, какая марка бетона нужна для ленточного фундамента).
Исходные данные
Для проведения грамотного расчета необходимо владеть следующей информацией:
- на фундаменте какого типа предполагается возвести здание;
- какую площадь займет монолит;
- фундамент какой толщины выдержит надземную часть;
- какой тип грунта будет играть роль основания дома;
- какая арматура (диаметр, класс) будет использоваться при возведении монолита.
При строительстве легкого деревянного домика и при сооружении плитного фундамента на грунтах с хорошей несущей способностью обычно используют арматуру диаметром не более 10 мм.
Слабые грунты или большой вес постройки вынуждают применять более мощные арматурные стержни – до 14-16 мм.
Как выбрать нужную марку и класс бетонного раствора?
Если заглянуть в СНиП 2.03.01-84 монолитные бетонные основания допускается возводить из материала классом не ниже В7,5. В действительности же на практике для надежности применяют смеси на один-два класса выше. Проблема в том, что не все производители отличаются добросовестностью, кроме этого условия эксплуатации здания могут со временем поменяться, поэтому лучше подстраховаться.
В основном у проектировщиков пользуется популярностью марки бетона М100-М400. Плотность такого материала составляет 1950-2500 кг/м?. Если не вдаваться в дебри сложных изысканий, то вполне можно воспользоваться подготовленными результатами типовых исследований:
- для возведения оснований для одноэтажных зданий из монолита или кирпича на слабопучинистых грунтах подойдет смесь прочностью не менее М350;
- для конструкций из пенобетона или газобетона в тех же условиях используют М300;
- для построек из бревна или бруса применяют М250;
- для легких каркасных построек возводят монолиты из М200.
арматурного каркаса
В среде специалистов оптимальным считается раствор, марка которого превышает проектную на 15%. Дальнейшее увеличение прочностных параметров принято считать экономически невыгодным при возведении фундаментного основания. Кроме увеличения бюджета строительства такое решение никаких преимуществ не дает.
Расчёт композитной арматуры

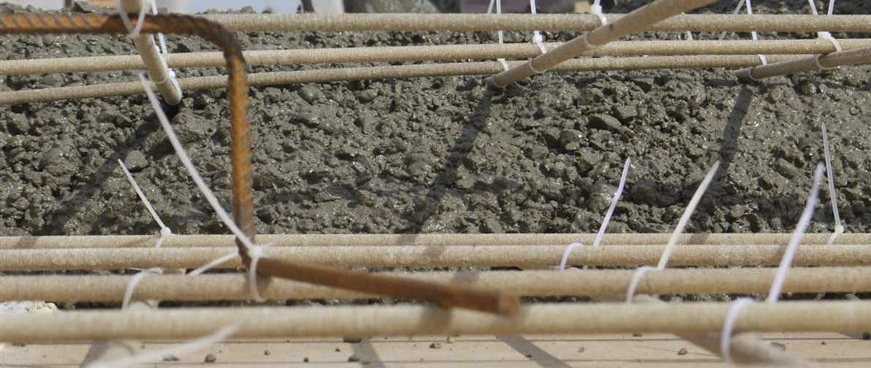

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.
| Характеристика | Стальная арматура класса АIII | Композитная арматура |
| Замена диаметра арматуры при равных прочностных характеристиках, мм. | 8 | 4 |
| 10 | 6 | |
| 12 | 8 | |
| 14 | 10 | |
| 16 | 12 | |
| 18 | 14 | |
| 20 | 16 |
Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.
Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.
Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.
Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.
Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.
Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.
Расчет основания дома по прочности на сжатие
Твердость фундамента влияет на долговечность постройки, а выбирается она по прочности бетона на сжатие. Последняя величина рассчитывается с учетом всех нагрузок на фундамент, к которым относятся:
- плиты перекрытия;
- полы (в том числе стяжки, утеплители, ламинат/паркет и др.);
- стены с учетом параметров материалов и за вычетом дверных/оконных проемов;
- крыша;
- нагрузка от снега и ветра.
Прочность на сжатие измеряется в Н/м, или Паскалях (Па). Поскольку значения высоки, давление постройки на ленточный фундамент обозначается МПа. Строителям же более привычна другая величина — кгс/кв. см. Обозначенная таким образом прочность бетона на сжатие отражается в маркировке. Например, если максимальная нагрузка на бетон составляет 327 кгс/кв. см, марка последнего пишется М350.
Назначение калькулятора
Прост в использовании, позволяет высчитать количество стержней арматуры, выбранного материала для опалубки, а также посчитать объем м3 бетона, который потребуется при строительстве.
Цель онлайн калькуляции:
- Сэкономить время при составлении сметы расходов.
- Спрогнозировать объем работ и сроки формирования фундамента.
- Рассчитать параметры, что позволит сконструировать высокопрочный и надёжный каркас.
Грамотно спланированный проект фундамента сводит к минимуму риск его разрушения в будущем, обеспечив и сохранность всей постройки.
Тип почвы, глубина ее промерзания, несущая способность и вспучивание – факторы для тщательного изучения местности при поиске площадки для строительства .
Другой не менее важный фактор — уровень, где залегают грунтовые воды
Так же важно уточнить глубину промерзания почвы. Укладка основания с учетом данного уровня – гарант сохранности постройки при влиянии естественных природных процессов на почву
При высоком уровне залегания грунтовых вод долгосрочный прогноз для строительства малоблагоприятный. В регионах с теплым климатом в таком случае возможны сырость и частые подтопления, со временем происходит разрыхление и растворение бетона. В регионах с резко континентальным и преимущественно холодным климатом нерационально заложенное основание рискует разрушиться за несколько зимних сезонов в связи с пучением почвы.
Вид фундамента, представляющий собой замкнутую систему из железобетонных конструкций, локализованных под каждой из несущих стен, называется ленточным. Такая конструкция в виде ленты под домом обеспечивает равномерность распределения нагрузки. Несущая способность фундамента такого образца дает возможность возводить разные по высоте здания на грунтах практически всех типов.
Правильно возведенная конструкция сохраняет устойчивость вне зависимости от изменения характеристик почвы, вызванных естественными природными факторами. Лидирует в частном строительстве благодаря своей долговечности, демократичного ценообразования и относительно простой технологии возведения.
Ленточный фундамент по различиям каркаса бывает монолитный и сборный. В первом случае это сплошная бетонная лента, во втором случае – конструкция из отдельных блоков. Служит сборное основание значительно меньший срок.
По глубине заложения может быть мелко заглубленным либо заглубленным глубоко.
Информация по назначению калькулятора
Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.
Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.
Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.
Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
