Обратная засыпка фундамента

Распространенные проблемы и ошибки процесса

При выполнении поставленных строительных задач могут возникнуть проблемы в том случае, если будут неправильно произведены расчеты по засыпке, нарушится соблюдение технических требований по СНиП, а также безопасности.

К распространенным ошибкам строителей относят:

• Плохо проведенные подготовительные работы.
• Неправильный выбор грунтовой смеси.
• Сухой засыпаемый материал.
• Недостаточная трамбовка.
• Использование толщины засыпки более 500 мм (а должно быть до этой отметки).
• Несоответствие материала с грунтом вокруг здания.
• Засыпка плодородной почвы, что является недопустимым явлением, так как органический слой может способствовать образованию грибка и плесени в пазухах.
• Неправильное хранение грунта или его промерзание.
• Работы в неподходящих погодных условиях (мороз, ливни).

Чтобы не допускать ошибок, необходимо придерживаться схемы плана работ, который принят инженером и установлен соответствующими инструкциями.

Суть вопроса

Фундамент не закончен без обратной засыпки

Закладка любого основания осуществляется с обязательным выполнением земляных работ. Сюда входит формирование котлована (под плиту) или траншеи (под ленту). Затем выполняются опалубочные работы, армирование, бетонирование, возведение цоколя. Возле готового фундамента остается незаполненное пространство – так называемые «пазухи». Она должны обязательно засыпаться грунтом. В этом и состоит вкратце процесс обратной засыпки. Перед тем, как ее произвести, нужно, чтобы произошли события, периодичность и технологию которых нельзя нарушать:

• заливка фундамента;
• приобретение бетоном требуемой прочности на сжатие;
• удаление каркаса опалубки;
• выполнение гидроизоляции основания;
• прокладка коммуникаций, испытание трубопроводов.

То есть, должны быть выполнены все процессы формирования основания, готового принять и нести на себе нагрузку возводимых конструкций. Если не дожидаться затвердения бетона по всей его массе, засыпанный в пазухи грунт может создать такое давление на фундамент, из-за которого тот начнет разрушаться.

Засыпать грунт и проводить его послойное уплотнение нужно с предельной осторожностью, чтобы не повредить целостность гидроизоляционного слоя и стен подвала. Все работы регламентируются СНиП, в том числе 3.02.01-87 «Земляные сооружения, основания и фундаменты»

Заполняются пазухи до такого уровня, при котором обеспечивается надежное водоотведение поверхностных стоков.

Грунт при возвратном заполнении допускается не трамбовать, но делать обязательную отсыпку по всей протяженности траншеи валика. Его размеры должны предусмотреть последующую усадку почвенных слоев. Если пазухи между фундаментом и стенами котлована узкие, то их лучше наполнять содержимым с малой усадкой: щебеночной, гравийно-песчаной смесью.

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

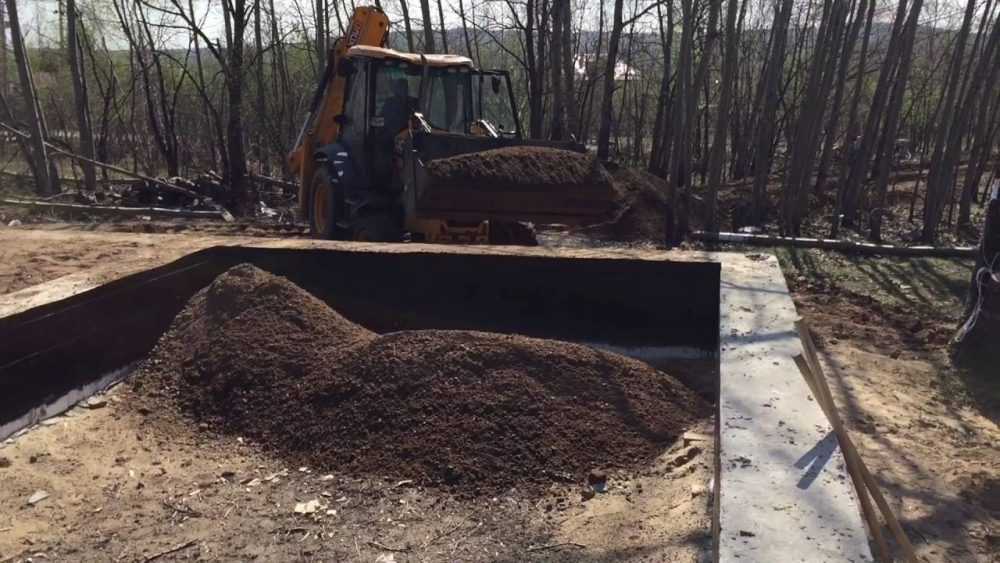

Заполнение пустот

При заполнении фундаментных пустот отсыпным материалом также следует соблюдать ряд правил. Для достижения наивысшего показателя плотности укладка грунта производится послойно. Причём каждый слой должен быть тщательно пролит всё тем же цементным молочком и утрамбован. Толщина слоя не должна превышать 30-50 см, а количество цементно-водного раствора для проливки – порядка 10 л на 1 кв. м.

Для уплотнения отсыпки можно использовать механическую виброплиту, при большой площади фундаментного основания – дорожный каток, бульдозер, грейдер, а при возведении небольшого частного дома – ручную трамбовку, сделанную из обрезка бревна или бруса.

Уплотнение засыпки при помощи механической трамбовки

Если на строительном участке высокий уровень грунтовых вод, то рекомендуется применять комбинированный метод отсыпки, с использованием разных грунтов для создания различных слоёв. Самый нижний слой, толщиной около полуметра, следует отсыпать из плотной глины или суглинка. Дело в том, что они обладают водоотталкивающими свойствами, и после уплотнения создают своеобразный гидрозатвор, не давая подпочвенной влаге подниматься до верхних слоёв отсыпки.

Кроме дна котлована глиной засыпаются и боковые стенки фундамента, желательно вплоть до их верхнего края. Это предотвращает инфильтрацию грунтовой или сточной воды со стороны наружных пазух. Таким образом, внутри несущего основания создаётся «чаша» из плотного водонепроницаемого материала – глины или суглинка. Далее эта «чаша» заполняется любым другим грунтом, желательно плотным песчаником или песчано-гравийной смесью.

Засыпка внутренних пустот котлована должна производиться одновременно с засыпкой внешних пазух. Это даст возможность избежать чрезмерных нагрузок на его внутренние или внешние стенки. Кроме того, приступать к процессу отсыпки можно только после того, как бетонная заливка набрала не менее 2/3 своей проектной прочности. Для этого в зависимости от толщины заливки и погодных условий, потребуется от 3 до 5 недель. Торопливость в этом деле может привести к повреждению фундаментной ленты, её искривлению или растрескиванию.

Одновременно с этим следует позаботиться об отведении сточных и грунтовых вод от фундамента здания, создав эффективную систему дренажа и влагозащитную отмостку шириной не менее 0,8-1 м.

На видео показана процедура засыпка внутренних пустот несущего основания ленточного типа:

При помощи заполнения грунтом внутренних пустот фундамента можно успешно решить вопрос с утилизацией извлеченного из строительного котлована грунта. Также это позволит оптимизировать микроклимат в помещении, предотвратить «подъём» сырости и холода из подвального пространства.

Отделка и примыкания

На пол по ленточному фундаменту можно укладывать, практически, любые типы покрытий, в том числе, и сплошным контуром, все зависит от описанных выше особенностей подготовки черновой поверхности. Следует лишь соблюдать ряд технологических нюансов.

При выполнении дощатого настила, необходимо обязательно оставлять деформационный зазор от стен в 8–12 мм, в зависимости от протяженности чернового пола. В местах продольного сплачивания досок, также. следует оставлять зазоры для компенсации усушки дерева порядка 2–3 мм. Это же правило действует и при укладке напольных покрытий: зазоры от стен не должны быть меньше 5–8 мм, впоследствии они накрываются плинтусом. При устройстве стяжки, её также следует отделять от стен демпферной лентой из вспененного полиэтилена. Толщина её выбирается исходя из расчёта 1 мм на каждый метр протяженности пола между параллельными стенами.

Гидроизоляция цоколя снаружи

Штукатурка

Воздействие на цоколь снаружи будет коренным образом отличаться от внутреннего. До того, как влага попадет под пол, ей нужно будет преодолеть немало препятствий в виде наружного грунта, цоколя и, конечно же, фундамента. Про ветер и солнечный свет даже говорить не стоит. А вот снаружи цоколь сталкивается с водой, ветром, снегом, солнечным светом сразу же, как только любое из перечисленных явлений присутствует. Поэтому нужно уменьшить площадь соприкосновения с любым негативным влиянием на сколько это возможно.

Для этого мы не будем наносить битумную мастику сразу на блоки после постройки, а сначала их тщательно отштукатурим. Причем предварительно хорошенько их промоем водой из шланга, чтобы:

1. Штукатурка лучше ложилась.
2. Удалить ненужную пыль и грязь, которые успели поселиться в швах между блоками.

Так же используем армирующую сеточку для укрепления.

Фото 6. Армирующая сетка в штукатурке.

Битумная мастика

Ну что ж, штукатурка подсохла, можно и мастику наносить. Таким же способом, как и внутри. К сожалению, нам ее не хватило сразу на весь цоколь. Пришлось докупать, а процесс закупки растянулся на недели, во время которых мы успели начать строить первый этаж и залить ступеньки на крыльце. Всего мы использовали 4 ведра битумной мастики по 10 кг каждое. С уверенностью можем сказать, что не страшно, если не все сразу обработать.

Фото 7, 8. Обработка цоколя битумной мастикой.

Подсыпка

Так как тип нашего грунта суглинок, его пучинистость достаточно серьезная. Поэтому мы отодвинули грунт от цоколя и засыпали это пространство щебнем, сделав, таким образом, дренаж. В последствии будут отливы над подсыпкой, что поможет еще лучше изолировать цоколь от влаги, и в случае вспучивания промерзшего грунта, самое страшное, что может произойти – деформируются отливы, починить которые не так сложно, как цоколь, или даже весь дом.

Наличие дренажа так же подразумевает отсутствие контакта воды и фундамента для исключения деформации самого фундамента. Чтобы не повредить гидроизоляционный слой мастики, перед тем как сыпать к нему щебень, мы обложили периметр пенопластом.

Фото 9, 10. Подсыпка щебня, отделенная пенопластом.

Собственно, все. Цоколь готов. Сверху мы его так же гидроизолировали с помощью рубероида, подготовив платформу для возведения стен первого этажа.

Фото 11. Готовый, гидроизолированный цоколь.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда, предназначенный для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС) и другой организационно-технологической документации в строительстве. ТТК может использоваться для правильной организации труда на строительном объекте, определения состава производственных операций, наиболее современных средств механизации и способов выполнения работ по конкретно заданной технологии. ТТК является составной частью Проектов производства работ (далее по тексту — ППР) и используется в составе ППР согласно МДС 12-81.2007. 1.2. В настоящей ТТК приведены указания по организации и технологии производства работ по обратной засыпке пазух котлована при возведении подвала жилого дома. Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоёмкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда. 1.3. Нормативной базой для разработки технологической карты являются: — рабочие чертежи; — строительные нормы и правила (СНиП, СН, СП); — заводские инструкции и технические условия (ТУ); — нормы и расценки на строительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР); — производственные нормы расхода материалов (НПРМ); — местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов. 1.4. Цель создания ТК — описание решений по организации и технологии производства строительно-монтажных работ по обратной засыпке пазух котлована при возведении подвала жилого дома с целью обеспечения высокого качества, а также: — снижение себестоимости; — сокращение продолжительности строительства; — обеспечение безопасности выполняемых работ; — организации ритмичной работы; — рациональное использование трудовых ресурсов и машин; — унификация технологических решений. 1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов строительно-монтажных работ (СНиП 3.01.01-85* «Организация строительного производства») по обратной засыпке пазух котлована при возведении подвала жилого дома. Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ. РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации. 1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объёмов работ, средств механизации, потребности в трудовых и материально-технических ресурсах. Порядок привязки ТТК к местным условиям: — рассмотрение материалов карты и выбор искомого варианта; — проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту; — корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением; — пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту; — оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами. 1.7. Типовая технологическая карта разработана на новое строительство и предназначена для инженерно-технических работников (производителей работ, мастеров) и рабочих на строительно-монтажных работах, выполняющих работы во III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по обратной засыпке пазух котлована при возведении подвала жилого дома, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ. Технологическая карта разработана на следующие объёмы работ: — обратная засыпка пазух котлована дренирующим грунтом — V=100 м.

Что выбрать, песок или щебень?

Выбор материала для засыпки обусловлен весом постройки. Чем она тяжелее, тем крупнее фракция засыпки должна быть использована. Песчаный слой имеет более заметную осадку, поэтому его чаще всего применяют для каркасных, деревянных домов, построек из ячеистых бетонов и т.д.

Используется чистый речной крупнозернистый песок, не имеющий посторонних (в особенности — органических) примесей или глинистых включений.

Слой щебня имеет большую упругость и несущую способность. Его проще и легче трамбовать, подушка получается более жесткая и надежная. Засыпку из гравия или щебня используют при строительстве домов большей этажности, из тяжелых и плотных материалов.

В чистом виде щебень не применяется, на практике используется ПГС (песчано-гравийная смесь) в соотношении 60% щебня к 40% песка, хотя в некоторых ситуациях объем песка может быть уменьшен или увеличен.

ВАЖНО!
Перед засыпкой щебня в любом случае делается промежуточный песчаный слой толщиной около 15-20 см. Это делается для выравнивания основания и создания компенсационного слоя, необходимого для приема нагрузок пучения.

Технология засыпки фундамента внутри

После того, как фундамент будет залит бетоном, следует подождать пару недель. Нужно время и хорошие погодные условия, чтобы бетон застыл и затвердел, стал плотным. Затем возводится цоколь дома, и после этого можно выполнять работы по обратной засыпке. Используется обычно грунт, который выкопали из котлована. На период заливки бетонных блоков его следует защитить от попадания инородных примесей, которые могут начать гнить внутри фундамента. Для этого грунт закрывают тентом или полиэтиленовой пленкой.

Процесс засыпки проходит в несколько этапов. Грунт засыпают постепенно слоями по 30 см в глубину, затем утрамбовывают. Желательно установить отмостку по всему основанию здания. В ее функции входит отведение воды от стен строения. Это могут быть листы пенополистирола высокой плотности или полистирола минимальной плотности, плотно прижатые к наружным стенкам бетонных блоков. В момент засыпки грунта листы должны оставаться неподвижными, их нельзя наклонять, смещать в сторону или как-то менять положение. Так отмостка дольше и эффективнее прослужит и надолго сохранит прочность основания строения.

Утепление

Если не утеплить цоколь фундамента, то в холодное время года из дома может уйти до трети его тепла. Повышаются затраты на обогрев, снижается комфортность жилья, появляется сырость, плесень.

Использование экструдированного пенополистирола для утепления цоколя фундамента – один из лучших вариантов. Его крепят строительным клеем и фиксируют специальным креплением. При правильном монтаже поверхность получается идеально ровная.

Сначала надо все разметить и рассчитать необходимое количество утеплителя. Потом подогнать по размеру отдельные листы. Установить внизу по уровню металлический профиль для поддержки первого ряда утеплителя.

Наносить на листы клей и крепить к цоколю надо аккуратно, чтобы клеевая смесь не выступала за края. Затем закрепить листы крепежными дюбелями, немного утапливая шляпки в утеплитель.

Влияние плотности засыпки на состояние фундамента

От того, чем выполнить обратную засыпку фундамента, а также насколько квалифицированно это будет сделано, зависит, будет проседать отмостка или нет. В составе заполнения не должно быть крупных остроконечных посторонних предметов, способных нарушить слой гидроизоляции. Не должны там присутствовать подзолистые, известковые включения, органические фракции, которые разлагаясь и сгнивая, оставляют после себя полости – «слабые» места в целостности засыпки. Если при обратном заполнении не была достигнута нужная плотность, то грунт начинает проседать, а вместе с ним и отмостка, особенно у самой стены. Меняется уклон, и вода проникает на поверхность стены. Со временем процесс будет усугубляться, в конечном итоге отмостка перестанет исполнять свою функцию: защищать стены, цоколь и фундамент от влаги. Это чревато разрушением основания и деформации конструкций дома.

Принцип и технология уплотнения материала для засыпки фундамента

Согласно с положениями СНИП, материалом для обратной засыпки могут выступать самые разные грунтовые смеси, о которых мы поговорим ниже. Но, есть одно условие – характеристики (влажность и параметр уплотнения) будут способствовать эффективному уплотнению насыпного слоя. Рекомендованный коэффициент уплотнения – 0,95–0,98. Структура плотная, просто так ее не добиться. Вот почему технология предусматривает поэтапную трамбовку материала, слой за слоем небольшой толщины.

Совет! Если просто засыпать в пазухи смесь и выполнить трамбование, то нижние слои не будут иметь нужного коэффициента уплотнения. Поэтому все работы могут оказаться напрасными.

Засыпка траншеи или котлована фундамента начинается с первого слоя материала. Он засыпается на заранее подготовленную поверхность из песчано-гравийной смеси, толщина которой составляет от 15 до 20 см. После этого грунт нужно выровнять. Для этой цели подойдет шанцевый инструмент и ручная трамбовка. Нужно пройти вдоль кромки, которая прилегает к стенке ленточного основания. При этом первые манипуляции выполняются с усилием не больше 70% от нормативной величины используемого материала. Последующие проходы по засыпке нужно выполнять с перекрытием прошлого следа на треть или четверть ширины. Это нужно для того, чтобы позволить плите вибратора уплотнять пространство над рабочим элементом не меньше двух минут.

Важно! В случае когда ширина пазуха для засыпки небольшая, примерно 15–20 см, то кромка, примыкающая к бетону, подбивается ногой. При этом нужно добиться идеального уплотнения грунта на ответственных участках

Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента.

Что касается верхних слоев обратных пазух, то их нужно укладывать при максимальной нагрузке и давлении. Если здание большое, двухэтажный коттедж или дом, то можно использовать ручной и моторизированный виброкаток. Он поможет прекрасно уплотнить песок и глину в нужных местах.

Последний этап обратной засыпки траншеи, создание отмостки фундамента, сделанной с уклоном для отведения влаги от основания. При этом обустройством этой части конструкции нужно заняться чем быстрее. Все дело в том, что поверхность грунта, примыкающая к зданию, будет уязвима перед влагой и водой.

Обратите внимание! Профессионалы не советуют заниматься строительством фундамента и процессом обратной засыпки зимой. Почему? В грунте находится много льда и снега

А это значит, что материал имеет плохие уплотняющие качества. Добиться эффективной трамбовки и нужного коэффициента уплотнения пазухов котлована будет очень сложно.

Итак, если разделить весь процесс обратной засыпки фундамента, то он состоит из таких шагов:

1. Проверка грунта, очищение пазух котлована или траншеи.
2. Проверка влажность грунта. Почва должна быть не слишком сухой и не слишком мокрой. Для пучинистого грунта – это 12–15% влажности, а для тяжелого – 20%. При необходимости, грунт увлажняется или высушивается.
3. Устраивается песчано-гравийный слой.
4. Засыпается первый небольшой слой выбранного материала. Он равен от 30 до 50 см. В него не должна входить плодородная почва, камни и другие включения. Заполняется цоколь.
5. Остается выполнить уплотнение каждого слоя.

О том, как сделать уплотнение траншей, которые предназначаются для инженерных коммуникаций, вы узнаете из данного видео.

Увидеть особенности и процесс обратной засыпки можно на этом видео.
