Ленточный фундамент: как делать своими руками

Ведь чтобы сделать ленточный фундамент своими руками, необходимо лишь владеть минимальными навыками по смешиванию бетона и следовать инструкциям.

Как выбрать шаг между сваями

Определение расстояний между сваями производится на основе сопоставления веса постройки, несущей способности всех элементов (и ленты, и свай), особенностей грунта и прочих факторов. Процесс расчета весьма сложен, производить его самостоятельно не рекомендуется.

Если нет возможности привлечь к расчету специалистов, можно обратиться к онлайн-калькуляторам, которые дадут ответ в течение нескольких секунд. Ответ следует продублировать на нескольких ресурсах для максимальной корректности и точности результата.

На практике наиболее распространенным вариантом является шаг в 2-3 м (буронабивные сваи). Близкие значения выдают как расчеты вручную, так и онлайн-калькуляторы. Увеличение шага свай может вызвать перенос нагрузки на ленту, что, в свою очередь, спровоцирует оседания и деформации бетонного пояса.

Для каких домов рекомендуется?

Ленточные фундаменты лучше всего использовать в четырех ситуациях:

  1. Если здание возводится из бетона, кирпича или камня, при этом их плотность составляет не меньше 1000-1300 кг/м³.
  2. Если в доме используются перекрытия тяжелого типа. К примеру, из сборного железобетона, из металлических ферм или заливается монолитная конструкция по несущим балкам.
  3. Если по проекту в доме будет подвал. Сооружение ленточного фундамента с подвалом – один из популярных способов создать цокольный этаж.
  4. Если на участке, на котором строится дом, присутствует неоднородность грунтов, за счет чего может произойти неравномерная усадка здания. Конструкция ленточного фундамента перераспределит нагрузки, а значит, стены постройки не покроются трещинами. Говоря о ленточном фундаменте его плюсах и минусах, эту позицию надо упоминать в первую очередь.

Типы конструкций

Ленточные фундаменты.

Основания глубокого заложения бывают:

  • сборные с бетонными и железобетонными элементами;
  • сборно-монолитные;
  • монолитные;
  • бутовой кладки;
  • бутобетонной кладки.

Основание глубокого заложения удерживает нагрузку от несущих конструкций бетонных, каменных, кирпичных зданий. Оно может выдержать давление 6-10 тонн/кв.м.

Сборный – довольно невыгодный вариант из-за низкого уровня технологии производства, низкой квалификации рабочих кадров, отсутствия современных технических средств его выполнения, но при небольших объемах бетонирования и удаленности бетонного завода он часто применяется в частном строительстве.

Ленточный фундамент.

Сборные основания можно возводить на любых грунтах. При возведении их на сильносжимаемых грунтах или при неравномерном напластовании грунтов предусматривается армированный шов в виде сетки ячейкой 10×10 сантиметров из арматуры D 8AIII, укладываемый поверх блоков, а в верхнем ряду сборной конструкции укладывается железобетонный пояс сечением 25×25 сантиметров из арматуры D 10AIII.

При использовании блоков, изготовленных на заводе ЖБИ, монтаж фундамента выполняется в короткие сроки, и можно сразу устанавливать на него перекрытия и возводить несущие стены. Этот метод имеет организационный минус: из-за большого веса установку блоков необходимо проводить с помощью автокрана.

Для изготовления монолитного ленточного фундамента выполняют жестко фиксированную опалубку, чтобы исключить выпучивания стены. В качестве фиксаторов применяют домкраты, стяжные болты и выравнивающие балки. Бетон укладывается слоями не более 15 сантиметров, разравнивается лопатой и применяется трамбовка штыкованием. Заливка проводится в один прием, а утрамбовку ведут до тех пор, пока поверхность не заблестит от выступившей влаги. При этом проводят обязательное простукивание опалубки снаружи, чтобы бетонная смесь лучше проникала в пустоты между арматурой и опалубкой. Демонтаж опалубки проводят через 28 суток, когда бетон наберет прочность.

Выяснение необходимого количества арматуры

До посещения магазина для приобретения прутьев следует заранее определиться, сколько их потребуется для армирования ленточного фундамента. С учетом этого нужно заблаговременно выбрать схему, в соответствии с которой будут совершаться работы и только затем приступать к подсчетам.

При возведении гаражей, бань и малоэтажных зданий в основном каркас выполняется следующим образом:

  1. Он имеет верхний и нижний пояс, каждый из которых состоит из 3-4 арматурных прутьев.
  2. Между стержнями оптимально соблюдать шаг в 10 см. Кроме этого крайние из них должны располагаться от углов в дальнейшем залитого фундамента на дистанции не меньше 5 см.
  3. Пояса объединяются между собой посредством хомутов или отрезков арматурных прутьев. В зависимости от места проводимого армирования шаг должен находиться в пределах 5-30 см.

Определившись с габаритами возводимого здания, становится достаточно легко рассчитать необходимое количество материала. К примеру, в качестве примера можно рассмотреть сооружение дома площадью в 150 кв. м, периметр внешних стен которого будет достигать 50 м. Далее нужно осуществить расчеты в соответствии с вышеописанной схемой, что в этом случае является подходящей.

Выяснение количества основной арматуры происходит так: 2 пояса с 3 прутьями в каждом это 6, которые необходимо умножить на 50. В результате получается 300 м. Помимо этого необходимо учитывать численность перемычек, к примеру, укладываемых на расстоянии в 30 см друг от друга. В таком случае ранее полученные 50 м следует разделить на 0,3 м, что равняется 167 единицам. Горизонтальные перемычки в этом фундаменте будут обладать протяженностью в 30 см, а вертикальные – 60 см. Для первых потребуется – 167х0,3х2=100,2 м, а для вторых – 167х0,6х2=200,4 м.

В итоге предстоит приобрести 300 м толстой рифленой и 300,6 м гладкой арматуры, но с меньшим диаметром, за обеими из которых после выполненных расчетов и можно отправляться в магазин. Нередко специалисты советуют приобретать материал с запасом порядка 10-15%, ведь в процессе армирования определенное количество стержней дополнительно придется потратить на усиление углов и при совершении стыковки.

Особенности гидроизоляции фундамента

Существует два вида гидроизоляции:

  • Горизонтальная. Состоит, как правило, из двух слоев рубероида, промазанных изнутри битумной мастикой. Нижняя сторона ленты изолируется еще перед монтажом армпояса, верхняя изолируется после окончания процесса затвердения.
  • Вертикальная. На боковые поверхности ленты наносятся специальные материалы, предохраняющие бетон от проникновения внутрь влаги. Существует множество материалов для вертикальной гидроизоляции — пропиточные, обмазочные или оклеечные средства. Наиболее эффективными признаны пропитки, современные материалы, полностью исключающие впитывание влаги в бетон. Большинство специалистов не имеют опыта работ с ними, поэтому большой популярности они пока не получили.

Некоторые владельцы игнорируют гидроизоляцию, мотивируя это устойчивостью бетона к воздействию воды. Но они не учитывают, что влага воздействует не только на бетон, но и на металлические элементы, древесину и прочие детали, способствуя разрушению или гниению.

Поэтому отказываться от установки гидроизоляции не рекомендуется.

Пример расчета стоимости фундамента

Расчет фундамента для здания 6×10 метров. Фундамент толщиной 90 см, в том числе подошва 30 см. Ширина 60 см

Габаритные размеры по осям фундамента составляют 9,5×5,5, соответственно наружные размеры подушки определяются, как 10,3×6,3, а внутренние 9,1×5,1 (при ширине подушки 0,8 метра). Площадь опорной поверхности определяется как:

Sпод= 10,3 * 6,3 – 9,1 * 5.1 = 64,89 – 46,41 = 18,48 (м2)

а объем массы бетона в подошве составит:

Vпод = 18,48 * 0,3 = 5,54 (м3)

Расчет объема внутренних составляющих фундамента:

Vвн = 52 * 0,8 * 0,3 = 12,48 (м3),

Аналогично рассчитываем объем литого ростверка:

Vкр = 52 * 0,6 * 0,6 = 18,72 (м3)

Суммарный объем бетона составляет:

Vсум = Vпод + Vкр = 18,48 + 18,72 = 37,2 (м3)

При цене 3450 за кубометр бетона марки М200, стоимость материала составит:

37,2 * 3450 = 128,34 тыс.руб.

Удельный вес армированного бетона составляет 1,8 – 2,5 тонны в м3, для расчета принимаем среднюю цифру в 2,15 тн/м3.

Расчет потребности в пиломатериалах на опалубку:

При размерах 6×10 метров на внешний обвод опалубки понадобится 32 метра опалубки высотой 60 см, то есть, площадь составит:

32 * 0,6 = 19,2 (м2)

при использовании доски толщиной 40 мм объем потребности в досках составит 19,2 * 0,04 = 0,8 (м3). Учитывая отходы от раскроя и потребность в дополнительных деталях, удваиваем количество с учетом внутреннего контура, получая в результате 1,6 м3 пиломатериала при стоимости порядка 24 руб/м3 (справочно – интернет), стоимость составит:

1,6 * 4500 = 7,2 руб

Расчет потребности в армирующих материалах:

Учитывая длину периметра 32 метра и укладку арматуры с интервалом 100 мм в четырех слоях, выполняемых не одновременно, длина прутков арматуры составит:

32 * 4 * 4 = 512 (м)

Цена арматурной стали составляет 24 руб/метр (справочно – интернет), стоимость составит:

512 * 24 = 12,3 тыс.руб.

Остается учесть мелкие расходы на гвозди , лопаты, шнуры и т.д. Однако основная составляющая дополнительных расходов – логистические, и считать их можно только «по месту».

Прямые затраты на материалы составят:

128,34 + 7,2 + 12,3 = 147,8 тыс.руб.

Рассмотреть все виды и исполнения ленточных фундаментов в рамках одной статьи не представляется возможным, для этого пришлось бы написать монографию.

Однако, воспользовавшись приведенной информацией, любой человек сможет сделать квалифицированный выбор исполнения для основания своего дома. Успехов вам!

Подготовка и разметка участка для фундамента

   Возводить ленточный фундамент, как и любой другой необходимо только на подходящем для него типе грунта.  Если Вы определились что для участка подходит именно ленточный фундамент, значит Вам известны все свойства грунта и вес будущего здания позволяет использовать именно этот тип основания.  Исследование грунта не рекомендуется игнорировать, поскольку это может привести к часто непоправимым последствиям в виде растрескивания здания и к не пригодной для эксплуатации конструкции.

  Прежде всего, необходимо очистить участок и прилегающую территорию от крупногабаритного мусора и посторонних предметов. Проложить подходные пути к объекту, возможно необходимо будет соорудить настилы из твердых материалов в виде прочных и неразмокаемых панелей, на больших объектах для этого временно укладывают б/у плиты. Такие меры необходим на в случай затяжной сырой погоды, которая с одной стороны будет позволять производить монтажные работы, а с другой стороны много грязи на подходных путях к объекту будет создавать множество трудностей по передвижению во время работы.

  После очистки участка, необходимо выполнить самый важный этап возведения фундамента – его разметку на участке. От качества разметки зависят правильные пропорции основания. Равномерность и пропорциональность фундамента – это залог равномерного распределения нагрузки коробки дома на него.

   Для разметки ленточного фундамента необходимо: снять верхний слой грунта  почвы на глубину до 20 см и разровнять его в одну плоскость.  По углам периметра будущего фундамента, используя деревянные колышки необходимо натянуть шнурку, которая будет обозначать границы фундамента. Шнурка и колышки должны устанавливаться на расстоянии примерно на 10 см больше реальных сторон и углов фундамента, для того что бы удобно было копать траншею под фундамент. Удобно выполнять разметку от центра фундамента, натянув шнуркой длину диагонали и таким образом получить правильные углы фундамента. Но все стороны и диагонали должны быть в одной пропорции. Натянув шнурку по границам будущего фундамента, необходимо проверить диагонали периметра, их разница не должна превышать 2 см.

   Далее, можно приступать к копке траншеи и выборки грунта. Копать можно как в ручную или используя эксковатор. После экскаваторных работ, дно и стороны траншеи необходимо будет ровнять вручную лопатой. Выбранный грунт сбрасывается за периметр фундамента или же частично во внутрь, если высота фундамента позволяет просыпать центральную часть.

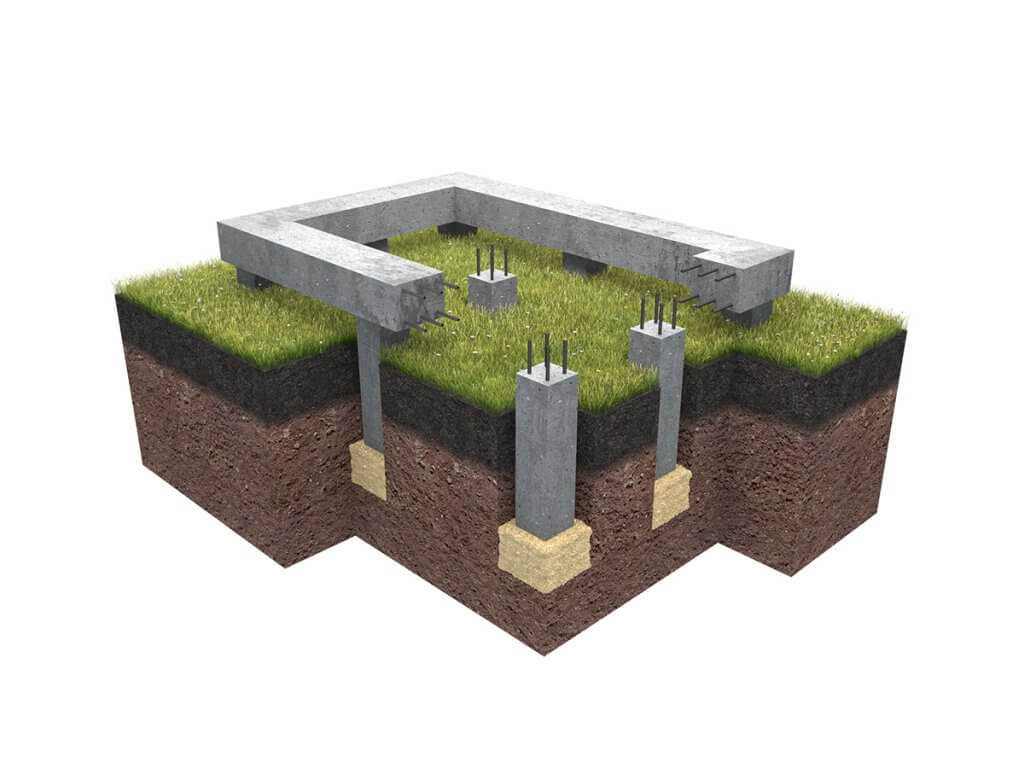

Технология обустройства цоколя с ростверком

Чтобы залить столбчатый фундамент ростверкового типа, понадобиться рассчитать проект. Снеговая нагрузка равняется 100 кг/м2, внутреннее наполнение – еще 100 кг/м2, несущая способность грунта – 0,5 – 0,6 кг/м2. В работе понадобиться поэтапное руководство от профессионалов, которое приведено ниже.

Выкапывание траншей

Для домашнего строительства оправдано бурение ямок диаметром 15-20 см, которое делается садовым буром. Дальнейшие мероприятия предусматривают:

  1. Армирование ямок рабицей с мелкими ячейками.
  2. Засыпка траншей смесью бетона М200 и песка.
  3. Фиксация по центру канавы арматурных прутов с выступом на 10 см.

Чтобы жидкий цементный состав не впитывался в почву, укладывают гидроизоляцию из рубероида или полиэтилена.

Установка опор

Оптимальный материал под столбы – отрез трубы из асбестоцемента 10 см в диаметре. На кусок укладываются арматурные штыри 12 мм в диаметре. Конструкция устанавливается на строительный «башмак», заливается пескобетоном и трамбуется. Наверху для прочности крепят небольшой арматурный прут.
Повторное бурение
Работы выполняются после того, как сделанный бетон схватился – через 5-6 дней. Последовательность мероприятий выглядит так:

  1. Буром проделываются отверстия 30 см в диаметре с углублением ниже уровня промерзания почвы.
  2. В проем вставляется столб, рассчитанный на нагрузку массой 11 тонн.
  3. Отверстие засыпается извлеченным грунтом.

Почвосмесь обязательно трамбуется.

Формирование ростверка

Материалом для ростверка служит бетон, дерево или металл. Располагают элемент с выступом над грунтом на 10 см. Конструкция выдерживает нагрузку небольших строений из бруса, бревна или каркасных изделий.

Пошаговая инструкция с фото

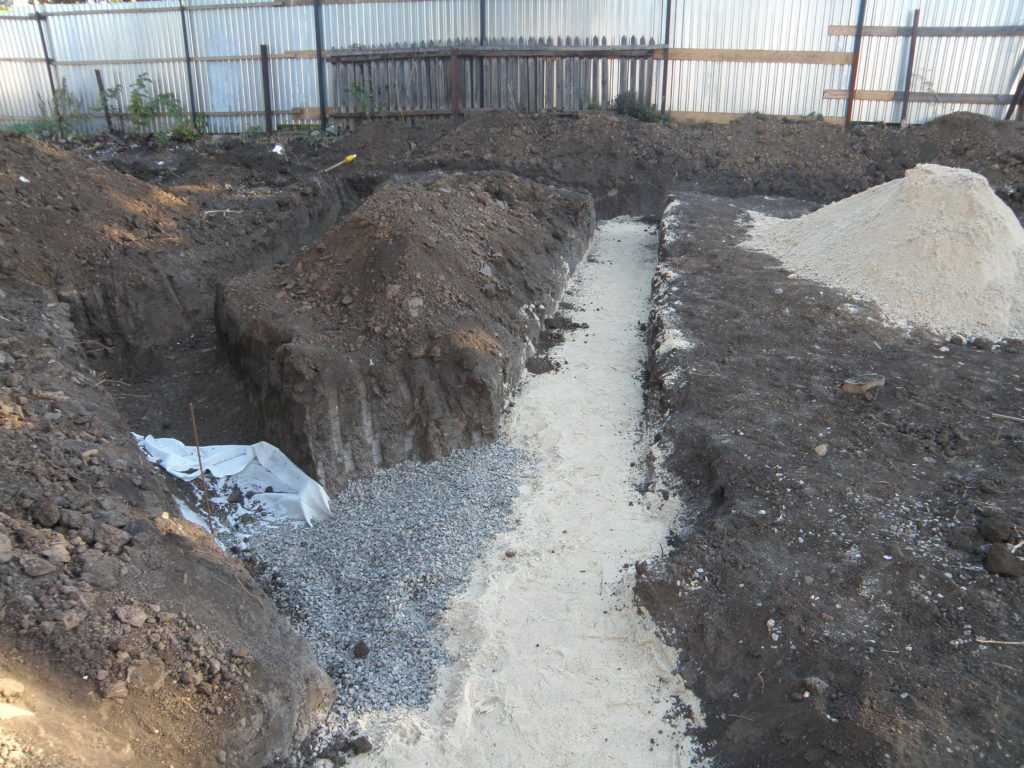

Шаг 1. Разметка и начало копки траншей для возведения ленточного фундамента.

Разметка и начало копкиВариант рытья траншей по шаблону

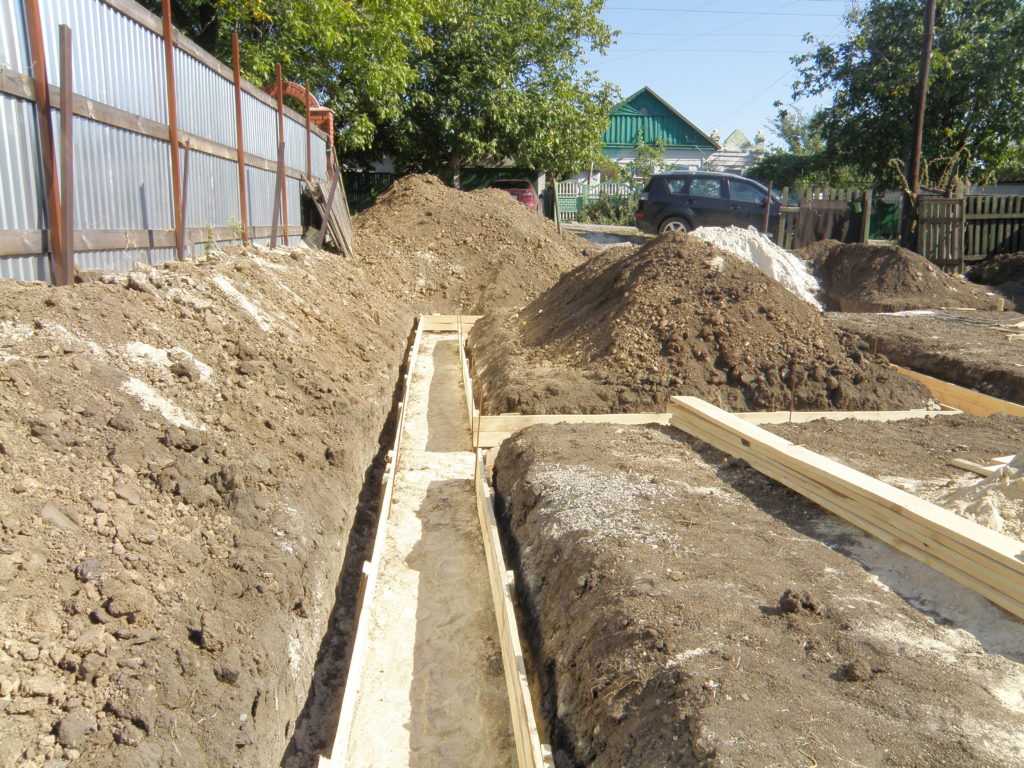

Шаг 2. Подсыпка дна траншей ПГС, обустройство опалубки, армирование первого слоя – опорной части фундамента.

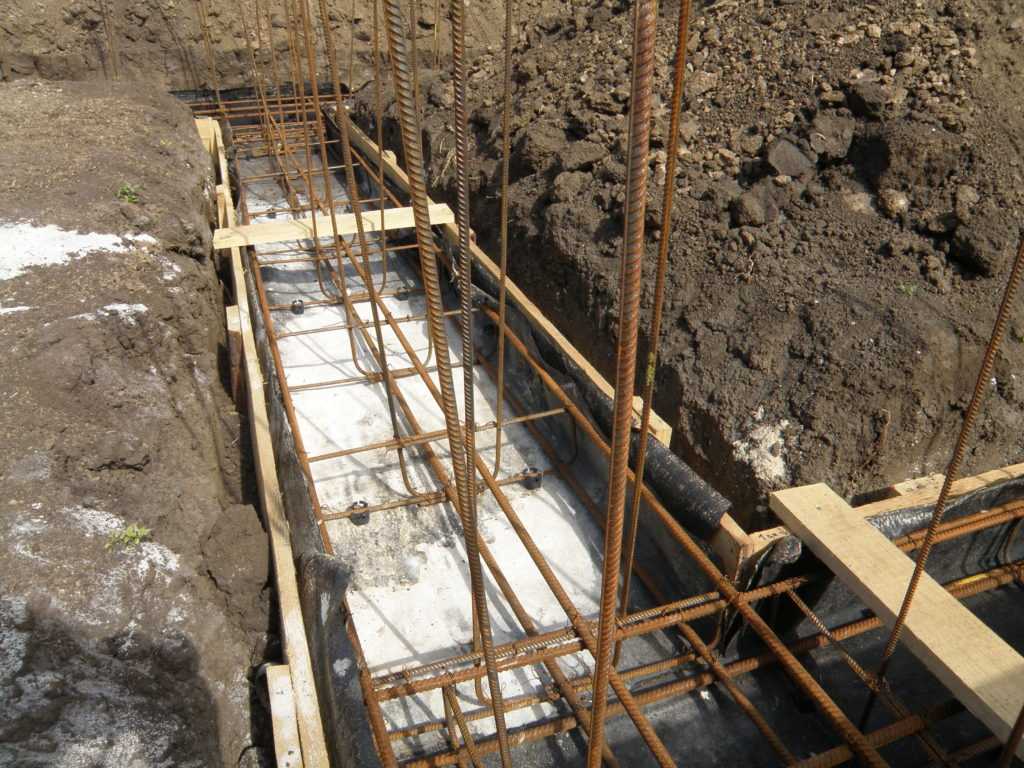

Слой подсыпки, опалубка для ленточного фундамента. АрмированиеКлассическое строение ленточного фундамента для легких строений.Вариант подготовки опалубки с одновременной установкой утепляющих элементов

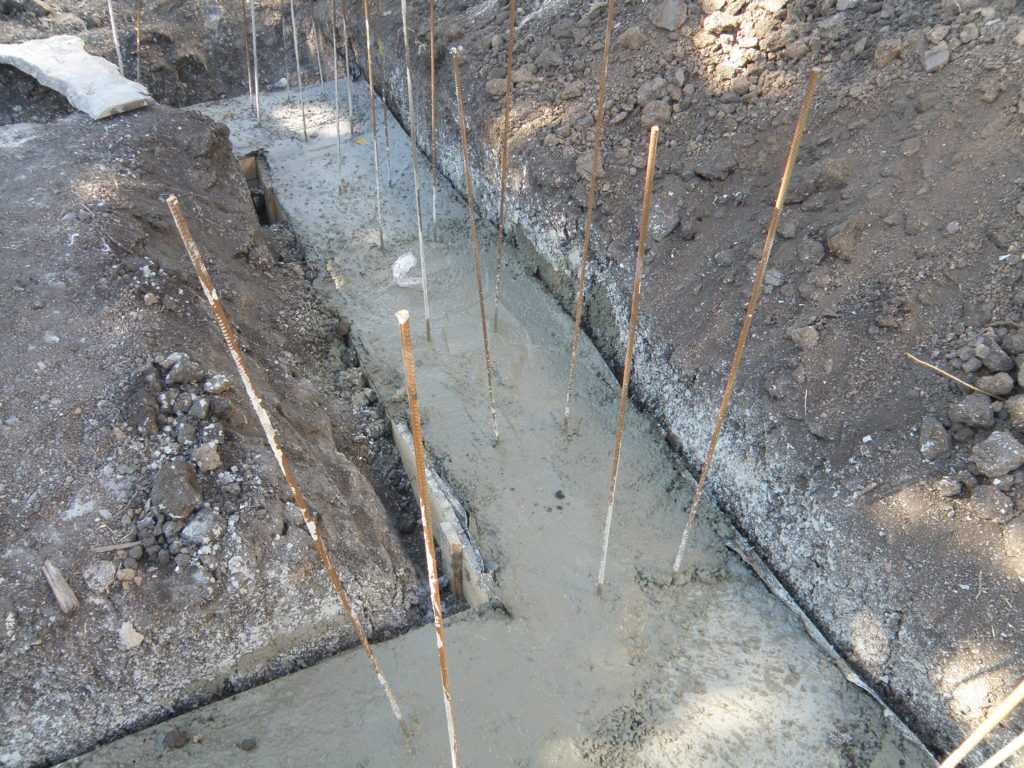

Шаг. 3. Заливка слоя бетона в опалубку с применением специального лотка.

Бетонирование фундамента

Шаг 4. Выдержка фундамента в опалубке в течение примерно 7 дней до предварительного отвердения бетона. Срок готовности литого фундамента не менее 30 суток.

Выдержка бетона в опалубке

Шаг. 5. Устройство гидроизоляции на поверхности готового фундамента.

Устройство гидроизоляции

Шаг 6. Устройство выравнивающей кладки по готовому фундаменту из кирпича в 2-3 ряда.

Для окончательного выравнивания поверхности фундамента нужно выполнить выравнивающую кладку

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

  • Когда под домом не пучинистый грунт (камень, песок и т.д.).
  • Когда уровень грунтовых вод достаточно низок.
  • Когда вокруг дома делается водоотводный дренаж.
  • Когда делается утепленная отмостка вокруг здания.
  • Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Подготовка к работе

Подготовительный период строительства фундамента включает в себя:

  1. Расчёт СЛФ.
  2. Материалы.
  3. Инструменты.

Расчёт

Прежде чем приступить к расчёту фундамента, нужно собрать нагрузки от дома, воздействующие на опорные конструкции. Определение максимального давления на грунт нужно для вычисления оптимальной опорной площади.

Суммируют вес:

  • всех конструкций,
  • технологического оборудования,
  • трубопроводов,
  • мебели и всего того, что может находиться в доме одновременно, включая и людей.

Также учитывают снеговую нагрузку на кровлю — её величину берут из СНиПа.

Нужно точно установить характеристики грунта. Их можно узнать из вертикальной съёмки места строительства. В каждом местном отделении архитектуры и землеустройства такие документы есть в наличии. В них обязательно указывается глубина промерзания, уровень грунтовых вод и отметка залегания несущего слоя грунта.

Если нет возможности взять копию вертикальной съёмки, то обращаются в местную геологоразведочную службу для проведения изыскательских работ. Характеристики грунта можно установить испытанием образцов почвы, взятых из пробуренных скважин.

Анализируя данные грунтового основания, рассчитывают длину сваи. Она складывается из глубины заложения фундамента и высоты её надземной части. Продольный размер точечной опоры должен быть таким, чтобы её пята находилась ниже зоны промерзания, выше грунтовой воды и была погружена в несущий слой грунта не менее чем на 300 мм.

Оптимальное количество свай определяют путём деления опорной площади на величину пяты одной сваи. Причём саму площадь высчитывают с помощью условно принятой удельной нагрузки от дома, которая должна быть меньше сопротивления несущего слоя грунта. Величину сопротивления почвы берут из вертикальной съёмки.

Расчёт ростверка, как правило, сводится к принятию условного поперечного сечения ленты, где высота принимается в размере не менее 400 мм (это связано с оптимальным размещением продольных стержней арматуры на минимальном расстоянии от верхней и нижней внешней поверхности ленты на 30 – 50 мм). Ширину монолитной полосы принимают равной толщине стен плюс по 30 мм с каждой стороны.

Материалы

Перед началом производства работ заготавливают необходимые материалы для строительства фундамента. Если нет водопровода, на участке устанавливают ёмкость с необходимым запасом воды.

На место завозят:

  • песок,
  • щебень,
  • арматуру,
  • цемент.

Для формирования свай готовят оболочки из асбестоцементных, металлических или пластиковых канализационных труб. Для облицовки внутренних поверхностей опалубки необходимо запастись полиэтиленовой плёнкой.

Инструменты

Нужно составить следующий список, согласно которому нужно приготовить следующие инструменты:

  1. Лазерный уровень.
  2. Садовый бур.
  3. Совковые и штыковые лопаты.
  4. Шнур и реперы (деревянные колышки или отрезки арматуры).
  5. Тачка.
  6. Пила, ножовка, молоток, мастерки, степлер.
  7. Растворомешалка.

Основные ошибки

Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.

Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.

Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.
