Ленточный фундамент своими руками

Пошаговая инструкция

Сборка должна идти в соответствии с инструкцией. Для проведения монтажных работ понадобится:

• арматура;
• песок;
• доски;
• брусья;
• шурупы, гвозди;
• бетонный раствор.

После исследования места под строительство необходимо сделать разметку участка. Уточнить наличие трещин на почве. Они указывают на неоднородный грунт. Наличие зданий на участке поможет оценить структуру грунта. Также можно вырыть полосу на участке. При появившихся трещинах строительство проводить нельзя.

Для разметки участка понадобится:

• леска;
• рулетка;
• колышки;
• молоток;
• карандаш;
• листок бумаги.

Необходимо соединить колышки и соединить их при помощи лески. По колышкам выкопать траншеи. Их глубину делают больше, чем предполагаемый фундамент.

Обратите внимание!Опалубка – форма для будущего фундамента.

В качестве материала для строительства можно использовать дерево. Оно легкое и недорогое. Опалубки бывают нескольких видов:

• мелкощитовая;
• крупнощитовая;
• переставная;
• из блоков;
• перемещаемая.

Установка опалубки:

• зачищают участок;
• максимально плотно соединяют щитки;
• проверяют все крепления опалубки.

Слой бетона при заливке должен составлять около 25 см. В зимнее время свежий бетон нужно утеплить, чтобы он не замерз.

Основные ошибки при закладке:

• неопытность и безалаберность при монтаже;
• некорректное мнение о составе почвы;
• работа с некачественными материалами;
• работа непрофессиональных строителей, которая выражается в неправильной разметка;
• неправильные сроки уборки опалубки.

Для недопущения таких ошибок необходимо выбирать специалистов, следить за строительством. Не следует делать фундамент зимой, так как велика вероятность растрескивания.

Основной момент при строительстве фундамента – определение его вида, точное проведение расчетов параметров. Необходимо выполнять все инструкции и прислушиваться к советам профессионалов.

Плитный фундамент

Плитное (сплошное) основание — бетонная платформа, расположенная под всей площадью здания. Она может быть заглублена в почву или построена просто на выровненной поверхности.

Варианты сплошного фундамента:

• плоский;
• коробчатый;
• ребристый;
• сборный (из дорожных железобетонных плит);
• монолитный;
• с расширениями на углах;
• с армированием и без него;
• холодный или утепленный.

В частном строительстве применяется в основном плоский монолитный фундамент толщиной 20—40 см с утеплением.
Грамотно спроектированная монолитная платформа подходит для строительства на любых типах грунтов. Она не проседает в отдельных местах, как это происходит с другими фундаментами.

Преимущества:

• Универсальность. Плитный фундамент подходит для любой местности, для всех типов грунта. Исключение составляют участки, находящиеся на склоне. Но современные технологии позволяют комбинировать их с высокими монолитными лентами или свайным фундаментом.
• Давление на грунт низкое за счет большой площади фундамента. Это позволяет строить дома в несколько этажей, не опасаясь большой нагрузки.
• Газобетонные, кирпичные, шлакоблочные стены могут давать трещину от малейших сдвигов почвы. Плитное основание цельное, поэтому такая опасность сводится к минимуму.
• Отличные изоляционные качества: минимизируется потеря тепла из дома и проникновение влаги внутрь. При соответствующем утеплении и гидроизоляции.
• Легкая технология строительства, минимум земляных работ, при ровном участке.

Недостатки:

• Невозможно устроить подвал или подполье.
• Повышенные требования к армированию.
• Заливать фундамент желательно при благоприятной погоде. Пока бетон схватывается после заливки, не должно быть дождя, т.к. накрыть его будет проблематично, а попавшая вода может существенно снизить марку бетона.
• Высокая стоимость за счет большого количества материалов.

Последний указанный недостаток можно назвать условным, потому как по некоторым пунктам расходы сокращаются.
В чем заключается экономия:

• Не нужно делать перекрытия, устраивать черновой пол — он уже готов.
• На опалубку тратится меньше материала, т.к. достаточно огородить площадь будущей плиты, в то время как для ленточного фундамента нужна опалубка по периметру в два ряда и там где будут внутренние несущие стены.
• Не остается столько грунта как после строительства ленточного фундамента, а значит, нет затрат на его вывоз.
• Цоколь здания с плитным основанием ниже чем с ленточным фундаментом, поэтому отделка фасада обойдется дешевле.

Кроме того, при грамотных расчетах можно построить монолитный фундамент 15— 18 см в высоту. Утолщение нужно сделать в местах стыка несущих стен, в углах и по периметру.
То есть, плитный фундамент может обойтись не так дорого, если заранее обдумать и подсчитать нагрузки, выявить проблемные места на участке, затраты на материалы. Для этого стоит обратиться к профессионалам за консультацией.

Интересно: Технология строительства плитного фундамента.

Виды ленточного фундамента

Прежде всего, нужно определиться, что ленточными называют несколько видов фундаментов, которые объединяет замкнутый контур железобетонной «ленты» под основными стенами будущего здания. По составу бывает:

1. монолитный;
2. блочный.

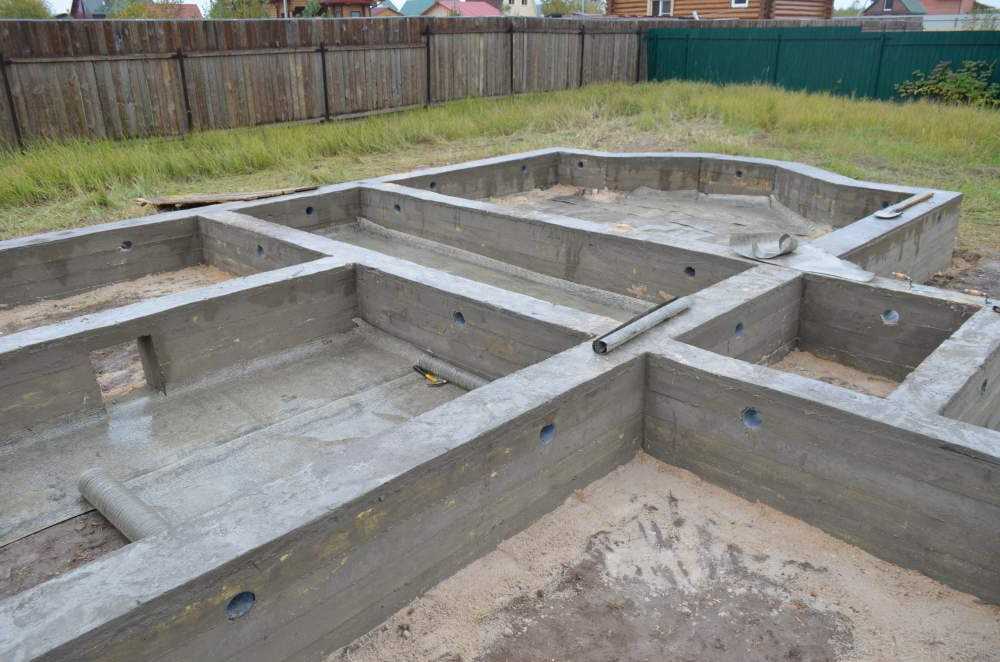

Первый состоит из залитого в траншею или котлован на готовую опалубку бетона, второй строится из специальных блоков ФБС, скрепляющихся раствором.

Для разных строений и грунтов фундамент можно зарывать на разную глубину, различают:

1. мелкозаглубленный;
2. заглубленный

Мелкозаглубленный ленточный фундамент (МЗЛФ), как видно из названия, залегает на небольшой глубине. Это накладывает ограничения на вес строения над ним, это может быть:

• деревянный дом;
• газобетонный или пенобетонный дом;
• каркасный дом;
• монолит с несъёмной опалубкой;
• небольшое каменное сооружение – сарай или баня.

На МЗЛФ строят обычно одноэтажные, в редких случаях – двухэтажные строения.

Заглубленный фундамент опирается на прочные глубинные слои, до которых не добирается мороз зимой. Эти плотные слои грунта не расширяются из-за замерзающей влаги и не меняют своего объёма между временами года.

Стандартная лента фундамента составляет 40-50 сантиметров в ширину и от 0,6 до 2 метров вниз, однако глубина может сильно варьироваться в разных климатических зонах и почвах.

Глубина заложения фундамента

Этот фактор зависит от характеристики грунтов, они приведены в таблице:

Примечания: глубина промерзания грунта в Подмосковье принимается 1,8 метра.

Технология обустройства ленточного фундамента под дом

Ленточный фундамент закладывают на глубину ниже точки промерзания грунта. Заливка ленточного фундамента включает в себя следующие этапы:

• подготовительные работы;
• формирование траншеи;
• обустройство песчаной подушки;
• формирование армирующего каркаса;
• установка опалубки;
• замешивание бетонной смеси и заливка каркаса.

Видео описание

Наглядно все работы по подготовке площадки и заливке фундамента смотрите в видео:

https://youtube.com/watch?v=mR1gH7TzmTI

Опалубка

Прежде чем залить фундамент под дом, необходимо сформировать крепкую, надежную опалубку. Для формирования съемной опалубки можно использовать:

• древесину;
• металл;
• фанеру;
• пластик.

Несъемная опалубка становится частью конструкции и позволяет избежать этапа демонтажа. Для ее формирования используют:

• пенополистирол;
• древесные плиты;
• фибролит.

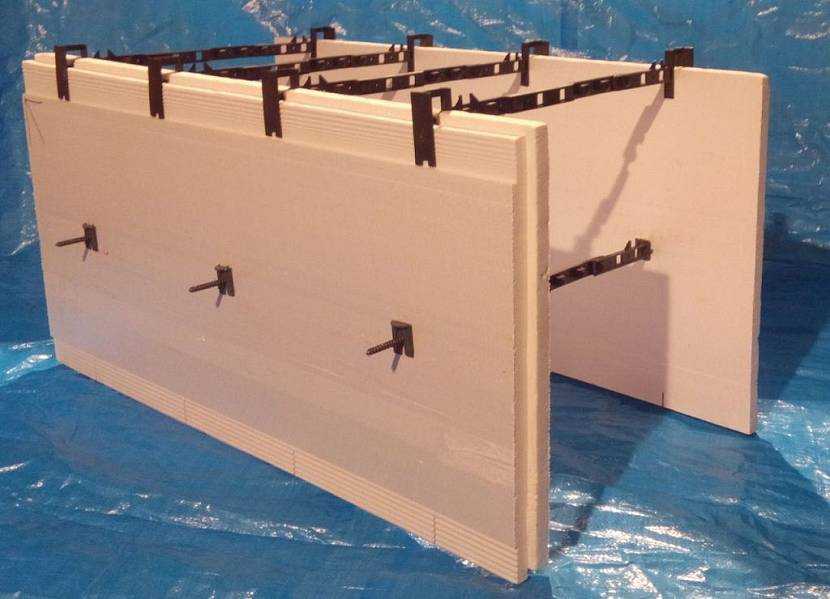

Блок несъемной опалубки для ленточного фундаментаИсточник ofacade.ru

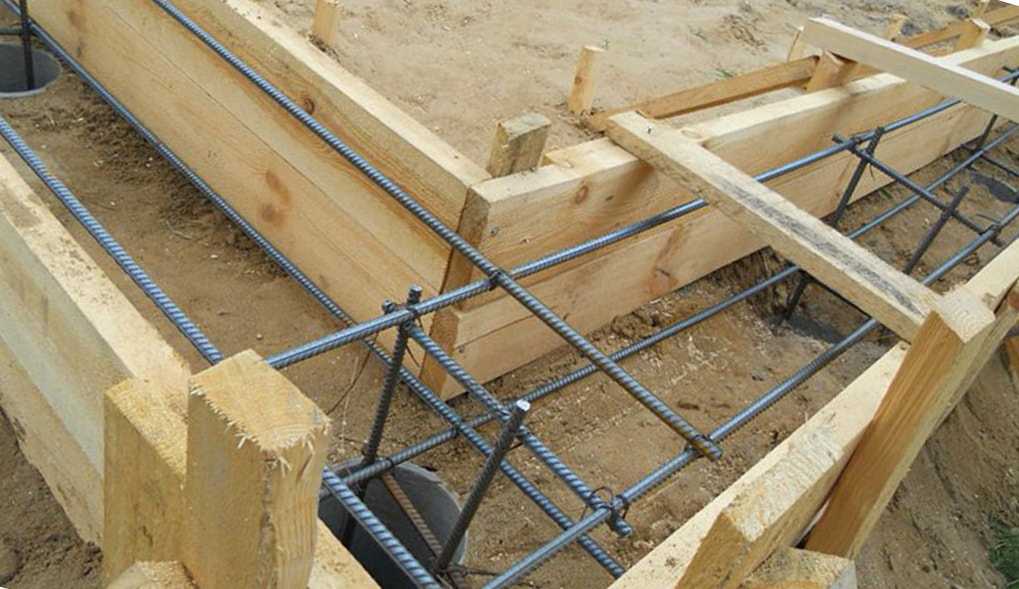

Армирование

Для формирования армирующего каркаса по углам устанавливают армирующие прутья. На дно траншеи укладывают продольную арматуру и через каждые 30 см устанавливают вертикальные пруты, высота которых превышает глубину траншеи на высоту фундамента над уровнем земли. Это расстояние должно быть не меньше 25 см.

Горизонтальные армирующие прутья крепят на одинаковом расстоянии друг от друга в несколько уровней до самого верха опалубки. Фрагменты каркаса можно связать между собой с помощью мягкой проволоки.

Дренаж

Необходимым этапом работ при строительстве дома является дренаж. Он позволяет отвести лишнюю влагу от постройки во время сезона дождей или весеннего таяния снега.

Для формирования дренажной системы используют гофротрубы. Их укладывают на глубину до 50 см в предварительно обустроенные траншеи по всему периметру дома на расстоянии не более одного метра от его стен.

Чтобы вода и влага могли самотеком передвигаться по трубам, их укладывают с небольшим уклоном и выполняют геотекстильную обмотку.

Видео описание

Наглядно про дренаж фундамента в видеоролике:

Балласт

Для формирования фундамента обычно используют бетон марки М200 – М400. При замешивании бетонной смеси в качестве наполнителя нередко используют смесь речного песка и гравия. Для строительства загородного дома соотношение этих материалов, взятых в пропорциях 3:1, будет достаточным для замешивания общей смеси.

Заливка фундамента

Подготовка качественной бетонной смеси и заливка фундамента является важным этапом строительных работ загородного дома.

Песчаная подушка

Песчаная подушка является необходимым элементом при строительстве любого строения. Для ее формирования дно траншеи засыпают речным песком на высоту не менее 20 см. Каждый слой песка тщательно проливают водой и утрамбовывают.

Опалубка

Для армирования фундамента используется арматура и армирующие прутья различного диаметра. Вдоль траншеи лучше использовать более толстую арматуру. Соединить армирующие элементы можно с использованием мягкой проволоки.

Ход работ

Если закупить бетон на заводе, то не придется думать, как залить фундамент под загородный дом. Автомиксер равномерно смешает бетонную смесь до равномерной, пластичной консистенции и выгрузит готовый бетон сразу на подготовленную для фундамента площадку.

Автомиксер не просто привезет бетон на стройплощадку, а еще и сольет его непосредственно в опалубку фундаментаИсточник beton-house.com

Работы начинают с углов фундамента, стараясь плотно заполнить все пустоты. Бетон равномерно распределяется по всему периметру с помощью лопаты, лишний воздух и пузыри удаляются.

Готовый фундамент укутывают пленкой и периодически увлажняют поверхность. Это поможет предотвратить образование многочисленных трещин при усушке.

Мы рассмотрели все нюансы как правильно залить фундамент под дом. Из чего следует, что точное соблюдение всех технологических этапов работ и их качественное выполнение в полной мере обеспечит прочность и надежность дома в процессе эксплуатации и позволит избежать неисправимых ошибок, поэтому настоятельно рекомендуется доверить эту работу профессионалам.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Время застывания бетона

Период застывания бетона достаточно продолжителен.

На практике выдержка выполняется поэтапно:

• Первые три дня ведется полив водой 6 раз в сутки (каждые 4 часа).
• Затем 7 дней поливают трижды в сутки.
• После 10 дней выдержки производят демонтаж опалубки.
• Через 28 дней лента готова к дальнейшим работам.

Полив водой позволяет уравновесить нагрузки, возникающие из-за разницы влажности внутри массива ленты и снаружи.

ОБРАТИТЕ ВНИМАНИЕ!
28-дневный срок выдержки не означает, что процесс затвердения бетона завершен. Материал лишь набрал достаточную прочность для продолжения строительства, но затвердение бетона длится еще долго.

Расчет размеров фундамента

Он возможен в нескольких вариантах:

• расчет с учетом несущих способностей грунта
• расчет на деформирование грунта

Целесообразно воспользоваться первой методикой, поскольку она не требует специальных знаний и доступна любому человеку.

Суть расчета состоит в определении удельной нагрузки на подошву фундамента и сравнение этой величины с величиной несущей способность грунтов. При этом учитывается:

1. Вес конструкции здания.
2. Определение размеров фундамента.
3. Корректировка размеров фундамента, принятых первоначально.

Определение веса конструкции строения

В него включается вес следующих элементов:

• фундамента — определяется объемом уложенного бетона, умноженный на его плотность (удельный вес бетона легко найти в интернете). Конструктивно разрез фундамента представляет собой Т-образный профили, легко поддающийся расчету
• коробки здания – объем материалов стен, умноженный на их вес
• верхнего строения здания, включая стропильную систему и кровельный пирог
• отделочных материалов стен и потолков
• перекрытий, полов и лестниц
• крепежа
• столярных изделий – окон и дверей
• планируемой к установке мебели и оборудования
• материалов отопительной системы, включая вес теплоносителя
• максимально возможное одновременное присутствие людей в доме из расчета веса одного человека 83 кг

Вес стандартных изделий можно найти в технической документации на них.

Определения площади опоры строения

Чтобы получить этот показатель, нужно ширину подошвы умножить на общую длину ленты опорной конструкции. Если отдельные части имеют различную ширину, они рассчитываются отдельно. Результаты расчета отдельных частей суммируются.

Расчет удельной нагрузки на грунт

В подготовительных расчетных операциях получены все данные для завершающего этапа расчета. Имеется вес строения (Р_стр) и общая площадь опоры (S). Расчет удельной нагрузки (N) производится из соотношения:

N = Pстр. : S (кг/см2)

Полученный результат нужно сравнить с предельно допустимыми нагрузками для характерного грунта под строением.

Корректировка размеров фундамента

Эта операция производится в тех случаях, когда величина расчетной нагрузки существенно отличается от допустимой нагрузки на грунт. Рассмотрим возможные варианты:

1. Расчетная величина меньше допустимой. Корректировку можно произвести путем увеличения площади опорной поверхности, чего можно добиться увеличением ширины подошвы. Уменьшение нагрузки за счет уменьшения веса строения приведет к кардинальному изменению проекта в целом, что вряд ли приемлемо.
2. Расчетная величина больше, чем в 1,5 – 2,0 раза допустимой. Этот результат практически обеспечивает достаточную прочность фундамента для безопасной эксплуатации здания.
3. Расчетная величина значительно превышает допустимую. Корректировка нужна в сторону уменьшения площади опорной поверхности основания, что дает экономию в материальных и трудовых затратах на возведение фундамента.

Виды ленточного фундамента

Основным преимуществом ленточного фундамента перед свайно-винтовым, монолитным или столбчатым, является универсальность применения этого несущего основания, а значит, возможность возводить на нем, как многоэтажные каменные строения, так и легкие деревянные постройки вне зависимости от типа грунта. Этому способствует многообразие видов данной строительной конструкции. Ознакомимся с ними подробнее.

По виду конструкции строительное основание может быть:

1. Монолитным;
2. Сборным;
3. Комбинированным.

При этом любой из перечисленных фундаментов, может быть как сплошным, так и с прерывистым контуром.

Исходя из материала, используемого в изготовлении строительного основания, фундаменты подразделяются на:

• Железобетонные;
• Кирпичные;
• Бутовые;
• Бутобетонные.

Несущая конструкция дома может устанавливаться на поверхность грунта, а может углубляться в землю. В зависимости от состояния грунта в месте постройки, а также от того, подразумевает ли будущая постройка подвальное помещение, ленточный фундамент может быть следующего типа:

• Поверхностным;
• Мелкозаглубленным;
• Глубокого залегания.

А теперь изучим виды фундамента более подробно, рассмотрев преимущества и недостатки каждого из них.

Монолитный ленточный фундамент

Монолитное или цельнолитое основание является самым простым видом фундамента. По сути это непрерывная лента из армированного пояса и бетона, который заливается в ранее приготовленную опалубку в месте возведения постройки.

Плюсы и минусы монолитного фундамента

Такой фундамент хорош тем, что для его возведения нет необходимости углубляться в почву. К тому же, учитывая цельную конструкцию, он отличается высокой надежностью и может устанавливаться на любой грунт, в том числе и нестабильный.

Но есть у этой строительной конструкции и ряд недостатков. Во-первых, проводить работы по возведению монолитного фундамента можно только в теплое время года. Во-вторых, на этот фундамент расходуется большое количество арматуры. В-третьих, конструкция получается массивной, что сказывается на итоговой стоимости изделия.

Еще одной особенностью цельнолитого фундамента является то, что заливать его нужно в один прием. А приготовить достаточное количество бетона самостоятельно довольно затруднительно. Как вариант можно воспользоваться услугами спецтехники, однако это увеличит стоимость изготовления.

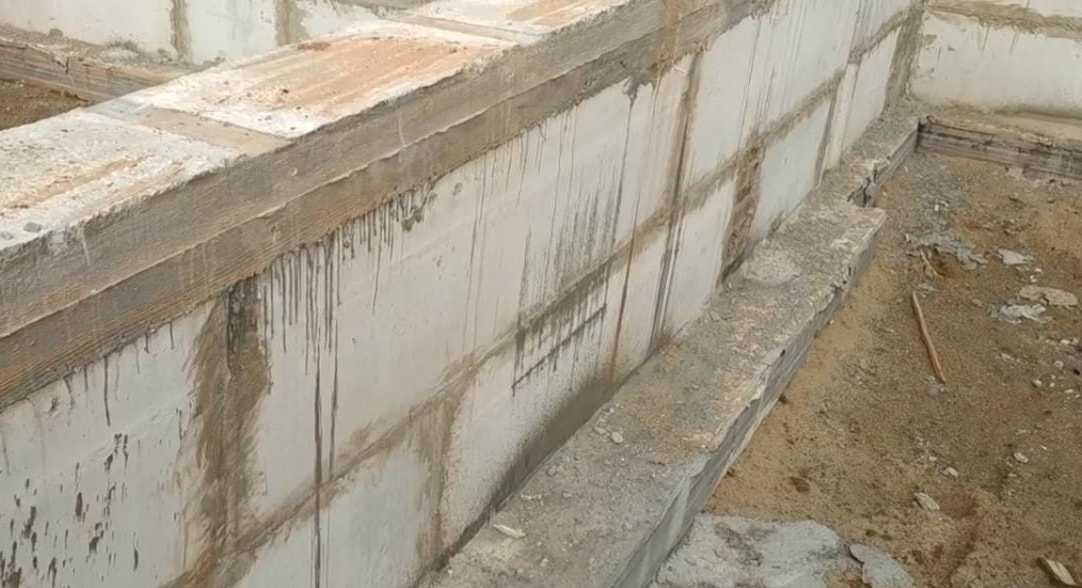

Сборный ленточный фундамент

Данный тип конструкции собирается из покупных железобетонных блоков, изготавливающихся на производстве. Такие блоки выкладывают лентой, и соединяются между собой цементным раствором. Практика показывает, что сборный контур идеально подходит для малоэтажных строений.

Железобетонные блоки бывают прямоугольными или трапецеидальными. Выкладываются они на предварительно утрамбованный песок и уложенные сверху бетонные блоки подушки.

Плюсы и минусы сборного фундамента

Несомненным плюсом данного фундамента является то, что готовые блоки можно приобрести в любом строительном магазине, даже с доставкой. Выложив из них ленточный фундамент, вы существенно сэкономите во времени и затратите гораздо меньше усилий. К тому же сборный фундамент можно выводить не только в теплый период, но и при низких температурах (в середине осени или ранней весной).

Многие относят к минусам и стоимость самих блоков. Но подсчеты показывают, что стоимости возведения монолитного и сборного фундаментов примерно равны. Поэтому выбирая вариант основы под будущее строение, исходите из состояния грунта и размеров здания.

Комбинированный ленточный фундамент

Этот вид ленточного фундамента считается самым сложным в плане монтажа. К нему прибегают в случаях, когда ландшафт не позволяет вывести один лишь монолитный или сборный контур. В зависимости от условий в месте постройки фундамент может представлять комбинацию из цельнолитого контура, заливаемого на бетонную подушку, и устанавливаемых внутри столбов с укладкой на них монолитной плиты.

Плюсы и минусы комбинированного фундамента

Сразу скажем, что к возведению подобной основы прибегают лишь в тех случаях, когда невозможно установить монолитный фундамент из-за риска его разрушения.

Очевидно, что проект такого основания стоит дороже типовых проектов, что уж говорить о стоимости монтажных работ. Она может серьезно ударить по карману. Без бригады профессионалов в данном случае не обойтись, ведь помимо сложности самой комбинированной конструкции, рабочим придется трудиться в условиях сложного рельефа.

Главным плюсом комбинированного фундамента является получение надежного строительного основания именно в том месте, где вам необходимо.
