Горизонтальная гидроизоляция фундамента: виды и способы защиты основания от проникновения влаги

Устройство отмостки

Гидроизоляция фундамента своими руками в этом случае предполагает использовать следующие материалы отмостки для защиты конструкции снаружи от атмосферной влаги:

Изготовление отмостки

бетон;
асфальтобетон;
глина;
тротуарная плитка;
диффузионные мембраны.

Выбор способа изготовления отмостки зависит от предпочтений будущего владельца дома, архитектурного решения и доступности материалов. Самым дешевым вариантом отмостки станет ее укладка из бетона или асфальта. Такой вариант не отличается привлекательным внешним видом, но позволяет защитить фундамент без больших трудозатрат. Кроме того, обеспечивается экономия на сырье для изготовления. Устройство отмостки из бетона или асфальта популярно в массовом строительстве многоквартирных жилых домов и зданий административного и общественного назначения.

Гидроизоляция фундамента и ее виды

Строительство фундамента – это первый шаг к постройке любого сооружения, но если о том, какой именно вариант подойдет для той или иной местности и конкретного строения, застройщики задумываются заранее, то вот о надежной защите основания строения вспоминают в последнюю очередь. В действительности даже подвержен воздействию влаги, пропитывающей почву на протяжении года. Если не позаботиться о надежной , в скором времени влага в совокупности с разрушающей силой движения почвы просто разрушит бетон, а затем приведет к коррозии арматуры, что значительно снизит способность фундамента выдерживать возложенные на него нагрузки.

Схема гидроизоляции фундамента дома.

Без надежной гидроизоляционной защиты фундамент дома обречен на медленное разрушение, что в конечном итоге может привести к обрушению стоящей на нем конструкции. Особенно тщательная гидроизоляция требуется, если планируется обустройство подвала. Существует целый ряд различных параметров, благодаря которым можно выделить основные .

По направленности защиты может быть выделена гидроизоляция:

горизонтальная;
вертикальная.

Горизонтальная гидроизоляция – это защита самой нижней части фундамента, то есть горизонтальной части его основания. К вертикальной гидроизоляции относятся все виды, предназначенные для обеспечения защиты вертикальных стен.

В зависимости от использующихся материалов, могут быть выделены следующие варианты гидроизоляции:

Схема горизонтальной гидроизоляции фундамента.

битумная мастика;
жидкая резина;
штукатурка;
проникающая гидроизоляция;
экранная;
рулонная.

Представленные выше способы гидроизоляции на основе тех или иных материалов имеют как свои преимущества, так и недостатки

При выборе гидроизоляционного материала нужно особое внимание уделить не стоимости материала, а его характеристикам, особенно, когда речь идет о дополнительной на участках с повышенным уровнем грунтовых вод, так как при неправильной защите обустроенного подвала помещение будет постоянно подтапливаться. Выбрать подходящий вариант для конкретного случая можно только разобравшись с характеристиками всех наиболее распространенных видов гидроизоляции, поэтому стоит рассмотреть подробнее основные способы защиты фундамента

Виды гидроизоляции для плитного фундамента

Гидроизоляция фундамента необязательна, если:

дом стоит на возвышенности;
в отдалении от водоемов;
низкий УГВ (более 2 м);
почва под основанием песчаная, скальная, крупнообломочная без глины;
климат региона не обилен дождями и снегом;
под фундаментную плиту подсыпан слой из нерудных материалов;
проложен дренаж;
по периметру выполнена отмостка с ливневкой для сбора и отвода дождевых вод.

В этом случае теоретическая вероятность попадания влаги под плиту равна нулю. Но такие случаи в реальной жизни встречаются нечасто. Поэтому гидроизоляция плитного фундамента — обязательное условие для сохранения долговечности конструкции при любых обстоятельствах.

Рулонная изоляция, мембраны

Защиту от увлажнения нижней горизонтальной поверхности проводят укладкой изоляционных мембран или рулонных материалов под основание плиты с проклейкой или сваркой стыков. Применяют:

полимерные пленки;
профилированные мембраны;
бентонитовые маты;
рубероид;
Стеклоизол;
Линокром;
Унифлекс.

Мембранная гидроизоляцияИсточник rfund.ru

Поверхность предварительно покрывают праймером, полотнища укладывают с нахлестом не менее 20 см.

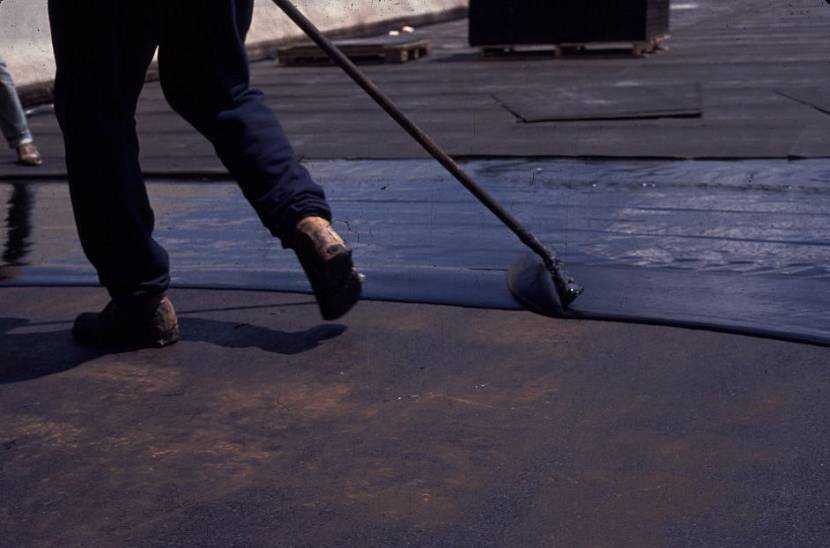

Наплавляемая, напыляемая гидроизоляция

Фундаментную плиту по бетонной подготовке защищают наплавляемыми изоляторами. На цементную стяжку наносят с помощью специальных горелок:

Гидропласт;
Бикрост;
Техноэласт;
СиПласт;
Гидроизол.

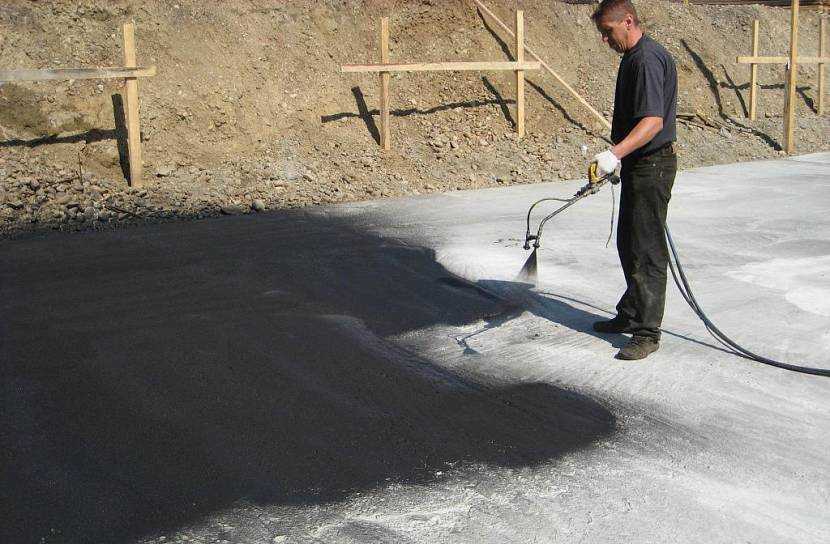

Напыляемая гидроизоляцияИсточник prompena.ru

По подготовленной поверхности монтируют опалубку, укладывают арматурный каркас, заливают плиту проектной толщины.

Гидроизоляционную пленку высокого качества получают напылением жидкой резины с помощью специального аппарата под давлением. Толщина 2-3 мм обеспечивает водонепроницаемость на уровне наклеенного в несколько слоев рубероида или другого рулонного материала.

Окрасочные средства, пропитки

Обмазочные материалы наносят в несколько слоев. Это:

полимерная эмульсия;
битумная мастика;
жидкая резина;
смолы и пасты.

Такое покрытие легко выполнить своими руками.

Гидроизоляция битумной мастикойИсточник cantat-associates.ru

Пропитки называют проникающей гидроизоляцией. Попадая в поры и капилляры бетона, растворы кристаллизуются и препятствуют фильтрации влаги. Глубина защитного слоя достигает 7-12 см. Отечественные производители выпускают:

Пенетрон;
Гидрохит;
Лахта;
Осмосил;
КТ Трон.

Наносить пропитки нужно быстро, не разрешается повторное разбавление водой.

Изоляция технологических отверстий

Во время земляных работ в подстилающих слоях подготавливают места подвода коммуникаций. До заливки бетона в опалубку помещают гильзу — отрезок стальной или асбестоцементной трубы большего диаметра, чем входная магистраль. Чтобы вода не проникла сквозь границы технологического отверстия, их тщательно изолируют готовыми гермовтулками. Они удобны в использовании. Выпускаются разборные и неразборные конструкции.

Влагоизоляция опалубки

Чтобы ответить на вопрос, нужна ли гидрозащита для опалубки или нет, рассмотрим ее основные функции. Конструкция предназначена для ограничения пространства, в которое будет заливаться бетонный раствор для формирования фундамента. Иными словами, главная функция опалубки – оформление жидкого раствора, который при застывании образует необходимую геометрическую форму.

Гидроизоляция опалубки ленточного фундамента

Для сборки опалубки, как правило, используют деревянные щиты, которые являются гигроскопичными. Из-за этого элементы конструкции могут деформироваться, что приведет к искажению геометрических форм залитого бетонного основания. В таком случае ответ на выше поставленный вопрос становится очевидным: гидрозащита для опалубки действительно необходима.

Какие виды изоляторов используют для отделки опалубки? Для защиты деревянных элементов опалубки могут использоваться:

битумные растворы;
гидрофобные пропитки;
водоотталкивающие лаки;
рулонные изоляторы.

Производя расчет затрачиваемого количества гидроизоляторов, стоит отметить, что для обработки опалубки наиболее бюджетным вариантом станет окраска с помощью битума.

Особенности горизонтальной гидроизоляции и методы ее исполнения

Если нужно защитить фундамент от воздействия грунтовых вод и защитить стены от проникновения влаги, используется гидроизоляция горизонтальная стен. Она служит барьером, не позволяющим воде подниматься выше. Применяя горизонтальную гидроизоляцию, можно защитить подвалы зданий, технические и жилые помещения.

Горизонтальная гидроизоляция стен может производиться с использованием различных материалов. Наиболее распространены рулонные материалы, которые можно наносить на поверхность в горячем или холодном виде. В первом случае гидроизоляцию наносят несколькими слоями.

Разновидностью горизонтальной является также литая гидроизоляция. Ее используют в подвалах и на технических этажах, то есть, в тех помещениях, которые расположены ниже уровня грунта. В этом случае используют горячий асфальтобитумный материал.

При его застывании образуется надежное водонепроницаемое покрытие, хорошо связанное с изолируемой поверхностью. Этот материал применяется и как гидроизоляция для стен жилых помещений, но редко. Дело в том, что основой гидроизоляции здесь является горячий битум, едкий запах которого долго напоминает о себе.

Если требуется горизонтальная гидроизоляция стен в квартире, то отдают предпочтение обмазочным или пропиточным материалам.

Наиболее распространенными видами обмазочных материалов являются специальные мастики и штукатурки. Они гарантируют получение плотного твердого слоя водоотталкивающего материала, поверх которого может производиться любая необходимая в данном помещении отделка.

Устройство горизонтальной гидроизоляции

При выполнении горизонтальной гидроизоляции, гидроизоляционные материалы для стен могут наноситься разными способами с использованием различных материалов. Какой бы тип материалов не использовался, горизонтальная гидроизоляция обязательно должна соединиться со слоем вертикальной, находящейся и внутри и снаружи здания. В случае необходимости возможно применение обмазочных материалов или же влагостойких герметиков.

Уровень верхнего края горизонтальной изоляции должен находиться на более чем 30 см над поверхностью грунта. Если строительство размещено на твердой и пучинистой почве, то верхний край гидроизоляции нужно поднять до 50 см над уровнем грунта.

Обмазочную гидроизоляцию относят к многослойным покрытиям. Существует горячий либо холодный способ ее нанесения. При этом используют стандартный строительный инструмент. Обмазочная гидроизоляция рассчитана на несколько лет. По истечении срока службы ее нужно обновлять.

Оклеечную гидроизоляцию можно выполнять как однослойную, так и многослойную. Чаще всего используется горячий способ ее нанесения. При этом используют газовую горелку. Когда выполняется такая гидроизоляция стен, материалы плотно прижимаются к подготовленной ранее поверхности, затем производится обработка их пламенем и выравнивание полученной поверхности валиком. Для защиты такой гидроизоляции от повреждения предусматривают создание дополнительного защитного слоя в виде стяжки или прижимной конструкции.

Штукатурную горизонтальную гидроизоляцию от оклеечной отличает большая устойчивость к механическим воздействиям, но меньшая – к образованию трещин. Ее наносят на ранее подготовленную поверхность слоем толщиной от 2 до 5 см.

Выбирая тип гидроизоляции, исходят из требуемой сухости изолируемых помещений, величины гидростатического напора воды, трещиностойкости изолируемых поверхностей, температурных и механических воздействий, агрессивности внешних вод, а также имеющегося выбора гидроизоляционные материалы для стен или кровли. К примеру, гидроизоляция деревянных стен надежно защитит строение также от гниения и плесени.

Технология выполнения вертикальной гидроизоляции фундамента

Вертикальная гидроизоляция отличается от горизонтальной и выполняется следующим образом:

Поверхность фундамента очищается от всех загрязнений, убираются все трещины, канавки, ямки и прочее, счищают жир, пену и прочее материалы. Выступающую арматуру спиливают и шлифуют.
Далее устанавливают гантели на внутренних углах или же выполняют армирование с применением гидроизоляционной ленты или полимерной мастики.
Затем закрепляют рондели на расстоянии 1-1,5 м по горизонтальной длине и 2 м по вертикальной друг от друга.
Следующим шагом является раскрой рулонных материалов с учетом припусков около 10 см.
Рулонный материал закрепляется на ронделях с использованием точечной контактной сварки термофеном.
В завершение поверхность гладкого материала проклеивают геотекстилем с использованием контактного клея. Это нужно сделать, чтобы защитить материал от возможных повреждений. При использовании профилированной мембраны она не требует дополнительной защиты.

Таким образом, можно подвести итоги, что наиболее часто все же используется рулонная гидроизоляция для фундамента, однако все более популярной становиться мембранная, поскольку она является долговечной, водонепроницаемой и устойчивой к механическим нагрузкам.

Вертикальная гидроизоляция

Под вертикальной — подразумевается гидроизоляция вертикальной поверхности фундамента. Для рассматриваемого типа изоляции используются разнообразные материалы, которые можно сочетать.

Существует несколько видов вертикальной гидроизоляции:

гидроизоляция оклеечная рулонными материалами;
гидроизоляция жидкой резиной;
битумная гидроизоляция;
проникающая гидроизоляция.

Рассмотрим все эти виды.

Оклеивание с использованием рулонных материалов

Практически все способы, указанные ниже могут быть комбинированы между собой для достижения максимального результата. Самыми распространенными и самыми простыми являются оклеечная и обмазочная гидроизоляция фундаментов.

Для оклеечной чаще всего используют рубероид. Сперва поверхность фундамента тщательно промазывается мастикой или праймером. Затем при помощи горелки наносится рубероид.

Рубероид используется чаще всего, т.к. он является одним из самых дешевых и практичных материалов, когда проводится оклеечная гидроизоляция фундамента. Также используются разного рода изолы: бризол, гидроизол, изол, гидростеклоизол и т.д. Принципиального отличия между этими материалами нет как в способе нанесения, так в составах и в цене. Существует новый материал для гидроизоляции STEINOPHON 290, однако лучше использовать его для оклеечной гидроизоляции фундамента внутри помещения.

Обработка жидкой резиной

При проведении гидроизоляционных работ жидкой резиной, необходимо провести некоторые подготовительные мероприятия:

очистить поверхность фундамента от грязи и пыли;
загрунтовать поверхность;
обработать праймером или битумом;
нанести в один или несколько слоев жидкую резину.

Способы и особенности гидроизоляции жидкой резины могут сильно разниться в зависимости от производителя, состава и модификации жидкой резины. Например, для резины Эластопаз требуется несколько слоев нанесения и не требуется предварительная подготовка гидроизолируемой поверхности. В то же время для жидкой резины Эластомикс требуется грунтовка и обработка праймером.

После нанесения жидкой резины на поверхности не остается швов, зазоров, стыков или неровностей гидроизоляции. Она отлично прилегает к поверхности, может служить несколько десятков лет и не является пожароопасной.

Обмазочная (битумная) обработка фундамента

Наиболее доступным вариантом на сегодня считается обмазочная гидроизоляция, основанная на применении битума. Для этой цели необходимо приобрести битум, обычно он реализуется в брусках.

В металлическую емкость заливается отработка и битум в соотношении 30% на 70%. Далее емкость нужно нагреть с помощью разведенного костра или газовой плитки.Необходимо наносить от 3 до 5 слоев битума. Результирующий слой должен получиться около 30-50 мм. Во время всего процесса нанесения, состав не должен остывать.

Битум в бетоне заполняет все микротрещины, тем самым предотвращает попадание в них влаги. Прослужит такая изоляция примерно 5 лет, что считается хорошим показателем для данного типа изоляции. После заявленного срока службы битум начинает стремительно разрушаться, что открывает прямую дорогу для молекул воды.Чтобы значительно увеличить службу гидроизоляции обмазочного типа используется битумно – полимерная мастика. Данная мастика имеет более длительный срок службы.

Проникающая гидроизоляция фундамента

Принцип проникающей гидроизоляции фундамента основан на проникновении частиц вещества внутрь бетона и их последующей кристаллизации внутри. Происходит своеобразное «закупоривание» капилляров бетона, вследствие чего бетон не способен пропускать через себя влагу.

Однако проникающая гидроизоляция, в отличие от всех описанных выше методов имеет большой недостаток: она не самодостаточна. Проникающую гидроизоляцию можно использовать только совместно с другими способами гидроизоляции фундамента.

На фото ниже показан принцип действия проникающей изоляции.

Цели и виды гидроизоляции

Гидроизоляция используется, чтобы защитить подземную и надземную часть зданий и сооружений от воздействия грунтовых вод и предотвратить капиллярный подсос влаги, а также, чтобы обеспечить непроницаемость хранилищ каких-либо жидкостей к воздействию агрессивных вод.

Выполненная гидроизоляция кирпичных стен, к примеру, не только увеличит время их службы, но и сделает здание более теплым.

Слой на ограждаемой поверхности, образованный водоустойчивыми материалами, называют гидроизоляцией, а работы, направленные на защиту сооружений от воздействия влаги – гидроизоляционными.

В зависимости от особенностей применения, различают несколько разновидностей гидроизоляции.

В зависимости от назначения:

герметизирующая;
теплогидроизоляционная;
антикоррозионная;
антифильтрационная.

По расположению в пространстве:

подземная;
подводная;
наземная.

По расположению на изолируемом здании:

наружная гидроизоляция;
внутренняя.

Жилые и гражданские здания требуют гидроизоляции:

фундаментов;
гидроизоляции стен и полов в подвалах;
полов первых этажей в бесподвальных зданиях;
полов и стен в санузлах и ванных комнатах.

В промышленных зданиях и сооружениях требуется гидроизоляция таких участков:

полов и стен цехов с мокрыми процессами;
переходов;
туннелей и станций метрополитенов;
резервуаров, колодцев и приямков.

В зависимости от особенностей гидроизоляционных материалов, различают такие виды гидроизоляции:

окрасочная (часто применяемая как гидроизоляция стен бани);
оклеенная (из рулонных и пленочных материалов);
штукатурная (включает торкрет);

асфальтовая;
сборная (для выполнения ее используют металлические и полимерные листы и профили);
литая (используемый материал разливают на изолируемую поверхность или заполняют им щели);
пропиточная (используется для пропитки пористых материалов);
засыпная (с использованием гидрофобных порошков);
инъекционная (проникающая гидроизоляция) (выполняется нагнетанием грунта, щелей и трещин гидроизоляционным материалом).

В зависимости от конструктивного решения различают гидроизоляцию:

однослойную и многослойную;
армированную и неармированную;
с защитным слоем и без него;
вентилируемую (обеспечивающую сообщение подпокровного пространства с наружным воздухом).

Выбирают вид изоляции, исходя из наличия подпора грунтовых вод, зависимо от нужного качества и прочности. При этом учитывается, какая степень сухости нужна в помещении, трещиностойкая ли конструкция сооружения.

Предпочтение отдают материалам, наиболее соответствующим исходным требованиям к гидроизоляции с учетом условий эксплуатации. К примеру, для защиты здания от губительного действия влаги применяется гидроизоляция фасада.

Конструкция фундаментной плиты

Фундаментная плита представляет собой конструкцию из слоев гидро- и теплоизоляции, арматуры, бетона, уложенную на ровное уплотненное основание. Подсыпкой служат дренирующие материалы — щебень, гравий, крупный песок.

Отметку заложения определяют в зависимости от типа почв, нормативной глубины промерзания, уровня грунтовых вод, нагрузки от здания, наличия в проекте подвала или цокольного этажа.

Схема укладки плитного фундаментаИсточник housechief.ru

Под каркасные или брусовые дома на глинистых грунтах с высоким УГВ рекомендуется закладывать фундаменты на глубину до 0,5 м. На песке с низким уровнем воды плиту заглубляют согласно проекту без ограничений.

На пучинистых или сильносжимаемых грунтах с глубоким промерзанием, близким УГВ, залеганием под строением подземных озер и водяных пластов рекомендуется возведение плиты на сваях. Это комбинированная конструкция, где 85% нагрузки воспринимают вертикальные отдельностоящие опоры, 15% — плоская часть фундамента.

Опытные строители не советуют при высоком уровне грунтовых вод устраивать подвалы и цокольные этажи. Как бы ни была надежна гидроизоляция, вода найдет даже мельчайшую щель. Это грозит протечками, сыростью и бесконечными ремонтами.

Разновидности рулонной гидроизоляции

Такая форма выпуска характерна для оклеечных, мембранных и наплавляемых материалов. Среди модернизированных категорий выделяются диффузионные мембраны – они оптимальны по соотношению трудозатрат и эффективности результата. Оклеечные вариации подразумевают приложение больших усилий, так как во время монтажа базовую поверхность нужно покрыть битумным клеевым составом.

Наплавляемые

Данная технология характеризуется небольшой трудоемкостью процесса, так как здесь не нужно использовать клеевые субстанции. Нижний слой материала образован из вяжущего вещества, при искусственном повышении температуры он плавится и фиксируется на поверхности.

Все вариации имеют синтетическую основу, они устойчивы к агрессивным условиям эксплуатации и гниению. Армирование защищает от механических повреждений, придает прочность на разрыв (этот эффект обеспечивается присутствующими в составе волокнами полиэстера). Продукция одинаково целесообразна и для вертикальной, и для горизонтальной защиты фундамента.

Оклеечные

Категория представлена пергамином, стелоизолом и повсеместно известным рубероидом. Первый вариант наиболее недолговечен: он изготовлен из кровельного картона, имеющего нефтяно-битумную пропитку. Это бюджетное решение оправдано лишь в случае с сооружениями, характеризующимися низкой степенью ответственности.

Рубероид оснащен дополнительным защитным слоем, в его основу закладываются тугоплавкие битумы с наружной поверхностью из талька или асбеста, выполняющей укрепляющую функцию. Вариация обладает низкой стоимостью и средним в категории эксплуатационным ресурсом, она подвержена разрыву, горюча. Ее применяют для защитных мероприятий в случае глубокого прохождения грунтовых вод.

Стеклоизол изготавливают из стеклохолста – огнестойкого, устойчивого к разрыву полотна. Это самый продуктивный и долговечный оклеечный материал.

Диффузионные мембраны

Считаются самым современным методом гидроизоляции. Производители предлагают разные наименования, которые могут быть задействованы в создании вертикальной и горизонтальной вспомогательной поверхности. В первом случае изделие можно отличить по характерной перфорированной структуре, во втором мембрана выглядит как гладкая пленка.

Диффузионный модельный ряд также активно используется в процессе изготовления отмосток. При таком сценарии изделие не выводится на поверхность, а защищает фундамент в невидимом положении. Но подобное решение нельзя реализовать, если отмостка в дальнейшем будет эксплуатироваться в качестве пешеходной дорожки.

Основные правила гидроизоляции

От проникновения влаги следует защищать и фундамент, и стены с полом в подвале, и цоколь. Слой гидроизоляции нужно делать так, чтобы у него не было разрывов и он был по всей поверхности сплошным. Если на какой-нибудь стороне здания существует угроза, связанная с поднятием и просачиванием грунтовых вод, то там необходимо устроить ее дополнительный слой.

Схема гидроизоляции ленточного фундамента.

Для отвода поверхностных вод от фундамента и его защиты нужно обустраивать отмостку. Она представляет собой полосу, выполненную из бетона, плит или щебенки. Отмостка выполняется шириной от 60 до 120 см и примыкает вплотную к дому. Чтобы отвод воды от здания был гарантирован, ее нужно монтировать с уклоном в 10%. Если уровень залегания грунтовых вод на участке достаточно высокий, то для их снижения необходимо выполнить качественный дренаж. Существует глубинный дренаж для защиты фундамента и почвенный дренаж для отвода воды вдоль дорожек.

Гидроизоляция бывает двух видов: вертикальная и горизонтальная. Вертикальная гидроизоляция начинается от основания фундамента и заканчивается на уровне попадания дождевой воды при разбрызгивании. Она защищает места вывода горизонтальной изоляции и стыки вертикальной. Горизонтальная гидроизоляция обеспечивает защиту стен от впитывания влаги. Следует выполнять изоляцию под перекрытием подвала и поверх фундаментных плит в местах опоры стен.

Материалы для горизонтальной гидроизоляции фундамента и методы
