Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Свайный фундамент

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Облицовка цоколя

Чтобы придать зданию законченный вид и дополнительно защитить столбчатый фундамент от агрессивных факторов среды выполняют облицовку цоколя или так называемую забирку. Выполнить ее можно из следующих материалов:

Профлист.
Деревосодержащие плиты.
Цокольный сайдинг.
Кирпич.
Плоский шифер.

При использовании листовых материалов потребуется предварительное обустройство обрешетки из деревянных реек или металлических профилей. Деревосодержащие плиты и плоский шифер выглядят не эстетично и нуждаются в защите от влаги. Поэтому их впоследствии придется штукатурить и красить.

Список статей

Столбчатый
192

Как производится ремонт столбчатого фундамента?

Столбчатый
117

Для чего необходим и как грамотно произвести расчет столбчатого фундамента?

Столбчатый
565

Как построить столбчатый фундамент из блоков 20-20-40 своими руками?

Столбчатый
367

Пошаговая инструкция по возведению столбчатого фундамента своими руками

Столбчатый
98

Подробно о столбчато-ленточном фундаменте: из каких материалов возводится и пошаговая инструкция по монтажу

Столбчатый
246

Делаем столбчатый фундамент для веранды к дому своими руками

Столбчатый
137

Нюансы возведения столбчатого фундамента из бетонных блоков

Столбчатый
131

Что такое мелкозаглубленный столбчатый фундамент, пошаговая инструкция по возведению

Конструкции опалубки

Очень важно понимать разницу между той или иной конструкцией опалубки, так как опалубка конструкция имеет различные производительности и требует разного количества работников, наличия специальной техники и времени на установку опалубки/демонтаж ее. Конструкционно можно выделить такие виды опалубки:

подъемно-переставная опалубка;
разборно-переставная опалубка;
скользящая опалубка;
блок-форма опалубка;
катущая опалубка;
несъемная (опалубка-оболочка).

В перечне присутствуют все опалубки, кроме надувной, которая была ранее описана, как опалубка, состоящая из тканевого резинового материалов.

Подъемно-переставная опалубка состоит из двух конических оболочек (внутренней и наружной) подвешенных к направляющим.

Оболочки выполняют из панелей, обитых листовой сталью (2 мм), а соединение между собой происходит по средствам болтовых элементов.

Суть бетонирования такой опалубкой состоит в том, что изделие бетонируют поярусно, передвигая панели опалубки выше после затвердения смеси. Незаменима в мостовом строительстве, особенно в возведении элементов, которые имеют проектную высоту в десятки метров. Так, на рисунке показана опалубка на опоре моста, высотой в десятки метров.

Разборно-переставная опалубка имеют конструкцию из щитов, которые сделаны из досок толщиной 25-30 мм, оббитых влагостойкой фанерой, пластиком, листовой сталью и т.д.

Боковые щитовые конструкции опалубки можно снимать еще до набора полной проектной прочности бетонного раствора.

Очень популярна в современном городском и загородном строительстве небольших объёмов, особенно удобна в возведении монолитных стен, колонн.

Скользящая опалубка является таковой, что бетонирование также выполняется поярусно при помощи специально предназначенной конструкции.

Конструкция ее вмещает в себе опалубочные щиты, которые фиксированные П-образной домкратной рамой таким образом, что имеют возможность двигаться вверх при помощи домкратов.

На рисунке можно увидеть ту самую П-образную раму, которая фиксирует опалубочные щиты в горизонтальном положении, на разной высоте.

Блок-форма – это крупногабаритные каркасные конструкции, делятся на съемные и несъемные. Съемные снимаются домкратами, несъемные отмыкаются по углам специальными ключами.

Применяется для производства Ж/Б элементов в заводских условиях. В современной промышленности такие опалубки часто стали применятся для производство блочных материалов для строительства стен, как например, пеноблоки, газоблоки и шлакобетонные блоки.

Катящая опалубка представляет собой опалубочную форму, в конструкции которой имеется механическое устройство, которое предназначено для распалубки, свертывания в положение для транспортировки.

Данную опалубку монтируют на щитках или тележках; передвигают по средствам рельсового пути.

На рисунке изображена именно такая рельсовая опалубка, которая применяется для монолитного строительства наземных тоннелей. В нее заливают смесь и делают арматурные выпуски по бокам. Когда бетон станет достаточно прочный, ее откатывают дальше и опять заливают смесью.

Несъемная (опалубка-оболочка) опалубка – та, которая после окончания бетонирования не демонтируется, служит как облицовка бетонной поверхности, в зависимости от применяемого материала может быть по свойствам и гидроизоляционным слоем, и тепло-звукоизоляцией, и финишной отделкой (например, в случае использовании в качестве опалубки крупно штучных облицовочных изделий, как мраморные плиты).

На сегодняшний день в несъёмных опалубках часто применяют пенополистирол, как отличный и дешевый утеплитель. Такая опалубка изображена на рисунке.

Опалубочная конструкция из досок и фанеры

Правильно соединённые в щиты не должны иметь между собой щелей. Для крепления деревянных щитов устанавливается система стяжек, распорок, укосов, хомутов и упоров.

Установка опалубочной конструкции должна производиться таким образом, чтобы её внутренняя поверхность не имела никаких выступов, а была гладкой и ровной. Разработанные типовые технологии сборки дощатой или фанерной опалубки для фундаментов рекомендуют использовать для щитов доски и фанеру толщиной не менее 10 мм.

К каркасу из бруса крепится фанера толщиной не менее 10 мм

Если фундамент имеет большую ширину, то боковое давление бетона могут выдержать щиты из досок толщиной от 30 до 40 мм. Обрамление щитов и рёбра жёсткости готовят из деревянного бруса сечением 40Х60 мм. Крепёж ограждающих конструкций делают из остатков досок и бруса. Также используют иные подходящие материалы.

После установки деревянных или фанерных щитов тщательно проверить поверхность опалубки на предмет обнаружения щелей и неровностей. В случае обнаружения таковых, нужно их устранить.

Сначала нарезают доски и фанеру по размерам щитов. На разложенные бруски выкладывают доски или листы фанеры. Затем гвоздями или саморезами соединяют все элементы. Готовые плоскости обрамляют брусом и крепят на них рёбра жёсткости.

Для крепления опалубки необходимо выбирать только качественную арматуру

После этого укрупнённые элементы устанавливают в проектное положение и приступают к установке крепежа. По линии установки опалубки кладут опорные доски, заострённые нижние концы опорных брусьев упирают в грунт, а верхние концы удерживают опалубку.

По всему периметру разметки ставят стенки ограждения, фиксируя их равномерно распределённым крепежом. Щиты соединяют между собой отрезками бруса, используя гвозди или саморезы. Противоположные стенки ограждения соединяют хомутами П – образной формы. Хомуты готовят из досок и бруса.

Такие конструкции не дают стенкам опалубки разойтись под давлением залитой бетонной смеси. С внешней стороны устанавливают укосы из бруса, который заострённой частью упирается в грунт, а другим концом поддерживает верхнюю часть щита.

Снятые дощатые щиты могут быть разобраны на доски и брусья, затем их используют на других работах. Демонтированные фанерные листы могут быть применять снова для устройства фундамента на другом объекте.

Материалы для опалубки

На сегодняшний день для постройки опалубочных форм применяется множество разных материалов. Разберемся, какие виды опалубок целесообразно применять в частном строительстве, а какие подходят только для профессионалов.

Дерево

Опалубку из деревянных щитов можно собирать вручную, так как щиты не должны весить более 70 кг. Изготавливаются основные элементы опалубки из досок толщиной 25 мм, однако если расчетная нагрузка большая, то можно использовать более толстые доски.

Оптимальная ширина досок – 150 мм. Если использовать более широкие доски, то повышается риск коробления щитов. Щиты сколачиваются с использованием деревянных брусков или досок.

Для изготовления форм нельзя использовать хорошо высушенную древесину, так как она будет активно поглощать жидкость из залитого бетонного раствора. Оптимальный уровень влажности древесины – 25%. При сборке щитов нужно обеспечить их герметичность. Большие щели между досками забивают рейками, мелкие – заделывают паклей.

Фанера

Более удобный вариант материала для сборки опалубки – это фанера. Такой вариант применяется для сборки горизонтальных и вертикальных конструкций. Важным преимуществом является то, что бетонная поверхность отливаемой конструкции получается идеально гладкой.

Виды фанеры, применяемые для сборки опалубки:

ФБА. Экологически безопасный вид материала, для склейки слоев используется альбуминоказеиновый клей. Этот вариант пригоден только для однократного использования в качестве материала для опалубочных щитов.

ФСФ. В составе материала фенолформадегильная смола, благодаря чему фанера приобретает влагостойкость. Щиты опалубки из этого материала могут выдержать несколько циклов использования.
Ламинированная. Наличие ламинирующего слоя повышает влагостойкость и гладкость фанеры. Этот вариант идеально подходит для сборки опалубочных щитов.

Бакелизированная. Для склейки слоев используется бакелитовая смола. Это придает материалу высокую устойчивость к агрессивной среде и прочность. Материал хорошо подходит для сборки опалубки, но применяется редко, поскольку отличается высокой ценой.

Металлические щиты

Опалубка с металлическими щитами – отличный вариант, если требуется выполнить большой объем монолитных работ. Отличается высокой стоимостью, поэтому в частном строительстве применяется редко.

Материал идеально держит заданную геометрическую форму, отличается минимальным сцеплением с бетонным раствором, имеет высокие показатели оборачиваемости. Особой надёжностью отличаются щиты из стали, но они имеют внушительный вес.

Алюминиевые щиты более легкие, но они менее устойчивы к деформации и сложно поддаются ремонту. Поэтому именно стальные металлические щиты являются наиболее практичными.

Пластик

Относительно недавно начали использовать опалубочные комплекты с пластиковыми щитами. Это оборудование имеет массу преимуществ перед другими вариантами. Во-первых, щиты относительно легкие, они легко монтируются. Во-вторых, материал отличается устойчивостью к износу и нагрузкам.

В-третьих, к щитам из пластика не пристает бетонный раствор, поэтому использовать смазку нужно в минимальных количествах. Из пластика выпускают универсальные комплекты, из которых можно легко собрать формы любой конфигурации.

Особенности для различных конструкций

Столбчатое снование дома рассчитывается с учетом типа постройки, которая будет на него опираться.

Для бани

Для бани подойдет заглубленный или мелкозаглубленный столбчатый фундамент с высоким ростверком. Рассчитывать количество столбов нужно как для небольшого коттеджа.

Подробнее читайте тут.

Для веранды

Проектируя новый дом, следует рассчитывать конструкцию столбчатого фундамента только для основной части здания.

Под пристройку в виде крыльца или веранды создается отдельный фундамент. Его глубина должна быть такой же, как и под основной постройкой.

Но требования к его прочности не такие строгие. Столбы под верандой могут быть меньшего сечения, и устанавливать их можно с большим шагом. Это касается и пристройки веранды к уже построенному дому, независимо от его типа фундамента.

Как сделать столбчатый фундамент для веранды, можно узнать из этой статьи.

Под колонны

Под колонны промышленных зданий может быть возведен опорный фундамент. Его столбы могут монолитными или наборными. Материал, высота, диаметр и шаг опор рассчитывается с учетом характеристик самого здания и его каркаса в виде комплекса колонн. Более подробно читайте тут.

Для каркасного дома

Такие дома строятся на скальных и крупнокаменных породах с применением мелкозаглубленного столбчатого основания.

Для расчетов используется вес здания, включающий массу всего, что будет в нем находиться в процессе эксплуатации:

отделка,
мебель,
бытовая техника,
сантехническое оборудование.

Инструкция по возведению столбчатого фундамента для каркасного дома представлена в этой статье.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне. Потому и толщина ленты будет намного больше и арматура нужна более мощная, укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Устройство гидроизоляции

В монолитном основании есть поры, работающие, как капилляры при наличии даже небольшой влажности. Незащищенное основание в данном случае будет поглощать влагу, что приведет к негативным последствиям:

снижению прочности;
в порах влага будет кристаллизироваться, что приведет к повышению ее объема;
появится сырость в здании, плесень.

Если предварительно не сделать гидроизоляцию основания, со временем оно придет в негодность, что отразится на общем состоянии здания. В современном строительстве используются разные методы защиты:

обмазочный характеризуется высокой эффективностью, простым обустройством и обеспечением качественной защиты от влаги. На фундамент наносится мастик или специально предназначенная для этого эмульсия. Необходимо учитывать рекомендации производителя по нанесению, состав может использоваться в обычном или в нагретом состоянии;
современный и достаточно эффективный вариант гидроизоляции – проникающий, обеспечивает высокую глубину проникновения в бетон. Смесь кристаллизуется в порах, затрудняя внутрь доступ влаги;
рулонный метод является самым популярным. Используются в данном случае влагостойкие материалы в рулонах.

Принимается решение о выборе того или иного варианта гидроизоляции с учетом расположения водоносных слоев, количества в конкретной местности осадков, наличия поблизости к строению дренажных систем, особенностей конструкции основания и денежных возможностей заказчика.

Как дополнительно укрепить данное устройство?

Вес бетона очень велик, и нагрузки на опалубку при заливке способны разрушить ее или создать щели, через которые бетон будет вытекать наружу. Для укрепления используются дополнительные элементы, усиливающие стенки и принимающие на себя нагрузку от веса бетона.

Обычно на расстоянии около 50 см от внешней поверхности в грунт забивают колья, к которым прикрепляются наклонные упоры. Кроме того, снизу укладываются горизонтальные упоры, плотно вставленные между кольями и нижним краем щитов.

В результате образуется ряд дополнительных креплений, увеличивающих устойчивость опалубки и предохраняющих ее от разрушения.

Плита в качестве основания дома

Модель плитного фундамента

В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра). Недостатком этого типа фундамента будет только лишь его высокая стоимость.

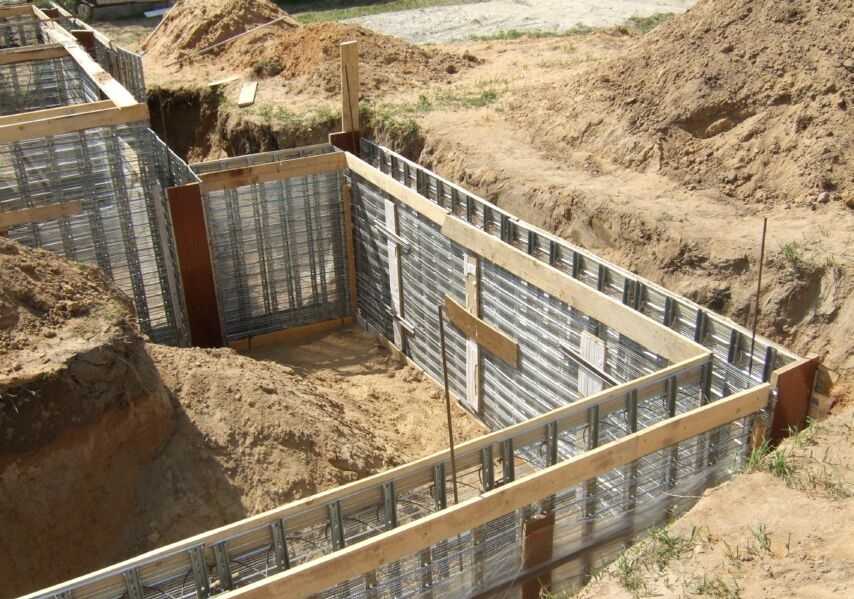

Несъемная опалубка для ленточного фундамента

Опалубка для монолитной плиты может быть не только деревянная. Для несъемной опалубки применяются также профилированный металл, листы ДВП. В интернете вы найдете занимательные фото и видео того, как делать опалубку для фундамента даже из обычных кирпичей и из старых железобетонных плит. Какой материал выбрать, как ставить, что установить — все в вашей власти.

Последние открытия химии принесли новые материалы. Это зарубежные технологии строительства. Все больший интерес у многих потребителей вызывает опалубка для фундамента из пенополистирола. Как делается опалубка для фундамента по несъемной технологии из полистирола?

Данный материал позволяет сделать опалубку наиболее быстро.
Опалубка собирается из готовых фабричных блоков.
Не надо ничего выравнивать, выставлять, подгонять.
Опалубка, в том числе углы, собирается из пенопластовых деталей, как конструктор ЛЕГО.
Многим интересно — как сделать круглую опалубку? Выставление кривых и закруглений при традиционном способе — самая трудная задача. Поставщики полистирольной несъемной технологии предлагают такие готовые закругления.
К преимуществам данного вида опалубки можно отнести и хорошее утепление плюс гидроизоляцию. Опалубка не съемная, фундамент навечно останется в пенопластовой «шубе». И дом на таком фундаменте меньше промерзает.

Несъемная опалубка

Из ее названия становиться ясно основное отличие. Несъемные опалубки после заливки бетона и его затвердевания не снимаются и остаются неотъемлемой частью конструкции. В качестве материала для такого решения используют различные теплоизоляционные материалы, достаточно прочные для того, чтобы выдержать давление бетона в момент заливки и с низкой теплопроводностью, чем дополняют монолитную бетонную конструкцию, которая достаточно легко пропускает тепло и холод. В итоге получается стена с несколькими слоями, в которых бетон отвечает за надежность и прочность конструкции, а теплоизоляционный материал удерживает тепло и не допускает проникновения холода вовнутрь конструкции. Также такой способ обеспечивает более надежную защиту бетона от влияния внешних факторов, таких как влага.

Кроме этого могут применяться различные готовые панели из облицовочного материала, которые формируют опалубку для стен. Они также остаются частью конструкции и обеспечивают надлежащий внешний вид результата.

Для формирования несъемной опалубки своими руками в частном строительстве интерес представляет именно вариант использования блоков из теплоизоляционных материалов.

Пример несъемной опалубки

Из чего формируют несъемную опалубку?

В качестве материала для несъемной опалубки используются готовые блоки из пенополистирола или арболита.

Формирование несъемной конструкции

Процесс формирования стен и опалубки для заливки бетона с использованием несъемных конструкций достаточно прост. Для этого укладываются блоки пенополистирола или арболита в виде требуемой стены. Блоки соединяются друг с другом с помощью специальных замков, предусмотренных на них. Во многом процесс схож с сухой укладкой кирпичной стены, только без необходимой перевязки, то есть блоки размещаются ровными рядами один над другим.

Современные блоки для несъемной опалубки

Для качественной заливки и утрамбовки бетона блоки укладываются по несколько рядов, армируются и заливаются бетоном, который уплотняется и утрамбовывается. После этого приступают к укладке следующих нескольких рядов, и так далее.

В специальные пазы и непосредственно в пустоты блоков вставляется арматура, которая придаст всей конструкции дополнительной жесткости и предотвратит разрушение и растрескивание бетона. После этого останется лишь залить бетон.

Критерии выбора при покупке

Профессионально подходя к вопросу приобретения опалубочной системы, специалисты по строительству руководствуются следующими параметрами:

Ресурсом конструкции, характеризующим возможное количество циклов бетонирования и влияющим на уровень износа щитовых элементов. Опалубка, выполненная из качественных материалов, имеет высокий показатель амортизации, характеризуемый возможностью выполнения порядка 1000 циклов заливки.
Возможностью использования щитовых элементов для формирования бетонных поверхностей различных конфигураций, что повышает эффективность строительных работ, делает сооружение универсальным. Универсальность системы обеспечивается однотипностью конструкции фиксаторов (замков), которые у одного производителя имеют одинаковые стыковочные размеры.
Оптимальным соотношением качества конструкции, затрат на ее приобретение, доставку и монтаж. С уменьшением затрат на приобретение опалубки вероятно снижение качества щитовых элементов. Это может вызвать внеплановые ремонты, систематическое выполнение которых значительно увеличит сумму затрат. Объем расходов может превысить сумму, которая была затрачена на приобретение опалубочной системы.

Что такое опалубка для ленточного фундамента

Опалубка — это форма для заливки бетона. Представляет собой щитовую конструкцию из деревянных, фанерных или полимерных материалов, образующую емкость по форме бетонной ленты. Она строится прямо на месте отливки, по размерам, указанным в проекте или рабочем чертеже.

В большинстве случаев выставка производится из обрезных досок, но существуют и более специализированные конструкции, предназначенные для многоразового пользования. Основным требованием к опалубке является прочность, способность выдерживать нагрузки, возникающие при заливке бетона и его затвердении.

Кроме того, важна герметичность формы, препятствующая вытеканию бетона и исключающая непроизводительные потери материала.

Виды опалубок, требования к материалам изготовления

Опалубкой называется сборная конструкция, образующая собой форму, в которую заливается бетонный раствор. При сооружении фундаментов, она устанавливается прямо в траншею. Опалубка под фундамент подразделяется на съемную и разборную. Изготовление съемной опалубки для ленточного фундамента — одна из самых распространенных работ во время индивидуального жилого строительства.

Прежде чем ответить на вопрос, как делать опалубку, надо осветить требования, которые к ним предъявляются.

Конструкция должна быть стойкой и прочной, выдержать перед давлением бетона, достигающего порой многих килограмм на квадратный метр.
Нужно строго выставлять размеры опалубки.
Нужно исключить возникновение любых щелей, чтобы не допустить утечек бетонного раствора.
Необходимо применять крепления, которые позволят производить легкий монтаж и демонтаж после, если речь идет о съемной, разборной опалубке.

В качестве материалов для опалубки применяют самые разные решения. Самый распространенный вариант — деревянная опалубка. Но можно использовать практически любые материалы, которые создают достаточную плоскую поверхность.
