Вязка арматуры под ленточный фундамент

Схема армирования

Для ленточного фундамента используют арматурную решетку. Если посмотреть в поперечном сечении на ленту, то металлический каркас повторяет ее форму в уменьшенном виде. Такую схему считают оптимальной для ленточного фундамента.

На основание действуют 2 основные нагрузки: давление грунта снизу при низкой температуре и вес здания сверху. Средняя часть нагружается меньше. Для мелкозаглубленного фундамента (до 1 м) достаточно 2х армирующих поясов: верхний и нижний для компенсации нагрузки.

Обратите внимание! Чтобы пояс находился в нужном положении, конструкцию закрепляют соединительными прутьями. Они не оказывают существенного влияния на прочность фундамента и служат для поддержания правильного положения.

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Технология армирования

Верхняя часть бетона сильно сжимается, а нижняя растягивается Необходимость выполнения установки арматурного каркаса появляется из-за того, что застывшая бетонная конструкция хорошо противостоит нагрузкам, но при растяжении может разрушиться. В момент воздействия большой массы на основания верхняя часть конструкции подвергается сжатию, а нижняя сторона в это время растягивается. В связи с этим, если не сделать правильное армирование фундамент разрушится.

В случае если нет хорошего опыта в монтаже, понадобится схема армирования ленточного фундамента, ее использование упростит ход работы. В период, когда происходит пучение грунта, нижняя сторона фундамента подвергается давлению, в связи с этим верхняя часть конструкции вместе со стенами начнет разрушаться, так как возникает сила разрыва.

Если армировка выполнена только в нижнем поясе, то конструкция здания будет подвергаться разрушению. В связи с этим в обязательном порядке необходимо выполнять армирование ленточного фундамента своими руками с обеих сторон. Таким образом, вся конструкция будет защищена от воздействия силы разрыва.

В наше время разработаны правила армирования ленточного фундамента, которые находятся в строительных нормах и правилах. Если придерживаться поэтапной инструкции армирования ленточного фундамента, вся конструкция здания в целом прослужит долгий период времени.

В момент, когда ленточный тип основания армируется, в обязательном порядке следует изготавливать два пояса: верхний и нижний. Соединяются они при помощи вертикальных прутков специальной вязальной проволокой. Выполняя процесс армирования, необходимо делать отступ от краев бетонной конструкции, чтобы металлический каркас не выходил за границы основания ленты.

Требования по СНИП

Работа по армированию углов ленточного основания проводятся в соответствии с нормами СНиП 52-01-2003. В нормативах указывается, какое количество арматуры должно быть применено в каждом отдельном случае.

Для расчетов нужно взять общую площадь сечения всего фундамента и вычислить от нее 0,1 процента. Полученная цифра – это минимальная площадь сечения прутка, который должен быть применен.

Все расчеты относительно усиления элементов конструкции должны быть произведены на этапе проектирования. Если это не было сделано, нужно до начала возведения фундамента продумать его армирование, определиться с видом арматуры и количеством поясов.

СНиПом диктуется расстояние между продольными элементами армирующего пояса (25-40 см) и минимальный шаг между поперечными перемычками (1/2 рабочего сечения, но не более 30 см).

Армирование углов

Наиболее сложной работой считается армирование углов. Делается оно изогнутыми арматурными прутами, которые соединяют стыкующиеся участки каркаса. На данном этапе работы строители теряют уверенность в том, следует ли армировать ленточный фундамент изогнутыми прутьями по углам. Так, кладут пруты под прямым углом, а это совершенно не допустимо.

При таком конструировании нельзя выстроить правильную жесткую основу для надежного фундамента. На нем дом простоит недолго, так как такое некачественное армирование будет способствовать появлению трещин по углам и разрушению фундамента.

Правильное армирование углов обеспечивает крепкое сцепление лент основы. С этой целью пруты скрепляют в один каркас хомутами, а на стыках углов ставят особые усиления. В сравнении со средней частью основания, где стяжки ставятся с промежутками в 25 см, по углам этот интервал допускается вполовину меньше. Такой тип армирования углов обеспечит полную целостность и надежность всему фундаменту.

Фундамент – основание всего строения. В процессе его заливки нельзя пренебрегать главными правилами и особенностями строения, так как данный этап является залогом успеха строительства всего дома. Главное – это помнить во время армирования ленточного типа основы, который часто подвергается огромным нагрузкам.

Отличия СЛФ от других оснований

Основное отличие СЛФ от других видов свайных оснований состоит в том, что фундамент такого типа представляет собой единую монолитную конструкцию, объединяющую одновременно в себе сваи и ростверк.

Большой плюс этого основания заключается в том, что заливка жидким бетоном производится за один раз, и не приходится заниматься разными работами по устройству монолитных стоек и монтажу опорного периметра из разных материалов.

Единый монолит СЛФ работает, как одна система, в отличие от других видов оснований, где железобетонные сваи реагируют на нагрузки иначе, чем ростверк из металлопроката или деревянного бруса.

Это качество конструкции обеспечивает фундаменту большую несущую способность и высокую надёжность. Единый армокаркас в монолитном бетоне равномерно распределяет нагрузку по всему объёму фундамента.

данный вид фундамента предназначен для строительства домов на слабых неплотных грунтах

Если косогор с большим уклоном, то за счёт разной высоты свай здание на ростверке, как бы повисает в воздухе, «игнорируя» сложный рельеф местности.

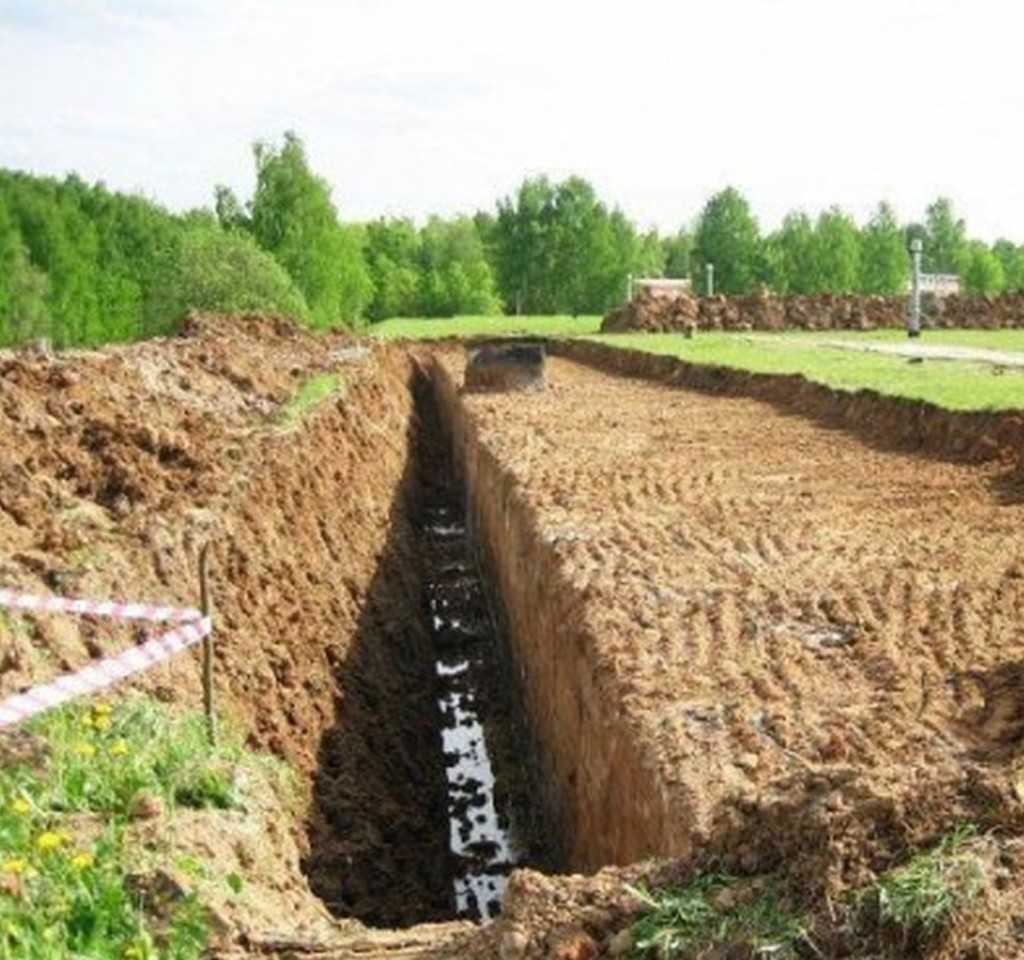

Состояние грунтов и уровень подземных вод

Лучше всего, эту часть работы доверить профессионалам, но и самостоятельно провести необходимые исследования вполне реально. Для этого используются шурфы или скважины, по которым следует зучить структуру, тип грунтов, уровень подземных вод и с учетом полученных данных, воспользоваться рекомендациями, указанными в СНиП для проведения расчетов будущего фундамента.
На основании климатических карт необходимо получить данные и о глубине промерзания грунта в регионе где планируется строительство. Этот параметр влияет на глубину заложения, которая должна превышать его на 15-30 см. Но одновременно следует учитывать и уровень залегания грунтовых вод, которые должны оставаться ниже точки заложения фундамента. В тех случаях, когда компромисс невозможен, потребуется многослойная гидроизоляция основания.

Правильное связывание арматуры

При связывании арматуры внутри опалубки фундамента пользоваться сваркой нежелательно, поскольку повышение температуры негативно влияет на характеристики металла. Однако если в маркировке арматуры присутствует символ «С», ее можно сваривать между собой. К примеру, при наличии арматуры марки А500С для ее соединения можно пользоваться электросваркой. Во всех иных случаях арматура внутри фундамента или бетонной плиты связывается вязальной проволокой.

Кроме того, во время армирования ленточных фундаментов необходимо помнить о том, что концы стальных прутьев не должны выступать за пределы опалубки и соприкасаться с ее стенками. Рекомендуется соблюдать дистанцию от арматуры к краю бетонной конструкции не менее 50 мм. Данный вопрос дополнительно рассматривается в добавленном видео.

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал

Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

• нахлестное;
• тавровое;
• крестовое.

Вязка

Вязка осуществляется при помощи специальной проволоки. Данный метод соединения более простой и надежный, но требует больше времени на выполнение.

Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Схемы

Углы бывают нескольких видов:

1. Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
2. Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
3. Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

При укреплении углов важно придерживаться одной из общепринятых схем

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6). 2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст. 3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента. 4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5). 5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.

Чаще всего применяется вариант крепления с Г-образными элементами. Он подходит для фиксации стандартного прямого угла, при этом обеспечивает ему достаточно надежное и прочное усиление. В отличие от применения П-образных элементов, этот вариант более экономичен и элементарен в выполнении.

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка. 2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5). 2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты. 3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

• толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
• допустимый нахлест;
• вертикальное армирование;
• количество стержней для П-образных хомутов.

Видео описание

Еще можно рассчитать фундамент с помощью онлайн калькулятора. Только надо учитывать, что неизвестно, какие допуски и формулы прячутся за интерфейсом программы. Поэтому, калькулятор арматуры для монолитной плиты можно использовать только для примерных вычислений.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Видео описание

Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:

От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.

Сварка арматуры

Старайтесь избегать соединения проката с помощью сварочного аппарата. Любой сварной шов негативно влияет на прочность и долговечность всего здания. Если же нельзя уйти от использования такого способа стыковки, то следите за тем, чтобы на одном участке не было высокой концентрации сварки. Но самым главным условием является использование подходящего проката. Если в маркировке присутствует индекс С, то такие материалы пригодны для сваривания. Мы рекомендуем большинство деталей связывать специальной проволокой. Таким образом сохраняется некоторая подвижность при растягивании, а значит фундамент становится более устойчив к нагрузкам.

Методы крепления прутков

Правильно выполненная армировка определяет прочность фиксации элементов каркаса. Помните об этом, производя армирование плиты ленточной основы. Застройщики интересуются: как армировать ленточный фундамент своими руками, обеспечив надежное крепление стержней? Существуют следующие виды фиксации:

1. Применение проволоки для вязания, позволяющей с помощью специального приспособления соединять стержни. Это обеспечивает жесткое расположение арматуры в каркасе.
2. Использование сварочного оборудования, применение которого позволяет соединить стальные прутья. Но такая армированная конструкция не будет иметь необходимой жесткости. Это связано с нарушением структуры металла, возникающей при сварке в точках соединения.

Как правильно сделать фиксацию стальных прутков? Ведь существуют несколько способов крепления элементов. Не сомневайтесь, применяйте вязальную проволоку – эффективное средство, в надежности которого убедились профессиональные строители. Использование сварки нежелательно, так как при нагрузках происходит повреждение целостности каркаса с последующим появлением трещин на поверхности бетонного массива.
