Заливаем ленточный фундамент своими руками: видео, этапы строительства

Выбор основания

Существуют различные технологии заливки фундамента, каждая из которых оптимально подходит для сооружений того или иного типа. К ним относится:

Ленточный фундамент

Может использоваться для домов из кирпича, бетона или камня.

Отлично подходит для сооружений с тяжелыми перекрытиями, а также в том случае, если планируется цокольный этаж или подвал.

Эта монолитная конструкция представляет собой замкнутую железобетонную ленту, которая устанавливается под всеми несущими стенами.

Такое основание отлично распределяет нагрузку, поэтому стены защищены от проседания и трещин.

Столбчатый

 Представляет собой систему из столбов, которые расположены под несущими простенками, на пересечении стен и другими местами, где сосредоточена основная нагрузка.

Подходит для небольшого легкого дома без подвала, а также в том случае, если глубина промерзания почвы невысока.

Плита

 Отличается прочностью, надежность и долговечностью. Плита расположена по площади всей постройки, что дает возможность выдерживать любые нагрузки.

После выбора оптимального вида конструкции можно переходить к заливке фундамента под дом.

Крайне важно уделить особое внимание этапу планирования и разметке, а также выбору качественных материалов

Виды фундаментов

Для строительства любых сооружений используется три основных вида фундамента: монолитный, ленточный и столбчатый. Процесс заливки всех трех видов очень схож, разница лишь в объемах работ и количестве материалов.

1) Монолитный (плитный) фундамент

Такой вид фундамента применяется для тяжелых многоэтажных конструкций, сделанных из камня, кирпича или бетонных блоков.

Плитный фундамент отличается своей непрерывностью и заливается по всей площади будущего дома.

2) Ленточный фундамент

Ленточный фундамент заливается лишь по периметру будущей постройки. Он достаточно прочный, чтобы выдержать тяжесть одноэтажного дома из кирпича или бетонных блоков, но для многоэтажных конструкций лучше применять более надежный монолитный фундамент.

3) Столбчатый фундамент

Столбчатый фундамент заливается отдельными блоками по углам и периметру постройки. Расстояние между этими блоками варьируется от 20 до 100 см. Такой фундамент подходит для облегченных построек, выполненных преимущественно из дерева.
Постройки на столбчатом фундаменте иногда делают немногим выше уровня земли, что обеспечивает им дополнительную защиту от подтопления.

Бетонирование фундамента

После того как смонтирована и установлена опалубка, связана арматура, можно приступать и к процессу заливки. В тех случаях, когда планируется использовать большое количество бетона, то рациональнее заказать его приготовление и доставку заводу, операторы которого точно знают бетон какой марки нужен для ленточного фундамента – в этом случае гарантируется его качество и соответствие всем требованиям к данному виду строительных материалов.

Но такой вариант возможен лишь при соблюдении следующих условий:

• завод должен располагаться на расстоянии не более чем 50 км или 1 часа (но обязательно следует учитывать марку бетона, погодные условия и другие факторы);
• к участку должны быть проложены подъездные пути, чтобы не возникло проблем с проездом большегрузной техники;
• доступ техники по всему периметру, а кроме того, следует учитывать, что не допускается «сбрасывание» раствора с высоты более 1-1,2 м, в таких случаях используется специально подготовленный желоб или бетононасос.

Именно из-за невозможности соблюдения всех условий, в загородном строительстве часто бетонный раствор изготавливается непосредственно на строительной площадке.

Но учитывая его объемы и необходимость обеспечения непрерывности процесса, ручной вариант не подходит – потребуется купить или арендовать мобильную бетономешалку.

Обязательно заливка ленточного фундамента должна проводиться с уплотнением, для чего используются погружные вибрационные машины. А по окончании работ следует позаботиться о защите от неблагоприятных погодных факторов и накрыть опалубку пленкой.

Фундамент своими руками. Виды фундаментов для частных домов. — здесь больше полезной информации.

Если работы по заливке проводятся в теплое время года, то может потребоваться периодический полив на протяжении недели. В зависимости от температуры воздуха и влажности в среднем требуется от 1 до 3 поливов в день.

Спустя неделю, то есть после набора более 50% прочности бетоном, опалубку можно снимать, но приступать к дальнейшим работам по возведению стен дома допустимо только после набора от 70% прочности и более, а это не ранее, чем через 1,5-2 недели.

Вас заинтересует эта статья — Гидроизоляция фундамента своими руками.

Устройство гидроизоляции и обратная засыпка

Учитывая подземное расположение конструкции, ей требуется защита от воздействия негативных факторов и, прежде всего, от грунтовых и паводковых вод. Это обеспечивает правильно выполненная гидроизоляция ленточного фундамента, для которой применяются различные битумные мастики.

Приступать к нанесению гидроизоляционного состава следует не ранее, чем фундамент наберет более 70% прочности. При этом спустя несколько дней нужно провести ревизию и при обнаружении оголенных или осаливающихся участков, операцию повторяют.

В целях экономии и в тех случаях, когда опасность не столь очевидна, можно ограничиться засыпкой пазух траншеи глиной, которую следует плотно утрамбовать.

А когда гидроизоляция проводилась по всем правилам, засыпка пазух проводится с использованием грунта, но чаще песка, который тщательно утрамбовывается, в том числе и при помощи пролива его водой. Эту работу следует проводить в несколько этапов, чтобы добиться максимального уплотнения.

Разновидности фундаментов

Для правильного выбора основы, требуемой для возведения постройки, следует разобраться, какие виды существуют и в чем их отличия. По степени погружения в грунт различают три типа оснований:

• незаглубленное, характеризующееся расположением подошвы на одном уровне или выше поверхности грунта;
• мелкозаглубленное, с расположением подошвы выше линии промерзания;
• заглубленное, у которых нижний уровень совпадает или находится ниже точки промерзания.

Под тяжелые бетонные строения выполняется заглубленный фундамент, который фиксируется на 20-30 см ниже отметки промерзания слоя земли

При строительстве зданий используют различные типы оснований:

• монолитное. Представляет собой цельную бетонную плиту, армированную стальными прутками. Зарекомендовало себя в качестве надежной основы на плывунах или песчаных почвах;
• свайное. Используется для возведения зданий на слабых грунтах, склонных к морозному пучению. Возведение основы здания на сваях производится с помощью специальной техники;
• ленточное. Наиболее распространенный и надежный вариант, обеспечивающий устойчивость зданий на различных видах почв. Заглубленная в почву бетонная лента, усиленная пространственным арматурным каркасом, гарантирует устойчивость различных видов строений на любых типах почв.

В большинстве случаев, при возведении частных зданий, отдают предпочтение ленточному основанию, гарантирующему устойчивость возводимых объектов при разумных затратах на обустройство. Для возведения ленточного основания используются различные материалы:

• камень, укладываемый в траншею и заливаемый раствором;
• готовые фундаментные плиты или блоки, применение которых ускоряет возведение основы;
• кирпич, нуждающийся в гидроизоляции и применяющийся ограниченно;
• армированный бетон, обеспечивающий максимальную прочность.

Остановимся на железобетонной ленточной основе более детально.

Данный тип основания — один из самых простых и распространенных

Схемы

Прежде чем приступать к заливке фундамента, ознакомьтесь с технологией выполнения данной процедуры. Их существует две:

• блочная;
• послойная.

В этом случае заливание выполняется с соблюдением стыков, то есть послойно

При постройке монолитного фундамента обратите внимание на блочную заливку. В этом случае швы расположены в перпендикулярном положении к стыкам

Данная процедура заливки подойдет, если вы решили делать цокольный этаж.

Исходя из деления на участки выделяются 3 вариации схемы:

• Вертикальное разделение. Основание фундамента делится на отдельные участки, которые разделены перегородками. После 100% застывания перегородки убирают и заливают бетонную смесь.
• Косая вариация заливки. Усложненный метод, который подразумевает разделение территории по диагонали. Для его выполнения требуются определенные навыки, применяется в сложных суперконструкционных вариантах фундаментов.
• Горизонтально частичное заливание. Фундамент разделяется на участки по глубине, между которыми не ставятся перегородки. Определяется высота нанесения каждого слоя. Дальнейшее заливание осуществляется по схеме и времени введения новой порции смеси.

Особенности заливки плитного фундамента

Плитный фундамент чаще всего используют при строительстве кирпичных, каркасных и каменных загородных домов. При этом плита располагается не только под несущими стенами дома, но и под всем строением и требует формирования идеально ровной поверхности.

Для заливки плитного фундамента засыпается песчаная подушка высотой до 30 см, укладываются железобетонные плиты, формируется армирующий каркас и выполняется бетонная стяжка.

Он является самым дорогостоящим, однако в полной мере обеспечивает прочность и надежность основания в период эксплуатации объекта.

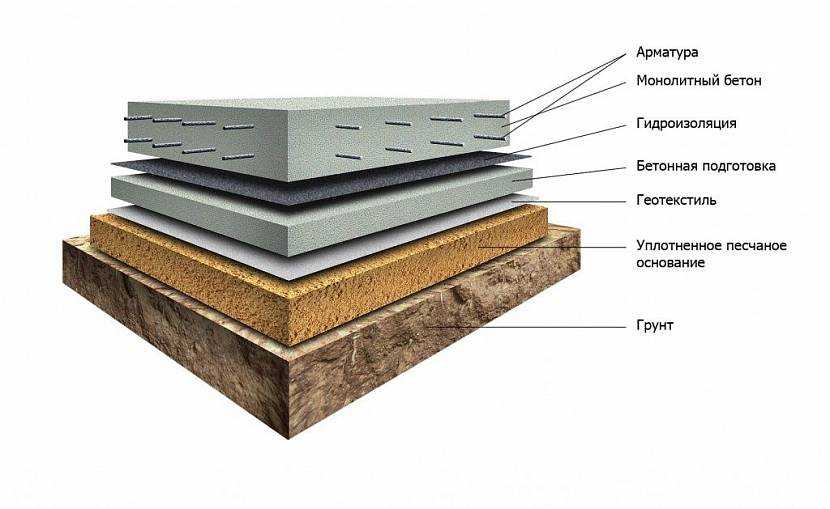

Плитный фундамент имеет достаточно сложную структуруИсточник profundamenti.ru

Реальные условия строительства влияют на выбор технологии

Решение о выборе методики строительства фундамента принимается исходя из особенностей грунта. Заливная (ленточная) технология уместна только если строительство дома ведется в беспросадочных грунтах. Если на вашем участке имеются торфяники, земля насыщена водой и явно болотистая – заливной фундамент не для вас.

Ленточный фундамент

Качественный заливной фундамент можно сделать даже не будучи профессионалом, если соблюдать последовательность действий, рекомендованных опытными мастерами. Заливка представляет собой относительно простую, выгодную, финансово доступную, проверенную десятками лет технологию.

Расчет ленточного фундамента для дома

Даже на участке со сложным рельефом легко создать направляющую траншею и совсем не обязательно стремиться к нулевой погрешности при определении уровня ее дна – при заливке жидкий раствор заполняет все пустоты (в отличие от требований к точности уровня, если фундамент создается из плит или блоков). Ленточный фундамент идеально подходит для маловесных конструкций: домов каркасного типа, бруса или бревна.

Самостоятельная диагностика степени разрушений

Определение причин разрушения — первый этап работ по восстановлению фундамента. Далее оценивают степень нарушения целостности основания.

Минимальные дефекты. Отслоения штукатурки и мелкие трещины, не увеличивающиеся в размерах.

Средние повреждения. Горизонтальные и вертикальные трещины различной глубины. Горизонтальные повреждения не угрожают целостности кладки.

Вертикальные, зигзагообразные требуют оценки и немедленного устранения. Скорость увеличения таких трещин определяют контрольными маячками, выполненными из гипсовой шпатлевки. Слой шпатлевки толщиной в 0,5 см наносят на трещину и наблюдают за ним в течение 14 дней. Если за это время шпатлёвка треснула, значит, разрушение продолжается.

Катастрофические дефекты. Не устраненные своевременно разрушения средней степени приводят к тому, что фундамент потребуется восстанавливать.

Неустранимые дефекты. Если разрушения основания привели к перекосу дома, укрепить его не удастся: необходима полная замена.

Укрепление углов

При среднем разрушении можно выполнить усиление отдельных участков основания. Чаще всего разрушению подвергаются углы. Если остальные части не подверглись разрушению, а здание не деформировано, можно ограничиться усилением углов.

Последовательность действий такая:

Обнажение углов. Рядом с каждым из четырех углов роют яму диаметром в 100 см и глубиной на 50 см ниже основания.

• На старом основании зачищают арматуру и крепят к ней дополнительную армирующую решетку с ячейками 20х20. Старую и новую решетки сваривают между собой.
• Для дополнительного усиления можно уложить решетки на расстоянии каждые два метра по периметру. В определенных точках роют ямы длиной 100 см, шириной пол метра и глубиной до основания. В эти ямы, так же, как и в углы, закладывают дополнительную арматуру и приваривают ее к старой сетке.
• Подготовленные армированные участки послойно заливают бетоном. Равномерной заливки добиваются чередованием участков.

Особенности возведения фундамента в разное время года

Оптимальная температура заливки фундамента +5°С. Если есть необходимость залить его зимой или летом, стоит изучить некоторые особенности.

1) Особенности заливки фундамента осенью

Осенью важно защитить фундамент от лишней влаги, накрыв готовую заливку водонепроницаемым материалом, например, целлофаном. Это покрытие нужно хорошо закрепить по бокам опалубки

Также стоит накрыть целлофаном и внутреннюю часть самой опалубки. Это обеспечит ей дополнительную гидроизоляцию и сделает внешнюю поверхность фундамента более ровной.

2) Особенности заливка фундамента зимой и в начале весны

Первая сложность, с которой вы столкнётесь – это выкапывание траншеи. Перед тем как это сделать, вам придется освободить место для постройки от снега и накрыть его на 2-3 дня влагонепроницаемым материалом, желательно темного цвета. За это время зимнее солнце успеет немного прогреть почву, она станет мягче и податливей.

Опалубку в зимнее время лучше всего делать из пенополистирола, этот материал дополнительно утеплит фундамент.

Больше всего зимой придется повозиться с бетонной смесью. Основная её часть– вода– может просто-напросто замерзнуть. Если это допустить, бетон полностью потеряет всю свою прочность.

Существуют три способа предотвращения замерзания воды в бетоне, каждый из которых можно использовать как отдельно, так и вместе (так будет даже лучше). Стоит отметить, что все эти меры эффективны только при температуре до -15 градусов, при более суровых условиях заливать фундамент нельзя.

• Подогрев участка и самого фундамента

Этот способ заключается в том, что на протяжении всего времени заливки фундамента и первые три дня после, опалубка и сама смесь постоянно подогреваются с помощью различных приборов.

Профессиональные строители для решения такой задачи используют воздушные пушки, для тех же, кто строит самостоятельно, этот способ практически неосуществим.

• Дополнительный подогрев подручными средствами

Суть этого метода заключается в том, что через несколько часов после заливки фундамент покрывается мешковиной, а затем сеном, навозом или дёрном.

• Специальные добавки

Если в воду добавить обычную поваренную соль, она потеряет некоторые свои первоначальные свойства и будет замерзать только при температуре ниже ноля. Этой особенностью можно воспользоваться и при возведении фундамента. Соль добавляется в пропорции 7/1 (на 7 литров воды – 1 кг соли). Бетон, сделанный на основе соляного раствора, называется «холодным», он гораздо дольше сохнет и набирает прочность.

3) Особенности заливки фундамента летом и в конце весны

Главная неприятность при строительстве фундамента летом – палящее солнце. Под воздействием солнечных лучей из фундамента может испариться большая часть воды. Чтобы это предотвратить, придется увлажнять его небольшой струей воды каждые два часа первые три дня, и три раза в день (утром, днем и вечером) – последующие 2 недели. Если этого не делать, фундамент может растрескаться.

Теперь вы знаете все основные нюансы возведения фундамента и сможете выполнить его заливку самостоятельно.

Усиление сваями

Укрепить фундамент можно сваями. Существует несколько вариантов выполнения свайного усиления основания построек.

Буронабивные сваи. Через каждые 1,5 метра по периметру основания пробивают скважины глубиной 2 метра. Углубления армируют и заливают бетоном. Со старым основанием сваи скрепляют анкерами.

Буроинъекционные сваи. Бурение для установки таких свай проводят под углом старого фундамента к вертикальной линии. Скважины заполняют арматурой, а затем под давлением бетонируют. Данный метод требует применения спецтехники, поэтому выполнять его рекомендуется с помощью бригады мастеров.

Винтовые сваи. Метод пригоден для усиления или полной замены фундамента. Дом поднимают домкратами на высоту 15-20 сантиметров и устанавливают под него опоры. С обеих сторон фундамента в грунт монтируют винтовые сваи и перевязывают между собой швеллерами. Поперек приваривают несущие балки.

Если швеллера состоят из частей, места стыков располагают над сваями и сваривают. Результат работы, металлическая решетка, на которую опускают дом.

Подготовка, диагностика перед укреплением основы

Перед произведением выбора способа укрепления, устанавливается причина разрушения. От типа деформации зависит строительное решение по улучшению качества основы здания.

Диагностику проводят двумя основными методами.

Первый метод — исследование трещин, сколов. Оно осуществляется зрительно, аналитическим путем выясняется причина проявления деформации.

Трещина

Второй метод — установка строительных маячков на сколы. Маячки помогают установить, как долго здание разрушалось и продолжается ли процесс. Они определяют направление развития трещин, природу их появления.

Разрушение

Для установки устройств не потребуется привлечение мастера, с принципом их действия новички разбираются самостоятельно.

Армирование

Поскольку здание создает значительную нагрузку на ленточный фундамент, то простая заливка в траншею цементной смеси не способна обеспечить создание бетонного основания требуемой прочности. Чтобы фундамент не разрушался под действием сил сжатия, в его конструкцию следует включить армирующие материалы.

Армирование свайного фундамента состоит в ведении перед заливкой бетона нескольких прутов металлической арматуры. Для фундамента ленточного потребуется более сложная пространственная конструкция, состоящая из размещенных в траншее вертикальных и металлических прутов металлической арматуры. Расстояние между соседними (параллельными) прутами не должно превышать 40 см. Чтобы армирующие пруты не изменили ориентации в пространстве, их следует связать стальной проволокой или прихватить электросваркой.

Как залить фундамент своими руками для дома

По определенному алгоритму осуществляется заливка фундамента под дом своими руками. Он предусматривает следующие этапы работ:

1. Подготовку строительной площадки с удалением растительности, мусора, а также выполнение разметки контуров будущего основания.
2. Земляные мероприятия, в процессе которых осуществляется выемка грунта и подсыпка основания.
3. Сооружение щитовой опалубки с обеспечением герметичности и жесткости деревянной конструкции.
4. Монтаж арматурного каркаса внутри опалубки с соединением отдельных прутков проволокой для вязания.
5. Заполнение опалубки бетоном с последующим уплотнением бетонного массива для выхода воздушных пузырей.

Чтобы окончательно разобраться, как соорудить фундамент под дом своими руками, рассмотрим подробно каждый из этапов работ.

Поэтапное выполнение закладки фундамента

Поскольку ленточный фундамент является самым распространенным в частном строительстве, можно рассмотреть процесс заложения фундамента на его примере. После разметки по периметру здания и под несущими стенами (!) выкапывают траншеи. Их дно засыпается песком. Это обязательный шаг. Песок защитит фундамент от деформации из-за грунтовых вод и пучения самого грунта. Слой песка должен составить не менее 20-30 см. После засыпки его нужно утрамбовать.
Затем выполняется армирование. Для этого этапа необходима арматура разного диаметра:

— для вертикальной закладки – не менее 8 мм;

— для горизонтальной – не менее 12 мм.

Арматура для горизонтальной закладки будет располагаться вдоль траншеи – всегда подбирается в разы толще, чем для вертикальной. Это необходимо для обеспечения прочности фундамента. Прутья, расположенные горизонтально по всему периметру будут выдерживать нагрузку практически всего дома.

Опалубку можно сделать из досок толщиной около 3-4 см. Во время ее установки нужно следить за тем, чтобы между досками не образовывалось слишком большое расстояние. Части конструкции (особенно углы!) нужно надежно закрепить, иначе после заливки бетона опалубка просто развалится.

Для заливки ленточного фундамента можно использовать покупной бетон М200-М400. Заливать фундамент начинают с углов, после чего заполняют все оставшиеся пустоты. Бетон нужно равномерно распределить по всему периметру опалубки. Во время процесса заливки в растворе всегда образуются воздушные пустоты, которые сильно влияют на качество фундамента.

Для удаление воздуха из раствора используется глубинный вибратор. Если такового под рукой нет, можно воспользоваться обычной штыковой лопатой и «провибрировать» бетон вручную. Также его можно легонько простучать молотком по опалубке. Таковы основные этапы и особенности заложения фундамента своими руками. Все, что осталось неясным, можно узнать из видео.

Разметка

Подготовка строительной площадки к выполнению работ и разметка является серьезным подготовительным этапом, определяющим правильность расположения будущего основания. Осуществляйте подготовительные мероприятия в следующей очередности:

очистите поверхность грунта на площадке от растительности, мусора и крупных кореньев;

Подготовленная траншея с разметкой под ленточный фундамент

• разметьте контур траншеи, используя колышки и веревку (шнур);
• проконтролируйте рулеткой соответствие размеров диагоналей, свидетельствующее о наличии прямых углов;
• откорректируйте, при необходимости, положение колышков, окончательно зафиксируйте их в почве.

Особенности заливки столбчатого фундамента

Столбчатый фундамент часто путают со свайным, но на самом деле это две совершенно разные технологии. Если сваи обязательно вкручиваются ниже глубины промерзания грунта, то столбчатый представляет собой яму, глубиной около 50-70 см, дно которой засыпано песком, а сверху заливается бетон, вперемешку с какими-нибудь камнями.

Столбчатый фундамент не требует дополнительных работ по гидроизоляции, но, как и свайный, исключает возможность обустройства погреба или подвала. Так как закладывается на небольшую глубину, то преимущественно используется на песчаных почвах и супесях, равнодушных к пучению и естественному движению грунта.

Для заливки столбчатого фундамента используются бетонные блоки, скрепленные между собой арматурой и залитые готовой бетонной смесью. Для формирования бетонных блоков подойдет любой материал:

• кирпич;
• камни;
• базальт;
• булыжники;
• готовые железобетонные блоки.

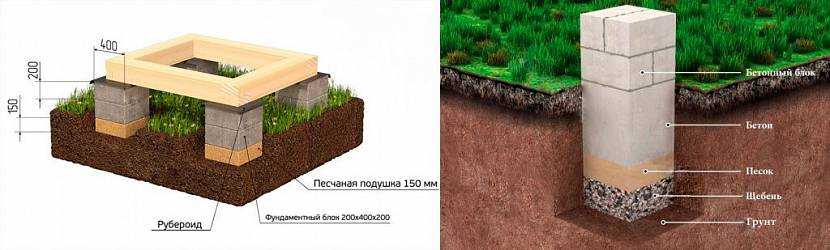

Столбчатый фундамент – неглубокое бюджетное основание для хозпостроекИсточник stopdacha.ru

Столбы устанавливаются во всех углах, а также в местах пересечения стен и точках с повышенной нагрузкой на расстоянии не более 2 метра друг от друга. При этом формируется опалубка, устанавливаются столбы и стягиваются между собой армирующим материалом. Вся конструкция заливается смесью бетона.

Виды фундамента

При постройке жилого здания можно использовать следующие виды фундамента:

• свайный,
• ленточный,
• монолитный.

Плита

Для определенного вида постройки подходит тот или иной вид фундамента. Например, свайный необходим в случае, когда грунт на участке является достаточно слабым, чтобы организовать в нем другие типы основания дома.

Ленточный фундамент хорош тем, что его можно обустраивать в большинстве видов грунта без лишних подготовительных работ.

При наличии «плавающего» грунта – песочного или так называемого плывуна, рекомендуется использовать монолитный, или плитный фундамент.

Для большинства возводящихся загородных домов выбирается ленточный фундамент.

ПРИЧИНЫ НАРУШЕНИЯ ЦЕЛОСТНОСТИ ФУНДАМЕНТА И ИХ УСТРАНЕНИЕ

Фундамент подвергается постоянно и довольно существенной нагрузке. Существует множество причин, которые приводят к нарушению его целостности и разрушению пояса основания. Поэтому перед строительством следует точно разработать основание до каждой мелочи и учесть все негативные факторы, которые буду «давить» на основу здания – только так можно сохранить его прочностью.

Малейшая деформация фундамента сказывается на всей конструкции, причем предсказать характер деформации очень сложно. Лучше предотвратить возможные дефекты за счет соблюдения технологии строительства и правил подбора материалов.

Особенность наблюдения за фундаментом заключается в том, что он скрыт от глаз

Следить за его состоянием приходится по косвенным признакам и важно точно уметь и распознать для принятия соответствующих мер:
