Неправильно подобранный бак быстро «убивает» котёл: давление скачет, клапан постоянно сбрасывает, теплообменник сыреет, а сервисника приходится звать снова и снова. Чтобы этого избежать, бак подбираем не «на глаз», а по объёму системы, рабочему давлению и совместимости с конкретной моделью котла.
Если нужно просто подобрать вариант под замену, посмотрите расширительные баки для котлов по объёму и типу подключения, а потом сверяйте выбранный бак с расчётами и паспортом оборудования, о которых речь пойдёт ниже.
Зачем вообще нужен расширительный бак и чем опасен неправильный подбор

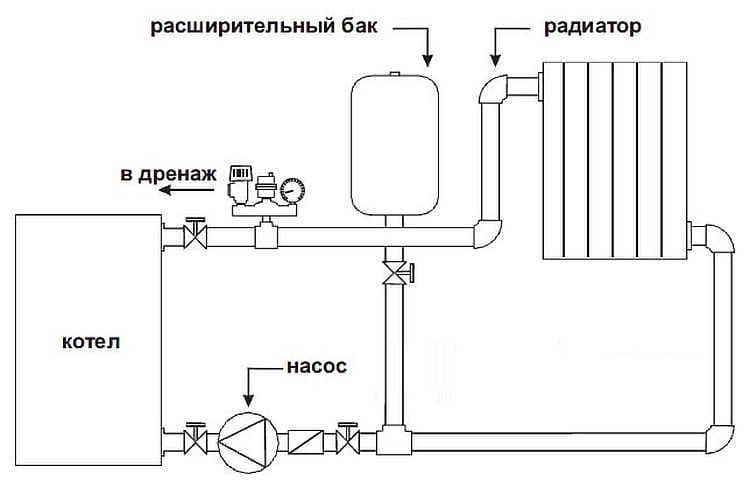

Бак компенсирует расширение теплоносителя при нагреве. Внутри мембрана, по одну сторону — вода или антифриз, по другую — газ (обычно азот или воздух). Жидкость нагрелась, расширилась, лишний объём ушёл в бак, давление в системе не скачет. На словах всё просто, а на практике промахи по объёму и давлению быстро оборачиваются проблемами.
Что происходит, если бак не подходит по объёму или давлению
- • Бак слишком маленький. При нагреве расширившейся воде негде разместиться, давление растёт до срабатывания предохранительного клапана. Владелец подливает воду, система захватывает воздух, сталь ржавеет, теплообменник страдает.
- • Бак «огромный с запасом». Система от этого почти не страдает, но вы переплачиваете за объём и место на стене. К тому же при неправильно выставленном давлении газа большая ёмкость может «смазать» реакцию системы, и котёл дольше выходит на рабочий режим.
- • Неверное давление в воздушной камере. Слишком низкое — бак почти полностью забит водой, мембрана работает на излом и быстро рвётся. Слишком высокое — вода в бак толком не заходит, эффект как от слишком маленького бака: высокое рабочее давление и постоянный сброс.
- • Несовместимая мембрана или материал. Для агрессивного антифриза неподходящий материал резины или сталь без защиты — прямой путь к коррозии, вздутию и растрескиванию мембраны задолго до заявленного срока службы.
Из практики: у половины «умирающих» мембран корень проблемы один — бак ни разу не проверяли по давлению с момента запуска котла. Его просто повесили и забыли.
Расчёт объёма бака: быстрый способ и точный подход
Есть простой рабочий ориентир: объём расширительного бака берут около 10 % от общего объёма теплоносителя в системе. Для частного дома это чаще всего даёт вполне адекватный результат, если как теплоноситель используется обычная вода и котёл бытового класса.
Как оценить объём системы без «магии» и с калькулятором
- 1. По мощности котла. Обычно принимают так: 1 кВт тепловой мощности соответствует примерно 15 л теплоносителя. Тогда 1 л бака способен компенсировать около 15 л воды. Пример: котёл 24 кВт — ориентировочно 360 л воды, берём бак не меньше 35-40 л (10 % плюс небольшой запас).
- 2. По сумме объёмов элементов. Считаем объём теплообменника котла, радиаторов, тёплых полов и труб. У радиаторов и котлов объём часто указан в паспорте, для труб можно посчитать по формуле S×L (площадь сечения на длину). Полученную сумму умножаем на 0,1 и смотрим ближайший стандартный объём бака.
- 3. Фактический замер заливкой. Для небольших систем можно узнать, сколько литров реально вошло при первой заливке (по счётчику или по канистрам), и опять взять около 10 % от этого объёма. Способ самый надёжный, если есть возможность измерить.
- 4. Онлайн-калькуляторы. Вводим объём системы, тип теплоносителя, минимальное и максимальное давление, программа предлагает рекомендуемый объём. Удобно проверить себя: если ручной расчёт и калькулятор дают близкие значения, идём в верном направлении.
Цифра «10 %» — практическое правило, а не строгая норма. Для систем с антифризом, высокими температурами или нестандартной гидравликой бак часто берут чуть больше, чем получается по упрощённому расчёту.
Рабочее давление: что выставить в баке и на котле
Бак накачивают под конкретную систему. В бытовых контурах отопления рабочее давление обычно держат в районе 1,2-1,5 бар, а в воздушной камере бака выставляют около 0,8-1 бар. Это типичный диапазон, точные значения нужно сверять с паспортом котла и схемой отопления.
Как проверить и настроить давление в расширительном баке
- • Ориентируемся на паспорт котла. Там обычно есть рекомендованное рабочее давление системы и минимальное давление, при котором котёл может безопасно работать. Давление в баке выставляем немного ниже рабочего, чтобы при нагреве вода спокойно заходила в мембранную полость.
- • Проверяем через ниппель. Бак отключаем от системы (или полностью сбрасываем из него воду), к ниппелю подключаем манометр и измеряем давление газа. Если меньше нормы — подкачиваем насосом. Если выше — стравливаем до нужного значения.
- • Учитываем этажность и высоту системы. В многоэтажных или протяжённых системах рабочее давление могут поднимать до 2-3 бар и выше. Тогда и предзаряд в баке делаем соразмерным, а сам бак подбираем по паспорту, рассчитанному на это давление.
- • Не забываем про профилактику. Раз в сезон полезно проверять давление в баке. При стравливании воды через клапан и постоянных доливах параметры могут заметно «уплыть», хотя котёл внешне ещё работает.
На больших объектах рабочее давление нередко доходит до 3 бар и больше, и там уже критично, чтобы бак относился к этому классу систем, а не был случайным бытовым вариантом.
Оригинальный бак или универсальный аналог
Производители котлов предлагают свои фирменные баки: для Mora Top Sirius/Vega/Proxima/Electra, некоторых моделей Elsotherm, Ferroli и других есть штатные расширители, чаще всего на 8 л и со своим крепежом. Параллельно на рынке полно универсальных баков, например распространены варианты на 8 л с боковым подключением, которые ставят как замену встроенному или как дополнительный внешний бак.
Как выбирать между оригиналом и универсальным баком
- 1. Оригинальный бак. Плюс в том, что он рассчитан именно под конкретный котёл: форма, крепёж, объём, расположение патрубка совпадают. Такой расширительный бак по модели котла проще монтировать, меньше шансов ошибиться с совместимостью. В интернет-магазинах баки на 8 л часто идут в среднем ценовом диапазоне, реальная стоимость зависит от продавца и региона.
- 2. Универсальный аналог. Хороший вариант, когда оригинал сложно найти или он стоит заметно дороже. Универсальные баки известных брендов при правильном подборе по объёму и давлению нормально работают в большинстве бытовых систем, но крепёж и обвязку иногда приходится «подгонять».
- 3. Внешний бак вместо встроенного. Если штатный бак в настенном котле умер, его нередко просто отключают (заглушают) и ставят внешний бак побольше. Это рабочее решение, но нужно грамотно врезаться в обратку, учесть место для обслуживания и точно рассчитать новый объём.
- 4. Стоимость установки. К самой цене бака добавляется работа по замене. На форумах фигурируют суммы порядка нескольких десятков условных единиц за замену встроенного бака, но реальный ценник сильно зависит от региона, бренда и сложности доступа.
Из опыта: если котёл относительно свежий и оригинальный бак в доступной цене, проще не изобретать велосипед и взять «родной». Универсальные решения выручают, когда модель снята с производства или бюджет жёстко ограничен.
Вода или антифриз: как теплоноситель влияет на выбор
Вода при нагреве до высоких температур увеличивает объём примерно на 4 %. У антифризов тепловое расширение заметно выше — ориентировочно от 10 до 30 % в зависимости от состава и концентрации. Для нас это значит одно: под антифриз бак нужен больше, чем под чистую воду той же системы.
Что проверить, если в системе антифриз
- • Коэффициент расширения. Конкретные цифры по вашему антифризу производитель обычно даёт в паспорте. Если расширение около 20 % и выше, объём бака стоит увеличить по сравнению с «водяным» расчётом или аккуратнее посчитать через специализированный калькулятор.
- • Материал мембраны. Распространённые варианты — EPDM и бутилкаучук. Они в целом рассчитаны на работу с большинством отопительных антифризов, но лучше проверить в документации к теплоносителю, с какими материалами он совместим.
- • Материал теплообменника и труб. Для стали, чугуна, меди и алюминия производители антифризов обычно указывают, подходит ли состав по pH и присадкам. Если антифриз «жёсткий» к какому-то металлу, мембрана и стенки бака тоже попадают под удар.
- • Вязкость и насос. Густой антифриз даёт большее гидравлическое сопротивление, насос работает тяжелее, а перепады давления по контуру выше. В такой системе бак с грамотно выставленным давлением особенно важен, чтобы сглаживать эти колебания.
Если владелец сначала рассчитывал систему под воду, а потом перешёл на концентрированный антифриз «для надёжности», штатный бак часто оказывается на пределе. В таких случаях полезно пересчитать объём и при необходимости добавить ещё один бак.
Краткий чек-лист подбора перед покупкой
Перед заказом бака стоит пройтись по короткому списку. Это экономит нервы монтажнику и деньги клиенту, потому что ошибиться здесь проще простого.
Что нужно уточнить, прежде чем оплачивать заказ
- 1. Паспорт котла. Выпишите рекомендованное рабочее давление, максимальное давление системы и данные о штатном баке (объём, тип подключения, максимально допустимое давление).
- 2. Объём теплоносителя. Оцените его любым из удобных способов: расчёт по мощности, суммирование объёмов элементов или фактическая заливка. Отдельно учтите, если используются тёплые полы с длинными контурами.
- 3. Тип теплоносителя. Вода или антифриз, какая концентрация, есть ли у производителя данные по тепловому расширению и совместимости с материалами мембраны.
- 4. Требуемый объём и давление бака. По результатам расчёта выберите ближайший стандартный объём с небольшим запасом, проверьте, на какое максимальное давление рассчитан бак и какой предзаряд в нём установлен с завода.
- 5. Совместимость по монтажу. Посмотрите расположение патрубка, диаметр резьбы, габариты и способ крепления. Для настенных котлов это особенно критично: не каждый «универсальный» бак физически встанет на место штатного.
Когда все эти пункты закрыты, подбор бака для котла превращается не в лотерею, а в нормальную техническую задачу: вы точно понимаете, какой объём нужен, какое давление выставить и какой вариант — оригинал или аналог — выгоднее взять под конкретный котёл.
